Hekatron ORS 142 W AT

208,25 €*

inkl. MwSt

175,00 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Artikelnummer: 31-5000033-04-01

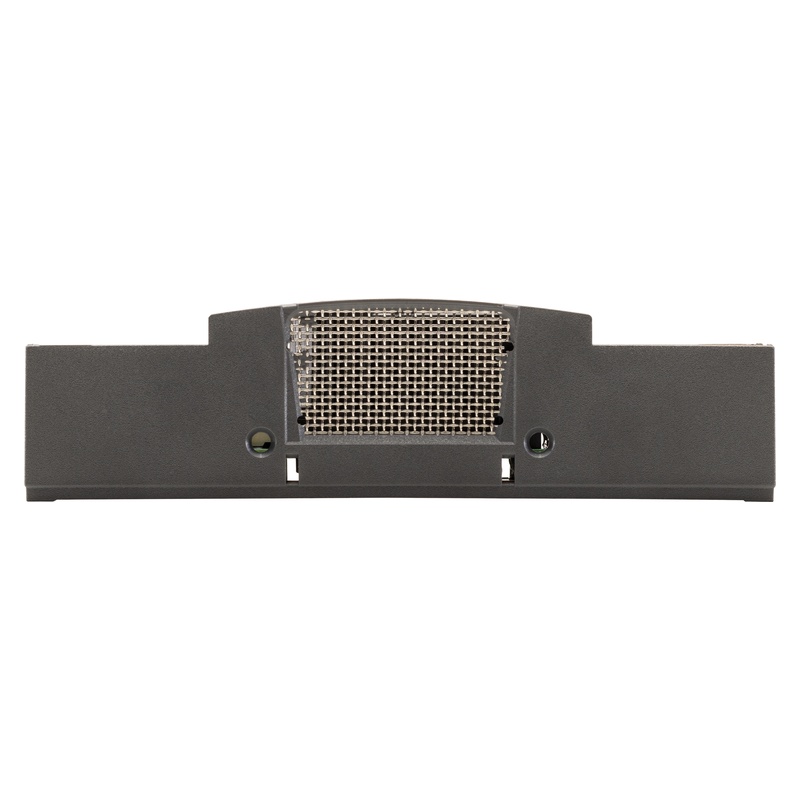

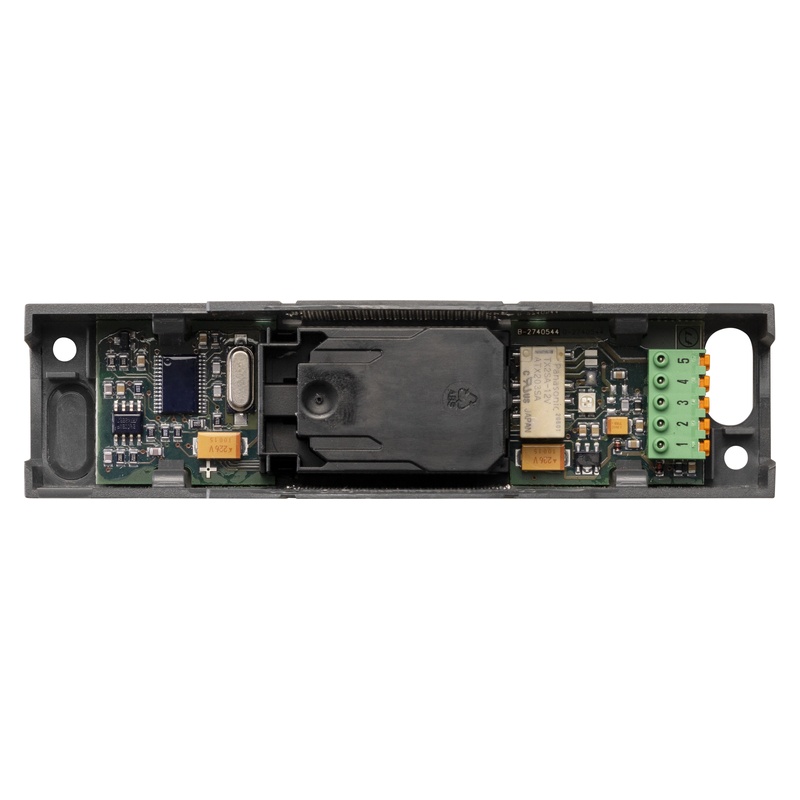

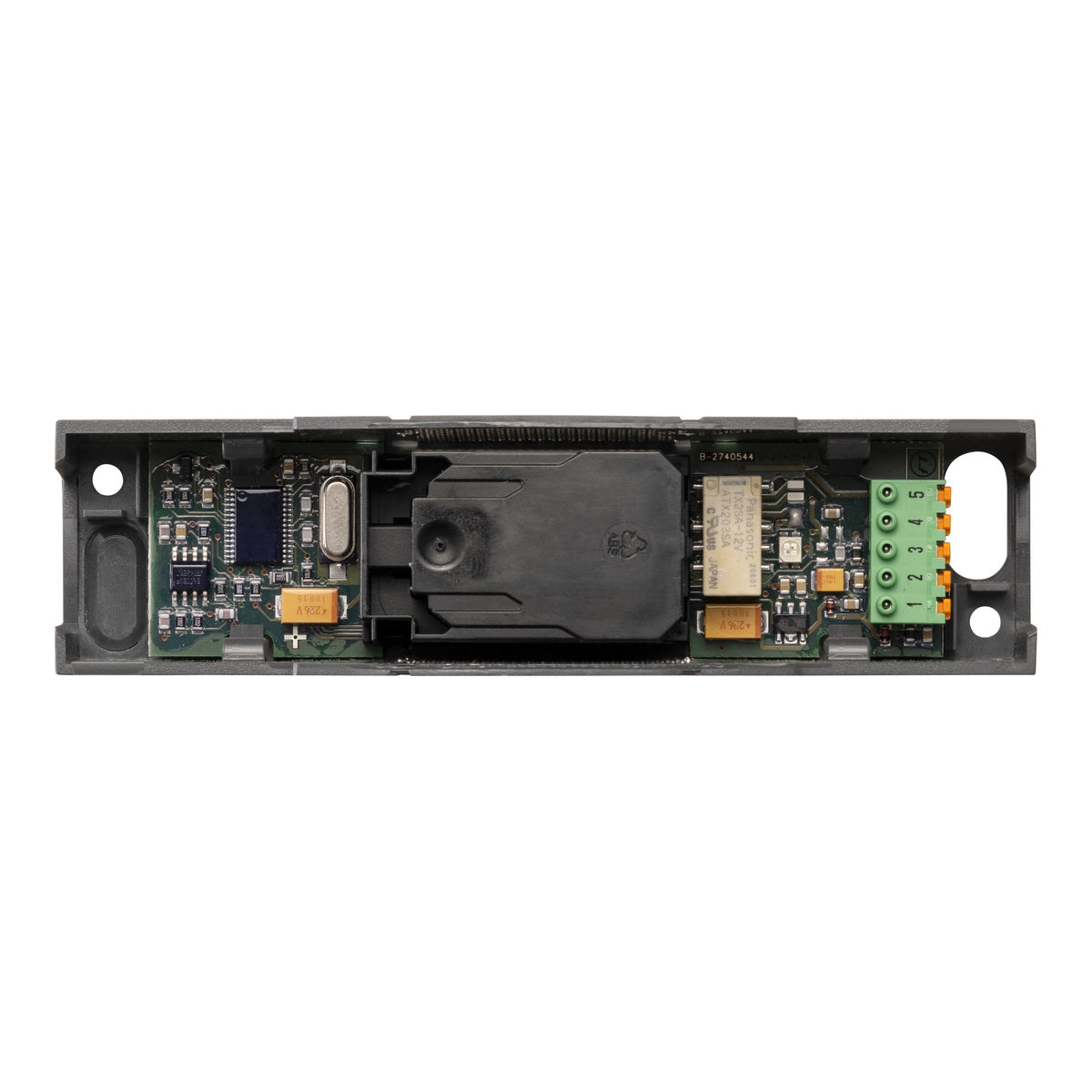

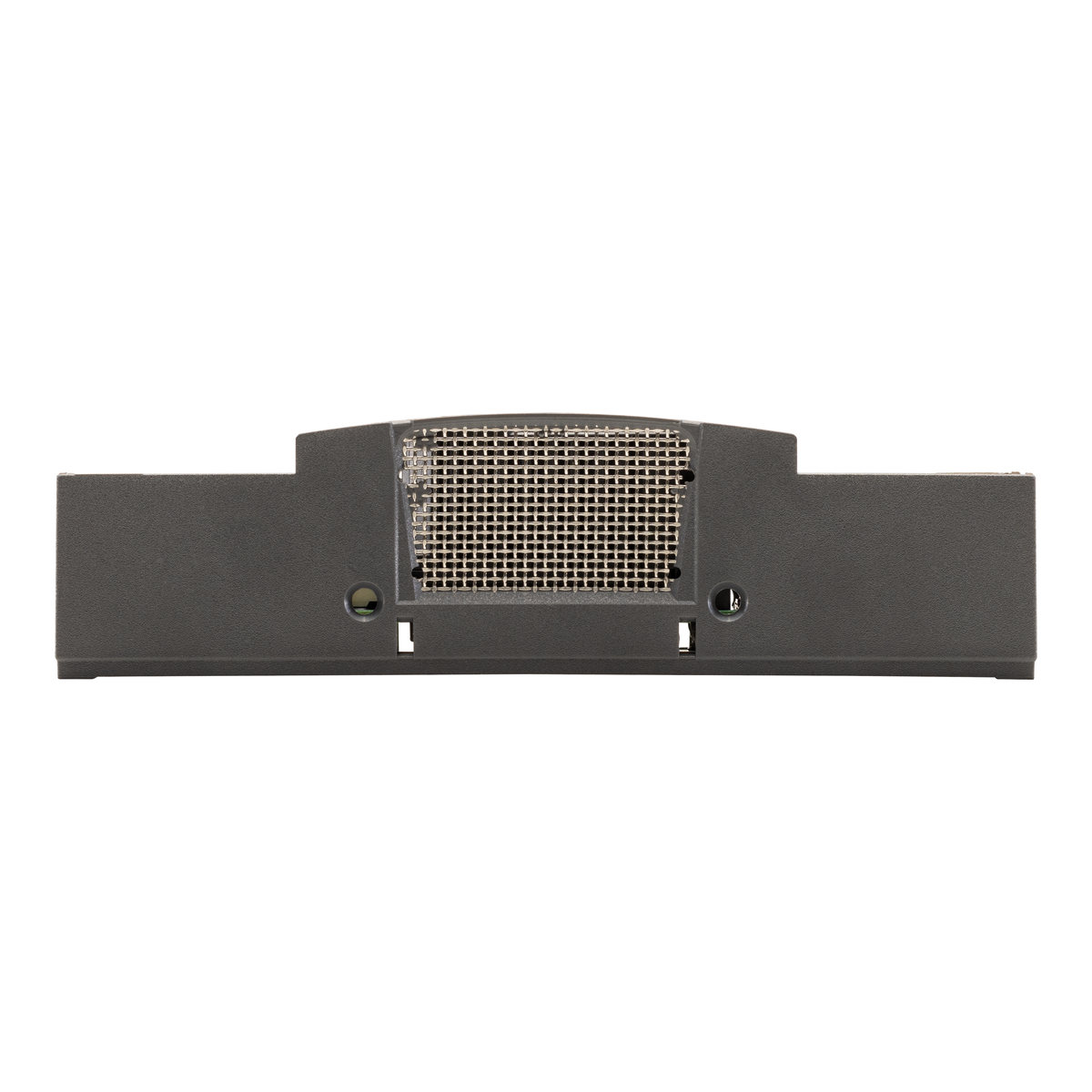

Austausch-Rauchschalter für Sturzmontage — Hekatron ORS 142 W AT

Kurz & Knapp

AT-Austauschtechnologie — Kabelleiste und Verkabelung bleiben, nur der Melder wird getauscht
Speziell für den Austausch in bestehenden Anlagen mit DIBt-Zulassung
Optische Raucherkennung nach Streulichtprinzip gemäß EN 54-7
Wand-/Sturzmontage — Lieferung ohne Gehäuseoberteil, das vorhandene bleibt erhalten
Kompatibel mit allen gängigen Feststellanlagen-Zentralen
AT-Kennzeichnung für eindeutige Zuordnung beim Tausch
Made in Germany

Produktbeschreibung

Der Hekatron ORS 142 W AT ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Wandmontage. Er ersetzt ältere ORS 142 W Melder, die nach der 8-jährigen Nutzungsdauer (DIN 14677) getauscht werden müssen.

Das AT-Kennzeichen ist eine Zulassungsangabe, kein Bauteilunterschied: Das DIBt unterscheidet seit 2020 zwischen Bestandsanlagen mit altem Zulassungsnummernkreis (abZ, Z-6.5-…) und Anlagen mit neuem Bauartnummernkreis (abG, Z-6.500-…). In der abZ war der Brandmelder gemeinsam mit der Auslösevorrichtung zugelassen, in der abG nur noch als Melder — die Auslösung übernimmt die Steuerung. Damit eine Anlage nach abZ zulassungskonform bleibt, muss beim Meldertausch dieser RetroFit-AT-Melder eingesetzt werden.

Technisch arbeitet der ORS 142 W AT identisch zum Standard-Modell: Streulichtprinzip, Verschmutzungskompensation, Alarmschwellennachführung, RS-Bus-Kommunikation und potentialfreier Öffner.

Für die Deckenmontage ist dieser Melder nicht vorgesehen. Dort gehört bei Neuanlagen der Hekatron ORS 142 hin und beim Austausch in Bestandsanlagen der Hekatron ORS 142 AT RetroFit.

Einbindung in die Feststellanlage

Der ORS 142 W AT wird als 1:1-Ersatz in bestehende Feststellanlagen eingesetzt:

ORS 142 W AT am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt

Beim Austausch ist die aktuell gültige DIBt-Bauartgenehmigung zugrunde zu legen. Ist der ORS 142 W AT in der Zulassung des verbauten Systems aufgeführt, entfällt eine Neuabnahme.

Technische Daten

Eigenschaft	Wert
Detektionsprinzip	Streulicht (Tyndall-Effekt) nach EN 54-7
Temperaturschwelle	70 ±5 °C
Betriebsspannung	18–28 V DC
Stromaufnahme Ruhe (bei 24 V DC)	max. 25 mA
Stromaufnahme Alarm	max. 11 mA
Relaiskontakt	Öffner, max. 30 V DC / 1 A / 30 W
Schutzart (mit aufgesetztem Gehäuseoberteil)	IP 40
Betriebstemperatur	-20 bis +75 °C
Abmessungen (ohne Oberteil)	123 × 33 × 31,5 mm (B×H×T)
Gewicht	65 g (ohne Abdeckung)
Farbe	Unterteil anthrazit, Oberteil weiß (RAL 9016) oder silber
Sockeltyp	keiner — Direktverschraubung an der Wand
Kommunikation	RS-Bus
AT-Kennzeichnung	Ja — für eindeutige Zuordnung beim Austausch
Nutzungsdauer	8 Jahre (DIN 14677)

Kompatibilität

Der ORS 142 W AT ist ausschließlich für den Austausch in Bestandsanlagen mit dem alten Zulassungsnummernkreis Z-6.5-xxxx vorgesehen; welche Zulassungen das sind, listet die Rückseite seiner Montageanleitung. Hekatron schreibt ausdrücklich: Für Anlagen mit dem Bauart-Nummernkreis Z-6.500-xxxx darf dieser Rauchschalter nicht verwendet werden.

Anlage nach Z-6.5-xxxx (abZ) — ORS 142 W AT (dieser Artikel)
Anlage nach Z-6.500-xxxx (abG) — je nach Zentrale der ORS 142 W (31-5000033-01/-02) oder, bei der RSZ kompakt, der ORS 142 W-RSZ Ersatz

Passende Hekatron Produkte

Hekatron FSZ Kompakt

Einsatzbereich: Bestandsanlagen, deren Abnahmeschild eine Zulassung Z-6.5-xxxx trägt. Für Anlagen mit Bauartgenehmigung Z-6.500-xxxx ist er nicht zugelassen.

LED-Diagnose

LED-Anzeige	Zustand	Relais
Grün blinkend	Normalbetrieb	Geschlossen
Grün + kurz Gelb	Leichte Verschmutzung	Geschlossen
Wechsel Grün/Gelb	Starke Verschmutzung oder Austauschanzeige	Geschlossen
Gelb	Störung	Geöffnet
Rot	Alarm	Geöffnet
Dunkel	Spannungslos	Geöffnet

Fehlersuche & Troubleshooting

Symptom	Ursache	Maßnahme
LED wechselt Grün/Gelb	Verschmutzung oder 8-Jahres-Tausch	Herstelldatum prüfen. Melder tauschen — das Gehäuseoberteil bleibt erhalten
LED Gelb dauerhaft	Klemmenkontakt oder Kabelbruch	Gehäuseoberteil abnehmen, Anschlussklemme und Kabelleiste prüfen, Kabel durchmessen
Tür schließt nicht trotz Alarm	Signalweg unterbrochen	Zentrale → Relais → Magnet prüfen
Fehlalarm	Dampf, Staub	Montageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen)
Neuabnahme nach Tausch nötig?	ORS 142 W AT nicht in alter Zulassung	Aktuelle DIBt-Zulassung prüfen. Wenn gelistet: keine Neuabnahme. Sonst: Neuabnahme nach aktueller Zulassung

Montage & AT-Tausch

Beim Austausch eines bestehenden ORS 142 W durch den ORS 142 W AT wird nicht gedreht wie beim Deckenmelder — der Wandmelder wird geschraubt und geklemmt:

Austauschablauf

Schritt 1: Anlage spannungsfrei schalten
Schritt 2: Vorhandenes Gehäuseoberteil abnehmen — mit kleinem Schraubendreher die Noppen auf beiden Seiten nacheinander ausrasten, Oberteil abziehen

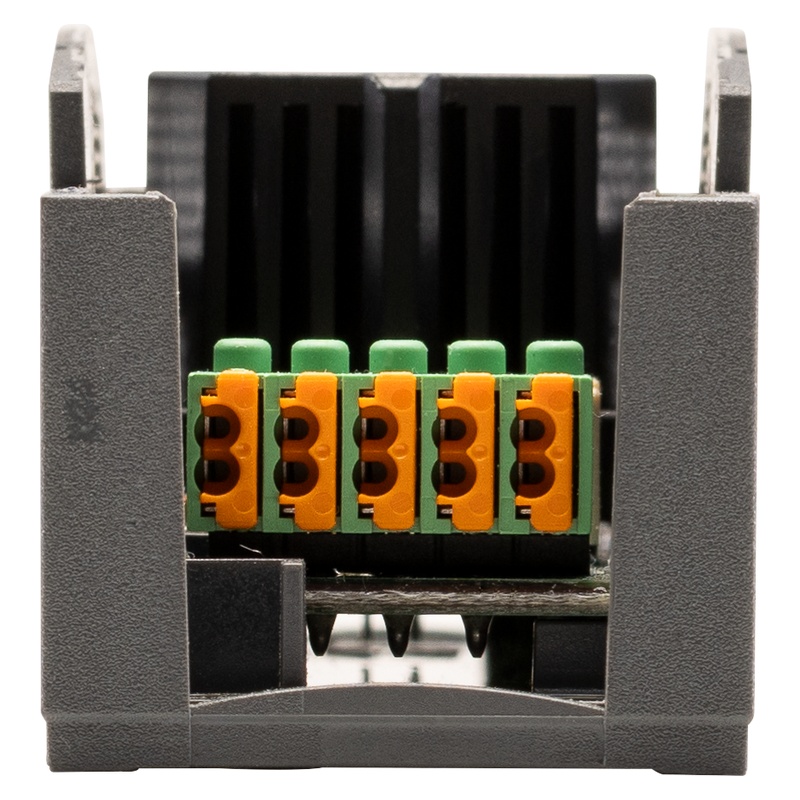

Schritt 3: Anschlussklemme am alten ORS 142 W vorsichtig mit Schraubendreher anheben und abziehen
Schritt 4: Befestigungsschrauben entfernen und den ORS 142 W durch leichtes Abkanten von der Kabelleiste lösen
Schritt 5: Neuen ORS 142 W AT einsetzen und mit der Anschlussklemme verbinden
Schritt 6: Gehäuseoberteil wieder aufsetzen — HEKATRON-Schriftzug muss normal lesbar sein
Schritt 7: Anlage in Betrieb nehmen und Funktionstest mit Prüfaerosol 918/5 durchführen

Wichtig: Kabelleiste und Verkabelung bleiben bestehen — keine Neuverkabelung erforderlich. Einen Sockel hat dieser Melder nicht: Oberteil abnehmen, Anschlussklemme abziehen, Befestigungsschrauben entfernen, neuen Melder setzen. Mindestabstand zu darüber liegenden Bauteilen: 1 cm.

Zulassungslogik: Wann der ORS 142 W AT eingesetzt werden muss

Wichtig: Nur für Bestandsanlagen (abZ)

Der ORS 142 W AT ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen
In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 W einsetzen
Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung
Nicht jede alte Zulassung hat den ORS 142 W AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen

Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen allgemeiner bauaufsichtlicher Zulassung (abZ, alter Nummernkreis Z-6.5-xxxx) und allgemeiner Bauartgenehmigung (abG, neuer Nummernkreis Z-6.500-xxxx). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG-Bauartgenehmigungen ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale.

Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen (z. B. FSZ Basis, RSZ kompakt).

Wartung & Prüfung

Identisch zum ORS 142 W gemäß DIN 14677-1:

Monatlich — Funktionsprüfung mit Hekatron 918/5
Jährlich — Fachprüfung durch autorisierte Fachkraft
Alle 8 Jahre — Melder tauschen (AT-Austausch)

Einsatzgebiete

Der ORS 142 W AT eignet sich überall dort, wo ein bestehender ORS 142 W an der Wand oder am Sturz nach 8 Jahren ausgetauscht werden muss:

Drehflügeltüren — Brandschutz- und Rauchschutztüren
Schiebetüren und Tore — mit Wandmelder am Sturz
Bestandsbauten — Austausch ohne Wandbeschädigung dank AT-Prinzip

Einschränkung: Nur an Innenwänden. Die DIBt-Zulassung der verbauten Anlage muss den ORS 142 W AT als Austauschmelder aufführen.

Modellvergleich: Hekatron Rauch- und Thermoschalter

Modell	Montage	Verkabelung	AT-Tausch	Einsatz
ORS 142	Decke	Kabel	Nein	Standard-Neuinstallation
ORS 142 W	Wand / Sturz	Kabel	Nein	Ersatzmelder für Rauchschaltzentrale RSZ kompakt
ORS 142 W AT	Wand / Sturz	Kabel	Ja	Austausch bestehender Wandmelder
ORS 142 AT RetroFit	Decke	Kabel	Ja	Austausch bestehender Deckenmelder
ORS 155 F	Decke / Sturz	Funk	Nein	Nachrüstung, Denkmalschutz
TDS 247	Decke	Kabel	Nein	Staubige/dampfige Räume (nicht Fluchtweg)

Normen & Zulassungen

Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb.

Norm	Inhalt	Relevanz
EN 54-7	Optische Rauchmelder	Prüfnorm für Streulicht-Rauchschalter
EN 54-5	Wärmemelder	Prüfnorm für Thermoschalter (TDS 247)
DIN 14677-1	Instandhaltung von Feststellanlagen	Wartungsintervalle, Tauschzyklen, Prüfprotokolle
DIN 14677-2	Anforderungen an die Fachkraft	Qualifikation für Wartung und Abnahme
DIN EN 14637	Elektrisch gesteuerte Feststellvorrichtungen	Systemanforderungen, Leitungsüberwachung
DIN EN 1155	Elektrisch gesteuerte Feststellvorrichtungen	Feststellfunktion an Türschließern
DIN 18040	Barrierefreies Bauen	Anforderung an Feststellanlagen

Häufige Fragen zum ORS 142 W AT

Was bedeutet „AT“ beim ORS 142 W AT?
AT steht für Austausch-Technologie und bezeichnet die Zulassungsvariante: Der Melder ist für den Tausch in Anlagen vorgesehen, die nach abZ (Z-6.5-…) abgenommen wurden. Technisch arbeitet er identisch zum Standard-ORS 142 W.

Brauche ich nach dem Tausch eine Neuabnahme?
Nur wenn der ORS 142 W AT nicht in der DIBt-Zulassung des verbauten Systems aufgeführt ist. Ist er gelistet, genügt ein Funktionstest und die Dokumentation im Prüfbuch.

Kann ich einen ORS 142 W durch den W AT ersetzen?
Das entscheidet die Zulassung der Anlage, nicht die Bauform: Bestandsanlagen, die nach allgemeiner bauaufsichtlicher Zulassung (abZ, Z-6.5-…) abgenommen wurden, brauchen beim Meldertausch den ORS 142 W AT; Anlagen nach allgemeiner Bauartgenehmigung (abG, Z-6.500-…) den Standard-ORS 142 W. Wird das falsche Produkt eingebaut, verliert die Anlage ihre Zulassung.

Braucht der ORS 142 W AT einen Sockel?
Nein. Er wird mit Befestigungsschrauben direkt an der Wand verschraubt und über eine Kabelleiste angeklemmt — für diese flache Bauform gibt es keinen Sockel. Der Sockel 143 W gehört zu den runden Meldern ORS 142, ORS 142 AT RetroFit und TDS 247.

Wird der ORS 142 W AT mit Gehäuseoberteil geliefert?
Nein. Beim Meldertausch bleibt das vorhandene Gehäuseoberteil erhalten: Es wird vor dem Tausch abgenommen und danach wieder aufgesetzt. Gewechselt wird ausschließlich der Melder selbst.

Wie erkenne ich, dass der Tausch fällig ist?
Die LED wechselt zwischen Grün und Gelb (Austauschanzeige nach DIN 14677). Zusätzlich: Herstelldatum auf dem Typenschild prüfen.

Kann ich den AT-Melder auch in Neuanlagen einsetzen?
Nein. In Anlagen nach abG (Z-6.500-…) — und damit in allen Neuanlagen — ist der Standard-ORS 142 W einzusetzen. Wird dort ein AT-Produkt verbaut, ist die DIBt-Abnahme nicht möglich.

Ist der ORS 142 W AT mit dormakaba RMZ kompatibel?
Ja. Der Melder ist in der dormakaba-Zulassung als Austauschmelder gelistet.

Kaufberatung: Standard oder AT-Austausch?

ORS 142 W oder ORS 142 W AT — was soll ich kaufen?
Nach dem Zulassungskreis der bestehenden Anlage, nicht nach der Bauform. Steht im Prüfbuch oder auf dem Abnahmeschild eine Nummer Z-6.5-… (allgemeine bauaufsichtliche Zulassung), gehört der ORS 142 W AT hinein. Steht dort Z-6.500-… (Bauartgenehmigung), der Standard-ORS 142 W.

Spare ich mit dem AT-Melder wirklich Zeit?
Ja. Kabelleiste und Verkabelung bleiben, keine Neuverkabelung, keine Wandbeschädigung. Bei großen Objekten mit vielen Meldern summiert sich die Zeitersparnis erheblich.

Was kostet der AT-Tausch im Vergleich zum Kompletttausch?
Der Melderkopf selbst kostet vergleichbar. Die Ersparnis liegt in der Montagezeit: kein Kabel lösen, keine neuen Bohrlöcher, keine Wandreparatur.

Funk-Alternative statt Kabeltausch?
Wenn die Kabelinfrastruktur sanierungsbedürftig ist, kann das Funksystem ORS 155 F eine Alternative sein. Vorteil: Die Funkrauchschalter brauchen keine Leitung, nur das Funkmodul FM 155 F wird an die Zentrale angeschlossen. Nachteil: Batterietausch alle 8 Jahre.

Wer darf den Melder tauschen?
Den Melder zu tauschen ist Instandhaltung — nach DIN 14677-2 muss das eine zertifizierte Fachkraft für Feststellanlagen tun; die eingewiesene Person ist für die regelmäßige Überprüfung vorgesehen. Die Abnahme nach dem Tausch erfordert ohnehin eine autorisierte Fachkraft.
