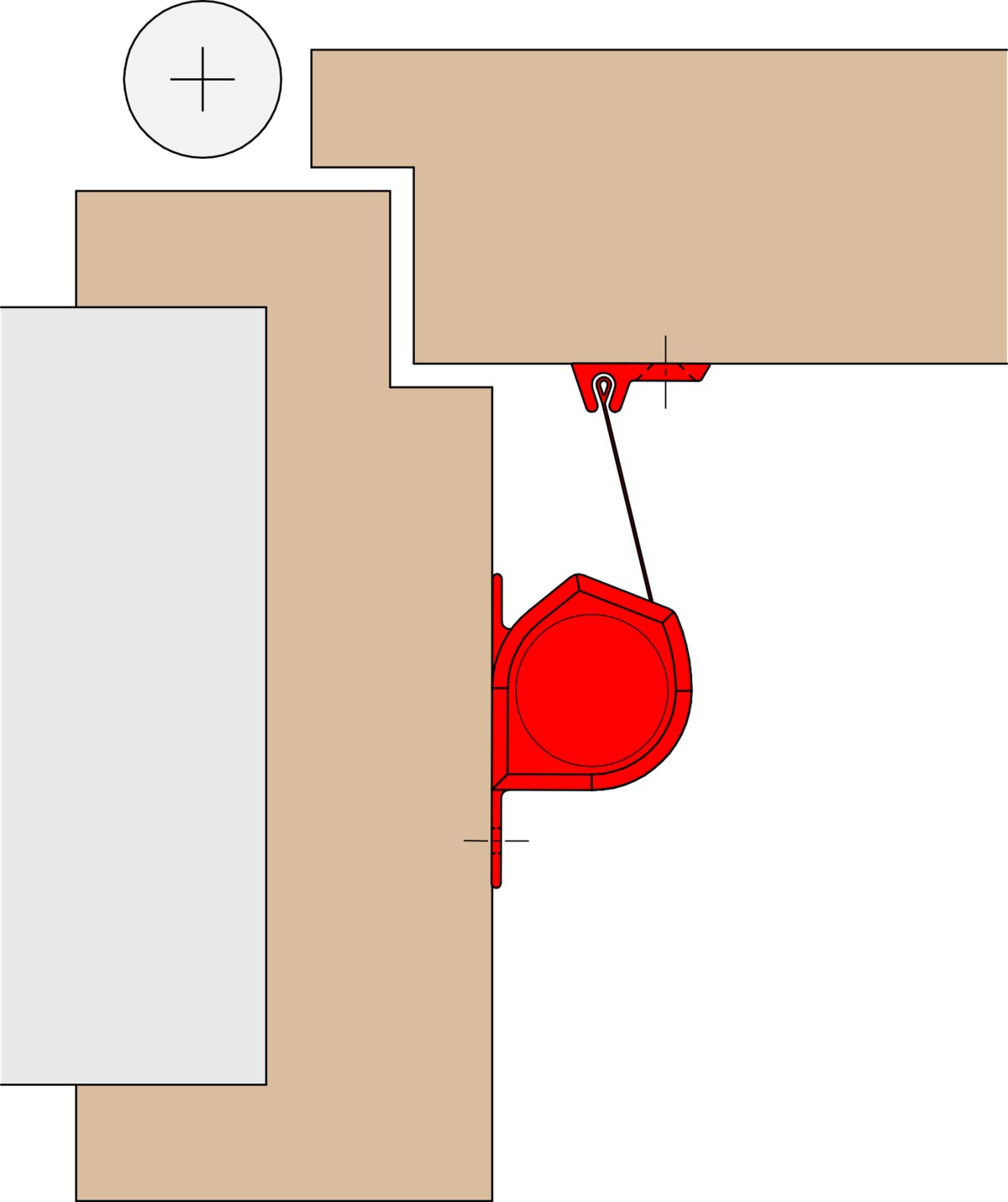

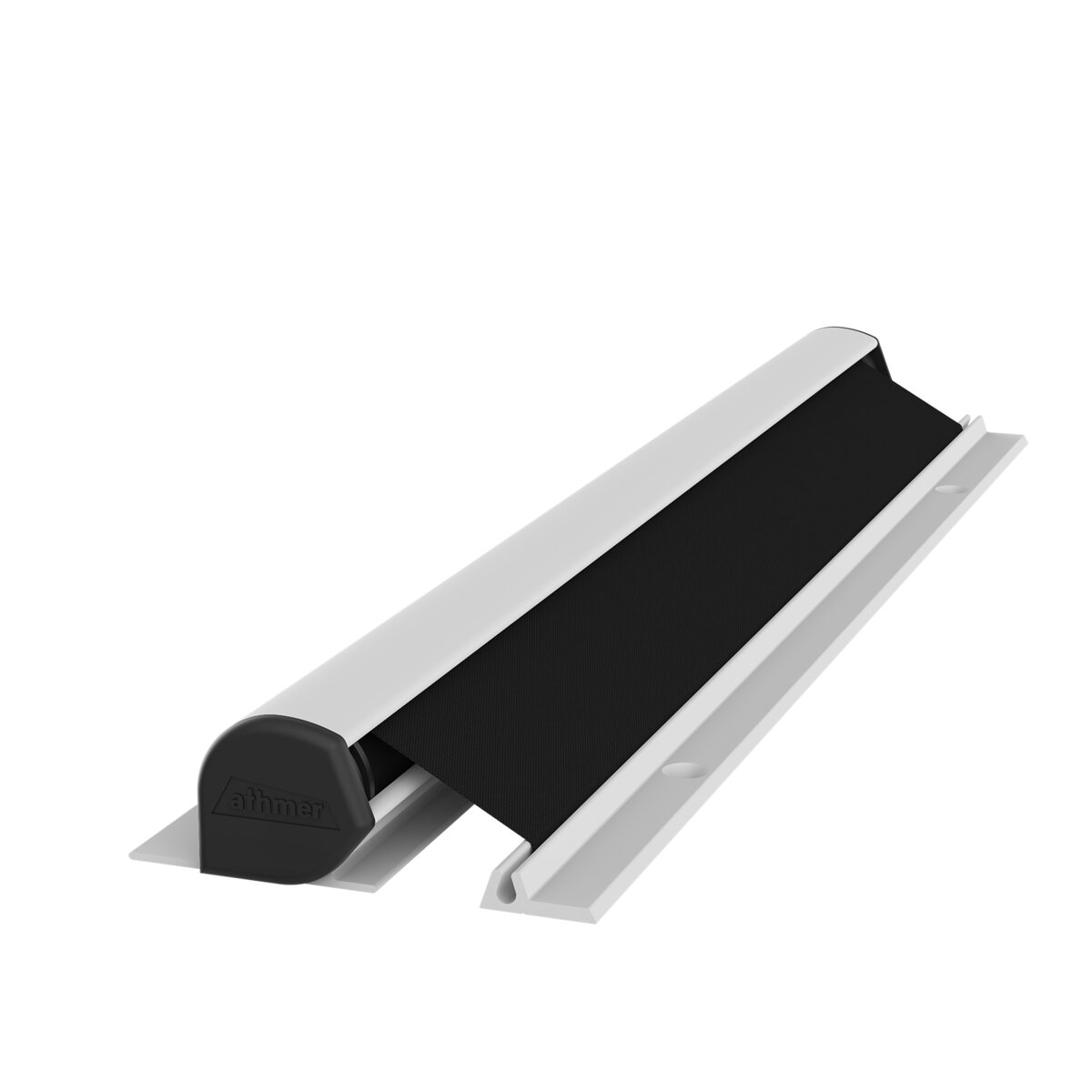

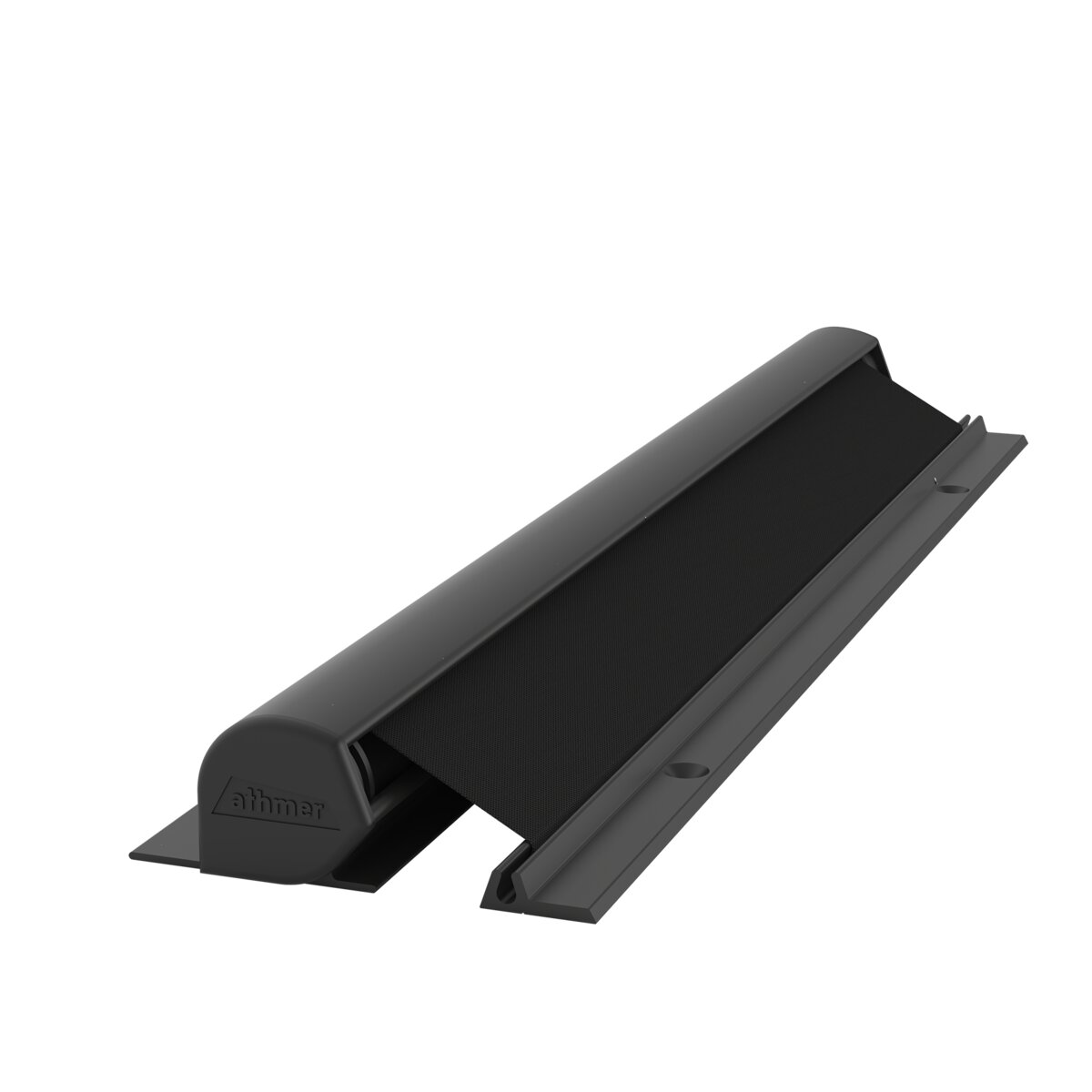

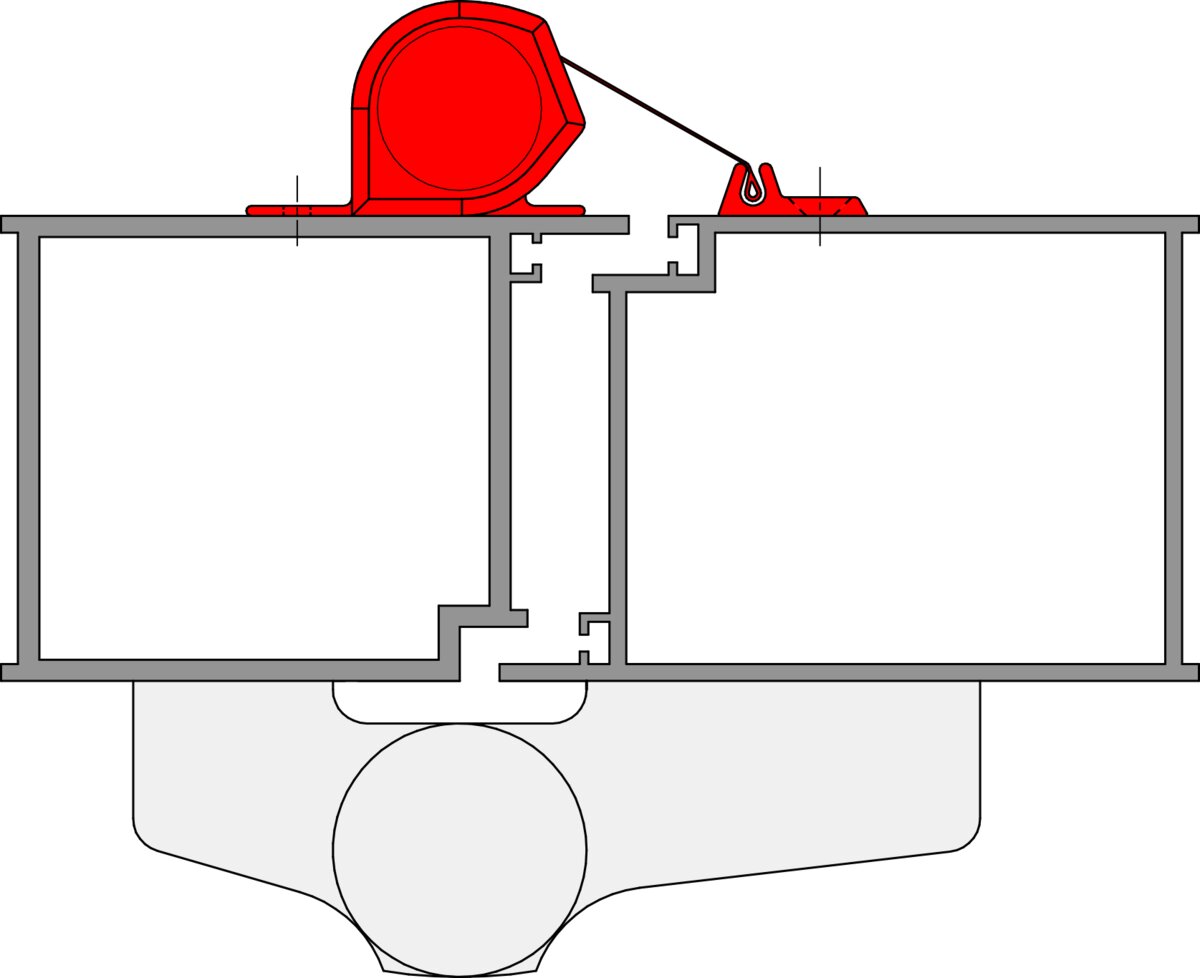

Athmer Fingerschutzrollo NR-25

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)
