Mechanische Feststellung für GEZE TS3000 / TS5000

GEZE Gleitstück / Gleitstein für Gleitschiene Kurz & Knapp Ersatz-Gleitstein für GEZE Standard-Gleitschienen Verschleißteil — bei Abnutzung austauschen für sauberen Schließablauf Passend für Gleitschienen der Serien TS 3000 und TS 5000 Produktbeschreibung Das GEZE Gleitstück ist der Gleitstein, der in der Standard-Gleitschiene der Serien TS 3000 und TS 5000 läuft. Als Verschleißteil unterliegt er bei intensiver Nutzung einer natürlichen Abnutzung. Ein abgenutzter Gleitstein kann zu Geräuschen und ungleichmäßigem Schließablauf führen. Der Austausch ist einfach und schnell erledigt — der Gleitstein wird in die Gleitschiene eingesetzt und mit der Achse des Türschließers verbunden. Kompatibilität Kompatibel mitNicht kompatibel mit Gleitschiene TS 5000R-Gleitschiene (→ eigener Gleitstein) Gleitschiene TS 3000RFS/EFS-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Standard-Gleitschiene (Band-/Bandgegenseite)T-Stop-Gleitschiene (→ Gleitstein RFS/EFS/T-Stop) Häufig gestellte Fragen Passt dieser Gleitstein auch in die T-Stop-Gleitschiene?Nein. Für T-Stop-, RFS- und EFS-Gleitschienen benötigen Sie den GEZE Gleitstein zu TS 5000 RFS, EFS + T-Stop. Wann sollte der Gleitstein getauscht werden?Wenn der Schließablauf ungleichmäßig wird oder Geräusche auftreten. Bei stark frequentierten Türen empfiehlt sich eine regelmäßige Sichtkontrolle. KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

GEZE T-STOP-Gleitschiene mit integrierter ÖffnungsbegrenzungGleitschiene mit einstellbarem Türstopp – verhindert zuverlässig das Anschlagen der Tür an Wände oder Möbel. Die Öffnungsbegrenzung ist stufenlos einstellbar.Kurz & KnappIntegrierte Öffnungsbegrenzung – kein separater Türpuffer nötigStufenlos einstellbarer ÖffnungswinkelKompatibel mit GEZE TS 5000 und TS 3000Quetschschutz: Gedämpftes Stoppen ohne RückprallDrehlager 112688 separat erforderlichProduktbeschreibungDie GEZE T-STOP-Gleitschiene vereint Gleitschiene und Türstopper in einem Bauteil. Der integrierte Anschlagpuffer begrenzt den Öffnungswinkel der Tür stufenlos – Wandschäden, beschädigte Möbel oder Stolperfallen durch separate Bodentürpuffer gehören damit der Vergangenheit an.Der T-STOP bremst die Tür kontrolliert ab. Anders als starre Türstopper federt er die Bewegungsenergie dämpfend ab – ohne Rückprall und ohne Quetschgefahr für Finger.Wichtig: Zur Montage wird das GEZE Drehlager 112688 separat benötigt.Technische DatenEigenschaftWertArtikelnummer102363ÖffnungsbegrenzungStufenlos einstellbarKompatibel mitGEZE TS 5000, TS 3000Erforderliches ZubehörDrehlager 112688FarbenSilber, Weiß RAL 9016LieferumfangT-STOP-Gleitschiene mit Anschlagpuffer, ohne DrehlagerKompatibilitätDie T-STOP-Gleitschiene ist kompatibel mit:GEZE TS 5000 – alle VariantenGEZE TS 3000 – alle VariantenZur Montage wird zwingend das GEZE Drehlager 112688 benötigt. Alternativ ist das Komplett-Set Drehlager + T-Stop-Gleitschiene erhältlich. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDie T-STOP-Gleitschiene wird anstelle der Standard-Gleitschiene montiert:Drehlager 112688 am Türrahmen befestigenT-STOP-Schiene in das Drehlager einhängenÖffnungswinkel über den Anschlagpuffer einstellenAuf Feuer- und Rauchschutztüren ist zusätzlich die Montageplatte 001512 erforderlich. GEZE Gleitschienen im Vergleich ModellArt.-Nr.FunktionFür Türschließer Standard-Gleitschiene068221GrundversionTS 5000, TS 3000 R-Gleitschiene116300Integrierter Rauchmelder + RSZTS 5000 R R-ISM-Gleitschiene115614Rauchmelder + SchließfolgeregelungTS 5000 R-ISM R-ISM-Gleitschiene BG115622R-ISM für BandgegenseiteTS 5000 R-ISM BG ECline-Gleitschiene143572Freilauf-GleitschieneTS 5000 ECline T-Stop-Gleitschiene102363Integrierte ÖffnungsbegrenzungTS 5000 Montageplatten: Montageplatte Standard oder Montageplatte R-/RFS je nach Schienentyp. Häufige FragenBrauche ich das Drehlager 112688 separat?Ja, das Drehlager ist nicht im Lieferumfang enthalten und muss separat bestellt werden. Alternativ gibt es das Komplett-Set 112688.102363.Kann ich den Öffnungswinkel nachträglich ändern?Ja, der Anschlagpuffer ist stufenlos verschiebbar. Der Öffnungswinkel kann jederzeit angepasst werden.Ersetzt die T-STOP-Gleitschiene einen Bodentürpuffer?Ja, die T-STOP-Gleitschiene macht separate Bodentürpuffer oder Wandpuffer überflüssig.KaufentscheidungT-Stop oder Standard-Gleitschiene?Die T-Stop-Gleitschiene bietet eine integrierte, einstellbare Öffnungsbegrenzung. Die Tür stoppt bei einem definierten Winkel und schützt angrenzende Wände. Die Standard-Gleitschiene hat keine Öffnungsbegrenzung. Wählen Sie T-Stop, wenn der Öffnungswinkel begrenzt werden muss.Welcher Türschließer ist mit der T-Stop-Gleitschiene kompatibel?Die T-Stop-Gleitschiene ist für GEZE Türschließer der TS 5000-Serie und verwandte Modelle konzipiert. Prüfen Sie die Kompatibilitätsliste.Brauche ich eine Montageplatte zur T-Stop-Gleitschiene?Eine Montageplatte wird nur benötigt, wenn die Gleitschiene nicht direkt am Rahmen montiert werden kann. Für die T-Stop-Gleitschiene gibt es eine spezifische Montageplatte.

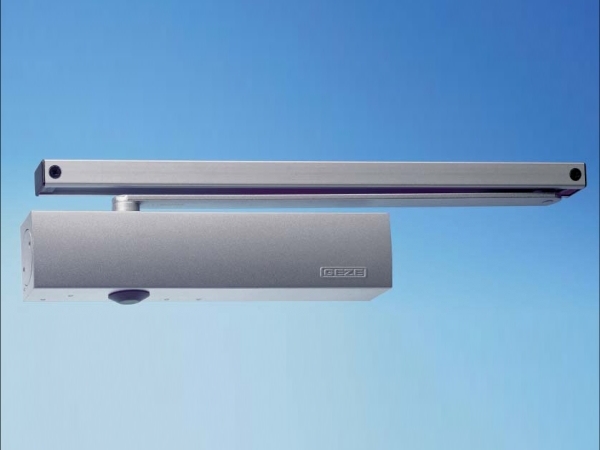

GEZE TS 5000 L — Gleitschienentürschließer Bandgegenseite EN 2-6 Kurz & KnappGleitschienentürschließer für Bandgegenseite — nicht sichtbar von der ÖffnungsseiteStufenlos einstellbare Schließkraft EN 2–6, für Türblattbreiten bis 1400 mmBarrierefrei nach DIN 18040 bis 1100 mm TürblattbreiteZugelassen für Feuer- und Rauchschutztüren nach EN 1154Alle Funktionen von der Vorderseite einstellbar — kein Türausbau nötigDIN links/rechts verwendbar ohne Umstellung GEZE TS 5000 L — verdeckter Türschließer für anspruchsvolle ObjekteDer GEZE TS 5000 L ist ein Gleitschienentürschließer für die Montage auf der Bandgegenseite. Durch die Anbringung auf der Scharnierseite bleibt der Schließer von der Türöffnungsseite nicht sichtbar — eine Lösung für architektonisch anspruchsvolle Umgebungen in Verwaltungsgebäuden, Hotels und öffentlichen Einrichtungen.Mit stufenlos einstellbarer Schließkraft EN 2–6 deckt der TS 5000 L Türblattbreiten bis 1400 mm ab. Die Barrierefreiheit nach DIN 18040 ist bei Türblattbreiten bis 1100 mm gegeben. Die optische Schließkraftanzeige am Schließerkörper ermöglicht eine schnelle Kontrolle der eingestellten Schließkraft.Die hydraulische Öffnungsdämpfung schützt Wände und Einrichtung vor unkontrolliertem Türaufschlag. Der Endschlag wird über ein Ventil geregelt. Sämtliche Einstellungen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von der Vorderseite zugänglich, ohne die Tür aushängen zu müssen.Der Schließer ist zugelassen für Feuer- und Rauchschutztüren nach EN 1154. Der Schließerkörper (287 × 47 × 60 mm) wird per Kopfmontage auf der Bandseite oder per Türblattmontage auf der Bandgegenseite befestigt. Die Verwendung ist DIN links und DIN rechts ohne Umstellung möglich. Vorteile & BesonderheitenVerdeckte Optik — Nicht sichtbar von der Türöffnungsseite, für architektonisch anspruchsvolle UmgebungenStufenlose Schließkraft EN 2–6 — Für Türblattbreiten bis 1400 mm, feinjustierbarBarrierefreiheit nach DIN 18040 — Bis 1100 mm Türblattbreite normgerechtOptische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten SchließkraftAlle Einstellungen von vorn — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung ohne Türausbau einstellbarHydraulische Öffnungsdämpfung — Schutz vor unkontrolliertem TüraufschlagDIN-Richtung universal — Links/rechts verwendbar ohne UmstellungFeuer-/Rauchschutzzulassung — Zugelassen nach EN 1154 für Brandschutz- und Rauchschutztüren Technische DatenEigenschaftWertProdukttypGleitschienentürschließer, BandgegenseiteSchließkraftEN 2–6, stufenlos einstellbarTürblattbreite max.1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm TürblattbreiteÖffnungswinkel max.120°MontageartenKopfmontage Bandseite / Türblattmontage BandgegenseiteSchließerkörper (B × H × T)287 × 47 × 60 mmGleitschiene BG (L × H × T)448,5 × 30,5 × 20,5 mmÖffnungsdämpfunghydraulischEndschlagüber Ventil geregeltDIN-Richtunglinks/rechts ohne UmstellungSchließkraftanzeigeoptisch, am SchließerkörperEinstellungalle Funktionen von der VorderseiteNormEN 1154ZulassungFeuer- und Rauchschutztüren EN-Klassen & TürblattbreitenEN-KlasseTürblattbreiteBarrierefrei (DIN 18040)EN 2–3bis 950 mmjaEN 3–4bis 1100 mmjaEN 4–5bis 1250 mmneinEN 5–6bis 1400 mmneinDie Schließkraft ist stufenlos innerhalb der EN-Klassen 2–6 einstellbar. Die Barrierefreiheit nach DIN 18040 ist bis EN 3–4 (1100 mm) gewährleistet. MontagevariantenMontageartSchließerGleitschieneKopfmontage Bandseiteauf dem Türblattauf dem RahmenTürblattmontage Bandgegenseiteauf dem Rahmenauf dem TürblattFür die Montage mit Montageplatte: Art. 124683 (silber) oder Art. 124684 (nach RAL). Kompatible Gleitschienen (Bandgegenseite)GleitschieneArt.-Nr.BesonderheitStandard BG025655Im Lieferumfang enthaltenHöhenverstellbar BG115193Ausgleich bei unebenen ZargenT-Stop BG102366Integrierter mechanischer TürstopperWandmontage BG (Sturz)189148Für Sturzmontage bei Glasanlagen MontagehinweiseDer GEZE TS 5000 L wird auf der Bandgegenseite montiert — der Schließerkörper und die Gleitschiene befinden sich auf der Scharnierseite und sind von der Öffnungsseite nicht sichtbar.Bei der Kopfmontage wird der Schließerkörper auf dem Türblatt, die Gleitschiene auf dem Rahmen befestigt. Bei der Türblattmontage ist es umgekehrt: Schließer auf dem Rahmen, Schiene auf dem Türblatt.Alle Einstellventile (Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von der Vorderseite zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Die Montage ist DIN links und DIN rechts ohne Umstellung möglich.Für die Montage auf Stahlzargen oder bei besonderen Einbausituationen stehen Montageplatten zur Verfügung: Art. 124683 (silber) und Art. 124684 (nach RAL). Optionale FeststellungDer GEZE TS 5000 L kann mit einer mechanischen Feststelleinheit (Art. 071924) nachgerüstet werden. Diese hält die Tür in einem definierten Öffnungswinkel offen und ist bei Bedarf ein- und ausschaltbar.Die Feststelleinheit ist überfahrbar und wird in die Gleitschiene integriert. Sie eignet sich für Standard-, T-Stop- und Boxer-Gleitschienen mit 20,7 mm Profil.Hinweis: Die mechanische Feststellung ist nicht für Feuer- und Rauchschutztüren zugelassen. Für Brandschutztüren mit Offenhaltung sind elektromechanische Feststellanlagen erforderlich. Barrierefreiheit nach DIN 18040Der GEZE TS 5000 L erfüllt die Anforderungen der DIN 18040 (Barrierefreies Bauen) bei Türblattbreiten bis 1100 mm. Dies entspricht den EN-Klassen 2–4 mit stufenlos reduzierter Schließkraft.Durch die stufenlose Einstellung der Schließkraft können die maximal zulässigen Bedienkräfte (47 Nm Öffnungsmoment für Innentüren) eingehalten werden. Die niedrige Einbausituation auf der Bandgegenseite hat keinen Einfluss auf die Barrierefreiheit. Normen & ZulassungenEN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassenDIN 18040 — Barrierefreies Bauen (bis 1100 mm Türblattbreite)CE-Kennzeichnung — Leistungsklasse EN 2–6 Die GEZE TS 5000 Familie im Überblick Der TS 5000 bildet die Basis einer umfangreichen Produktfamilie. Jede Variante erweitert den Funktionsumfang für spezifische Anforderungen — von Bandgegenseite über Barrierefreiheit bis zur Feststellanlage. ModellENMontage / FunktionBesonderheit TS 5000EN 2-6BandseiteBasis, optische SchließkraftanzeigeTS 5000 LEN 2-6BandgegenseiteNicht sichtbar von ÖffnungsseiteTS 5000 L + FeststellungEN 2-6BGS + mech. FeststellungInkl. FeststelleinheitTS 5000 L-EEN 2-6BGS + E-Feststellung24V DC, 80-130°TS 5000 L-REN 2-6BGS + FeststellanlageRauchschalter integriertTS 5000 L-EClineEN 3-5BGS + ÖffnungsunterstützungBarrierefrei bis 1250 mmR-ISM FeststellanlageEN 2-6BS, zweiflügelig + RauchschalterFeststellanlage, Schließfolge Häufige Fragen zum GEZE TS 5000 LWas bedeutet „Bandgegenseite“ beim TS 5000 L?Der Schließer wird auf der Scharnierseite der Tür montiert. Von der Öffnungsseite (der Seite, zu der die Tür aufschwingt) ist er nicht sichtbar. Das ergibt eine saubere Optik auf der repräsentativen Seite.Für welche Türblattbreiten ist der TS 5000 L geeignet?Der Schließer deckt Türblattbreiten bis 1400 mm ab (EN 2–6, stufenlos). Barrierefrei nach DIN 18040 ist er bis 1100 mm einsetzbar.Kann der TS 5000 L auf Feuer- und Rauchschutztüren eingesetzt werden?Ja. Der TS 5000 L ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen.Wie wird die Schließkraft eingestellt?Die Schließkraft ist stufenlos innerhalb EN 2–6 einstellbar. Alle Einstellventile sind von der Vorderseite zugänglich — die Tür muss nicht ausgehängt werden. Die optische Schließkraftanzeige zeigt die aktuelle Einstellung an.Kann der TS 5000 L nachträglich mit Feststellung ausgestattet werden?Ja, mit der mechanischen Feststelleinheit Art. 071924. Diese wird in die Gleitschiene integriert und ist ein-/ausschaltbar. Für Brandschutztüren ist eine mechanische Feststellung allerdings nicht zugelassen.Muss der Schließer für DIN links oder rechts umgestellt werden?Nein. Der GEZE TS 5000 L ist DIN links/rechts verwendbar ohne Umstellung. Kaufberatung: GEZE TS 5000 LWann wähle ich den TS 5000 L statt eines Standard-Gleitschienentürschließers?Der TS 5000 L ist die richtige Wahl, wenn der Türschließer von der Öffnungsseite nicht sichtbar sein soll — etwa in repräsentativen Bereichen wie Hotelfluren, Bürogebäuden oder öffentlichen Einrichtungen.Brauche ich den TS 5000 L mit oder ohne Feststelleinheit?Ohne Feststellung: Für Türen, die nach jedem Öffnen selbständig schließen sollen — insbesondere Feuer- und Rauchschutztüren. Mit Feststellung (Art. 071924): Für Türen, die zeitweise offengehalten werden sollen, z. B. in Bereichen mit hohem Publikumsverkehr. Nicht für Brandschutztüren.Welche Gleitschiene ist die richtige?Standard BG (025655): Für die meisten Einbausituationen, im Lieferumfang enthalten. T-Stop BG (102366): Wenn ein integrierter Türstopper gewünscht ist. Höhenverstellbar BG (115193): Bei unebenen Zargen oder schwierigen Einbausituationen.Ist der TS 5000 L für barrierefreie Gebäude geeignet?Ja, bei Türblattbreiten bis 1100 mm erfüllt er DIN 18040. Für breitere Türen in barrierefreien Bereichen sollte ein automatischer Türantrieb in Betracht gezogen werden.In welchen Farben ist der TS 5000 L erhältlich?Silberfarbig (Standard), weiß, schwarz, Edelstahl-Optik und nach RAL. So lässt sich der Schließer farblich an Tür und Zarge anpassen.Ist der TS 5000 L auch für schwere Metalltüren geeignet?Ja. Mit EN-Klasse 5–6 schließt er auch schwere Türblätter bis 1400 mm zuverlässig. Für die Montage auf Stahlzargen stehen Montageplatten (Art. 124683/124684) zur Verfügung.

GEZE TS 5000 GleitschienentürschließerObenliegender Gleitschienentürschließer EN 2-6 für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite Kurz & KnappStufenlos einstellbare Schließkraft EN 2-6Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°Hydraulischer Endschlag und ÖffnungsdämpfungFür rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar GEZE TS 5000 — Der vielseitige GleitschienentürschließerDer GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er ein breites Anwendungsspektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren.Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und erfüllt die Anforderungen nach DIN EN 1154. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen. Vorteile des GEZE TS 5000Stufenlos einstellbare Schließkraft EN 2-6 — für Türen unterschiedlicher Breite und GewichtZugelassen für Feuer- und Rauchschutztüren — Brandschutz nach DIN EN 1154Universell einsetzbar — für rechts und links angeschlagene Türen ohne UmstellungHydraulischer Endschlag — beschleunigt die Tür kurz vor der GeschlossenlageIntegrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen abOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1100 mm FlügelbreiteÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarSchließkraftanzeigeOptische AnzeigeSchließkraftverstellungVon vornMontageartenTürblattmontage Bandseite, Kopfmontage BandgegenseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, DIN EN 1154LieferumfangTürschließer, Gleitschiene, Montageplatte Montagearten GEZE TS 5000MontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblattRahmen / SturzStandardmontage, Montageplatte im LieferumfangKopfmontage BandgegenseiteRahmen / SturzTürblattSchließer nicht sichtbar von der ÖffnungsseiteFür die Montage an Feuer- und Rauchschutztüren muss der Türschließer mit Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefrei (DIN 18040)EN 51250 mmBreite Türen, BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Eine Montageplatte ist im Lieferumfang enthalten.Bohrlehre GEZE (053134) verwenden für exakte PositionierungMontageplatte bei Brandschutztüren zwingend erforderlichSturzfutterwinkel (025657) bei unzureichender Sturztiefe verwendenSchließkraft nach Montage über optische Anzeige kontrollierenEndschlag und Schließgeschwindigkeit von vorn über Ventile einstellen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufFeuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (mit Montageplatte)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenFür welche Türbreiten ist der GEZE TS 5000 geeignet?Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.Ist der GEZE TS 5000 für Brandschutztüren zugelassen?Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren (T30, T60, T90) zugelassen, wenn er mit Montageplatte montiert wird. Er erfüllt die Anforderungen nach DIN EN 1154.Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.Welche Montagearten sind möglich?Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Für beide Varianten wird eine Montageplatte mitgeliefert.Was ist der hydraulische Endschlag?Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten, Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.Welche Gleitschienen-Varianten gibt es?Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Häufige Fragen zur Türschließer-AuswahlWelcher GEZE Türschließer eignet sich für Brandschutztüren?Alle GEZE TS 5000 Varianten sind nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 5000 als Standardmodell deckt mit EN 2-6 das breiteste Spektrum ab — von leichten Innentüren bis zu schweren Brandschutztüren mit 1400 mm Flügelbreite. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann nahezu widerstandsfrei öffnen.Welche EN-Klasse brauche ich für meine Tür?Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC) — die kompakteste Lösung für Feststellanlagen.Kann ich eine Feststellanlage nachrüsten?Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 017924) kann ohne elektrischen Anschluss ergänzt werden. Der Schließerkörper bleibt identisch.Wie oft muss ein Türschließer gewartet werden?Mechanische Türschließer wie der TS 5000 sollten jährlich kontrolliert werden — Schließkraft, Schließgeschwindigkeit und Endschlag prüfen. Bei Feststellanlagen auf Brandschutztüren schreibt DIN 14677 eine Prüfung alle 12 Monate durch eine befähigte Person vor. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ist das Standardmodell der Serie — universell einsetzbar für einflügelige Türen bis 1400 mm. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Gleitschiene für GEZE TS 5000 und TS 3000Original GEZE Standard-Gleitschiene für die Obentürschließer TS 5000 und TS 3000. Die flache Gleitschiene mit nur 30 mm Bauhöhe fügt sich dezent in jedes Türumfeld ein.Kurz & KnappKompatibel mit GEZE TS 5000 und TS 3000Nur 30 mm Bauhöhe – flaches, dezentes DesignVerfügbar in Silber, Weiß, Edelstahl ähnlich und nach RALEinfache Montage mit beiliegendem BefestigungsmaterialProduktbeschreibungDie GEZE Gleitschiene 068221 ist das Standard-Gleitschienensystem für die Obentürschließer GEZE TS 5000 und TS 3000. Der Gleitschienenarm verbindet den Türschließer mit dem Gleiter in der Schiene und sorgt für eine kontrollierte, geräuscharme Schließbewegung.Die geringe Bauhöhe von nur 30 mm ist ideal für Einbausituationen, in denen eine optisch unauffällige Lösung gefragt ist. Die Gleitschiene wird je nach Montageart auf dem Türblatt (Normalmontage) oder auf dem Türrahmen (Kopfmontage) befestigt.Technische DatenEigenschaftWertArtikelnummer068221Bauhöhe30 mmKompatibel mitGEZE TS 5000, TS 3000MontageBand- oder BandgegenseiteFarbenSilber, Weiß RAL 9016, Edelstahl ähnlich, nach RALLieferumfangGleitschiene mit Gleiter und BefestigungsmaterialKompatibilitätDie Gleitschiene 068221 ist kompatibel mit folgenden GEZE Türschließern:GEZE TS 5000 – alle Varianten (TS 5000, TS 5000 E, TS 5000 R, TS 5000 ECline)GEZE TS 3000 – alle Varianten (TS 3000 V, TS 3000 V-BC)Zur Montage auf Feuer- und Rauchschutztüren wird zusätzlich die Montageplatte 049185 benötigt.MontageDie Gleitschiene wird wahlweise auf dem Türblatt oder dem Türrahmen montiert – je nachdem, ob der Schließer auf der Bandseite oder Bandgegenseite sitzt:Bandseite: Schiene am Rahmen, Schließer am BlattBandgegenseite: Schiene am Blatt, Schließer am RahmenDas Befestigungsmaterial ist im Lieferumfang enthalten. Die Montagebohrungen sind vorgebohrt. GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite Häufige FragenPasst die Gleitschiene 068221 auch auf den TS 3000?Ja, die Gleitschiene ist sowohl mit dem GEZE TS 5000 als auch dem TS 3000 kompatibel.Brauche ich eine Montageplatte?Auf Feuer- und Rauchschutztüren ist die Montageplatte 049185 Pflicht. Bei normalen Türen kann der Schließer direkt montiert werden.Kann ich die Gleitschiene mit einer mechanischen Feststellung kombinieren?Ja, die mechanische Feststelleinheit 071924 lässt sich in die Standard-Gleitschiene integrieren. Kaufberatung: Welche Gleitschiene für den GEZE TS 5000? Standard-Gleitschiene, ECline, T-Stop oder R-Gleitschiene — welche brauche ich?Die Standard-Gleitschiene ist die Basisvariante für alle TS 5000-Anwendungen. Die ECline-Gleitschiene reduziert die Öffnungskräfte für Barrierefreiheit. Die T-Stop-Gleitschiene begrenzt den Öffnungswinkel. Die R-Gleitschiene ist für Feststellanlagen mit integriertem Rauchmelder. Wann brauche ich eine ECline-Gleitschiene?Die ECline-Gleitschiene ist empfehlenswert, wenn Sie die Anforderungen der DIN 18040 (Barrierefreiheit) erfüllen müssen. Sie reduziert die Öffnungskräfte um bis zu 30 % und erleichtert das Öffnen für mobilitätseingeschränkte Personen. Kann ich meine vorhandene Gleitschiene gegen eine andere tauschen?Ja, alle Gleitschienen für den TS 5000 nutzen die gleiche Montageplatte. Ein Wechsel von Standard auf ECline oder T-Stop ist ohne Demontage des Türschließerkörpers möglich. Nur die R-ISM-Gleitschiene und R-ISM BG benötigen eine spezielle Montageplatte. Standard-Gleitschiene oder Gestänge — was ist besser?Die Gleitschiene hat ein flacheres Profil und eine modernere Optik. Das Gestänge (Scherenarm) bietet etwas mehr Schließkraft und wird oft im Bestand eingesetzt. Für Neuanlagen empfehlen wir die Gleitschiene — für einen Austausch ohne Bohrlochänderung oft das Gestänge. Passt die Gleitschiene des TS 5000 auch auf den TS 3000?Ja, der TS 3000 V nutzt die gleiche Standard-Gleitschiene. Die ECline-, R-ISM- und RFS-Schienen sind jedoch TS 5000-exklusiv. Für den TS 3000 gibt es separat die Gleitschiene TS 3000.

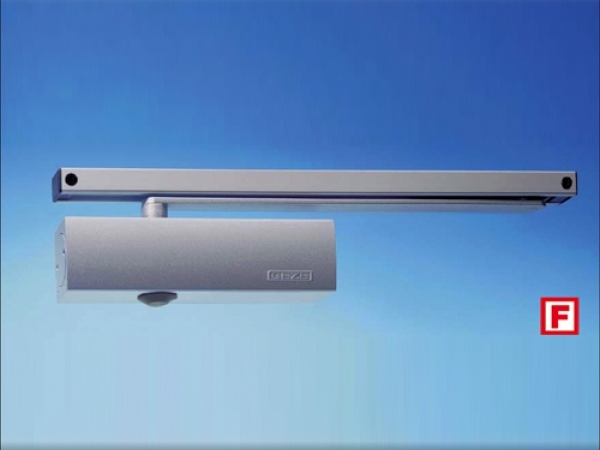

GEZE TS 3000 V – Kompakter Gleitschienentürschließer EN 1–4 Kurz & Knapp: Kompakter Obentürschließer mit Gleitschiene – EN 1–4, Flügelbreite bis 1.100 mm 4 Montagevarianten: Bandseite, Bandgegenseite, direkt oder mit Montageplatte Thermostabilisiertes Hydrauliksystem – kein Nachstellen bei Temperaturänderungen Kompatibel mit der Gleitschiene TS 3/5000 – gleiche Schiene wie beim TS 5000 DIN links/rechts ohne Umstellung verwendbar Produktbeschreibung Der GEZE TS 3000 V ist ein kompakter Gleitschienentürschließer für einflügelige Türen bis 1.100 mm Flügelbreite. Mit EN 1–4 deckt er ein breites Anwendungsspektrum ab – von leichten Innentüren bis hin zu Feuer- und Rauchschutztüren. Besonders praktisch: Die Schließkraftverstellung erfolgt seitlich am Schließkörper. Schließgeschwindigkeit und Endschlag werden über zwei separate Ventile eingestellt. Das thermostabilisierte Hydrauliksystem sorgt dafür, dass die eingestellte Schließgeschwindigkeit auch bei Temperaturschwankungen konstant bleibt. Ein Nachstellen im Sommer oder Winter ist nicht erforderlich. Der TS 3000 V nutzt die gleiche Gleitschiene wie der GEZE TS 5000. Auch die T-Stop-Gleitschiene und die mechanische Feststelleinheit sind kompatibel. Ihre Vorteile Thermostabilisierte Hydraulik – Gleichmäßiger Schließablauf bei jeder Temperatur, kein saisonales Nachstellen 4 Montagevarianten – Bandseite und Bandgegenseite, direkt oder mit Montageplatte – flexibel an jede Einbausituation anpassbar Kompakte Bauform – Dezentes Erscheinungsbild an der Tür DIN links/rechts ohne Umstellung – Ein Schließer für alle Türanschläge Gleitschienen-Kompatibilität – Verwendet die gleiche Schiene wie der TS 5000 – bei einem späteren Upgrade muss nur der Schließkörper getauscht werden Barrierefreiheit – Erfüllt DIN 18040 bei Türbreiten bis 1.100 mm Technische Daten EigenschaftWert EN-KlasseEN 1–4 (stufenlos einstellbar) Max. Flügelbreite1.100 mm Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörperca. 226 × 51 × 60 mm (B × H × T) Abmessungen Gleitschiene448,5 × 30,5 × 20,5 mm Montage4 Varianten: Bandseite, BGS, Kopfmontage BS/BGS SchließkraftverstellungSeitlich am Schließkörper ÖffnungsdämpfungNein (BC-Variante separat) EndschlagHydraulisch, über Ventil FeststellungOptional (mechanische Feststelleinheit) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten Der TS 3000 V ist in mehreren Farben erhältlich. Varianten mit „.071924“ im Artikelnr. enthalten zusätzlich eine mechanische Feststelleinheit. Artikelnr.MontageFarbeGleitschiene 028348.068221BandseitesilberfarbigStandard 028348.102363BandseitesilberfarbigT-Stop 028350.015695BandgegenseiteweißStandard 028350.108481BandgegenseitesilberfarbigStandard 028348.068221.071924BandseitesilberfarbigStandard + Feststellung 028348.102363.071924BandseitesilberfarbigT-Stop + Feststellung 028350.015695.071924BandgegenseiteweißStandard + Feststellung 028350.108481.071924BandgegenseitesilberfarbigStandard + Feststellung Montage Der TS 3000 V kann in 4 Varianten montiert werden: Bandseite, direkt – Schließkörper auf dem Türblatt, Gleitschiene am Rahmen Bandseite, mit Montageplatte – Wenn keine direkte Befestigung möglich ist (z. B. Glasrahmen) Bandgegenseite, direkt – Schließkörper am Rahmen, Gleitschiene auf dem Türblatt Bandgegenseite, mit Montageplatte – Für erhöhte Flexibilität Die Schließkraft wird über eine Schraube an der Seite des Schließkörpers eingestellt – nicht von vorn. Schließgeschwindigkeit und Endschlag werden über separate Ventile reguliert. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen DIN 18040Barrierefreies Bauen (bei Türbreiten bis 1.100 mm) Zugelassen für Feuer- und Rauchschutztüren. Montagearten Der TS 3000 V bietet vier Montagevarianten für maximale Flexibilität bei der Installation. MontageartPosition SchließerPosition GleitschieneHinweis Türblattmontage BandseiteTürblatt (Bandseite)RahmenStandard Türblattmontage BandgegenseiteTürblatt (Bandgegenseite)RahmenSchließer von Öffnungsseite nicht sichtbar Kopfmontage BandseiteRahmen (Bandseite)TürblattBei begrenztem Platz am Türblatt Kopfmontage BandgegenseiteRahmen (Bandgegenseite)TürblattSchließer am Rahmen EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040) Welcher GEZE Türschließer für welchen Einsatz? Die GEZE Türschließer unterscheiden sich in Leistungsklasse, Montagetyp und Funktionsumfang. Die folgende Tabelle hilft bei der Auswahl des passenden Modells. ModellENMax. BreiteMontageBesonderheit TS 3000 VEN 1-41100 mmGleitschiene, 4 VariantenKompakt, BrandschutzTS 5000EN 2-61400 mmGleitschieneÖffnungsdämpfung, Schließkraft von vornTS 4000EN 1-61400 mmGestängeSicherheitsventil, 180° ÖffnungswinkelTS 2000 NVEN 2-41100 mmGestängeKompakt (226 mm), gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung BürogebäudeInnentüren FlureKompakte Optik, EN 3–4TS 3000 V mit Standardgleitschiene WohnungsbauWohnungseingangstürenLeiser Betrieb, barrierefreier ZugangTS 3000 V mit Feststelleinheit PflegeeinrichtungZimmertürenBarrierefreiheit DIN 18040, geringer WiderstandTS 3000 V EN 3 SchuleKlassenraumtürenRobuster Betrieb, BrandschutzTS 3000 V EN 4 mit Feststelleinheit HotelGästezimmertürenDezente Optik, leises SchließenTS 3000 V mit T-Stop-Gleitschiene Häufige Fragen zum GEZE TS 3000 V Der TS 3000 V schließt die Tür nicht vollständig — was tun?Endschlagventil (von vorn zugänglich) im Uhrzeigersinn nachstellen. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Passt die Gleitschiene vom TS 3000 V auch auf den TS 5000?Ja. Der TS 3000 V verwendet die gleiche Gleitschiene TS 3/5000 (448,5 mm). Bei einem Upgrade muss nur der Schließkörper getauscht werden. Wo sitzt die Schließkraftverstellung beim TS 3000 V?Seitlich am Schließkörper — nicht von vorn wie beim TS 5000. Abdeckkappe abnehmen, EN-Klasse mit Schraubendreher einstellen. Was unterscheidet den TS 3000 V vom TS 3000 V BC?Die BC-Variante hat eine hydraulisch einstellbare Öffnungsdämpfung (Backcheck). Der Standard-TS 3000 V hat keine Öffnungsdämpfung. Kann ich den TS 3000 V auf der Bandgegenseite montieren?Ja. Der TS 3000 V bietet 4 Montagevarianten: Bandseite, Bandgegenseite (Türblatt), Kopfmontage BS und Kopfmontage BGS. Der TS 3000 V schließt im Winter deutlich langsamer — ist das normal?Das thermostabilisierte Hydrauliksystem gleicht Temperaturschwankungen aus. Falls trotzdem spürbar: Schließgeschwindigkeit über das Regulierventil nachstellen. Kann ich eine mechanische Feststellung nachrüsten?Ja, mit der mechanischen Feststelleinheit (Art. 071924). Die Feststelleinheit wird in die Gleitschiene integriert. Ist der TS 3000 V für barrierefreie Türen nach DIN 18040 geeignet?Ja, bei Türbreiten bis 1.100 mm werden die Anforderungen der DIN 18040 erfüllt. Die Schließkraft lässt sich auf EN 1 reduzieren. Kaufberatung: Welcher GEZE Obentürschließer? TS 3000 oder TS 5000 — wann reicht der kleinere Türschließer?Der GEZE TS 3000 V deckt die EN-Klassen 1–4 ab und eignet sich für Türen bis 1100 mm Breite und 80 kg Gewicht. Für schwerere oder breitere Türen bis EN 6 (1400 mm, 120 kg) benötigen Sie den GEZE TS 5000. In Wohn- und Bürobereichen mit Standardtüren ist der TS 3000 die wirtschaftlichere Wahl. Welche Gleitschiene passt zum TS 3000?Der TS 3000 V wird mit der Standard-Gleitschiene geliefert. Für eine Öffnungsbegrenzung empfiehlt sich die T-Stop-Gleitschiene. Beachten Sie: ECline- und R-ISM-Gleitschienen sind ausschließlich für den TS 5000 konzipiert und nicht mit dem TS 3000 kompatibel. Eignet sich der TS 3000 für Brandschutztüren?Der TS 3000 V ist für Feuer- und Rauchschutztüren nach EN 1154 zugelassen. Für zweiflügelige Brandschutztüren mit Schließfolgeregelung benötigen Sie jedoch den TS 5000 IS oder den TS 4000 IS. Gestänge oder Gleitschiene — was sind die Unterschiede?Der TS 3000 V wird mit Gleitschiene geliefert und bietet ein flaches, unauffälliges Design. Eine Gestänge-Variante bietet GEZE beim TS 3000 nicht an. Wenn Sie ein Gestänge bevorzugen, schauen Sie sich den GEZE TS 4000 oder den GEZE TS 2000 NV an. Kann ich den TS 3000 V nachträglich mit Feststellung ausrüsten?Ja, der TS 3000 V lässt sich mit einer mechanischen Feststelleinheit nachrüsten. Für elektrische Feststellung (z. B. im Brandschutz) benötigen Sie dagegen einen Türschließer der TS 5000-Reihe wie den TS 5000 E.
