GEZE Mechanische Feststelleinheit für TS 5000 ECline

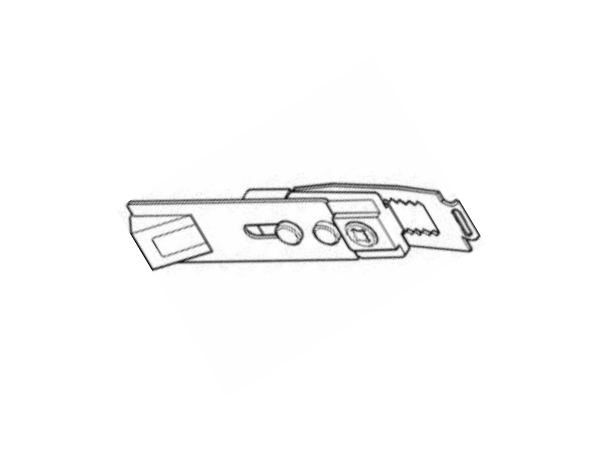

Mechanische Feststellung für GEZE TS 3000 / TS 5000Kurz & KnappMechanische Feststelleinheit zum Nachrüsten in Standard- oder T-Stop-GleitschieneHält die Tür in Offenlage (ca. 80°–130°) – ohne StromPassend für GEZE TS 3000 V und TS 5000 (Standard/T-Stop/Boxer 20,7 mm)Nicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit ermöglicht das Feststellen der Tür in Offenlage – ganz ohne elektrischen Anschluss. Sie wird direkt in die vorhandene Standard-Gleitschiene oder T-Stop-Gleitschiene eingesetzt und arretiert die Tür im gewählten Öffnungswinkel zwischen ca. 80° und 130°.Die Feststellung löst sich durch leichten Druck auf das Türblatt in Schließrichtung. Ideal für Büros, Praxen oder Gewerberäume, in denen Türen regelmäßig offen stehen sollen.Technische DatenEigenschaftWertTypMechanische FeststelleinheitFeststellbereichca. 80°–130°StromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätDiese Feststelleinheit passt in folgende GEZE Gleitschienen:Standard-Gleitschiene (Bautiefe 20,7 mm) für TS 3000 V und TS 5000T-Stop-Gleitschiene für TS 5000Nicht kompatibel mit ECline-Gleitschiene, ISM-Gleitschiene oder Boxer 12 mm-Gleitschiene – für diese gibt es jeweils eigene Feststelleinheiten.MontagehinweiseDie Feststelleinheit wird in die Gleitschiene eingesetzt und am Gleitstein befestigt. Die Montage ist auch nachträglich möglich, ohne den Türschließer zu demontieren. Die Feststellkraft lässt sich über eine Einstellschraube anpassen. GEZE Feststelleinheiten im Vergleich ModellArt.-Nr.TypFür Gleitschiene Mech. Feststellung TS 3000/5000071924Mechanisch, rastendStandard-Gleitschiene Feststelleinheit ISM118437Mechanisch, für ISMISM-Gleitschiene Feststelleinheit ECline148820Mechanisch, für EClineECline-Gleitschiene GEZE elektromechanische Feststelleinheit115782ElektromechanischStandard-Gleitschiene Mechanische Feststellungen halten die Tür in beliebiger Position offen. Die GEZE elektromechanische Feststelleinheit löst bei Rauch- oder Brandalarm automatisch aus. Häufige FragenKann die Feststelleinheit an Brandschutztüren verwendet werden?Nein. Brandschutztüren dürfen nur mit zugelassenen Feststellanlagen (elektrisch, mit Rauchmelder) offengehalten werden. Mechanische Feststellungen sind dort verboten.Welche Feststelleinheit brauche ich für die ECline-Gleitschiene?Für ECline gibt es eine eigene Feststelleinheit (Art.-Nr. 148820). Diese Einheit hier passt nur in Standard- und T-Stop-Gleitschienen.Muss die Gleitschiene für den Einbau abgenommen werden?Nein, die Feststelleinheit wird in die montierte Gleitschiene eingesetzt. Der Türschließer bleibt montiert.Lässt sich die Feststellkraft einstellen?Ja, über eine Einstellschraube an der Feststelleinheit. So passen Sie die Haltekraft an das Türgewicht an.Was bedeutet "überfahrbar"?Die Tür kann über den Feststellpunkt hinaus weiter geöffnet werden. Sie rastet beim Zurückschwingen wieder ein. Nicht überfahrbare Einheiten blockieren am Anschlag.Welche Feststelleinheit brauche ich für die ISM-Gleitschiene?Die Feststelleinheit für ISM-Gleitschiene (118437). Diese Einheit hier passt nicht in ISM-Gleitschienen.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung.Passt die mechanische Feststellung zu meinem TS 3000 oder TS 5000?Diese mechanische Feststelleinheit ist speziell für die GEZE TS 3000 und TS 5000 Reihe konzipiert. Sie wird in die vorhandene Gleitschiene eingesetzt. Prüfen Sie den Gleitschienen-Typ Ihrer Installation.Brauche ich Zubehör zur mechanischen Feststellung?Die Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. Weiteres Zubehör ist in der Regel nicht erforderlich.

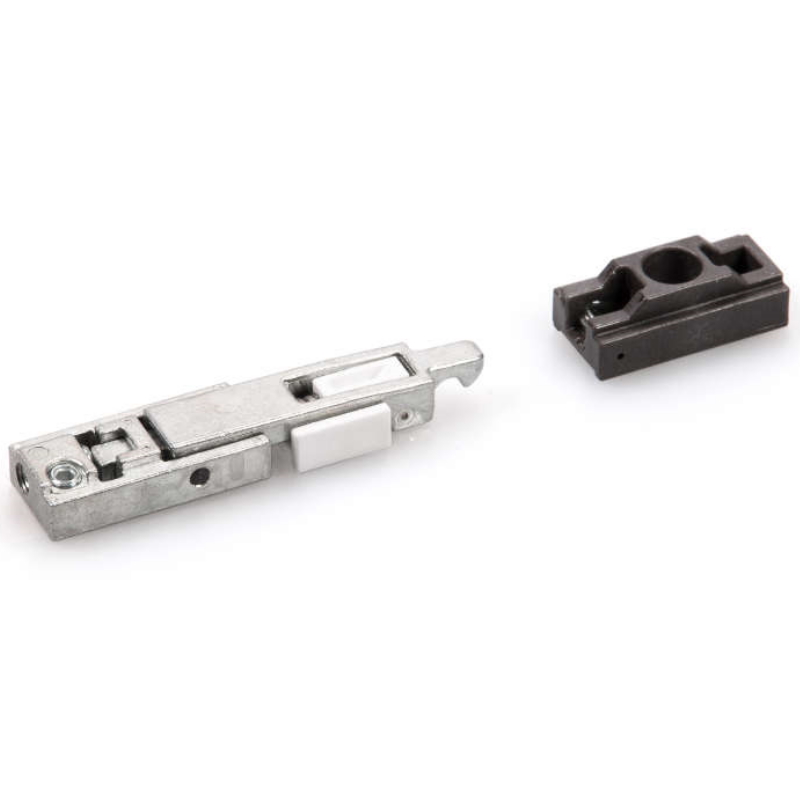

GEZE Mechanische Feststelleinheit für Boxer 12 mm-GleitschieneKurz & KnappMechanische Feststellung speziell für die BOXER-Gleitschiene (12 mm Bauhöhe)Hält die Tür in Offenlage – ohne StromNachrüstbar in vorhandene Boxer-GleitschieneNicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit für die GEZE BOXER 12 mm-Gleitschiene ermöglicht das Feststellen der Tür in Offenlage. Sie ist speziell für die flache Boxer-Gleitschiene mit 12 mm Bauhöhe konstruiert und wird direkt in diese eingesetzt.Die Arretierung löst sich durch leichten Druck auf das Türblatt in Schließrichtung. Ein elektrischer Anschluss ist nicht erforderlich.Technische DatenEigenschaftWertTypMechanische Feststelleinheit für BOXERGleitschienen-Bauhöhe12 mmStromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätAusschließlich kompatibel mit der GEZE BOXER-Gleitschiene (12 mm Bauhöhe).Nicht kompatibel mit Standard-Gleitschienen (20,7 mm), ECline- oder ISM-Gleitschienen. Für diese gibt es jeweils eigene Feststelleinheiten. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufig gestellte FragenPasst diese Feststelleinheit in eine TS 5000-Gleitschiene?Nein. Diese Variante ist ausschließlich für die BOXER-Gleitschiene mit 12 mm Bauhöhe. Für TS 5000 Standard-Gleitschienen verwenden Sie die Feststelleinheit Art.-Nr. 071924.Kann die Feststelleinheit nachträglich eingebaut werden?Ja. Die Feststelleinheit lässt sich in eine bereits montierte BOXER-Gleitschiene nachrüsten.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung, die im Brandfall automatisch auslöst.Welche mechanische Feststelleinheit passt zu meinem Türschließer?Die Kompatibilität hängt vom Türschließer-Modell und der Gleitschiene ab. GEZE bietet spezifische Feststelleinheiten für die 12-mm-Gleitschiene (Boxer), die ISM-Gleitschiene und die TS 5000 ECline. Prüfen Sie die Typenbezeichnung Ihrer Gleitschiene vor der Bestellung.Brauche ich Zubehör zur mechanischen Feststellung?Die mechanische Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. In der Regel ist kein weiteres Zubehör erforderlich. Stellen Sie sicher, dass Ihre Gleitschiene mit der Feststelleinheit kompatibel ist.

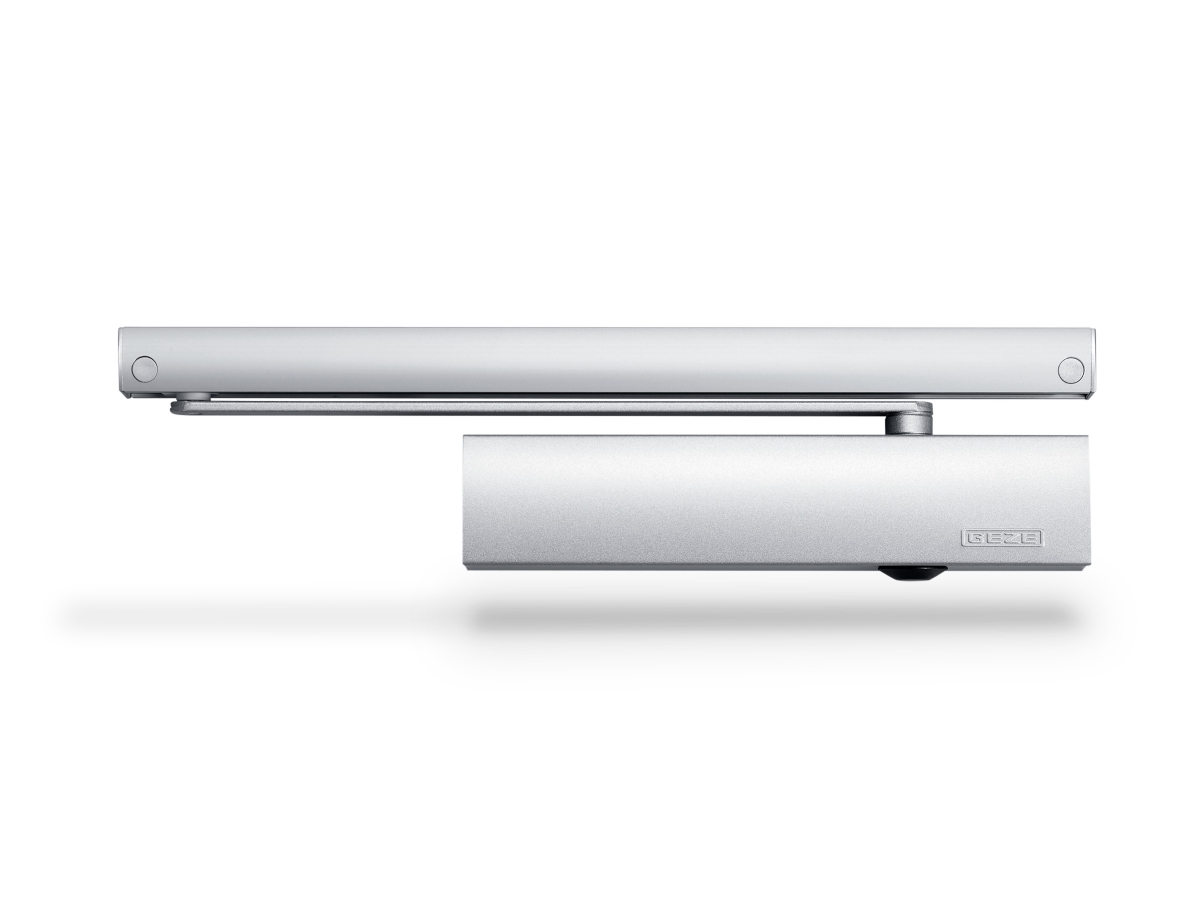

GEZE TS 5000 ECline mit Gleitschiene und FeststelleinheitBarrierefreier Gleitschienentürschließer mit Öffnungsunterstützung und mechanischer Feststelleinheit für einflügelige Türen bis 1250 mm nach DIN 18040 Kurz & KnappDer GEZE TS 5000 ECline mit Feststelleinheit verbindet barrierefreie Öffnungsunterstützung mit mechanischer FeststellungDie in die Gleitschiene integrierte ECline-Technologie reduziert den Kraftaufwand beim Öffnen erheblich — ideal für DIN 18040 konforme ZugängeDie mechanische Feststelleinheit hält die Tür ohne Strom in gewünschter PositionEN 3-5, bis 1250 mm FlügelbreiteNicht für Brandschutztüren geeignet. BeschreibungDer GEZE TS 5000 ECline mit Feststelleinheit ist ein obenliegender Gleitschienentürschließer, der speziell für barrierefreie Gebäudezugänge entwickelt wurde. Die in die Gleitschiene integrierte Öffnungsunterstützung (ECline-Technologie) ermöglicht ein besonders leichtes Öffnen der Tür — auch für Personen mit eingeschränkter Mobilität, Rollstuhlfahrer oder Kinder.Ergänzt wird der Türschließer durch eine mechanische Feststelleinheit, die direkt in der ECline-Gleitschiene montiert wird. Diese hält die Tür rein mechanisch in einer frei wählbaren Position offen. Die Haltekraft ist stufenlos einstellbar und die Feststellposition überfahrbar. Die Feststellung kann bei Bedarf ein- und ausgeschaltet werden.Wichtig: Die mechanische Feststelleinheit arbeitet ohne Strom und gibt die Tür bei Rauch oder Brand nicht automatisch frei. Der Einsatz an Feuer- und Rauchschutztüren ist daher nicht zulässig. Für Brandschutztüren sind elektrische Feststellanlagen erforderlich.Die Schließkraft ist stufenlos von EN 3 bis EN 5 einstellbar. Alle Funktionen — Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — sind von vorn zugänglich. Eine optische Schließkraftanzeige erleichtert die Einstellung. Der Türschließer eignet sich für rechts und links angeschlagene einflügelige Anschlagtüren bis 1250 mm Flügelbreite. VorteileBarrierefreie Öffnungsunterstützung: Die ECline-Technologie in der Gleitschiene reduziert den Kraftaufwand beim Öffnen erheblich — konform nach DIN 18040Mechanische Feststellung ohne Strom: Hält die Tür rein mechanisch in gewünschter Position offen, kein Stromanschluss erforderlichEinstellbare Haltekraft: Feststellkraft stufenlos anpassbar, Feststellposition überfahrbar, ein-/ausschaltbarKein erhöhter Montageaufwand: Gleiche Montage wie Standard-Gleitschienensysteme der TS 5000-SerieFür links und rechts angeschlagene Türen: Ohne Umstellung verwendbarAlle Funktionen von vorn einstellbar: Schließkraft, Schließgeschwindigkeit, Endschlag und ÖffnungsdämpfungOptische Schließkraftanzeige: Schnelle visuelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-5 (stufenlos einstellbar)Max. Flügelbreite1250 mmBarrierefreiheitDIN 18040 bis EN 5 (1250 mm)Schließkörper287 × 47 × 60 mmECline-Gleitschiene452,5 × 33 × 30 mmMax. Öffnungswinkel180°FeststellbereichStufenlos einstellbar (ca. 80°–130°)FeststellartMechanisch (ohne Strom)HaltekraftStufenlos einstellbar, ein-/ausschaltbarFeststellpositionÜberfahrbarÖffnungsdämpfungHydraulisch einstellbarEndschlagÜber Ventil (hydraulisch)SchließkraftanzeigeOptisch (von vorn ablesbar)TüranschlagRechts und links ohne UmstellungBrandschutzNicht zulässig (mechanische Feststellung) MontageartenMontageartPositionHinweisTürblattmontageBandseiteStandardmontage — alle Funktionen verfügbarKopfmontageBandgegenseiteÖffnungsdämpfung nicht wirksam EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJaEN 41100 mmJaEN 51250 mmJaHinweis: Die ECline-Öffnungsunterstützung ermöglicht Barrierefreiheit nach DIN 18040 über den gesamten Einstellbereich bis EN 5. MontagehinweiseDie Montage des GEZE TS 5000 ECline mit Feststelleinheit erfolgt in drei Schritten:Türschließer montieren: GEZE TS 5000 ECline Schließer auf dem Türblatt an der Bandseite befestigen. Die beiliegende Montageplatte ermöglicht eine saubere Montage ohne zusätzliches Zubehör.ECline-Gleitschiene montieren: Die Gleitschiene mit integrierter Öffnungsunterstützung am Türrahmen/Sturz befestigen. Der Gleitschienenhebel wird in den Schließer eingehängt.Feststelleinheit einsetzen: Die mechanische Feststelleinheit wird in die ECline-Gleitschiene eingesetzt. Haltekraft nach Bedarf einstellen.Montageplatte: Die Montageplatte für den Türschließer ist im Lieferumfang enthalten. Bei Sturzmontage kann ein separater Sturzfutterwinkel erforderlich sein.Einstellung: Alle Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung) sind von vorn einstellbar. Die optische Schließkraftanzeige zeigt die eingestellte EN-Größe an. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN 18040: Barrierefreies Bauen — Öffnungskräfte erfüllt bis EN 5 (1250 mm)CE-KennzeichnungHinweis: Der GEZE TS 5000 ECline ohne Feststelleinheit ist für Feuer- und Rauchschutztüren zugelassen. Mit mechanischer Feststelleinheit ist der Einsatz an Brandschutztüren nicht zulässig, da die Tür bei Rauch nicht automatisch freigegeben wird. Häufig gestellte FragenWas ist der Unterschied zwischen ECline und einem Standard-TS 5000?Der GEZE TS 5000 ECline verfügt über eine in die Gleitschiene integrierte Öffnungsunterstützung. Die Tür lässt sich dadurch mit deutlich weniger Kraftaufwand öffnen. Der Standard-TS 5000 hat diese Funktion nicht und deckt dafür den Bereich EN 2-6 ab (ECline: EN 3-5).Kann ich die mechanische Feststellung nachträglich deaktivieren?Ja. Die Feststelleinheit ist ein- und ausschaltbar. Im ausgeschalteten Zustand verhält sich der Türschließer wie ein GEZE TS 5000 ECline ohne Feststellung.Warum darf die mechanische Feststellung nicht an Brandschutztüren verwendet werden?Mechanische Feststelleinheiten halten die Tür rein mechanisch offen — ohne elektrische Anbindung an einen Rauchmelder. Bei Rauch oder Brand wird die Tür nicht automatisch freigegeben. An Brandschutztüren sind nach Bauordnung nur elektrische Feststellanlagen mit Rauchauslösung zulässig.Welche Alternative gibt es für Brandschutztüren mit Feststellung und ECline?Für Brandschutztüren eignet sich der GEZE TS 5000 E ECline mit elektrischer Feststellung oder der GEZE TS 5000 R ECline mit integriertem Rauchschalter in der R-Gleitschiene.Was ist im Lieferumfang enthalten?Das Komplett-Set enthält: GEZE TS 5000 ECline Schließer EN 3-5 (143640), ECline-Gleitschiene mit Öffnungsunterstützung (143572), mechanische Feststelleinheit (148820), Montageplatte, Montagematerial und Bohrschablone.Ist die Öffnungsunterstützung abschaltbar?Ja. Die ECline-Öffnungsunterstützung kann bei Bedarf deaktiviert werden, beispielsweise bei starker Windbelastung oder Druckunterschieden. Häufige Fragen zur Türschließer-AuswahlWas bringt die Feststelleinheit beim ECline?Die mechanische Feststelleinheit (Art. 148820) hält die Tür in einer festen Position offen — ohne Strom. Im Unterschied zu elektrischen Feststellanlagen (TS 5000 E/R) schließt die Tür nicht automatisch bei Alarm, sondern muss manuell gelöst werden. Daher nicht für Brandschutztüren mit Feststellpflicht geeignet.Für welche Anwendungen eignet sich der ECline mit Feststellung?Für barrierefreie Innentüren ohne Brandschutzanforderung, die zeitweise offen stehen sollen — z.B. Praxistüren, Büroflure, Zugangstüren in Pflegeeinrichtungen. Für Brandschutztüren mit Offenhaltung brauchen Sie den TS 5000 E oder R.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Nicht der ECline mit Feststellung (mechanisch, keine Brandschutz-Auslösung). Sondern: TS 5000 EFS (Freilauf + externe RSZ) oder TS 5000 RFS (Freilauf + integrierter Rauchmelder). Beide schließen im Brandfall selbstständig.Welche EN-Klasse brauche ich?Der ECline mit Feststellung hat EN 3-5 (bis 1250 mm). Für breitere Türen (bis 1400 mm / EN 6) den TS 5000 mit Normalschiene und Feststelleinheit (Art. 017924) oder den TS 5000 E/R verwenden.Kann ich die Feststelleinheit nachrüsten?Ja. Wenn Sie bereits einen TS 5000 ECline haben, können Sie die mechanische Feststelleinheit (Art. 148820) nachträglich in die ECline-Gleitschiene einsetzen. Der Schließerkörper bleibt unverändert.Wie oft muss der ECline mit Feststellung gewartet werden?Jährliche Kontrolle: Öffnungsunterstützung, Feststellfunktion und Schließkraft prüfen. Da keine Brandschutz-Feststellanlage, entfällt die Pflichtprüfung nach DIN 14677. Welcher TS 5000 für welchen Einsatz?Der TS 5000 ECline mit Feststellung kombiniert Barrierefreiheit mit mechanischer Offenhaltung. Die Tabelle zeigt die Unterschiede zu elektrischen Feststellanlagen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE Mechanische Feststelleinheit für ISM-GleitschieneKurz & KnappMechanische Feststellung für die ISM-Gleitschiene an 2-flügeligen TürenHält den Gangflügel in Offenlage – ohne StromWird in die vorhandene ISM-Gleitschiene eingesetztNicht für Brandschutztüren geeignetProduktbeschreibungDie mechanische Feststelleinheit für die GEZE ISM-Gleitschiene ermöglicht das Feststellen des Gangflügels an 2-flügeligen Türanlagen. Sie wird direkt in die ISM-Gleitschiene (Bandseite/Gangflügel) eingesetzt.Die Feststellung arbeitet rein mechanisch ohne elektrischen Anschluss. Durch leichten Druck auf den Gangflügel in Schließrichtung löst sich die Arretierung.Technische DatenEigenschaftWertTypMechanische Feststelleinheit für ISMEinsatz2-flügelige Türen (Gangflügel)StromversorgungKeine (rein mechanisch)BrandschutzNicht für BrandschutztürenKompatibilitätKompatibel mit der ISM-Gleitschiene für:GEZE TS 5000 IS / TS 5000 ISMGEZE TS 5000 L-ISMGEZE TS 5000 E-ISMNicht kompatibel mit Standard-, ECline- oder T-Stop-Gleitschienen. Für diese gibt es jeweils eigene Feststelleinheiten. GEZE Feststelleinheiten im Vergleich ModellArt.-Nr.TypFür Gleitschiene Mech. Feststellung TS 3000/5000071924Mechanisch, rastendStandard-Gleitschiene Feststelleinheit ISM118437Mechanisch, für ISMISM-Gleitschiene Feststelleinheit ECline148820Mechanisch, für EClineECline-Gleitschiene E-Feststellung für GEZE Gleitschienen115782ElektromechanischStandard-Gleitschiene Mechanische Feststellungen halten die Tür in beliebiger Position offen. Die E-Feststellung für GEZE Gleitschienen löst bei Rauch- oder Brandalarm automatisch aus. Häufige FragenWird der Standflügel ebenfalls festgestellt?Nein, die Feststelleinheit wird in die ISM-Gleitschiene des Gangflügels eingesetzt. Für den Standflügel gibt es keine mechanische Feststellung in der ISM-Schiene.Kann die Feststelleinheit nachgerüstet werden?Ja, sie wird in die vorhandene ISM-Gleitschiene eingesetzt — ohne den Türschließer zu demontieren.Passt die Feststelleinheit auch in eine Standard-Gleitschiene?Nein, für Standard-Gleitschienen gibt es die mechanische Feststelleinheit 071924. Jede Gleitschiene hat ihre eigene Feststelleinheit.Darf die ISM-Feststelleinheit an Brandschutztüren?Nein. Mechanische Feststellungen sind an Brandschutztüren verboten. Dort müssen zugelassene elektrische Feststellanlagen mit Rauchmelder eingesetzt werden.Lässt sich die Haltekraft einstellen?Ja, die Feststellkraft wird über eine Einstellschraube angepasst.Ist die Feststelleinheit überfahrbar?Ja, die ISM-Feststelleinheit ist überfahrbar. Die Tür kann über den Feststellpunkt hinaus geöffnet werden und rastet beim Zurückschwingen wieder ein.KaufentscheidungMechanische Feststellung oder elektrische Feststellanlage?Die mechanische Feststellung hält die Tür in einer gewünschten Position offen — ohne Strom. Sie ist NICHT für Brandschutztüren zugelassen. Für Brandschutztüren benötigen Sie eine elektrische Feststellanlage mit Rauchmelder und DIBt-Zulassung, die im Brandfall automatisch auslöst.Welche mechanische Feststelleinheit passt zu meinem Türschließer?Die Kompatibilität hängt vom Türschließer-Modell und der Gleitschiene ab. GEZE bietet spezifische Feststelleinheiten für die 12-mm-Gleitschiene (Boxer), die ISM-Gleitschiene und die TS 5000 ECline. Prüfen Sie die Typenbezeichnung Ihrer Gleitschiene vor der Bestellung.Brauche ich Zubehör zur mechanischen Feststellung?Die mechanische Feststelleinheit wird in die vorhandene Gleitschiene eingesetzt. In der Regel ist kein weiteres Zubehör erforderlich. Stellen Sie sicher, dass Ihre Gleitschiene mit der Feststelleinheit kompatibel ist.

GEZE ECline-Gleitschiene TS 5000 – Barrierefreie ÖffnungsunterstützungKurz & KnappGleitschiene mit integrierter Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040Passend für GEZE TS 5000 und TS 5000 L – EN 3-5, bis 1250 mm Flügelbreite30 mm Bauhohe – flaches, dezentes DesignÖffnungsunterstützung bei Bedarf abschaltbar (z. B. bei Druckunterschieden)ProduktbeschreibungDie GEZE ECline-Gleitschiene verwandelt einen GEZE TS 5000 oder TS 5000 L in einen barrierefreien Türschließer. Die in die Gleitschiene integrierte Öffnungsunterstützung reduziert die Öffnungskraft auf unter 47 N – die Anforderung der DIN 18040 für barrierefreie Zugänge wird damit erfüllt.Die Montage erfolgt ausschließlich auf der Bandseite. Mit nur 30 mm Bauhöhe fügt sich die Schiene unauffällig ins Türbild ein. Die Öffnungsunterstützung lässt sich bei Wind oder Druckunterschieden abschalten, um ein unbeabsichtigtes Öffnen zu verhindern.Technische DatenEigenschaftWertEN-KlassenEN 3–5Max. Flügelbreite1250 mmBauhöhe30 mmMontageBandseiteBarrierefreiheitDIN 18040 (Öffnungskraft < 47 N)ÖffnungsunterstützungIntegriert, abschaltbarKompatibilitätDie ECline-Gleitschiene ist kompatibel mit folgenden GEZE Schließkörpern:GEZE TS 5000GEZE TS 5000 L (für Flügelbreiten bis 1250 mm)Optional ergänzbar mit der mechanischen Feststelleinheit für ECline zum Feststellen der Tür in Offenlage.MontagehinweiseDie ECline-Gleitschiene wird anstelle der Standard-Gleitschiene auf der Bandseite montiert. Der Schließkörper (GEZE TS 5000 / TS 5000 L) wird auf das Türblatt geschraubt, die ECline-Gleitschiene auf den Türsturz. Eine GEZE Montageplatte kann bei ungenügenden Sturzbedingungen verwendet werden. GEZE Gleitschienen im Vergleich — welche Schiene für welchen Einsatz? Die TS 5000 Familie bietet verschiedene Gleitschienen für unterschiedliche Funktionen. Die Standardgleitschiene reicht für die meisten Anwendungen, Spezialschienen erweitern den Funktionsumfang. ModellTypFunktionBesonderheit Gleitschiene TS 5000StandardGrundschieneFür TS 5000, TS 3000 V, Feststelleinheit nachrüstbarGleitschiene TS 3000Standard (TS 3000)GrundschieneNur für TS 3000 V (eigene Befestigung)ECline-GleitschieneEClineÖffnungsunterstützungBarrierefrei, abschaltbarT-Stop-GleitschieneT-StopÖffnungsbegrenzungIntegrierter AnschlagR-GleitschieneR (Feststellanlage)Rauchschalter + Feststellung230V, DIBt-ZulassungR-ISM-GleitschieneR-ISMSchließfolge + RauchschalterZweiflügelig, Bandseite Häufig gestellte FragenWas ist der Unterschied zwischen ECline-Gleitschiene und Standard-Gleitschiene?Die ECline-Gleitschiene hat eine integrierte Öffnungsunterstützung, die die Öffnungskraft auf unter 47 N reduziert. Die Standard-Gleitschiene bietet diese Funktion nicht.Kann die ECline-Gleitschiene auch an einem TS 3000 verwendet werden?Nein. Die ECline-Gleitschiene ist ausschließlich für den GEZE TS 5000 und TS 5000 L konzipiert.Kann die Öffnungsunterstützung deaktiviert werden?Ja. Die Öffnungsunterstützung kann bei Bedarf abgeschaltet werden, beispielsweise bei starkem Wind oder Druckunterschieden im Gebäude.Ist die mechanische Feststelleinheit im Lieferumfang enthalten?Nein. Die mechanische Feststelleinheit für ECline ist separat erhältlich. Kaufberatung: ECline-Gleitschiene — Barrierefreiheit am TS 5000 ECline oder Standard-Gleitschiene — wann lohnt sich der Aufpreis?Die ECline-Gleitschiene reduziert die Öffnungskräfte um bis zu 30 % gegenüber der Standard-Gleitschiene. Sie ist die richtige Wahl, wenn Sie DIN 18040 (barrierefreies Bauen) einhalten müssen oder den Bedienkomfort maximieren wollen — z. B. in Pflegeeinrichtungen, Krankenhäusern oder öffentlichen Gebäuden. Erfüllt die ECline-Gleitschiene die DIN 18040?Die ECline senkt die Öffnungskräfte deutlich und unterstützt die Einhaltung der Grenzwerte nach DIN 18040-1 (max. 47 N Öffnungsmoment). Ob die 47 N erreicht werden, hängt zusätzlich von Türgewicht, Dichtungen und eingestellter EN-Klasse ab. Bei schweren Türen empfiehlt sich ein Praxistest nach Montage. Kann ich eine bestehende Gleitschiene gegen ECline tauschen?Ja, die ECline-Gleitschiene nutzt die gleiche Montageplatte wie die Standard-Gleitschiene. Der Türschließerkörper bleibt montiert — nur die Schiene wird getauscht. Das macht die Nachrüstung schnell und wirtschaftlich. Gibt es die ECline auch mit Feststellung?Ja, den TS 5000 ECline mit Feststellung gibt es als Komplettset. Alternativ können Sie die mechanische Feststelleinheit ECline separat nachrüsten. ECline oder T-Stop — was brauche ich?Die ECline reduziert Öffnungskräfte (Barrierefreiheit), die T-Stop-Gleitschiene begrenzt den Öffnungswinkel (Wandschutz). Beide Funktionen schließen sich nicht aus — es sind aber separate Schienen. Eine Kombination beider Funktionen in einer Schiene gibt es nicht.

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.
