DICTATOR EDH 35 — Endlagendämpfer
546,90 €*
inkl. MwSt
459,58 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR EDH 35 — Endlagendämpfer
Einseitiger Endlagendämpfer der Baureihe EDH 35 mit 35 mm Zylinderdurchmesser. Ausgelegt für große Aufprallmassen bis 6.000 kg — die maximale Dämpfkraft hängt von der Hublänge ab: je kürzer der Hub, desto höher die Dämpfkraft.
Kurz & Knapp
- Einseitiger Endlagendämpfer (EDH), Zylinder Ø 35 mm
- Für Aufprallmassen bis 6.000 kg
- Hublängen 50 bis 200 mm, Dämpfkraft bis 17.500 N
- Zahnregulierung, Dämpfung konstant oder progressiv
- Innengewinde M8x20 in der Kolbenstange, Schraube im Lieferumfang
- Zwei Befestigungsgewinde M24x1 vorne und hinten am Zylinder
Produktbeschreibung
Die Baureihe EDH 35 ist für große Aufprallmassen vorgesehen. Die maximale Dämpfkraft hängt von der Hublänge ab: je kürzer der Hub, desto höher die Dämpfkraft. Bei 50 mm Hub nimmt der Dämpfer bis zu 17.500 N auf, bei 200 mm Hub sind es 4.400 N — die aufnehmbare Energie pro Hub bleibt mit 438 Nm über alle Ausführungen gleich.
Die Standardausführung wird mit Innengewinde in der Kolbenstange geliefert. Als Zubehör steht ein Puffer unter der Bestell-Nr. 205111 zur Verfügung (Ø 30 mm, Gewinde M8).
Die Rückstellung der Kolbenstange übernimmt eine innenliegende Feder mit 45 bis 60 N Rückstellkraft.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | EDH 35 (einseitig) |
| Zylinderdurchmesser | 35 mm |
| Kolbenstangendurchmesser | 12 mm |
| Hublänge (Standard) | 50 / 70 / 100 / 150 / 200 mm |
| Aufprallmasse | max. 6.000 kg |
| Dämpfkraft | 4.400 – 17.500 N (abhängig von der Hublänge) |
| Energie pro Hub | max. 438 Nm |
| Aufprallgeschwindigkeit | 0,08 bis 2,0 m/s |
| Korrekturfaktor | fₖ = 2,5 |
| Regulierung | Zahnregulierung |
| Dämpfungsverhalten | konstant, progressiv |
| Rückstellkraft | 45 – 60 N (innenliegende Feder) |
| Kolbenstangenanschluss | Innengewinde M8x20 mit Schraube |
| Befestigung | zwei Gewinde M24x1 vorne und hinten am Zylinder |
| Hübe pro Minute | maximal 10 |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |

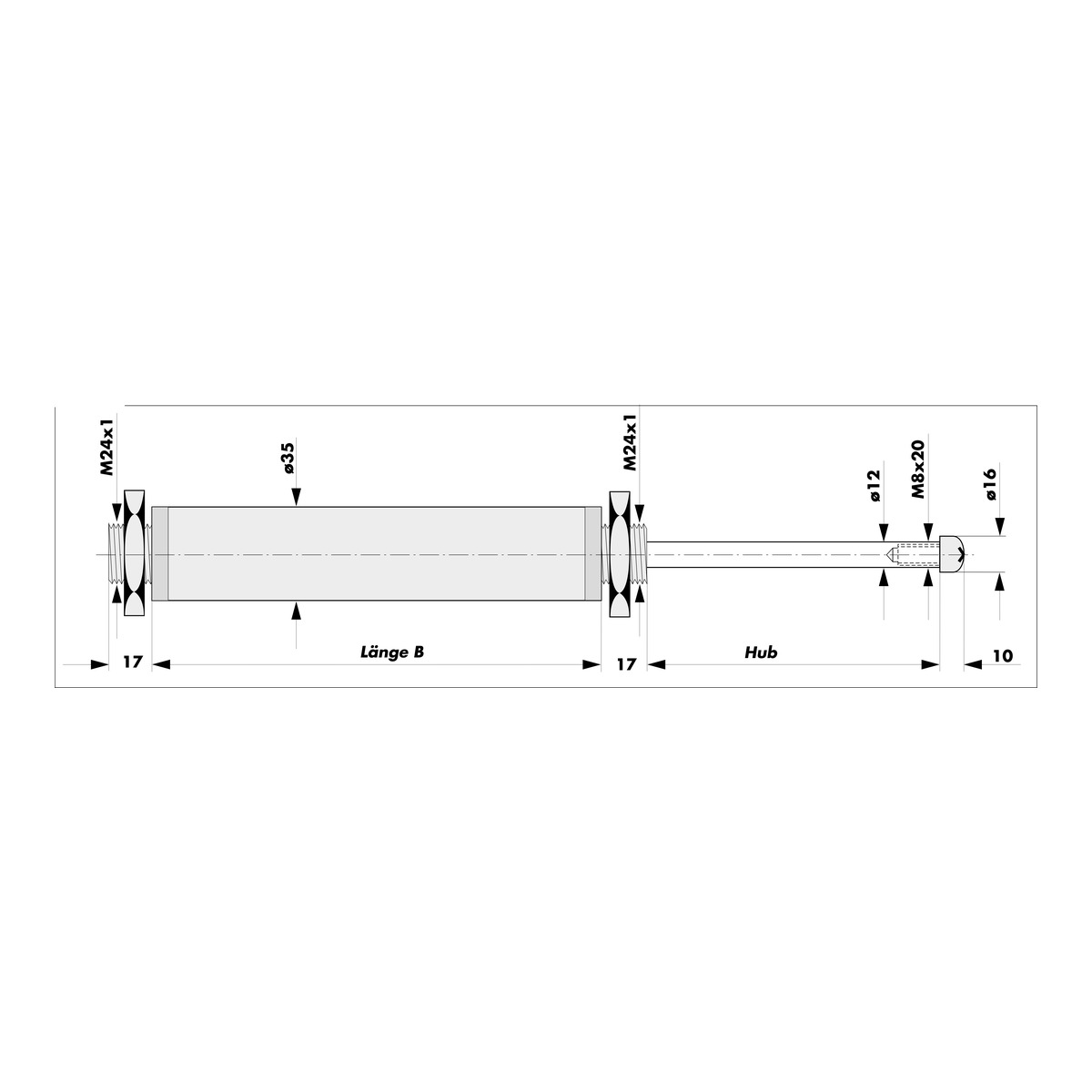

Ausführungen und Bestellnummern
| Bestell-Nr. | Hub [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Energie/Hub max. [Nm] | Länge B [mm] | Dämpfungsart |
|---|---|---|---|---|---|---|
| 200309 | 50 | 6.000 | 17.500 | 438 | 184 | konstant |
| 200310 | 70 | 6.000 | 12.500 | 438 | 204 | konstant |
| 200311 | 100 | 6.000 | 8.800 | 438 | 230 | konstant |
| 200312 | 150 | 6.000 | 5.800 | 438 | 288 | konstant |
| 200500 | 200 | 6.000 | 4.400 | 438 | 330 | konstant |
Vorteile
- Große Aufprallmassen — Bis 6.000 kg — die stärkste Baureihe unterhalb der EDH 69
- Konstante Energieaufnahme — 438 Nm pro Hub über alle Hublängen
- Zwei Befestigungsgewinde — Gewinde vorne und hinten am Zylinder für beidseitige Montage
- Integrierte Rückstellfeder — Kolbenstange fährt selbsttätig wieder aus
- Zahnregulierung — Dämpfkraft durch Herausziehen und Drehen der Kolbenstange einstellbar
Anwendungsbereich
Schwere Schiebetore, Verschieberegale und Maschinenschlitten — überall dort, wo große Massen kurz vor der Endlage kontrolliert abgebremst werden müssen.
Passende Produkte
Häufige Fragen
Welche Dämpfkraft hat der EDH 35?
Die Dämpfkraft hängt von der Hublänge ab: 17.500 N bei 50 mm Hub, 12.500 N bei 70 mm, 8.800 N bei 100 mm, 5.800 N bei 150 mm und 4.400 N bei 200 mm Hub.
Worin unterscheidet sich der EDH 35 vom EDH 28?
Der EDH 35 hat 35 mm Zylinderdurchmesser und nimmt Aufprallmassen bis 6.000 kg auf, der EDH 28 bis 3.000 kg. Auch die Energie pro Hub liegt mit 438 Nm deutlich über den 154 Nm der Baureihe EDH 28.
Wie wird die Kolbenstange befestigt?
Die Standardausführung hat ein Innengewinde M8x20 in der Kolbenstange; die passende Schraube gehört zum Lieferumfang. Als Zubehör ist ein Puffer unter der Bestell-Nr. 205111 erhältlich.
Wie wird die Dämpfkraft eingestellt?
Über die Zahnregulierung: Kolbenstange herausziehen und drehen. Die Dämpfung ist damit stufenlos an die Anwendung anpassbar.
