DICTATOR Befestigungsklotz EDH 28 / ZDH 28, Aluminium
115,38 €*
inkl. MwSt
96,96 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR Befestigungsklotz EDH 28 / ZDH 28, Aluminium

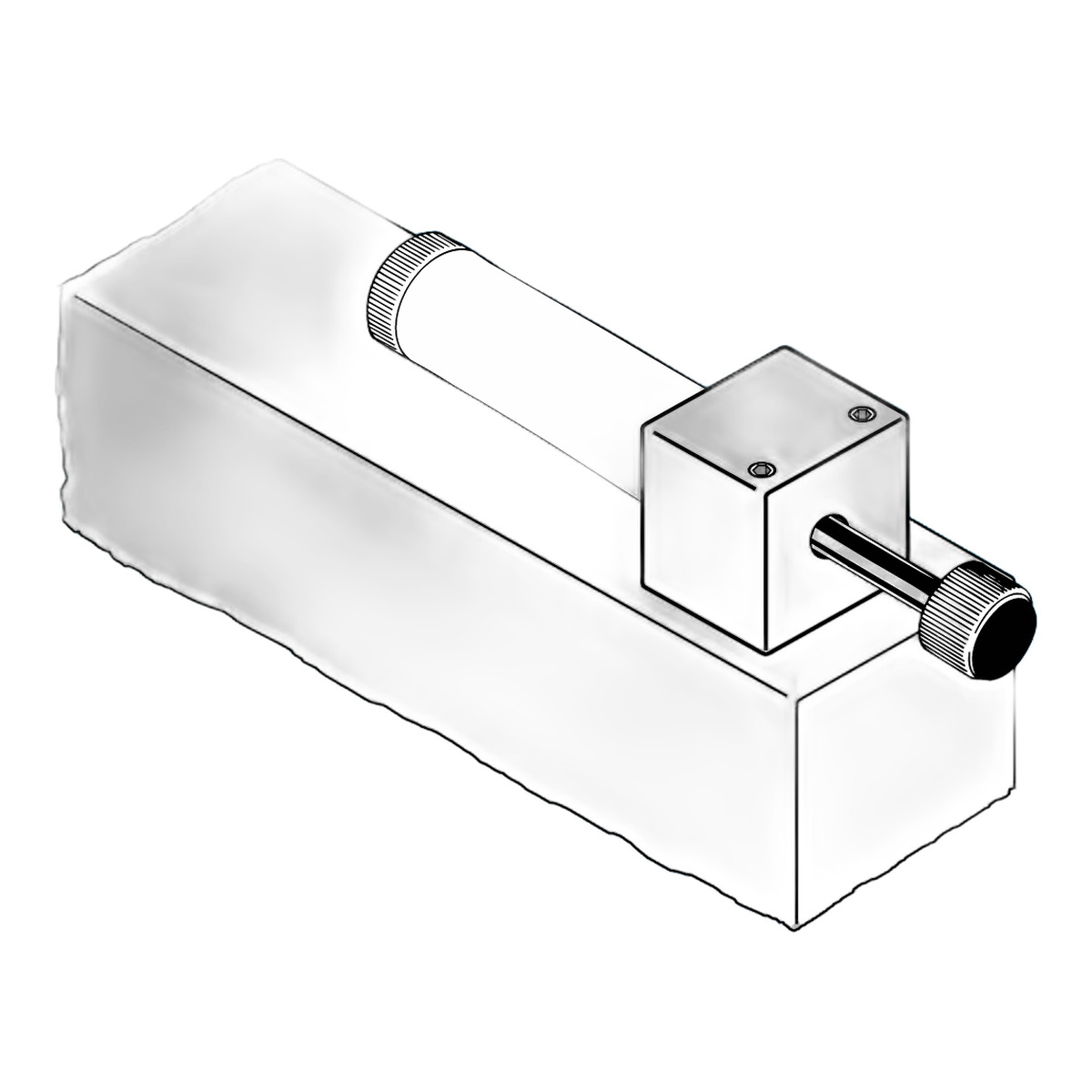

Befestigungsklotz aus Aluminium für Endlagendämpfer der Baureihen EDH 28 und ZDH 28. Der Dämpferzylinder wird in das Gewinde M16x1 geschraubt, der Klotz über zwei Senkbohrungen befestigt.
Kurz & Knapp
- Befestigungszubehör für DICTATOR Endlagendämpfer EDH 28 und ZDH 28
- Aluminium, 35 x 35 mm
- Gewinde M16x1 für den Dämpferzylinder
- Zwei Bohrungen mit Senkung Km 5 nach DIN 74
- DICTATOR Bestell-Nr. 205199
Produktbeschreibung
Für die Endlagendämpfer der Baureihen EDH 28 und ZDH 28 bietet DICTATOR serienmäßiges Befestigungszubehör an. Der Befestigungsklotz aus Aluminium nimmt den Dämpferzylinder über das Gewinde M16x1 auf und wird über zwei Senkbohrungen befestigt.
DICTATOR nennt den Befestigungsklotz auch als Zubehör zu den Dämpfern EDH 28, EDH M 28 und ZDH 28 aus dem Programm „Dämpfungstechnik für Brandschutz-Schiebetore“.
Passend für
- DICTATOR EDH 28 — einseitig, Zylinder Ø 28 mm
- DICTATOR EDH M 28 — mit Magnet
- DICTATOR ZDH a 28, DICTATOR ZDH aeg 28 und DICTATOR ZDH bg 28 — zweiseitig
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Zubehörart | Befestigungsklotz |
| Material | Aluminium |
| Außenmaß | 35 x 35 mm |
| Gewinde | M16x1 |
| Bohrungen | 2, Senkung Km 5 nach DIN 74 |
| Passend für | EDH 28, EDH M 28, ZDH 28 |
| Bestell-Nr. | 205199 |
Häufige Fragen
Für welche DICTATOR Endlagendämpfer passt der Befestigungsklotz 205199?
Für die Baureihen EDH 28 und ZDH 28, also die Dämpfer mit Zylinder Ø 28 mm und Befestigungsgewinde M16x1. DICTATOR nennt ihn ausdrücklich auch beim EDH M 28 mit Magnet.
Befestigungsklotz oder Befestigungswinkel?
Der Befestigungswinkel ist insbesondere für Schiebetore mit Röhrenlaufwerken vorgesehen und wird mit seiner Gegenplatte direkt in der Laufschiene des Tores montiert. Der Befestigungsklotz nimmt den Dämpferzylinder über das Gewinde M16x1 auf und wird über zwei Senkbohrungen befestigt.
Aus welchem Material ist der Befestigungsklotz 205199?
Aus Aluminium. Den Befestigungswinkel führt DICTATOR in verzinktem Stahl.
| Zubehörart: | Befestigungsklotz |
|---|---|
| Passend für: | EDH 28, EDH M 28, ZDH 28 |
