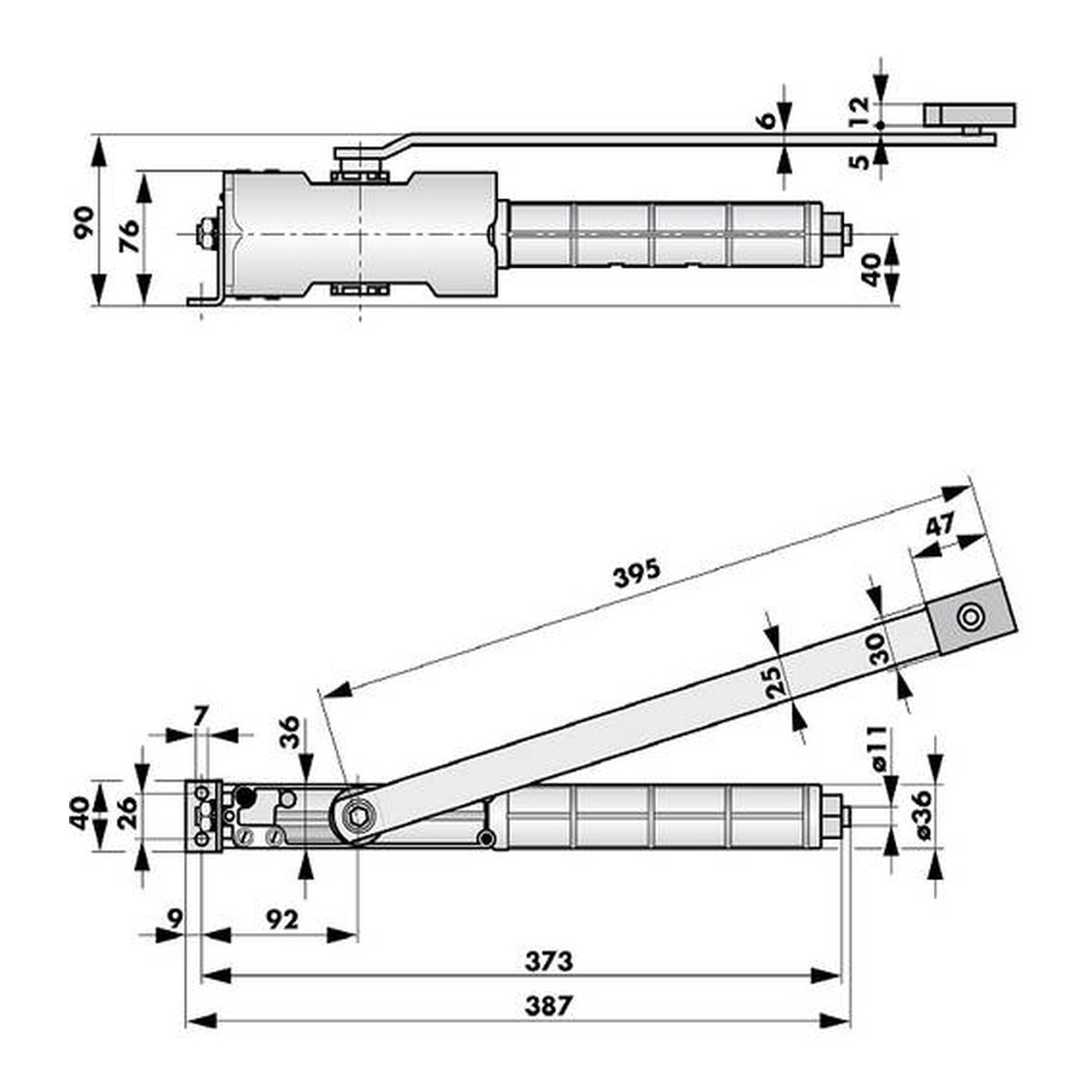

Der Lifttürschließer Phantom PH 90 ist das Nachfolgemodell des Türschließers Phantom.
Durch eine Neukonstruktion des Gehäuses kann der Phantom PH 90 sowohl für rechte als auch linke Türen verwendet werden.
Damit wurde gerade für den Service eine wesentliche Erleichterung erreicht. Der Phantom PH 90 ist voll austauschbar gegen die alte Ausführung. Allerdings läßt sich der Hebel der alten Ausführung nicht für den neuen Phantom PH 90 verwenden. Der Phantom PH 90 wird daher generell mit Hebel ausgeliefert.
Der Phantom PH 90 ist für Türen mit einer Türbreite von 700 bis 900 mm und einem Gewicht bis 60 kg geeignet.
Universal-Türdämpfer Junior
Speziell für den Innenausbau, Ladenund Möbelbau, Apothekeneinrichtungen und Medizintechnik liefert DICTATOR die bewährte Dämpfungstechnik der DICTATOR Türdämpfer im "Kleinstformat". Der Türdämpfer Junior verhindert das Zuknallen von Fliegentüren, Türchen in Möbeln, Klappen oder Schubladen. Er dämpft die Schließbewegung auf den letzten Zentimetern sanft ab. Er ist dadurch z.B. auch für Schubladen geeignet, die ohne Ruck schließen müssen, da sie empfindliche Gegenstände enthalten (z.B. bei optischen Geräten). Die Tür, Klappe oder Schublade wird sanft zugezogen und sicher zugehalten. Der Junior zeichnet sich durch seine sehr kleinen Abmessungen aus. Diese ermöglichen seinen Anbau auch bei beengten Platzverhältnissen. Ein weiterer großer Vorteil des Junior ist seine "Verwandlungsfähigkeit": bei gleichen Gehäuseabmessungen arbeitet er entweder auf Druck oder Zug (siehe gestrichelte Variante in der Maßzeichnung auf der folgenden Seite). Der Junior ist komplett aus Nirosta und daher für die unterschiedlichsten Einsatzbereiche geeignet (z.B. auch Lebensmittelsektor, feuchte Umgebung).Die Türdämpfer Junior auf Druck und auf Zug unterscheiden sich lediglich in der Position des Rollenbügels. Bei der Ausführung auf Zug ist der Rollenbügel in der hinteren Gehäusebohrung befestigt und zeigt auch nach hinten (siehe gestrichelte Zeichnung). Diese Ausführung kommt z.B. zum Einsatz, wenn der Türdämpfer an der Hinterkante einer Schublade angebracht ist und der Haken hinten an der Schrankwand.
DICTATOR Schacht-Türdämpfer des Typ ED STD 3 wurden speziell konstruiert, um Drehflügel-Türen abzudämpfen, die mit Federkraft automatisch schließen. Er wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Die Kolbenstange des Dämpfers ragt durch die Zarge hindurch und trifft auf die bandseitige Stirnfläche des Türflügels. Zum Schutz des Türblattes muß dort, wo die Kolbenstange auftrifft ein gehärtetes "Anschlagplättchen" angebracht werden. Der Dämpfer ED STD 3 arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter, so daß die einstellbare Dämpfung über den gesamten Kolbenstangenhub wirksam ist und hierdurch die Türe sicher abgebremst wird. Höchste Belastbarkeit und lange Lebensdauer des Dämpfers werden durch eine vergütete Kolbenstangenführung in Verbindung mit Spezialdichtungen erreicht. Ein Polyurethan-Abstreifring verhindert das Verschmutzen und Beschädigen der Führungs- und Dichtelemente. Für die Lebensdauer der Türkonstruktion ist es wichtig, daß besonders stabile Türbänder verwendet werden.
Gelenk für Dictator Rohrtürschließer RTS
Ersatzteil für den Rohrtürschließer
Merkmale:- Kurzes Glenk: besteht aus 3 Gummiteilen - Langes Gelenk: besteht aus 5 Gummiteilen
Lieferumfang: Gelenk für RTS inkl. Austauschanleitung, Gelenkbolzen und Sicherungsring
Bestellangaben:
Bezeichnung
Bestellnummer
Kurzes Gelenk für Dictator RTS
400584
Langes Gelenk für Dictator RTS
400585
DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen
DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt
3D-Aluminium-Türband zur Befestigung mit Einschraubmuttern
stufenlos 3-dimensional verstellbarDIN rechts und DIN links verwendbarschraubbar / wartungsfrei
DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz)
V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren
Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt.
Montage des DICTATOR V 1600 F:
Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise:
Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird.
Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011.
Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)
Beschreibung
Haken
Bestellnummer
Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt
100910111013
300960300963300973
Montageplatte V 1600F für Brandschutztüren
205212
Montageplatte Haken V 1600F an Brandschutztüren
205231XL
