Dictator Gelenk für Rohrtürschließer RTS
117,69 €*
inkl. MwSt
98,90 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
Dictator Gelenk für Rohrtürschließer RTS
Kurz & Knapp
- Ersatzgelenk für die DICTATOR Rohrtürschließer RTS
- Elastischer Kunststoff mit innenliegenden Stahlseilen
- Zwei Ausführungen: langes Gelenk 400585, kurzes Gelenk 400584
- Die Wahl richtet sich nach der Länge des RTS, nicht nach dem Türmaterial
- Verschleißteil — der Schließer bleibt beim Tausch erhalten
Ersatzgelenk für DICTATOR Rohrtürschließer RTS
Das Gelenk ist das Verschleißteil der DICTATOR Rohrtürschließer RTS. Es besteht aus elastischem Kunststoff mit innenliegenden Stahlseilen und verbindet den im Türblatt eingelassenen Schließer mit der Gegenplatte an der Zarge. Beim Öffnen der Tür wird es herausgezogen und spannt die Schließfeder im hinteren Bereich des Rohrs.
Das Gelenk lässt sich einzeln tauschen — der Rohrtürschließer selbst bleibt erhalten und muss nicht ersetzt werden. Angeboten wird es in zwei Ausführungen: als langes Gelenk für die langen RTS-Ausführungen und als kurzes Gelenk für die kurzen. Maßgeblich ist also die Baulänge des vorhandenen Schließers, nicht das Material der Tür.
Vorteile
- Original-Ersatzteil — passgenau für die DICTATOR Rohrtürschließer RTS
- Abriebfestes Spezialgelenk — elastischer Kunststoff mit innenliegenden Stahlseilen
- Schließer bleibt in der Tür — getauscht wird nur das Verschleißteil
- Zwei Ausführungen — langes und kurzes Gelenk decken alle RTS-Bestellnummern ab
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Bauart | elastisches Kunststoffgelenk mit innenliegenden Stahlseilen |
| Seilenden | Alukauschen, links und rechts eingehängt |
| Ausführungen | langes Gelenk (400585), kurzes Gelenk (400584) |
| Funktion | verbindet Rohrtürschließer und Gegenplatte, spannt beim Öffnen die Schließfeder |
| Werkzeug für den Tausch | Schlüsselweite 27, Beißzange, Stift ø 3 mm |
Ausführungen — welches Gelenk passt?

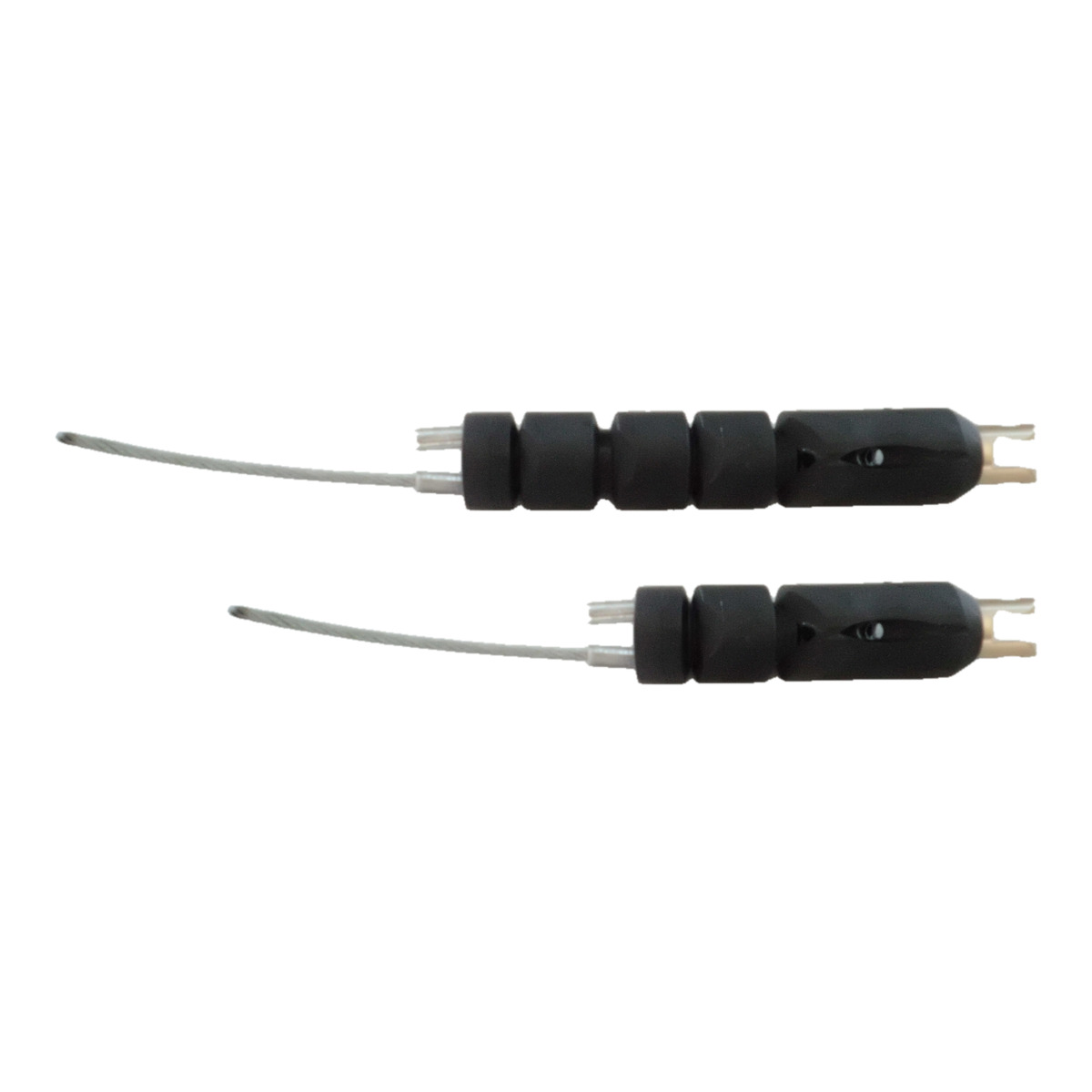

Es gibt das Gelenk in einer langen und einer kurzen Ausführung. Welche gebraucht wird, hängt allein davon ab, welche Bestellnummer der vorhandene Rohrtürschließer trägt.
| Ersatzgelenk | Passend für die Rohrtürschließer |
|---|---|
| 400585 — langes Gelenk | 400520, 400525, 400526, 400527, 400529 |
| 400584 — kurzes Gelenk | 400500, 400505, 400506, 400507, 400509 |
Alle Rohrtürschließer RTS, die DICTATOR derzeit anbietet, sind lange Ausführungen — für sie ist das lange Gelenk 400585 das passende Ersatzteil. Das kurze Gelenk 400584 wird für die kurzen RTS-Ausführungen benötigt.

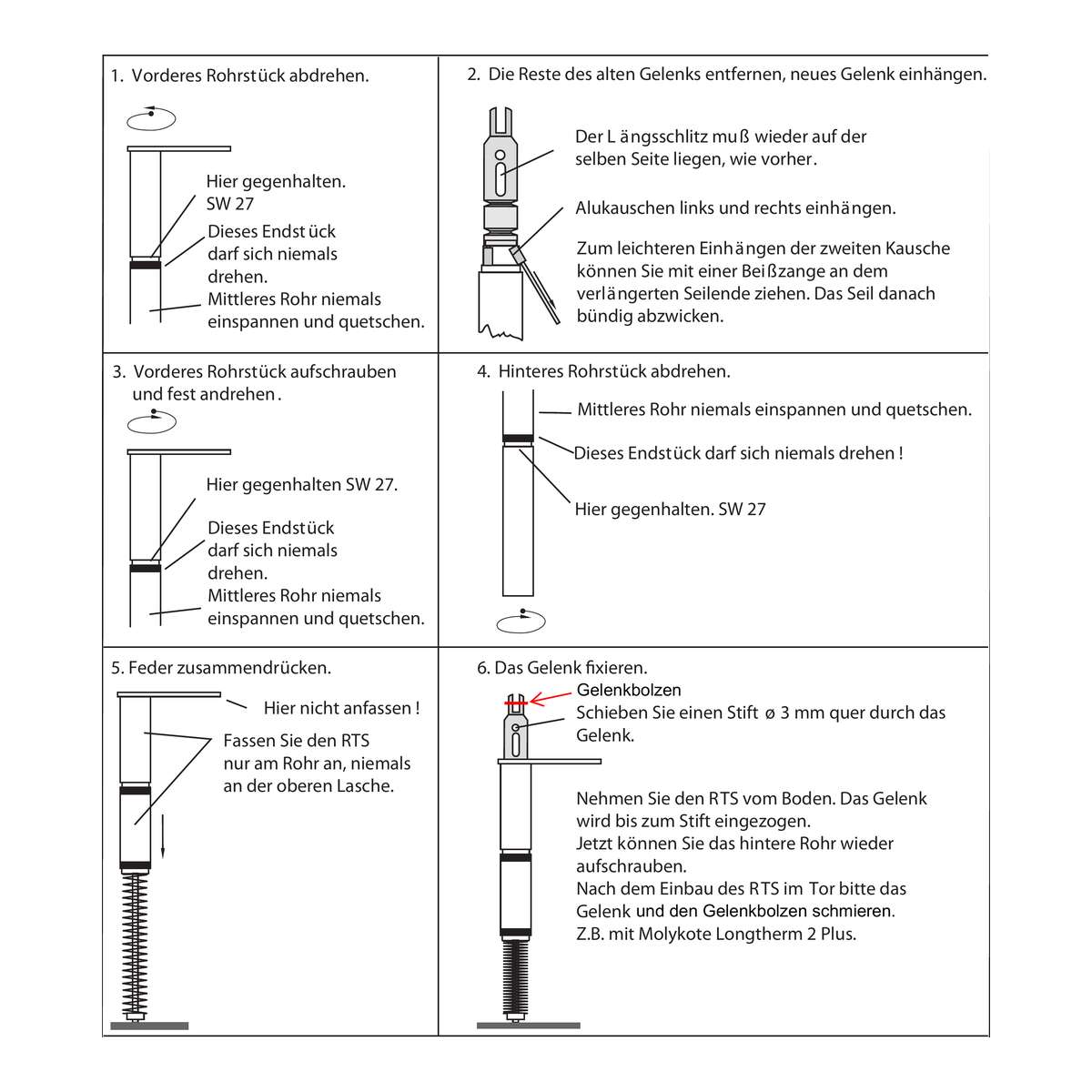

Gelenktausch beim RTS — Schritt für Schritt
Der Rohrtürschließer wird für den Tausch aus der Tür genommen. Zwei Regeln gelten über alle Schritte hinweg: das mittlere Rohr niemals einspannen oder quetschen, und das jeweils gegengehaltene Endstück darf sich niemals mitdrehen.
- Vorderes Rohrstück abdrehen. Dabei am Endstück mit SW 27 gegenhalten — dieses Endstück darf sich niemals mitdrehen. Das mittlere Rohr nie einspannen oder quetschen.
- Altes Gelenk entfernen, neues einhängen. Der Längsschlitz muss wieder auf derselben Seite liegen wie vorher. Alukauschen links und rechts einhängen; zum leichteren Einhängen der zweiten Kausche mit einer Beißzange am verlängerten Seilende ziehen und das Seil danach bündig abzwicken.
- Vorderes Rohrstück aufschrauben und fest andrehen, wieder mit SW 27 gegenhalten.
- Hinteres Rohrstück abdrehen — ebenfalls mit SW 27 gegenhalten, mittleres Rohr nicht einspannen.
- Feder zusammendrücken. Den RTS dabei nur am Rohr anfassen, niemals an der oberen Lasche.
- Gelenk fixieren. Einen Stift ø 3 mm quer durch das Gelenk schieben, dann den RTS vom Boden nehmen — das Gelenk wird bis zum Stift eingezogen. Anschließend das hintere Rohrstück wieder aufschrauben.
Nach dem Einbau des RTS in Tür oder Tor das Gelenk gut einschmieren und den Gelenkbolzen schmieren, zum Beispiel mit Molykote Longtherm 2 Plus.
Häufige Fragen
Woran erkenne ich, welches Gelenk ich brauche?
An der Bestellnummer des vorhandenen Rohrtürschließers. Das lange Gelenk 400585 passt zu 400520, 400525, 400526, 400527 und 400529. Das kurze Gelenk 400584 passt zu 400500, 400505, 400506, 400507 und 400509.
Passt das Gelenk zu meinem RTS-d oder RTS-e?
Die im Programm geführten RTS-d (400520) und RTS-e (400529) sind lange Ausführungen — für sie ist das lange Gelenk 400585 das richtige Ersatzteil.
Wann muss das Gelenk getauscht werden?
Das Gelenk ist ein Verschleißteil. Bei sichtbaren Rissen oder nachlassender Schließkraft sollte es getauscht werden.
Welches Werkzeug wird für den Tausch gebraucht?
Zum Abdrehen der Rohrstücke ein Schlüssel SW 27 zum Gegenhalten, eine Beißzange zum Einhängen der zweiten Alukausche und ein Stift ø 3 mm, um das Gelenk beim Zusammenbau zu fixieren.
Worauf ist beim Einhängen des neuen Gelenks zu achten?
Der Längsschlitz muss wieder auf derselben Seite liegen wie vorher, damit die Bohrung zur Regulierung der Schließgeschwindigkeit zugänglich bleibt. Die Alukauschen werden links und rechts eingehängt, das verlängerte Seilende danach bündig abgezwickt.
Muss das neue Gelenk geschmiert werden?
Ja. Nach dem Einbau des RTS in Tür oder Tor wird das Gelenk gut eingeschmiert und der Gelenkbolzen geschmiert, zum Beispiel mit Molykote Longtherm 2 Plus.
Zuordnung zu den Rohrtürschließern
| Rohrtürschließer | Bestellnummer | Passendes Gelenk |
|---|---|---|
| RTS d — für Stahl- und Alutüren | 400520 | 400585 — lang |
| RTS t — Einbau oben DIN links, unten DIN rechts | 400525 | 400585 — lang |
| RTS u — Einbau oben DIN rechts, unten DIN links | 400526 | 400585 — lang |
| RTS v — für Holztüren, Einbau mittig | 400527 | 400585 — lang |
| RTS e — Ersatz für GEZE ROR TS 450 | 400529 | 400585 — lang |
| Kurze RTS-Ausführungen | 400500, 400505, 400506, 400507, 400509 | 400584 — kurz |
Passende Produkte
- Rohrtürschließer Dictator RTS-d — langes Gelenk 400585
- Rohrtürschließer Dictator RTS-e — langes Gelenk 400585
