DICTATOR RTS-e — Ersatz für GEZE ROR TS 450

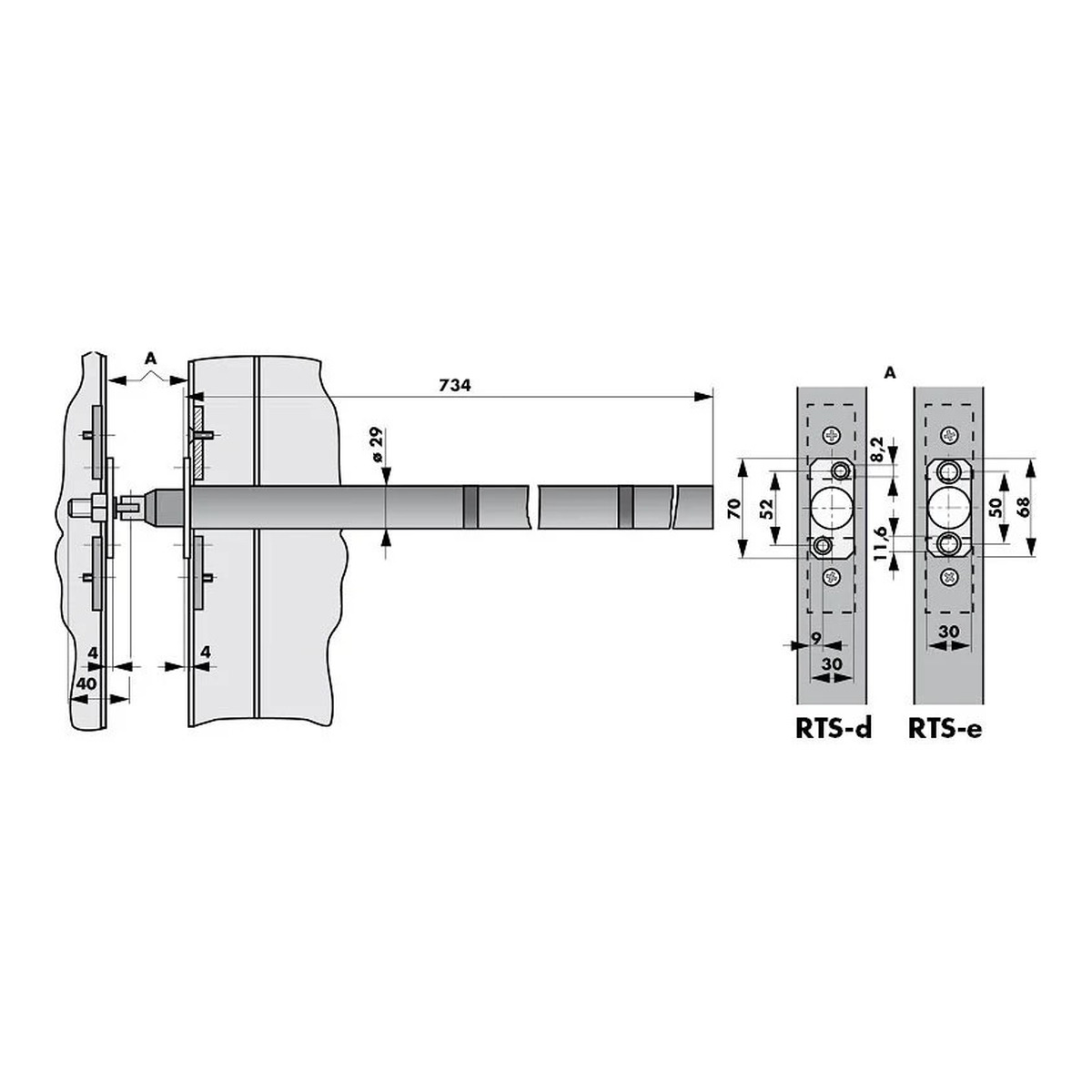

Der DICTATOR RTS-e ist ein verdeckter Rohrtürschließer für Stahl- und Aluminiumtüren. Aufgrund seiner Befestigungsbohrungen kann er im Austausch für den GEZE Rohrtürschließer ROR TS 450 verwendet werden — vorhandene Bohrungen bleiben nutzbar. Vom RTS-d unterscheidet er sich ausschließlich im Bohrbild von Front- und Gegenplatte.

Der Schließer sitzt im Türblatt und ist über ein elastisches Kunststoff-Gelenk mit innenliegenden Stahlseilen mit der Gegenplatte an der Zarge verbunden. Beim Öffnen wird das Gelenk herausgezogen und die Schließfeder im hinteren Bereich des Rohrs gespannt. Die Schließgeschwindigkeit steuert der Dämpfungszylinder im mittleren Teil des Schließers; sie ist regulierbar.

Ausgelegt ist der RTS-e für Türgewichte bis 80 kg, Flügelhöhen bis 2.500 mm und Flügelbreiten von 750 bis 1.150 mm. Je nach Bändern sind Öffnungswinkel bis 180° möglich.

Wo der RTS eingesetzt wird

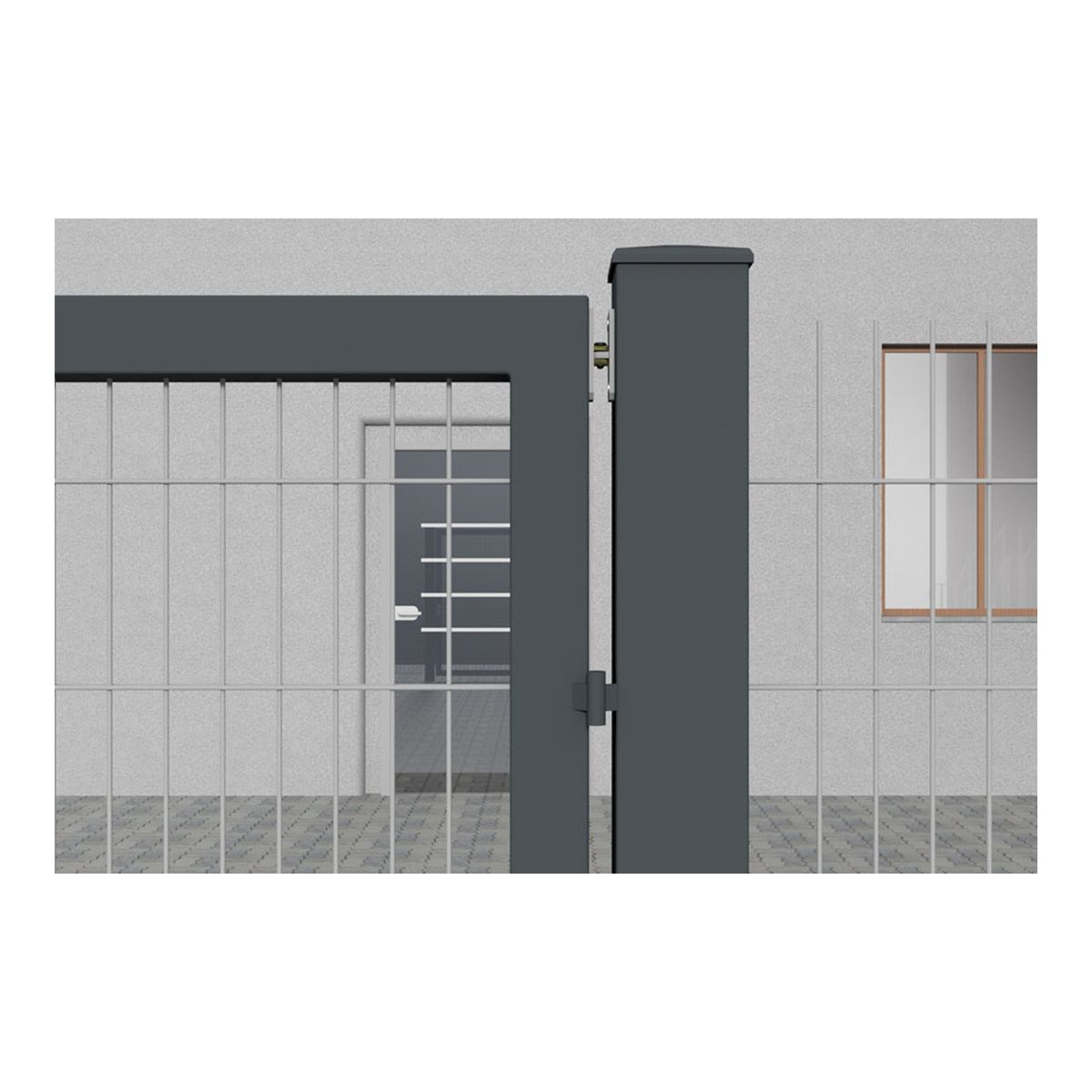

Der Rohrtürschließer RTS wird vielfach bei Türen im Außenbereich eingesetzt — Gartentüren und Zugangstüren zu Fabrikgeländen. Dort gibt es oberhalb der Tür oft keine Zarge, an der sich der Arm eines Obentürschließers befestigen ließe.

• Zugangspforten zu Betriebsgeländen mit Zugangskontrolle, die zuverlässig wieder schließen müssen („Supply Chain Security“)
• Perimeter-Sicherung, bei der ein sichtbarer Türschließer nicht erwünscht ist
• Türen, deren Gesamteindruck ein aufgesetzter Türschließer stören würde
• Bei Bedarf ist auch ein außen aufgebauter Einsatz möglich

Das Produktvideo von DICTATOR

Warum der RTS im Rahmen verschwindet und was das für Pforten im Außenbereich bedeutet, zeigt DICTATOR in einem kurzen Produktvideo.

Technische Daten

Schließgeschwindigkeit einstellen

Reguliert wird über die schräge Bohrung im Kunststoff-Gelenkteil. Dafür liegt dem Schließer ein Innensechskantschlüssel ø 3 mm mit mindestens 120 mm Länge bei.

1. Tür auf ca. 45° bis 90° öffnen.
2. Den Innensechskantschlüssel mit der langen Seite durch die schräge Bohrung des Gelenkteils stecken, bis er einrastet.
3. Drehen und die Schließgeschwindigkeit nach jeder halben Umdrehung prüfen.

Ab Werk ist der RTS auf den mittleren Bereich der Dämpfung eingestellt. Der Gesamtstellbereich beträgt rund 3 Umdrehungen. Ein Sicherungsring verhindert das unbeabsichtigte Herausdrehen des Einstellstücks — die Endstellung ist an einem deutlich erhöhten Widerstand zu spüren.

Bei Türen mit Augenschraubenbändern rastet der Schlüssel mitunter nicht ein, weil das Kunststoffgelenk anders als bei normalen Bändern nicht gebogen wird. Dann hilft es, den Innensechskantschlüssel leicht zu biegen.

Montage und einzuhaltende Bandabstände

Der RTS wird in das Türblatt eingelassen, die Gegenplatte an der Zarge befestigt. Front- und Gegenplatte müssen auf exakt gleicher Höhe sitzen und sich bei geschlossener Tür genau gegenüberstehen. Reicht die Materialdicke von Tür und Rahmen für eine sichere Befestigung nicht aus, sind bauseits Verstärkungs-Gewindeplatten oder Gewindeeinsätze in das Profil einzubringen.

Die Maße W, X und Y sind unbedingt einzuhalten. Andernfalls sind Türöffnungswinkel, Endschlag- und Schließfunktion eingeschränkt oder der Rohrtürschließer wird beschädigt.

Im Lieferumfang enthalten ist eine Montagetüte mit Gegenplatte (gleiches Bohrbild wie die Frontplatte), Zargenstück A und B mit beschichtetem Gewinde, Gelenkbolzen mit Nut, Sicherungsring und dem Innensechskantschlüssel ø 3 mm zur Regulierung.

Zu beachten ist bei der Montage:

• Die Längsnut im Kunststoffgelenk muss auf der dem Band abgewandten Seite liegen, damit sie für die Regulierung zugänglich bleibt.
• Das Gewinde des Zargenstücks ist spezialbeschichtet und wird rund 30 Minuten nach dem ersten Einschrauben fest — der Arbeitsgang muss innerhalb dieser Zeit abgeschlossen sein.
• Über die Einschraubtiefe des Zargenstücks wird der Endschlag eingestellt: bei geschlossener Tür reicht es ab Mitte Bohrung ca. 15–17 mm in das vordere Rohr.
• Der Gelenkbolzen wird von unten durch Gabel und Auge geschoben und oben mit dem Sicherungsring gesichert. Den Sicherungsstift aus dem Gelenkteil danach herausziehen und für spätere Einstellarbeiten aufbewahren.
• Beträgt der Spalt zwischen Tür und Zarge weniger als 10 mm, sind Front- und Gegenplatte zu versenken; ist er größer als 20 mm, sind die Platten zu unterfüttern.
• Bei Augenschraubenbändern ist zwingend das abgewinkelte Zargenstück B zu verwenden. Der Öffnungswinkel ist dann auf max. 90–100° begrenzt; in der geöffneten Position ist ein mechanischer Anschlag zu setzen, damit das Gelenk nicht beschädigt wird.
• Einstellarbeiten am Endschlag durch Verdrehen des Zargenstücks nur vornehmen, wenn der Gelenkbolzen vorher entfernt wurde — sonst verdrehen sich die Stahlseile im Gelenk und es kann nach kurzer Betriebszeit zum Seilbruch kommen.

Wartung: Den Gelenkbolzen vor Inbetriebnahme ölen. Das Gelenk mindestens einmal jährlich mit einem Haftsprühfett fetten — dazu die Tür vollständig öffnen, das frei liegende Gelenk einsprühen und den Vorgang nach zwei bis drei Türbewegungen wiederholen.

Bedienungshinweis: Die Tür darf generell nicht zugedrückt werden. Es besteht die Gefahr, dass das Gelenk ausknickt und beschädigt wird.

Häufige Fragen

Die Ausführungen des Rohrtürschließers RTS im Vergleich

Alle Ausführungen teilen dieselben technischen Eckwerte: bis 80 kg Türgewicht, Flügelhöhe bis 2.500 mm, Flügelbreite 750–1.150 mm und eine einstellbare Schließgeschwindigkeit.

Wenn der RTS nicht wie erwartet arbeitet

Passt der RTS an meine Tür?

Das flexible Kunststoffgelenk erlaubt den Einbau in unterschiedlichste Türtypen mit verschiedenen Bandarten — vorausgesetzt, die Bandabstände W, X und Y werden eingehalten. Der RTS-e ist für Türen aus Stahl oder Aluminium vorgesehen.

Als Ersatz für den GEZE Rohrtürschließer ROR TS 450 ist der RTS-e vorgesehen: seine Befestigungsbohrungen erlauben den Austausch ohne neues Bohrbild.

Passende Produkte

• Rohrtürschließer Dictator RTS-d
• Dictator Gelenk für Rohrtürschließer RTS — als Ersatz für diesen Schließer die Ausführung Langes Gelenk (400585) wählen

→ Alle Rohrtürschließer

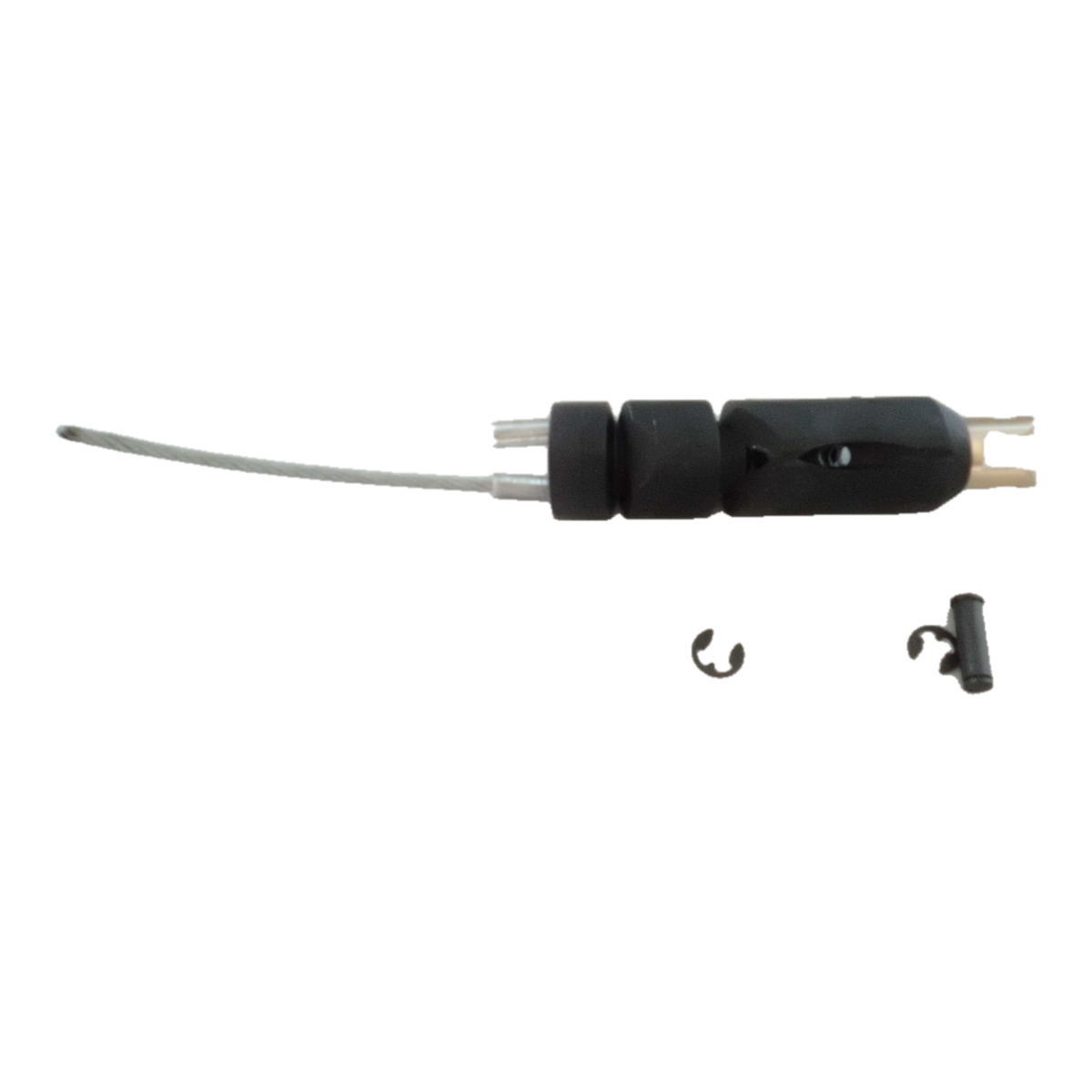

Gelenk tauschen — das Verschleißteil des RTS

Das Kunststoffgelenk mit den innenliegenden Stahlseilen ist das Verschleißteil des Rohrtürschließers. Es lässt sich einzeln erneuern, der Schließer selbst bleibt erhalten. Welches Gelenk passt, entscheidet die Länge der RTS-Ausführung — nicht das Türmaterial. Der RTS-e (400529) ist eine lange Ausführung, sein Ersatzgelenk ist deshalb das lange Gelenk 400585.

So wird das Gelenk getauscht

1. Vorderes Rohrstück abdrehen. Dabei am Endstück mit SW 27 gegenhalten — dieses Endstück darf sich niemals mitdrehen. Das mittlere Rohr nie einspannen oder quetschen.
2. Altes Gelenk entfernen, neues einhängen. Der Längsschlitz muss wieder auf derselben Seite liegen wie vorher. Alukauschen links und rechts einhängen; zum leichteren Einhängen der zweiten Kausche mit einer Beißzange am verlängerten Seilende ziehen und das Seil danach bündig abzwicken.
3. Vorderes Rohrstück aufschrauben und fest andrehen, wieder mit SW 27 gegenhalten.
4. Hinteres Rohrstück abdrehen — ebenfalls mit SW 27 gegenhalten, mittleres Rohr nicht einspannen.
5. Feder zusammendrücken. Den RTS dabei nur am Rohr anfassen, niemals an der oberen Lasche.
6. Gelenk fixieren. Einen Stift ø 3 mm quer durch das Gelenk schieben, dann den RTS vom Boden nehmen — das Gelenk wird bis zum Stift eingezogen. Anschließend das hintere Rohrstück wieder aufschrauben.

Nach dem Einbau des RTS in Tür oder Tor das Gelenk gut einschmieren und den Gelenkbolzen schmieren, zum Beispiel mit Molykote Longtherm 2 Plus.
