Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65

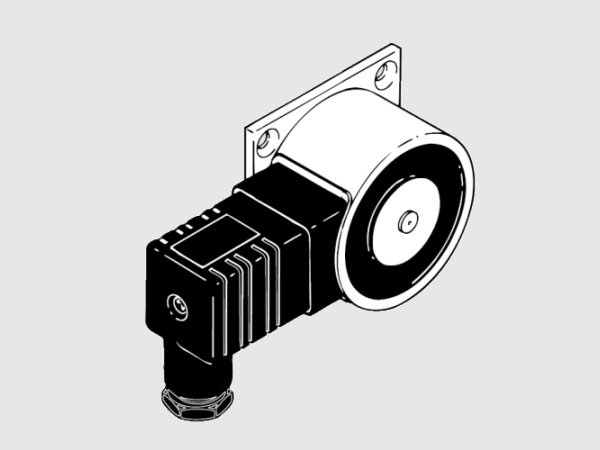

Dictator Haftmagnet EM GD 50 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante (Baureihe RI) ist für Außenbereiche und Feuchträume konzipiert. Die IP65-Kabelverschraubung von Hirschmann schützt den Anschluss. Der GD 50 I kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). Die I-Variante kann zusätzlich an 24 VAC betrieben werden.Brauche ich die IP65-Variante für Außen?Ja. Nur die I-Variante mit IP 65 ist für Außenbereiche und Feuchträume geeignet.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

Dictator Haftmagnet EM GD 70 R 39Haftmagnet für Feststellanlagen mit 1.450 N Haftkraft und 70 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp1.450 N Haftkraft bei 70 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 71 mAFunkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft1.450 NDurchmesser70 mmBetriebsspannung24 VDC ±10%Stromaufnahme71 mASchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer EM GD 70 R 39 ist der leistungsstärkste Standard-Haftmagnet der R-Baureihe. Mit 1.450 N Haftkraft hält er schwere Brand- und Rauchschutztüren sicher offen — z. B. große Stahltüren in Industrie- und Gewerbegebäuden.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Rauchmelder ORS 142 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 Haftmagnet Dictator EM GD 50 R 26 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWann brauche ich den GD 70?Bei schweren Türen, z. B. großen Stahltüren. GD 70 bietet mit 1.450 N mehr als doppelt so viel Haftkraft wie der GD 50 (600 N).Was bedeutet R 39?R = seitliche Anschlussklemme. 39 = Höhe des Magneten in mm.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 70 mm Durchmesser, z. B. AP GD 70 G20 oder AP GD 70 W54.

Dictator Haftmagnet EM GD 60 R 26 I — IP 65Wassergeschützter Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe RI mit IP65-Kabelverschraubung (Hirschmann) — für Außenbereiche und Feuchträume. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserIP 65 — wassergeschützte Kabelverschraubung (Hirschmann)24 VDC ±10% / 24 VAC, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10% / 24 VACStromaufnahme67 mA (1,6 W)SchutzartIP 65AnschlussIP65-Kabelverschraubung (Hirschmann)Remanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie I-Variante des EM GD 60 ist für Außenbereiche und Feuchträume konzipiert. Mit 700 N Haftkraft hält er mittelschwere Türen zuverlässig. Kann auch an 24 VAC angeschlossen werden. Optional: UV-beständige Vergussmasse.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas ist der Unterschied zwischen GD 60 R und RI?R = seitliche Anschlussklemme (IP 20). RI = wassergeschützte Kabelverschraubung (IP 65). I-Variante kann auch an 24 VAC betrieben werden.Kann ich den GD 60 I auch innen verwenden?Ja. Die IP65-Variante funktioniert auch im Innenbereich und bietet zusätzlichen Schutz.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.

Dictator Schließfolgeregler SR 90 Kurz & KnappKompakter Schließfolgeregler für zweiflügelige BrandschutztürenStellt sicher: Standflügel schließt vor dem GehflügelPreiswerte Lösung für leichtere BrandschutztürenEinfache Montage DICTATOR SR 90 — preiswerte SchließfolgeregelungDer DICTATOR SR 90 ist ein kompakter Schließfolgeregler für zweiflügelige Brandschutztüren. Er stellt die korrekte Schließreihenfolge sicher: Der Standflügel schließt immer vor dem Gehflügel. Dies ist für die Brandabschnittbildung zwingend erforderlich.Der SR 90 ist die preiswerte Alternative zum leistungsstärkeren SR 2000 und eignet sich für leichtere Brandschutztüren mit normalen Schließkräften. VorteilePreiswert — günstigste Schließfolgeregelung im DICTATOR ProgrammKompakte Bauform — einfache Montage, wenig PlatzbedarfZuverlässige Schließfolge — Standflügel schließt immer vor dem GehflügelBrandschutz-konform — erfüllt die Anforderung an korrekte Schließreihenfolge SR 90 vs. SR 2000MerkmalSR 90SR 2000EinsatzLeichtere BrandschutztürenSchwere BrandschutztürenSchließkraftFür normale SchließkräfteFür hohe SchließkräftePreisGünstigerHöher Passende Produkte DICTATOR SR 2000 Schließfolgeregler DICTATOR Zentrale RZ-24 → Alle Sonstige Häufige FragenReicht der SR 90 für meine Tür?Für leichtere Brandschutztüren mit normalen Schließkräften ist der SR 90 ausreichend. Bei schweren Türen empfiehlt sich der SR 2000.Ist ein Schließfolgeregler Pflicht?Bei zweiflügeligen Brandschutztüren ja — ohne korrekte Schließfolge ist der Brandschutz nicht gewährleistet.

Dictator Haftmagnet EM GD 50 R 26Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp600 N Haftkraft bei 50 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft600 NDurchmesser50 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDie Baureihe R hat eine Grundplatte mit seitlicher Anschlussklemme. Die Grundplatte ist abnehmbar, sodass auch eine Hintermontage möglich ist.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWas bedeutet Baureihe R?R = Grundplatte mit seitlicher Anschlussklemme (IP 20, Innenbereich). Für Außen- oder Feuchträume gibt es die Baureihe RI mit IP65-Kabelverschraubung.Was ist Remanenz 0 N?Kein Resthaftmagnetismus. Bei Stromunterbrechung wird die Tür sofort freigegeben.Welche Ankerplatte passt zum EM GD 50?DICTATOR Ankerplatte mit mind. 50 mm Durchmesser, z. B. AP GD 50 G16 oder AP GD 50 W50.

Dictator Haftmagnet EM GD 60 R 26Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe R mit Grundplatte und seitlicher Anschlussklemme. Kurz & Knapp700 N Haftkraft bei 60 mm DurchmesserSeitliche Anschlussklemme (Baureihe R)Grundplatte abnehmbar für Hintermontage24 VDC ±10%, 67 mA (1,6 W)Funkenlöschdiode und Verpolschutz integriertRemanenz 0 N — kein Resthaftmagnetismus Vergleich: Welcher Haftmagnet für welchen Einsatz?ModellDurchmesserHaftkraftAnschlussSchutzartEM GD 50 R 2650 mm600 NSeitl. KlemmeIP 20EM GD 50 R 26 I50 mm600 NIP65 SteckerIP 65EM GD 60 R 2660 mm700 NSeitl. KlemmeIP 20EM GD 60 R 26 I60 mm700 NIP65 SteckerIP 65EM GD 70 R 3970 mm1.450 NSeitl. KlemmeIP 20EM GD 70 R 39 I70 mm1.450 NIP65 SteckerIP 65 Technische DatenEigenschaftWertHaftkraft700 NDurchmesser60 mmBetriebsspannung24 VDC ±10%Stromaufnahme67 mA (1,6 W)SchutzartIP 20AnschlussSeitliche AnschlussklemmeRemanenz0 NTemperaturbereich-20 bis +60 °C Einsatz und FunktionDer EM GD 60 bietet mit 700 N Haftkraft mehr Haltekraft als der GD 50 (600 N) — geeignet für mittelschwere Brand- und Rauchschutztüren. Grundplatte abnehmbar für Hintermontage.Im Brandfall unterbricht die Feststellanlagen-Zentrale (z. B. DICTATOR RZ-24) die Stromzufuhr — der Magnet lässt sofort los (Remanenz 0 N) und die Tür schließt selbsttätig. Passende Produkte Hekatron ORS 142 Rauchmelder Haftmagnet Dictator EM GD 70 R 39 Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 → Alle Dictator Haftmagnet Häufige FragenWann brauche ich den GD 60 statt GD 50?Bei mittelschweren Türen, die höhere Haltekraft erfordern. GD 60 bietet 700 N gegenüber 600 N beim GD 50.Was bedeutet R 26?R = seitliche Anschlussklemme. 26 = Höhe des Magneten in mm.Welche Ankerplatte passt?DICTATOR Ankerplatte mit mind. 60 mm Durchmesser, z. B. AP GD 60 G16 oder AP GD 60 W50.
