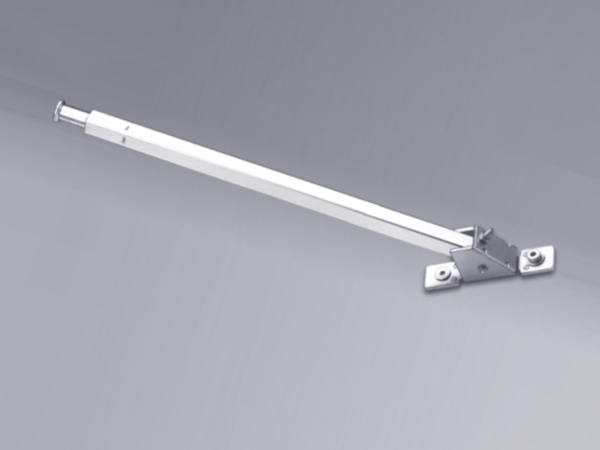

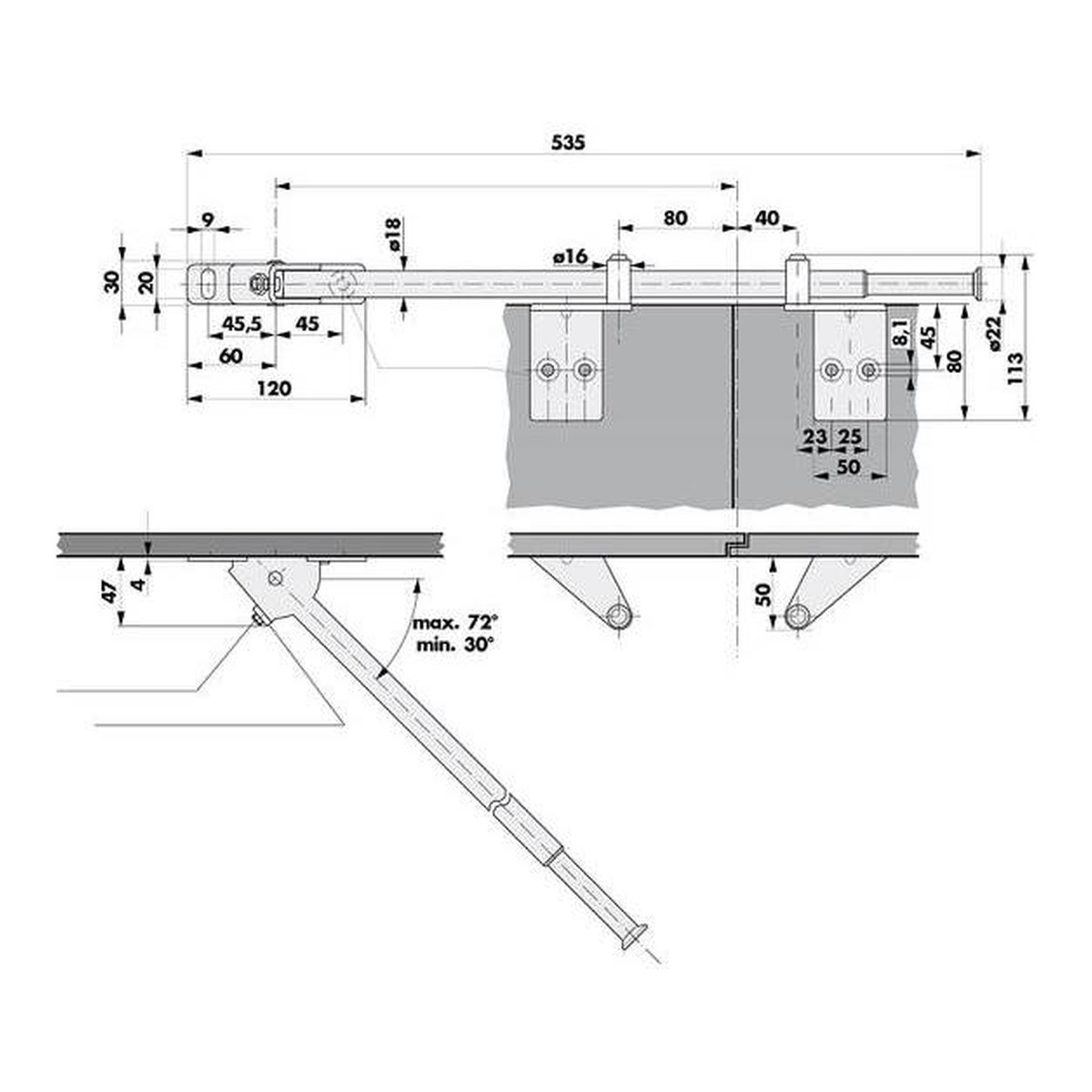

Dictator Schließfolgeregler SR 90

Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

Hekatron FSZ Pro – Feststellanlagen-Zentrale ProTop-Zentrale für anspruchsvolle Feststellanlagen. 900 mA Ausgangsstrom, bis 20 Melder, 2 Relais, integrierte Hupe, ESM Pro kompatibel. DIBt Z-6.500-2359, EN 14637. | Art.-Nr. 31-5400003-01-01 Kurz & Knapp: Die Hekatron FSZ Pro ist die leistungsstärkste Feststellanlagen-Zentrale von Hekatron. 900 mA Ausgangsstrom für große Anlagen mit bis zu 20 Meldern (ohne LÜ) oder 24 Meldern (mit LÜ). Integrierte Hupe (65 dB), 2 potentialfreie Relais, externer Alarmeingang für BMZ/GLT und Stille-Schließung-Funktion. Kompatibel mit dem ESM Pro Notstrom-Modul. Zwei Varianten: Festanschluss oder mit 1,5 m Schutzkontaktstecker. Hekatron FSZ Pro – Die Profi-Zentrale für hohe AnforderungenDie Hekatron FSZ Pro ist die Top-Zentrale im Hekatron Feststellanlagen-Sortiment. Sie richtet sich an Projekte mit hohen Anforderungen: viele Melder, lange Leitungswege, Notstromversorgung und Integration in übergeordnete Gefahrenmeldeanlagen.Mit 900 mA Ausgangsstrom versorgt die FSZ Pro deutlich mehr Komponenten als die FSZ Basis (400 mA). Bis zu 20 Melder ohne Leitungsüberwachung (DIBt) oder 12 Melder pro Stich mit Leitungsüberwachung sind anschließbar. Über DIP-Schalter 2 lässt sich ein zweiter Stich aktivieren — damit sind bis zu 24 Melder (mit LÜ) möglich.Die integrierte Hupe (65 dB(A) in 1 m Abstand) signalisiert den Alarmfall akustisch — auch bei Netzausfall für 60 Sekunden gepuffert. Zwei potentialfreie Wechsler-Relais (250V AC / 30V DC, 5A) ermöglichen die Weiterleitung des Alarmstatus an externe Systeme. Über den externen Alarmeingang lässt sich die FSZ Pro an eine Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) anbinden.Die Stille-Schließung-Funktion (DIP 6) ermöglicht das Schließen über den Handauslösetaster ohne Relais-Alarm — ideal für Funktionsprüfungen oder manuelles Schließen im Tagesbetrieb. Feststellanlage komplett aufbauen — was wird benötigt?Die FSZ Pro ist die Zentrale einer Feststellanlage. Für eine normgerechte Anlage nach EN 14637 und DIBt Z-6.500-2359 werden folgende Komponenten benötigt:KomponenteFunktionPflicht?FSZ ProZentrale, Energieversorgung, SteuerungJaORS 142 (oder W/W AT/AT RetroFit)Optischer Rauchschalter, DeckenmontageJa (mind. 1)Sockel 143Montagesockel für ORS 142Ja (pro ORS)THM 413/425/439Haftmagnet mit AnkerplatteJa (pro Tür)ASS (Ankerschraubset)Befestigung der AnkerplatteJa (pro THM)HAT 02HandauslösetasterJa (Pflicht!)ESM ProNotstrom-Modul (Leiterplatten-Plugin)OptionalTSG 100 / ROLP SBSignalgeber für Tore (MVV TB)Bei TorenPrüfbuchDokumentation aller PrüfungenJa Kompatible SystemkomponentenDie FSZ Pro arbeitet ausschließlich mit Hekatron-Komponenten gemäß DIBt-Zulassung Z-6.500-2359:KategorieKomponentenRauchschalter (kabelgebunden)ORS 142, ORS 142 W, ORS 142 W AT, ORS 142 AT RetroFitRauchschalter (Funk)ORS 155 F (über Funkmodul FM 155 F)ThermoschalterTDS 247 (nicht in Flucht-/Rettungswegen!)HaftmagneteTHM 413, THM 425, THM 439AbschlussfeststellungenAFS 55, AFS 65, AFS 75HandauslösetasterHAT 02NotstromESM Pro (Leiterplatten-Plugin)SignalgeberTSG 100, ROLP SBStützpunkteSP 205Relais-ZusatzadapterRZA 142AnschlussmodulAM 142 FunktionsweiseDie FSZ Pro überwacht permanent alle angeschlossenen Rauchschalter und Thermoschalter. Im Normalzustand versorgt sie die Haftmagnete mit Strom — die Brandschutztüren werden offengehalten.Auslösung bei Raucherkennung: Erkennt ein Rauchschalter Rauch, unterbricht die FSZ Pro die Stromversorgung der Haftmagnete. Die Türen schließen selbsttätig. Gleichzeitig wird der Alarm über die Hupe (65 dB) und die zwei Relais signalisiert.Externer Alarmeingang: Über die Klemme 6 (AL_IN+/AL_IN−) kann eine externe Brandmeldeanlage (BMZ) oder Gebäudeleittechnik (GLT) die FSZ Pro auslösen. Bei Alarm über den externen Eingang blinkt die rote LED 3×.Handauslösung: Über den HAT 02 kann die Feststellanlage jederzeit manuell ausgelöst werden. Mit aktivierter Stiller Schließung (DIP 6) erfolgt die Schließung ohne Relais-Alarm.Alarmspeicher (DIP 1): Ist der Alarmspeicher aktiv, bleibt die Anlage nach Auslösung im Alarmzustand bis zum manuellen Reset. Ohne Alarmspeicher kehrt die Anlage nach Wegfall des Alarms automatisch in den Normalbetrieb zurück. ESM Pro — NotstromversorgungDas ESM Pro (Energiespeichermodul) ist ein Plugin-Modul, das direkt auf die Leiterplatte der FSZ Pro gesteckt wird. Es ermöglicht eine gepufferte Stromversorgung bei Netzausfall.EigenschaftWertBauformPlugin auf Leiterplatte der FSZ ProGewicht (FSZ Pro mit ESM)522 gLadezeitBis 15 MinutenLED-Anzeige beim LadenGrün blinkendDIP 5 bestimmt das Verhalten bei Netzausfall:DIP 5 OFF: Alle Ausgänge werden 3 Sekunden lang versorgt, dann abgeschaltet. Türen schließen kontrolliert.DIP 5 ON: 24V-Versorgung bleibt bis zur vollständigen Entleerung des ESM Pro erhalten. Thermoschalter (THM) werden sofort abgeschaltet. Rechenbeispiel: 6× ORS 142 + 1× ROLP SB = ca. 25 Sekunden Pufferzeit.Wichtig: Während der Ladezeit (grüne LED blinkt) steht keine Notstromfunktion zur Verfügung. Technische DatenEigenschaftWertEingangsspannung230V AC, 50/60 HzEingangsleistung53,8 VA / 234 mAAusgangsspannung24V DC, 200 mVss RestwelligkeitAusgangsstrom900 mAAusgangsleistung21,6 WMax. Melder (ohne LÜ, DIBt)20Max. Melder (mit LÜ, pro Stich)12 (bis 24 bei 2 Stichen)Max. Melder (EN 14637)12Stiche1 oder 2 (DIP 2)Hupe65 dB(A) in 1 m, 60 s gepuffert bei NetzausfallRelais2 Wechsler potentialfrei, 250V AC / 30V DC, 5ASchutzartIP30 / IP65SchutzklasseIIBetriebstemperatur−10 bis +50 °C (Montage: −10 bis +45 °C)GehäuseABS/PC, weiß RAL 9003Abmessungen146 × 146 × 60,5 mmGewicht477 g (522 g mit ESM Pro)DIP-Schalter6 StückKabelanschlussNYM 3×1,5–2,5 mm², JY(ST)Y 2×2×0,6/0,8 mm LED-DiagnoseDie FSZ Pro verfügt über eine dreifarbige LED-Anzeige zur Statusdiagnose:LEDZustandBedeutungGrünLeuchtetNormalbetriebGrünBlinktESM Pro wird geladenRotLeuchtetRauchalarmRot1× BlinkenInterner HAT ausgelöstRot2× BlinkenExterner HAT ausgelöstRot3× BlinkenExterner Alarm (BMZ/GLT)Rot6× BlinkenFolientastaturOrangeLeuchtetInterne StörungOrange2× BlinkenORS-Stich StörungOrange3× BlinkenHAT-Schleife StörungOrange4× BlinkenÜbertemperaturOrange5× BlinkenTHM StörungOrange6× BlinkenFolientastatur StörungOrange9× BlinkenStromversorgung StörungOrange10× BlinkenKurzschluss Elektrischer AnschlussDie FSZ Pro verfügt über 7 Klemmenblöcke:KlemmeBezeichnungBelegung1Netzanschluss 230VN, L, PE2Relais (2 Wechsler)NO, Common, NC × 23Melder+24V, GND, ORS4Stützpunkte (2×)K, B, x5Haftmagnete (THM)+, −6Externer AlarmeingangAL_IN+, AL_IN−7HAT / Reset+24V, HAT, RESET, GNDDIP-Schalter-Konfiguration:DIPFunktionDIP 1Alarmspeicher (ON = Alarm bleibt bis Reset)DIP 2Stichbetrieb (ON = 2 Stiche)DIP 3Leitungsüberwachung (LÜ)DIP 4Hupe (ON = aktiv)DIP 5ESM Pro Pufferung (OFF = 3s, ON = bis Entleerung)DIP 6Stille Schließung (HAT ohne Relais-Alarm)Leitungslängen:Mit Leitungsüberwachung: 35 m THM, 45 m Melder (0,6 mm²), 75 m Melder (0,8 mm²)Ohne Leitungsüberwachung: bis 200 mStrombudget-Beispiel: 3× ORS 142 (je 22 mA = 66 mA) + 2× THM 425 (je 63 mA = 126 mA) = 192 mA von 900 mA verfügbar.Netzanschluss: Ausschließlich durch Elektrofachkraft. Kabel: NYM 3×1,5–2,5 mm². FSZ Pro vs. FSZ Basis — Welche Zentrale für welchen Einsatz?Die FSZ Pro ist die leistungsstärkere Variante für anspruchsvolle Projekte. Die Tabelle zeigt die Unterschiede zur FSZ Basis.EigenschaftFSZ BasisFSZ ProAusgangsstrom400 mA900 mAMax. Melder (ohne LÜ)1220Max. Melder (mit LÜ)12bis 24 (2 Stiche)DIP-Schalter36HupeNein65 dB(A), 60 s gepuffertRelais1 Wechsler2 WechslerExterner AlarmeingangNeinJa (BMZ/GLT)Stille SchließungNeinJa (DIP 6)ESM Pro kompatibelNeinJaAlarmspeicherJa (DIP 3)Ja (DIP 1)Stichbetrieb1 oder 2 (DIP 2)1 oder 2 SticheEmpfehlung: FSZ Basis für einfache Anlagen mit wenigen Meldern. FSZ Pro für Projekte mit vielen Meldern, BMZ-Anbindung, Notstrom oder erhöhten Überwachungsanforderungen. MontageMontagehöhe: Unterkante Zentrale bei 1,4 mAbstand zum nächsten Melder: Max. 2,3 mLochabstand: 128 × 128 mmNetzanschluss: NYM 3×1,5–2,5 mm² (nur durch Elektrofachkraft)Melderleitungen: JY(ST)Y 2×2×0,6 oder 0,8 mm²Varianten:FSZ Pro (Festanschluss): Netzanschluss über Klemme 1 (N, L, PE)FSZ Pro 230V: Mit 1,5 m Schutzkontaktstecker — flexibler Einsatz ohne FestanschlussLieferumfang: Zentrale, Einschubstreifen, Kabelverschraubungen, Schrauben + Dübel, AM 142 (Anschlussmodul), HPlus Code, Montageanleitung. KompatibilitätDie FSZ Pro ist kompatibel mit folgenden Hekatron-Komponenten (gemäß DIBt Z-6.500-2359):KategorieKomponentenRauchschalter (kabelgebunden)ORS 142, ORS 142 W, ORS 142 W AT, ORS 142 AT RetroFitRauchschalter (Funk)ORS 155 F (über FM 155 F)ThermoschalterTDS 247HaftmagneteTHM 413, THM 425, THM 439AbschlussfeststellungenAFS 55, AFS 65, AFS 75HandauslösetasterHAT 02NotstromESM ProSignalgeberTSG 100, ROLP SBStützpunkteSP 205ZusatzadapterRZA 142, AM 142Hinweis: Die DIBt-Zulassung gilt ausschließlich für die darin aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht zugelassenes Produkt ersetzt, ist eine Neuabnahme erforderlich. Normen & ZulassungenEN 14637: Elektrisch gesteuerte Feststellvorrichtungen (Klassifizierung 3-5-1/2/4-1-1-3)DIBt Z-6.500-2359: Bauartgenehmigung FSZ Pro (autarke Feststellanlage)DIBt Z-6.510-2358: ZusatzzulassungDIN 14677-1: Instandhaltung FeststellanlagenDIN 14677-2: Anforderungen an die FachkraftVdS-anerkanntCE-Konformität Abnahme & InbetriebnahmeNach dem Einbau ist eine Abnahmeprüfung durch autorisierte Fachkräfte gesetzlich vorgeschrieben:Alle Rauchschalter einzeln mit Prüfaerosol (z.B. Hekatron 918/5) auslösenHandauslösetaster (HAT 02) prüfen — Tür muss schließenRelais-Funktion und Hupe prüfenBei 2-Stich-Betrieb: beide Stiche separat testenLED-Diagnose auf Normalbetrieb (grün leuchtend) prüfenPrüfbuch anlegen und dauerhaft am Betriebsort aufbewahrenAbnahmeschild anbringenAbnahmeberechtigung: Nur Fachkräfte von Hekatron oder vom Hersteller autorisierte Fachkräfte (Hekatron Seminar R 6.1/R 6.2). Die Berechtigung ist personenbezogen.Digital: Hekatron HPlus Code im Lieferumfang — Inbetriebnahme und Dokumentation per Smartphone über den Hekatron HPlus Service. Wartung & PrüfintervalleIntervallMaßnahmeDurchMonatlichFunktionsprüfung: Rauchschalter mit Prüfaerosol auslösen, Tür muss schließenEingewiesene PersonVierteljährlichWie monatlich (nach 12 fehlerfreien Monatsprüfungen umstellbar)Eingewiesene PersonJährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft (DIN 14677-2)Nach 8 JahrenRauchschalter (ORS 142) austauschenFachpersonalRauchschalter können nicht gereinigt werden und dürfen nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich.Prüfmethoden:Optische Rauchschalter (ORS 142): Prüfaerosol Hekatron 918/5Thermoschalter (TDS 247): Fön (Überhitzung vermeiden)Gesamtanlage: Handtaster betätigen, Tür muss schließen Häufig gestellte FragenWas ist der Unterschied zwischen FSZ Pro und FSZ Basis?Die FSZ Pro bietet 900 mA (statt 400 mA), bis 20 Melder (statt 12), 2 Relais (statt 1), integrierte Hupe, externen Alarmeingang, Stille Schließung, ESM Pro Kompatibilität und 6 DIP-Schalter (statt 3).Wie viele Melder kann ich anschließen?Ohne Leitungsüberwachung (DIBt): bis 20 Melder. Mit Leitungsüberwachung: 12 pro Stich, bei 2 Stichen bis 24. Nach EN 14637: maximal 12.Was macht das ESM Pro?Das ESM Pro ist ein Notstrom-Modul, das auf die Leiterplatte der FSZ Pro gesteckt wird. Bei Netzausfall werden je nach DIP-5-Einstellung alle Ausgänge 3 Sekunden (OFF) oder bis zur Entleerung (ON) versorgt.Brauche ich einen Handauslösetaster?Ja, der Handauslösetaster (HAT 02) ist Pflicht. Jede Feststellvorrichtung muss auch manuell ausgelöst werden können.Was bedeutet Stille Schließung?Mit DIP 6 aktiv schließen die Türen über den HAT ohne Relais-Alarm. Ideal für Funktionsprüfungen oder manuelles Schließen im Tagesbetrieb.Kann ich die FSZ Pro an eine Brandmeldeanlage anschließen?Ja, über den externen Alarmeingang (Klemme 6). Die BMZ oder GLT löst die FSZ Pro aus — die rote LED blinkt dann 3×.Wie lang dürfen die Leitungen sein?Mit Leitungsüberwachung: 35 m für THM, 45 m für Melder (0,6 mm²), 75 m (0,8 mm²). Ohne Leitungsüberwachung: bis 200 m.Ist die FSZ Pro für Außentüren geeignet?Nein. Alle Bauartgenehmigungen für Feststellanlagen gelten ausschließlich für Innenwände. Kaufentscheidung: Welche Feststellanlagen-Zentrale?Wann brauche ich die FSZ Pro statt der FSZ Basis?Wenn die Anlage mehr als 12 Melder umfasst, ein zweiter Stich benötigt wird, eine BMZ-Anbindung gefordert ist, Notstromversorgung (ESM Pro) gewünscht ist oder die integrierte Hupe benötigt wird.Reicht eine FSZ kompakt oder RSZ kompakt?Die FSZ kompakt und RSZ kompakt sind kompakte Einzellösungen für eine Tür mit integriertem Rauchschalter. Für Anlagen mit mehreren Türen und externen Meldern ist die FSZ Pro die richtige Wahl.Muss ich die Feststellanlage regelmäßig warten lassen?Ja. DIN 14677 schreibt monatliche Funktionsprüfungen (durch eingewiesene Personen) und jährliche Fachprüfungen (durch autorisierte Fachkräfte nach DIN 14677-2) vor.Kann ich die FSZ Pro nachrüsten?Ja. Die Variante FSZ Pro 230V mit Schutzkontaktstecker ermöglicht den Einsatz ohne Festanschluss. Rauchschalter und Haftmagnete werden über Kabel (JY(ST)Y) angeschlossen.Ist die FSZ Pro für den Einsatz mit Brandschutztoren geeignet?Ja. Bei Toren ist zusätzlich ein Signalgeber (TSG 100 oder ROLP SB) nach MVV TB 2019 erforderlich.

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

GEZE TS 2000 NV – Kompakter Gestängetürschließer EN 2-4 Kurz & Knapp: Gestängetürschließer EN 2-4 für Türen bis 1100 mm Flügelbreite Thermostabilisiertes Hydrauliksystem für konstante Schließleistung DIN links/rechts ohne Umstellung verwendbar Zugelassen für Feuer- und Rauchschutztüren nach EN 1154 Bewährter Türschließer für mittlere Türgrößen Der GEZE TS 2000 NV ist ein kompakter Gestängetürschließer für einflügelige Türen bis 1100 mm Flügelbreite. Die Bezeichnung NV steht für die verbesserte Hydraulikversion mit thermostabilisierten Ventilen – dadurch bleibt die Schließgeschwindigkeit über einen weiten Temperaturbereich konstant. Die Schließkraftverstellung erfolgt seitlich am Schließkörper. Der TS 2000 NV kann sowohl auf Band- als auch auf Bandgegenseite montiert werden und ist DIN links/rechts ohne Umstellung einsetzbar. In Kombination mit einem Feststellgestänge lässt sich eine mechanische Offenhaltung realisieren. Verwandte Modelle: GEZE TS 4000 (EN 1-6, für größere Türen) | TS 1500 (kompakter) | TS 3000 V (Gleitschiene) Ihre Vorteile Thermostabilisierte Hydraulik — konstante Schließleistung unabhängig von der Umgebungstemperatur Universelle Montage — DIN links/rechts ohne Umstellung, Band- und Bandgegenseite möglich Barrierefreiheit — bei Türbreiten bis 1100 mm barrierefrei nach DIN 18040 einsetzbar Brandschutzzertifiziert — zugelassen für Feuer- und Rauchschutztüren Optionale Feststellung — mechanische Offenhaltung mit Feststellgestänge möglich Technische Daten EigenschaftWert EN-KlasseEN 2–4 (stufenlos einstellbar) Max. Flügelbreite1.100 mm Barrierefreiheit (DIN 18040)Bis 1.100 mm (EN 4) Abmessungen Schließkörper226 × 51 × 60 mm (B × H �� T) MontageBandseite, Kopfmontage BGS, Parallelarm-Montage SchließkraftverstellungSeitlich am Schließkörper ÖffnungsdämpfungNein (NV BC-Variante: ja) EndschlagHydraulisch, über Ventil VentileThermostabilisiert FeststellungOptional (mechanisch über Feststellgestänge) DIN-RichtungLinks/rechts ohne Umstellung Gestänge-KompatibilitätTS 4000/2000 Gestänge (Standard, Feststellung) BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Varianten & Ausführungen ArtikelnummerFarbeGestänge 128885.102421silberfarbigNormalgestänge 128885.102445silberfarbigFeststellgestänge 128887.102423weiß (RAL 9016)Normalgestänge 128887.102447weiß (RAL 9016)Feststellgestänge Passendes Zubehör: Normalgestänge | Feststellgestänge | Montageplatte Montage Der GEZE TS 2000 NV wird wahlweise auf der Bandseite oder der Bandgegenseite montiert. Bei Bandgegenseitenmontage wird eine Montageplatte benötigt. Eine Umstellung für DIN links/rechts ist nicht erforderlich – der Schließer ist universell einsetzbar. Die Schließkraft wird seitlich am Schließkörper verstellt (nicht von vorn). Die einstellbaren Ventile für Schließgeschwindigkeit und Endschlag sind von der Schließerseite zugänglich. Normen & Zulassungen NormBeschreibung EN 1154Türschließmittel mit kontrolliertem Schließablauf DIN 18040Barrierefreies Bauen (bei Türbreiten bis 1100 mm) Montagearten Der TS 2000 NV bietet drei Montagevarianten. Die Parallelarm-Montage ermöglicht eine dezente Erscheinung von der Bandgegenseite. MontageartPosition SchließerPosition GestängeHinweis Türblattmontage BandseiteTürblattRahmenStandard Kopfmontage BandgegenseiteRahmenTürblattSchließer am Rahmen Parallelarm-MontageTürblatt (BGS)RahmenDezente Bandgegenseite EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040) GEZE TS 2000 NV vs. TS 4000 — welcher Gestängetürschließer? Der TS 2000 NV ist die kompakte Alternative zum TS 4000 für Türen bis 1100 mm. Beide Modelle verwenden die gleichen Gestänge, der TS 4000 bietet zusätzlich Öffnungsdämpfung und Sicherheitsventil. ModellENMax. BreiteMontageBesonderheit TS 2000 NVEN 2-41100 mmGestängeKompakt (226 mm), thermostabilisiertTS 4000EN 1-61400 mmGestängeSicherheitsventil, ÖffnungsdämpfungTS 3000 VEN 1-41100 mmGleitschieneKompakt, 4 Montagevarianten Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung WohnungsbauWohnungseingangstürenKompakt, Brandschutz T30TS 2000 NV EN 3–4 BürogebäudeInnentüren FlureSchmale Montage, bis 1.100 mmTS 2000 NV mit Feststellgestänge MehrfamilienhausKellertüren, TechnikräumeBrandschutz, geringer PlatzTS 2000 NV EN 3 PflegeheimBewohnerzimmer-TürenKompakt, geringer WiderstandTS 2000 NV BC (mit Öffnungsdämpfung) HotelGästezimmertürenDezent, leises SchließenTS 2000 NV EN 3 mit Abdeckkappe Häufige Fragen zum GEZE TS 2000 NV Der TS 2000 NV schließt die Tür zu langsam — was tun?Schließgeschwindigkeit über das Regulierventil erhöhen. Bei Brandschutztüren muss die Tür innerhalb der Normvorgaben schließen. Endschlagventil für den letzten Winkelbereich prüfen. Wo sitzt die Schließkraftverstellung beim TS 2000 NV?Seitlich am Schließkörper — nicht von vorn wie beim TS 4000. Abdeckkappe abnehmen, EN-Klasse mit Schraubendreher einstellen. Was unterscheidet den TS 2000 NV vom TS 2000 NV BC?Die BC-Variante (Backcheck) hat eine hydraulisch einstellbare Öffnungsdämpfung. Der Standard-TS 2000 NV hat keine Öffnungsdämpfung. In stark frequentierten Bereichen die BC-Variante empfehlen. Passen die Gestänge vom TS 4000 auf den TS 2000 NV?Ja. TS 4000/2000 Gestänge sind untereinander kompatibel — Standard, Feststellung, ein-/ausschaltbar und verlängert. Der TS 2000 NV hat 226 mm — passt der auf schmale Türblätter?Ja, der TS 2000 NV ist einer der kompaktesten GEZE Gestänge-Türschließer (226 × 51 × 60 mm). Er passt auf Türblätter, die für den TS 4000 (287 mm) zu schmal sind. Ist der TS 2000 NV für Parallelarm-Montage geeignet?Ja. Parallelarm-Montage ist möglich (Schließer am Rahmen, Gestänge am Türblatt). Eigene Montageplatte Gestänge (Parallelarm) verwenden. Kann ich den TS 2000 NV auf Ganzglastüren montieren?Ja, mit dem Glasklemmschuh TS 3000/2000 NV. Der Glasklemmschuh ersetzt die Befestigung am Türblatt und klemmt die Glasscheibe ein. Meine Tür ist 1.200 mm breit — reicht der TS 2000 NV?Nein. Der TS 2000 NV ist bis 1.100 mm Flügelbreite zugelassen. Für breitere Türen den TS 4000 (bis 1.400 mm) verwenden. Kaufberatung: GEZE TS 2000 NV — der Allrounder TS 2000 NV oder TS 4000 — wo liegt die Grenze?Der TS 2000 NV deckt EN 2–4 ab und eignet sich für Türen bis ca. 1100 mm Breite. Der TS 4000 erreicht EN 1–6 und bewältigt Türen bis 1400 mm und 120 kg. Bei schweren Außentüren, Metalltüren oder stark frequentierten Durchgängen ist der TS 4000 die bessere Wahl. Gestänge oder Gleitschiene — was bekomme ich beim TS 2000 NV?Dieses Set enthält den TS 2000 NV mit Normalgestänge. Der TS 2000 NV ist ausschließlich mit Gestänge erhältlich — es gibt keine Gleitschienen-Variante. Wünschen Sie eine Gleitschiene, wechseln Sie zum TS 3000 V oder TS 5000. TS 2000 NV oder TS 1500 — wann reicht der Kleinere?Der TS 1500 hat einen engeren EN-Bereich (nur EN 3–4) und ist für leichte Innentüren konzipiert. Der TS 2000 NV bietet mit EN 2–4 mehr Spielraum und ein stärkeres Schließmoment — empfehlenswert bei Türen mit Dichtungen oder Federbändern. Gibt es den TS 2000 NV auch für Ganzglastüren?Ja, den TS 2000 NV mit Glasklemmschuh gibt es speziell für Ganzglastüren. Der Glasklemmschuh ersetzt die normale Befestigung auf dem Türblatt und klemmt direkt auf das Glas. Kann ich den TS 2000 NV mit Feststellgestänge bestellen?Ja, der TS 2000 NV ist auch mit Feststellgestänge lieferbar. Die mechanische Feststellung hält die Tür in einem einstellbaren Öffnungswinkel offen. Für elektrische Feststellung (Brandschutz) benötigen Sie den TS 4000 E oder TS 5000 E.

GEZE TS 4000 — Leistungsstarker Gestängetürschließer EN 1-6 Kurz & KnappObenliegender Gestängetürschließer EN 1-6 für Türen bis 1400 mm FlügelbreiteMit integrierter Öffnungsdämpfung, optischer Schließkraftanzeige und SicherheitsventilFür Feuer- und Rauchschutztüren nach EN 1154 zugelassenDIN links/rechts ohne Umstellung Der GEZE TS 4000 im Detail Der GEZE TS 4000 ist ein leistungsstarker obenliegender Gestängetürschließer für anspruchsvolle Einsatzbereiche. Mit seinem breiten Schließkraftbereich von EN 1 bis EN 6 deckt er Türflügel bis 1400 mm Breite ab. Die Variante EN 5-7 erweitert den Einsatzbereich sogar bis 1600 mm. Zu den Besonderheiten gehören die integrierte Öffnungsdämpfung, die das unkontrollierte Aufreißen der Tür verhindert, sowie eine optische Schließkraftanzeige zur schnellen visuellen Kontrolle der eingestellten Größe. Ein Sicherheitsventil schützt den Türschließer vor mutwilliger Beschädigung durch gewaltsames Aufreißen. Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung sind bequem von vorn einstellbar. Der Türschließer ist für DIN links und DIN rechts angeschlagene Türen ohne Umstellung einsetzbar und nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Der TS 4000 bildet die Basis einer umfangreichen Produktfamilie mit Varianten für elektrische Feststellung, integrierte Rauchmelder und Schließfolgeregelung. Ihre Vorteile Breiter Schließkraftbereich — EN 1-6 für Türen bis 1400 mm (EN 5-7 bis 1600 mm) Integrierte Öffnungsdämpfung — Verhindert unkontrolliertes Aufreißen der Tür Optische Schließkraftanzeige — Schnelle visuelle Kontrolle der eingestellten Größe Sicherheitsventil — Schutz vor mutwilliger Beschädigung Brandschutz-zugelassen — Für Feuer- und Rauchschutztüren nach EN 1154 Barrierefrei — Bis 1100 mm Flügelbreite nach DIN 18040 einsetzbar Einstellung von vorn — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung Universell einsetzbar — DIN links/rechts ohne Umstellung Technische Daten EigenschaftWert EN-KlasseEN 1–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm (EN 5–7: 1.600 mm) Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel180° Abmessungen Schließkörper287 × 46 × 60 mm (B × H × T) MontageBandseite, Kopfmontage BGS, Parallelarm BGS SchließkraftverstellungVon vorn Optische SchließkraftanzeigeJa ÖffnungsdämpfungJa, hydraulisch einstellbar EndschlagÜber Gestänge SicherheitsventilJa (Schutz gegen mutwillige Beschädigung) FeststellungOptional (mechanisch über Feststellgestänge, 70–150°) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer- und Rauchschutztüren zugelassen NormEN 1154 Verfügbare Varianten ArtikelnummerAusführung 102789.102421Silberfarbig mit Normalgestänge 102789.102445Silberfarbig mit Feststellgestänge 102791.102423Weiß (RAL 9016) mit Normalgestänge 102791.102447Weiß (RAL 9016) mit Feststellgestänge Das Feststellgestänge ermöglicht eine mechanische Feststellung der Tür in geöffneter Position. Für die Montage auf Türen ohne Bohrungen steht eine passende Montageplatte TS 4000 zur Verfügung. Montage Der GEZE TS 4000 kann sowohl auf der Bandseite als auch auf der Bandgegenseite montiert werden. Bei der Standardmontage auf der Bandseite wird der Schließkörper auf dem Türblatt befestigt, das Gestänge am Türrahmen. Der maximale Öffnungswinkel beträgt 180°. Bei der Montage auf der Bandgegenseite wird der Schließkörper am Türrahmen und das Gestänge am Türblatt befestigt. Diese Variante eignet sich, wenn der Schließer von der Aufgehseite nicht sichtbar sein soll. Alle Einstellungen — Schließkraft, Schließgeschwindigkeit und Öffnungsdämpfung — sind nach der Montage bequem von vorn zugänglich. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung. Normen & Zulassungen NormBeschreibung EN 1154Türschließmittel mit kontrolliertem Schließablauf Feuer-/RauchschutzZugelassen für Feuer- und Rauchschutztüren DIN 18040Barrierefreies Bauen (bis 1100 mm Flügelbreite) Montagearten Der TS 4000 kann auf verschiedene Arten montiert werden. Die Parallelarm-Montage ist nur bis EN 5 möglich. MontageartPosition SchließerPosition GestängeHinweis Türblattmontage BandseiteTürblattRahmenStandard Kopfmontage BandgegenseiteRahmenTürblattSchließer am Rahmen Parallelarm-Montage BGSTürblatt (BGS)RahmenNur bis EN 5 EN-Klassen und Flügelbreiten ENMax. FlügelbreiteAnwendung EN 1750 mmLeichte InnentürenEN 2850 mmLeichte InnentürenEN 3950 mmStandard-InnentürenEN 41100 mmBarrierefreiheit (DIN 18040)EN 51250 mmBreite Türen, ECline barrierefreiEN 61400 mmSchwere Brandschutztüren GEZE TS 4000 vs. TS 5000 — Gestänge oder Gleitschiene? Der TS 4000 mit Scherengestänge bietet maximale Robustheit und ist auch als EN 5-7 für Türen bis 1600 mm erhältlich. Der TS 5000 mit Gleitschiene bietet durch klare Linienführung und einfacheres Einstellen. ModellENMax. BreiteMontageBesonderheit TS 4000EN 1-61400 mmGestängeSicherheitsventil, bis EN 5-7 (1600 mm)TS 5000EN 2-61400 mmGleitschieneKlares Design, optische SchließkraftanzeigeTS 2000 NVEN 2-41100 mmGestängeKompakt, gleiche Gestänge wie TS 4000 Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung KrankenhausFlur-BrandschutztürenBrandschutz T30/T90, BarrierefreiheitTS 4000 EN 3–4 mit Feststellgestänge SchuleFluchtwegtürenRobuster Betrieb, hohe FrequenzTS 4000 EN 4–5 BürogebäudeTreppenhaus-BrandschutztürenZuverlässiger Brandschutz, FeststellungTS 4000 mit Feststellarm IndustriebauSchwere Stahltüren bis 1.600 mmEN 5–7, maximale SchließkraftTS 4000 EN 5–7 PflegeeinrichtungStationstürenBarrierefreiheit, FeststellungTS 4000 EN 3 mit Feststellgestänge Häufige Fragen zum GEZE TS 4000 Der TS 4000 schließt die Brandschutztür nicht vollständig — was tun?Endschlag über die Gestänge-Einstellung nachregeln. Bei Brandschutztüren muss die Tür in die Falle fallen (EN 1154). Schließgeschwindigkeit im letzten Winkelbereich erhöhen. Was bedeutet das Sicherheitsventil beim TS 4000?Das Sicherheitsventil schützt den Schließkörper bei mutwilligem Aufreißen der Tür. Die Hydraulik wird nicht beschädigt, auch wenn die Tür gewaltsam geöffnet wird. Kann ich den TS 4000 EN 1–6 gegen EN 5–7 tauschen?Ja, der Schließkörper hat die gleichen Abmessungen (287 × 46 × 60 mm). Gleiche Bohrungen, gleiches Gestänge. Nur die Leistungsklasse ändert sich. Wie stelle ich die optische Schließkraftanzeige richtig ein?Die farbige Anzeige auf der Schließer-Vorderseite zeigt die eingestellte EN-Klasse. Bei Brandschutztüren muss die angezeigte Klasse der Anforderung entsprechen. Kann ich eine Feststellung nachrüsten?Ja, mit dem Feststellgestänge (mechanisch, 70–150°). Alternativ das ein-/ausschaltbare Feststellgestänge verwenden. Die Gestänge vom TS 4000/2000 sind untereinander kompatibel. Der TS 4000 wird auf der Bandgegenseite mit Parallelarm montiert — was beachten?Bei Parallelarm-Montage (BGS) reduziert sich die max. EN-Klasse auf EN 5. Eigene Montageplatte Gestänge (Parallelarm) verwenden. Passen Gestänge vom TS 2000 NV auf den TS 4000?Ja, die Gestänge TS 4000/2000 sind untereinander kompatibel — Standard, Feststellung, ein-/ausschaltbar und verlängert. Was unterscheidet den TS 4000 vom TS 5000?TS 4000: Scherengestänge, sichtbares Gestänge, EN 1–6 (bzw. 5–7). TS 5000: Gleitschiene, flachere Optik, EN 2–6. Gleicher Leistungsbereich, unterschiedliche Montage und Optik. Kaufberatung: GEZE TS 4000 — der vielseitige Türschließer TS 4000 oder TS 5000 — welcher passt besser?Der TS 4000 und der TS 5000 decken beide EN 1–6 ab und sind für schwere Türen bis 1400 mm geeignet. Der TS 5000 bietet jedoch mehr Zubehör-Optionen (ECline, ISM, R-ISM) und eine größere Auswahl an Gleitschienen. Der TS 4000 ist die robuste, wirtschaftliche Wahl für Standardanwendungen. Gestänge oder Gleitschiene beim TS 4000?Dieses Modell wird mit Normalgestänge geliefert — der bewährte Klassiker für maximale Schließkraft. Für den TS 4000 gibt es keine Gleitschienen-Option. Wenn Sie eine Gleitschiene bevorzugen, wählen Sie den GEZE TS 5000 mit Standard-Gleitschiene. Brauche ich eine Schließfolgeregelung?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung Pflicht. Der TS 4000 IS hat die Schließfolgeregelung integriert. Alternativ gibt es den SR Schließfolgeregler als separate Komponente. TS 4000 oder TS 2000 NV — wann genügt das kleinere Modell?Der TS 2000 NV deckt EN 2–4 ab (Türen bis ca. 1100 mm, 80 kg). Für schwere Brand- und Rauchschutztüren, Außentüren oder Türen über 1100 mm ist der TS 4000 mit EN 1–6 die sichere Wahl. Kann ich den TS 4000 zur Feststellanlage aufrüsten?Ja, GEZE bietet den TS 4000 in mehreren FSA-Varianten: TS 4000 E (elektromechanische Feststellung), TS 4000 EFS (Freilauf) und TS 4000 R (integrierter Rauchmelder). Eine Nachrüstung des Standard-TS 4000 ist nicht möglich — die FSA-Varianten sind eigenständige Modelle.
