DICTATOR - Schließfolgeregler SR 2000 wurden speziell für zweiflügelige Brandschutztüren entwickelt, die besonderen optischen Ansprüchen genügen sollen.
Der SR 2000 läßt sich unauffällig unter der Zarge hinter den Türblättern anbringen.
Eine elektromagnetische Feststellung ist beim Typ SR 2000 E integriert, welche die Ausstellarme eingeklappt festhält bis einer der Rauchmelder Alarm auslöst.
Entsprechend den jeweiligen bauaufsichtlichen Zulassungen müssen alle zweiflügeligen Brandschutz- und Rauchschutztüren mit einer Schließfolgeregelung ausgerüstet sein.
DICTATOR Schließfolgeregler sorgen dafür, daß beide Türflügel durch Flachform- oder Bodentürschließer in der richtigen Reihenfolge geschlossen werden.
DICTATOR - Schließfolgeregler SR 2000 entsprechen den "Richtlinien für die Zulassung von Feuerschutztüren" des Deutschen Institut für Bautechnik, Berlin und der DIN 4102, Teil 18. Er wurde vom Staatlichen Materialprüfungsamt Nordrhein- Westfalen (MPA NRW), Dortmund geprüft, Prüfzeugnis Nr. 1200212-02.
Technische Daten
Türflügelgewicht maximal 250 kg je Türflügel
Türflügelbreite 0,75 m bis 1,50 m je Türflügel
Platzbedarf unterhalb der Zarge 20 mm
Aufrichtewinkel max. 115°
Oberfläche galv. verzinkt, auf Wunsch pulverbeschichtet
Haltemagnet (nur Typ SR 2000 E) 24 V DC / 42 mA

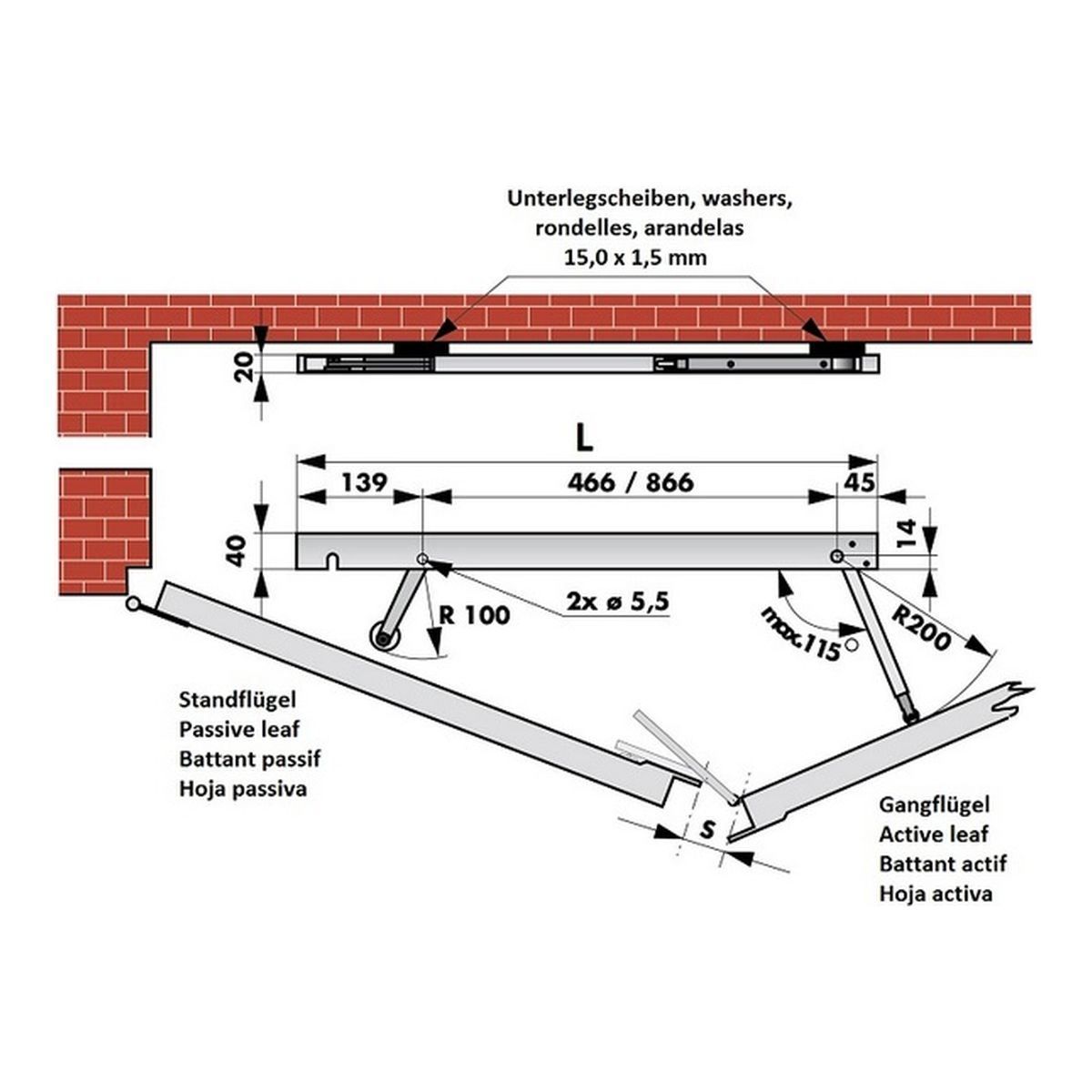

Entnehmen Sie bitte die Montageabstände dem Diagramm und der Skizze. Falls die beiden Türflügel eine unterschiedliche Breite aufweisen, beraten wir Sie gerne.
Die Mindestflügelbreite des Gangflügels beträgt ca. 750 mm.
Bei Flügelbreiten unter 1000 mm müssen Sie die kurze Ausführung des Schließfolgereglers verwenden (schraffierter Bereich): SR 2000 (Bestell-Nr. 500 435).
Ausnahme:
bei einer Türblattdicke von 100 mm kann dieser nur bis 900 mm Flügelbreite eingesetzt werden.
Montieren Sie den Schließfolgeregler mit zwei M5x30 Innensechskantschrauben von unten an der Türzarge.
Achten Sie darauf, daß der Schließfolgeregler genau parallel zur Türebene verläuft.
Die Vorderkante des Schließfolgereglers sollte ca. 1 mm Abstand zu den Türblättern besitzen.
Beachten Sie bitte, daß der Teleskoparm in aufgerichteter Stellung genau im rechten Winkel (90°) auf den Gangflügel trifft.
Mit der Einstellschraube am Fuß des Teleskoparmes können Sie den Aufrichtewinkel justieren.
Bei dünnwandigen Türen sollten Sie ein Verstärkungsblech in dem Bereich anbringen in welchem der Teleskoparm auf den Gangflügel trifft (der Abstand zum Türdrehpunkt ist ca. Anschlagmaß X minus 65 mm).
Mit Hilfe einer Exzenterschraube können Sie die Rolle am Auslösehebel so einstellen, daß der Standflügel vollständig schließen kann und dennoch der Teleskoparm ganz in das Gehäuse einklappt.
Anschließend müssen Sie die Kontermutter wieder festziehen. Nach Abschluß der Montage das einwandfreie Ausklappen sowie die Einstellbarkeit des Aufrichtewinkels der Arme überprüfen.
Ausführung: | SR 2000 L, Länge 1050mm, SR 2000 EL, Länge 1050mm (mit elektromagnetischer Feststellung), SR 2000 K, Länge 650mm, SR 2000 EK, Länge 650mm (mit elektromagnetischer Feststellung) |
---|
