DICTATOR H 1300 für besonders schwere Türen

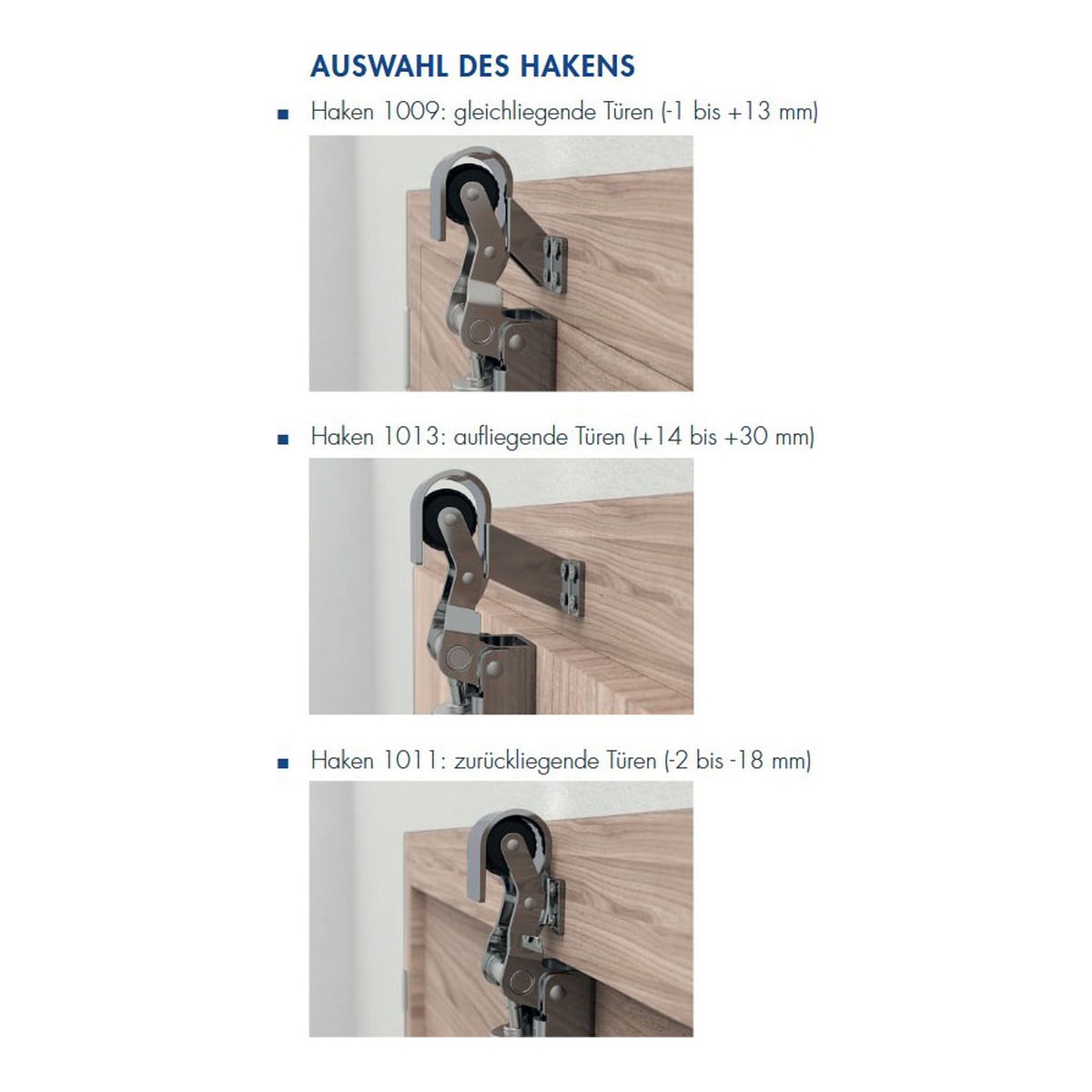

DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt

DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt

Dictator V 1600 Universal-Türdämpfer glanzverchromt Türdämpfer Dictator V1600 für Haustüren und Zimmertüren Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt. Montage Dictator V 1600 Universal-Türdämpfer: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 glanzverchromt  glanzverchromt  20 N  Haken 1009  300464    glanzverchromt  20 N  Haken 1013  300967    glanzverchromt  50 N  Haken 1009  300460    glanzverchromt  50 N  Haken 1011  300629    glanzverchromt  50 N  Haken 1013  300461    glanzverchromt  80 N  Haken 1009  300480    glanzverchromt  80 N  Haken 1013  300951

DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt

3D-Aluminium-Türband zur Befestigung mit Einschraubmuttern stufenlos 3-dimensional verstellbarDIN rechts und DIN links verwendbarschraubbar / wartungsfrei

DICTATOR Schacht-Türdämpfer des Typ ED STD 3 wurden speziell konstruiert, um Drehflügel-Türen abzudämpfen, die mit Federkraft automatisch schließen. Er wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Die Kolbenstange des Dämpfers ragt durch die Zarge hindurch und trifft auf die bandseitige Stirnfläche des Türflügels. Zum Schutz des Türblattes muß dort, wo die Kolbenstange auftrifft ein gehärtetes "Anschlagplättchen" angebracht werden. Der Dämpfer ED STD 3 arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter, so daß die einstellbare Dämpfung über den gesamten Kolbenstangenhub wirksam ist und hierdurch die Türe sicher abgebremst wird. Höchste Belastbarkeit und lange Lebensdauer des Dämpfers werden durch eine vergütete Kolbenstangenführung in Verbindung mit Spezialdichtungen erreicht. Ein Polyurethan-Abstreifring verhindert das Verschmutzen und Beschädigen der Führungs- und Dichtelemente. Für die Lebensdauer der Türkonstruktion ist es wichtig, daß besonders stabile Türbänder verwendet werden.
