DICTATOR R 1400 Universal-Türdämpfer Türrückseite

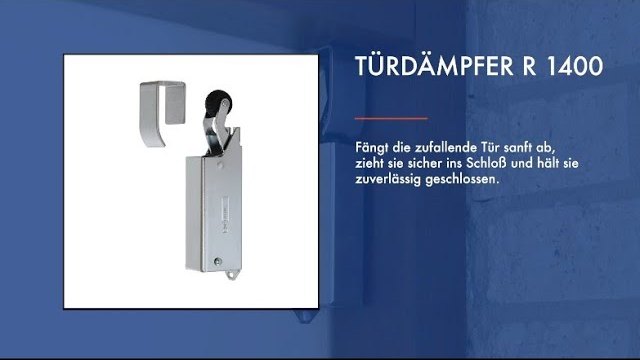

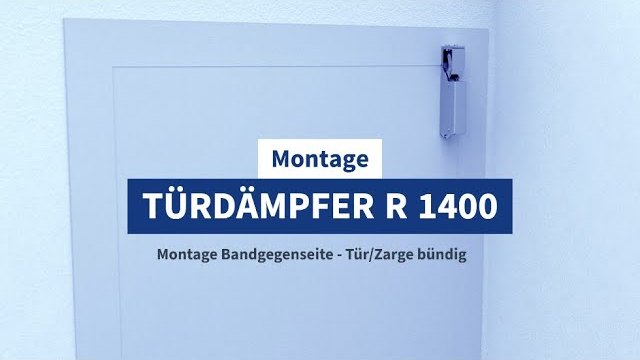

DICTATOR R 1400 Universal-Türdämpfer für die Montage unter dem Sturz auf der TürrückseiteDICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie leise ins Türschloß und halten sie geschlossen. Alle Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer R 1400 wurde für Türen konzipiert, an denen eine verdeckte Montage auf der Rückseite der Tür aus visuellen oder praktischen Gesichtspunkten notwendig ist. Er ist für links und für rechts angeschlagene Türen verwendbar. Trotz seiner relativ kleinen Ausführung ist der Türdämpfer R 1400 für Zimmertüren und kleine Eingangstüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, durch den elegant verkleideten Dämpfzylinder und durch die kaum sichtbare Befestigung ein sehr ansprechendes Design. Der Türdämpfer R 1400 besteht aus dem Gehäuse mit dem Rollenhebel und der Einlaufkurve. Ein Spezialzylinder im Gehäuse ermöglicht auch eine waagerechte Montage des Türdämpfers an der Tür. Den Türdämpfer R 1400 können Sie an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist eine Nirostaausführung lieferbar.Wichtig: Montieren Sie den Türdämpfer R 1400 wegen der herabhängenden Einlaufkurveund der damit verbundenen Verletzungsgefahr nur seitlich (ca. 8 mm von derZarge), nicht in der Türmitte. Sie können den R1400 auch waagrecht befestigen.Montieren Sie zunächst die Einlaufkurve am Türstock und anschließend das Gehäusedes Türdämpfers auf der Rückseite des Türblattes. Die Gummirolle des umgeklapptenRollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.

DICTATOR R 1400 Universal-Türdämpfer für die Montage unter dem Sturz auf der TürrückseiteDICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie leise ins Türschloß und halten sie geschlossen. Alle Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer R 1400 wurde für Türen konzipiert, an denen eine verdeckte Montage auf der Rückseite der Tür aus visuellen oder praktischen Gesichtspunkten notwendig ist. Er ist für links und für rechts angeschlagene Türen verwendbar. Trotz seiner relativ kleinen Ausführung ist der Türdämpfer R 1400 für Zimmertüren und kleine Eingangstüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, durch den elegant verkleideten Dämpfzylinder und durch die kaum sichtbare Befestigung ein sehr ansprechendes Design. Der Türdämpfer R 1400 besteht aus dem Gehäuse mit dem Rollenhebel und der Einlaufkurve. Ein Spezialzylinder im Gehäuse ermöglicht auch eine waagerechte Montage des Türdämpfers an der Tür. Den Türdämpfer R 1400 können Sie an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist eine Nirostaausführung lieferbar.Wichtig: Montieren Sie den Türdämpfer R 1400 wegen der herabhängenden Einlaufkurveund der damit verbundenen Verletzungsgefahr nur seitlich (ca. 8 mm von derZarge), nicht in der Türmitte. Sie können den R1400 auch waagrecht befestigen.Montieren Sie zunächst die Einlaufkurve am Türstock und anschließend das Gehäusedes Türdämpfers auf der Rückseite des Türblattes. Die Gummirolle des umgeklapptenRollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.

Dictator V 1600 Universal-Türdämpfer glanzverchromt Türdämpfer Dictator V1600 für Haustüren und Zimmertüren Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt. Montage Dictator V 1600 Universal-Türdämpfer: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 glanzverchromt  glanzverchromt  20 N  Haken 1009  300464    glanzverchromt  20 N  Haken 1013  300967    glanzverchromt  50 N  Haken 1009  300460    glanzverchromt  50 N  Haken 1011  300629    glanzverchromt  50 N  Haken 1013  300461    glanzverchromt  80 N  Haken 1009  300480    glanzverchromt  80 N  Haken 1013  300951

DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt

DICTATOR Schacht-Türdämpfer des Typ ED STD 3 wurden speziell konstruiert, um Drehflügel-Türen abzudämpfen, die mit Federkraft automatisch schließen. Er wird vom Fahrstuhlschacht aus in die Zarge eingesetzt. Die Kolbenstange des Dämpfers ragt durch die Zarge hindurch und trifft auf die bandseitige Stirnfläche des Türflügels. Zum Schutz des Türblattes muß dort, wo die Kolbenstange auftrifft ein gehärtetes "Anschlagplättchen" angebracht werden. Der Dämpfer ED STD 3 arbeitet hydraulisch. Seine Besonderheit ist der Ölausgleichsbehälter, so daß die einstellbare Dämpfung über den gesamten Kolbenstangenhub wirksam ist und hierdurch die Türe sicher abgebremst wird. Höchste Belastbarkeit und lange Lebensdauer des Dämpfers werden durch eine vergütete Kolbenstangenführung in Verbindung mit Spezialdichtungen erreicht. Ein Polyurethan-Abstreifring verhindert das Verschmutzen und Beschädigen der Führungs- und Dichtelemente. Für die Lebensdauer der Türkonstruktion ist es wichtig, daß besonders stabile Türbänder verwendet werden.

DICTATOR V 1600 F Universal-Türdämpfer (Feuer- und Rauchschutz) V 1600 F Universal-Türdämpfer für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren Der Dictator V 1600F ist eine Spezialausführung des Türdämpfers V 1600 mit fest eingestellter Schließgeschwindigkeit und starker Feder, der V 1600F besitzt für Deutschland ein bauaufsichtliches Prüfzeugnis zur Verwendung an Brandschutztüren (Nr. P-120001480). Bei der Montage an Brandschutztüren ist zwingend die Verwendung einer Montageplattesowohl für den Türdämpfer als auch den Haken vorgeschrieben, um den sicheren, dauerhaften Halt und damit die einwandfreie Funktion zu garantieren.Der Türdämpfer V 1600 F ist speziell für die Montage an Feuerschutztüren, Brandschutztüren und Rauchschutztüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und der unsichtbaren Befestigung ein sehr ansprechendes Design. Besonderes Merkmal des V 1600F ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 F ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 F eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er aus dem Material Nirosta hergestellt. Montage des DICTATOR V 1600 F: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Oberfläche:ganzverchromtHinweise: Bevor der Türdämpfer V 1600F an einer Rauch- oder Brandschutztür montiert wird, ist zu klären, ob der Türdämpfer in der Zulassung der Tür aufgeführt ist oder ob eine Herstellererklärung des Türenproduzenten existiert, in der die Anbringung des Türdämpfers an der jeweiligen Tür erlaubt wird. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, für 10 - 20 mm zurückliegende Türen den Haken Typ 1011. Lieferumfang Dictator V 1600 F: - Türdämpfer Dictator V 1600 F inkl Haken- Montageplatte Türdämpfer (optional)- Montageplatte Haken (optional)   Beschreibung Haken Bestellnummer Dictator V 1600 F Universal-Türdämpfer 80 N, glanzverchromt 100910111013 300960300963300973 Montageplatte V 1600F für Brandschutztüren   205212 Montageplatte Haken V 1600F an Brandschutztüren   205231XL
