KWS 1081 - 1082 Türfeststeller mit Tretbolzen

Gleitstück / Gleitschuh / Kunststoffgleiter für ECO Standard-Gleitschiene

T-STOP-Gleitschiene mit integrierter Öffnungsbegrenzung Die GEZE T-STOP-Gleitschiene ermöglicht die Ausführung von Türen ohne störende Türpuffer.Der eingebaute Türpuffer verhindert die Gefahr von Quetschungen zwischen Türblatt und Stopper. Stolperfallen und Schmutzecken – bedingt durch die Bodenmontage von Türpuffern – gehören der Vergangenheit an. Der Eingang gewinnt an Ästhetik. Konzipiert ist die T-STOP-Gleitschiene für die obenliegenden Türschließer GEZE TS 5000, TS 5000 L und TS 3000 V. Die Nachrüstung bei bereits im Einsatz befindlichen Türschließern ist durch den Austausch der Gleitschiene und des Hebels problemlos möglich. Ebenso ist eine Feststelleinheit nachrüstbar. Anstelle eines Türschließers kann auch ein Drehlager verwendet werden. Die Tür wird durch die T-STOP-Gleitschiene im Öffnungswinkel begrenzt. Die selbstschließende Eigenschaft entfällt.

KWS 1032 oder 1034 Türfeststeller Modell KWS 1032: 30 mm HubModell KWS 1034: 50 mm Hub Die Tür kann in jedem Öffnungswinkel festgestellt werden. Dazu wird der Tretbolzen so weit heruntergedrückt bis der Stopfen sich auf dem Boden festgepresst hat. Zur Freigabe der Tür genügt ein leichter Druck auf die Sperrplatte. Die serienmäßig montierte Konterfeder erhöht den Anpressdruck auf dem Boden. a) Leichtmetall .02 silberfarbig einbrennlackiert .03 schwarz einbrennlackiert .10 dunkelbraun einbrennlackiert b) Leichtmetall bearbeitet nach E 5 .31 KWS 1 silberfarbig eloxiert .37 KWS 5 dunkelbraun eloxiert Montage KWS 1032 - 1034 Der Türfeststeller wird bei größtmöglichem Abstand zum Türband mit drei Schrauben in Verbindung mit einer Befestigungslasche an die Tür geschraubt. Der Abstand von Unterkante Tür bis Stopfen soll 5 - 10 mm betragen. Jede Einzelverpackung enthält eine Anschraubanleitung und Bohrschablone. Verwendung Türbreite bis 900 mm Türhöhe bis 2000 mm Türgewicht bis 40 kg Türschließer verwendbar Artikelnummer Hub Oberfläche KWS 1032... 30 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert KWS 1034... 50 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert Lieferumfang:- Türfeststeller KWS 1032 oder 1034- Bohrschablone- Befestigungsmaterial

KWS 1081 oder 1082 Türfeststeller mit Tretbolzen Modell 1081: mit 30 mm Hub - Tretbolzen aus Stahl, verzinkt Modell 1082: mit 50 mm Hub - Tretbolzen aus Stahl, verzinkt Mit dem Türfeststeller 1081 oder 1082 von KWS kann die Tür in jedem Öffnungswinkel festgestellt werden. Der Tretbolzen wird so weit heruntergedrückt bis der Stopfen sich auf dem Boden festgepresst. Zur Freigabe der Tür genügt ein leichter Druck auf die Sperrplatte des mechanischen Feststellers.- Türfeststeller-Gehäuse aus Leichtmetall- Stopfen aus Gummi, grau Standardausführung KWS 1081 oder 1082 a) Leichtmetall .02 silberfarbig einbrennlackiert .03 schwarz einbrennlackiert .10 dunkelbraun einbrennlackiert b) Leichtmetall bearbeitet nach E 5 .31 KWS 1 silberfarbig eloxiert .37 KWS 5 dunkelbraun eloxiert Montage KWS 1081 - 1082 Den Türfeststeller bei größtmöglichem Abstand zum Türband an die Tür schrauben. Den Türfeststeller mit drei Schrauben in Verbindung mit einer Befestigungslasche anschrauben. Der Abstand von Unterkante Tür bis Stopfen sollte 5 - 10 mm betragen. Die Verpackung des Türfeststellers enthält eine Anschraubanleitung und Bohrschablone. Verwendung Türbreite bis 900 mm Türhöhe bis 2000 mm Türgewicht bis 40 kg Türschließer verwendbar Artikelnummer Hub Oberfläche KWS 1081... 30 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert KWS 1082... 50 mm Hub .02 silberfarbig einbrennlackiert.03 schwarz einbrennlackiert.10 dunkelbraun einbrennlackiert.31 KWS 1 silberfarbig eloxiert.37 KWS 5 dunkelbraun eloxiert Lieferumfang:- Türfeststeller KWS 1081 oder 1082- Bohrschablone- Befestigungsmaterial

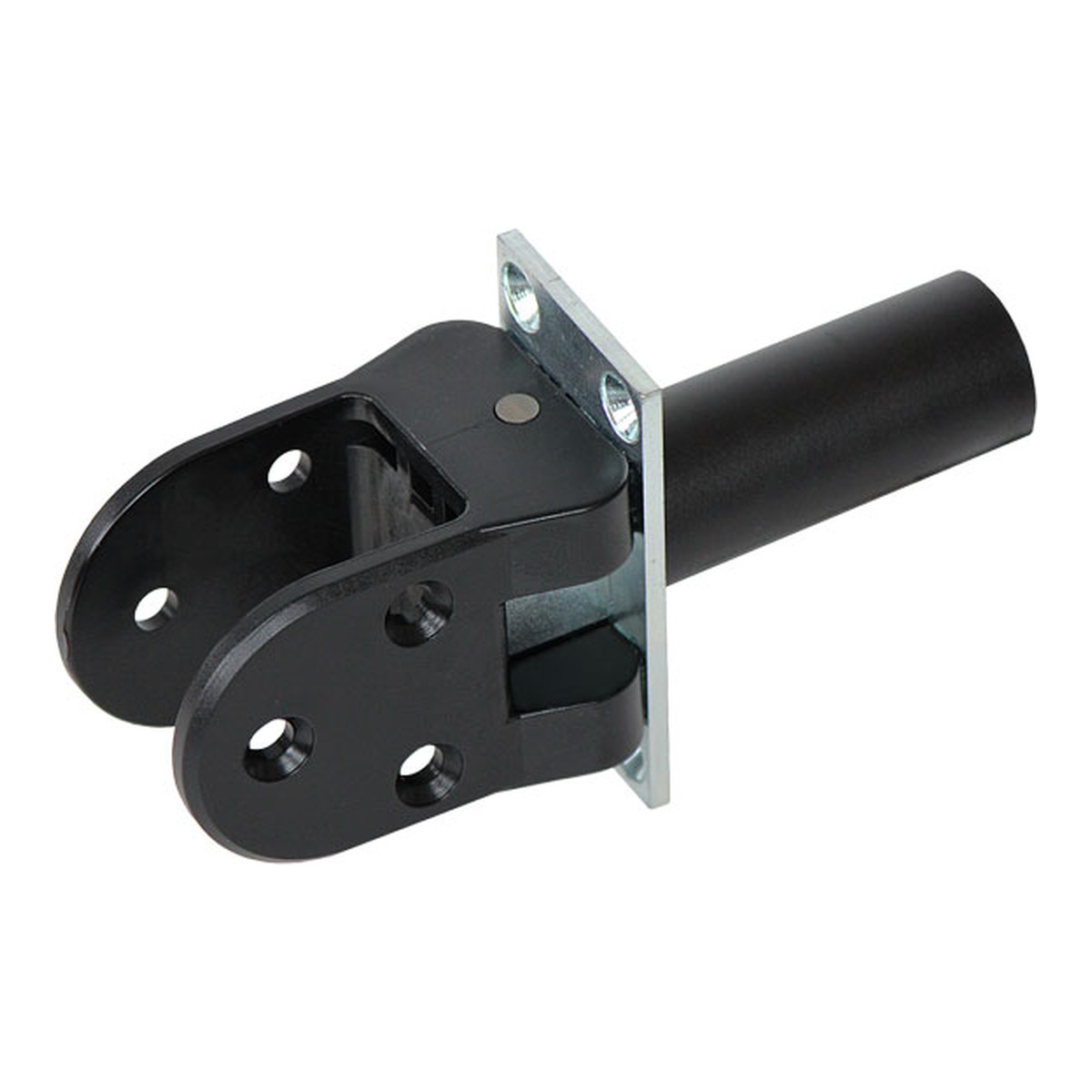

Pendeltürband HAWGOOD Typ 41 oder 42 für größere Türen mit 40 mm TürdickeDICTATOR Pendeltürbänder Typ HAWGOOD schließen Pendeltüren problemlos und schnell und halten sie geschlossen. Nach einem kurzen Durchschlagen bringen sie die Tür sofort wieder in die geschlossene Position. Damit eignen sie sich insbesondere für vielbegangene Türen (z.B. in öffentlichen Gebäuden und der Industrie), da die Tür sofort wieder für den nächsten Passanten problemlos zu öffnen ist, ohne daß er erst mehrere Pendelbewegungen abwarten muß. Sie werden aber auch vielfach bei Pendeltüren im Innenausbau und hier speziell im Ladenbau (z.B. an Kassenstationen, Pendeltürchen in Theken) eingesetzt. Beim Öffnen wird die Tür aufgrund der speziellen Form des "Schuhes" von der Zarge weggedreht. Dies bedeutet, daß bei ihrem Einsatz zum einen die lichte Öffnungsweite der Tür nicht durch das Pendeltürband verringert wird, zum anderen, daß bei geschlossener Tür nur ein minimaler Spalt zwischen Türzarge und Türblatt bestehen bleibt. Passend für unterschiedliche Türblattdicken und Türgewichte gibt es verschiedene Typen.Die Pendeltürbänder Typ 41 und 42 sind für größere Pendeltüren vorgesehen. Bitte beachten Sie die Auswahltabelle mit Berechnungsformel (Einsatz an schwereren oder breiteren Türen auf Anfrage). Die Typen 41 und 42 unterscheiden sich lediglich in ihrer Federkraft (erkennbar an der Kunststoffhülse des Federzapfens: Typ 42 weiß, Typ 41 schwarz). Bei einer Kombination von 41 und 42 muß Typ 42 immer oben angebracht werden. Die Pendeltürbänder 41 und 42 sind wahlweise mit oder ohne Feststellung bei 90° lieferbar. Der Schuh ist aus rostfreiem Stahl, die Befestigungsplatte verzinkt oder ebenfalls aus rostfreiem Stahl (optimal für den Lebensmittelbereich).

KWS 1013 Türfeststeller mit Feststellwippe Feststeller mit Bodenkloben aus Leichtmetall - Bodenkloben und Gehäuse des Oberteils aus Aluminium- weitere Metallteile aus Stahl, galvanisch verzinkt - Puffer aus schwarzem Gummi- mit Befestigungsmaterial - Türgewicht: bis ca. 50 kg- Abzugskraft: 100 N Funktion Feststeller KWS 1013: Nur das Andrücken bzw. Abziehen der Tür genügt zum Feststellen oder Lösen. Bei sich nachträglich hebenden oder senkenden Türen kann die Funktion des Feststellers durch eine einfache Verstellmöglichkeit neu eingestellt werden. Montage Türfeststeller mit Bodenkloben Der Feststeller-Mechanismus wird bei größtmöglichem Abstand zum Türband mit vier Schrauben an der Tür befestigt, Das Feststeller-Gehäuse wird aufgesteckt und mit einer Schraube gesichert. Der Bodenkloben wird an entsprechender Stelle auf den Boden geschraubt. Ein zusätzlicher Stift in den Boden eingelassen, verhindert ein Verdrehen des Bodenklobens. Anschlaganleitung und Bohrschablone liegen jeder Einzelverpackung bei. Artikelnummer Material / Oberfläche   Ausführung Leichtmetall: KWS 1013.02 silberfarbig einbrennlackiert   KWS 1013.03 schwarz einbrennlackiert   KWS 1013.10 dunkelbraun einbrennlackiert   Ausführung Leichtmetall bearbeitet nach E 5: KWS 1013.31 KWS 1 silberfarbig eloxiert   KWS 1013.37 KWS 5 dunkelbraun eloxiert   Lieferumfang:- KWS 1013 Türfeststeller mit Feststellwippe und Bodenkloben- Befestigungsmaterial
