DICTATOR VS 2000 Türdämpfer

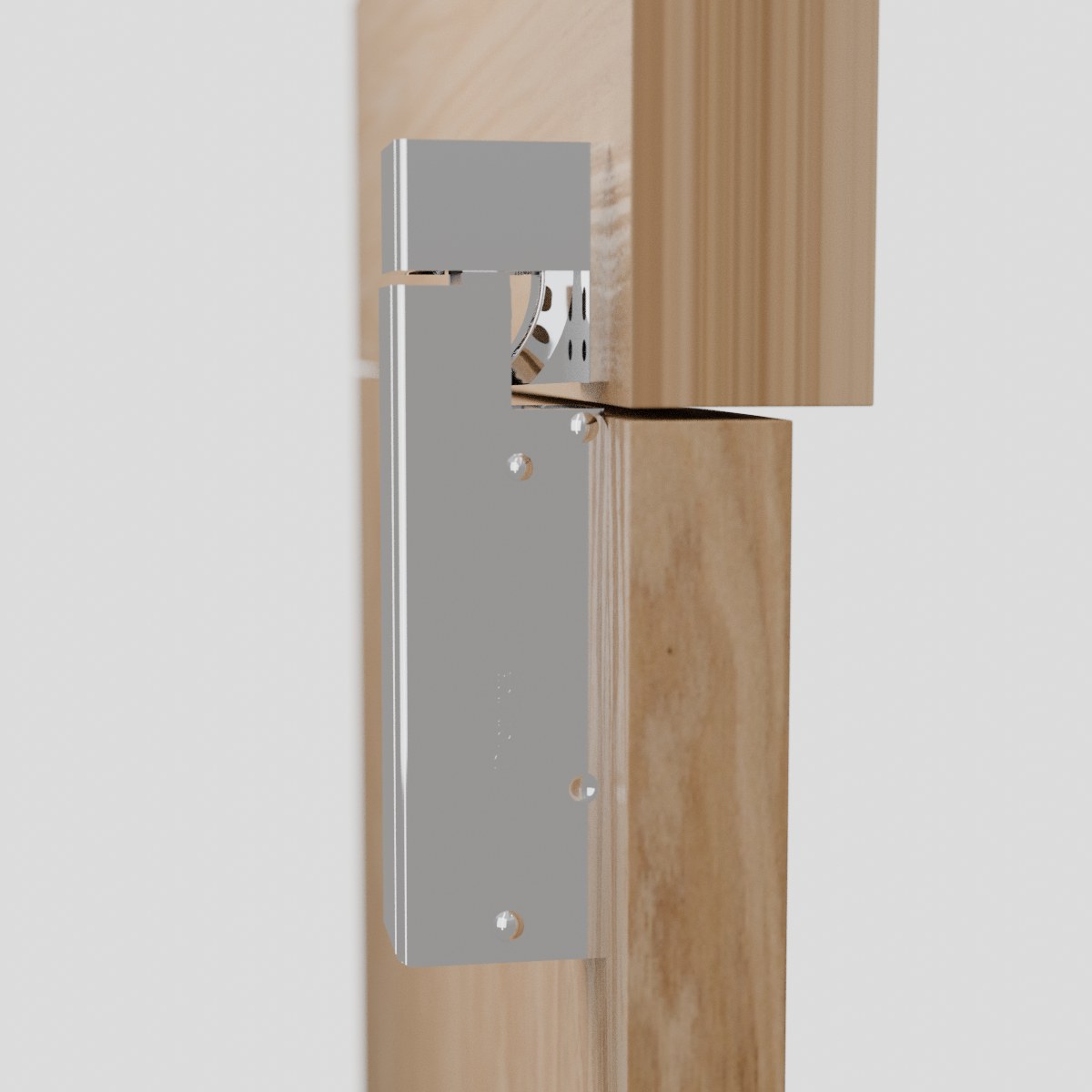

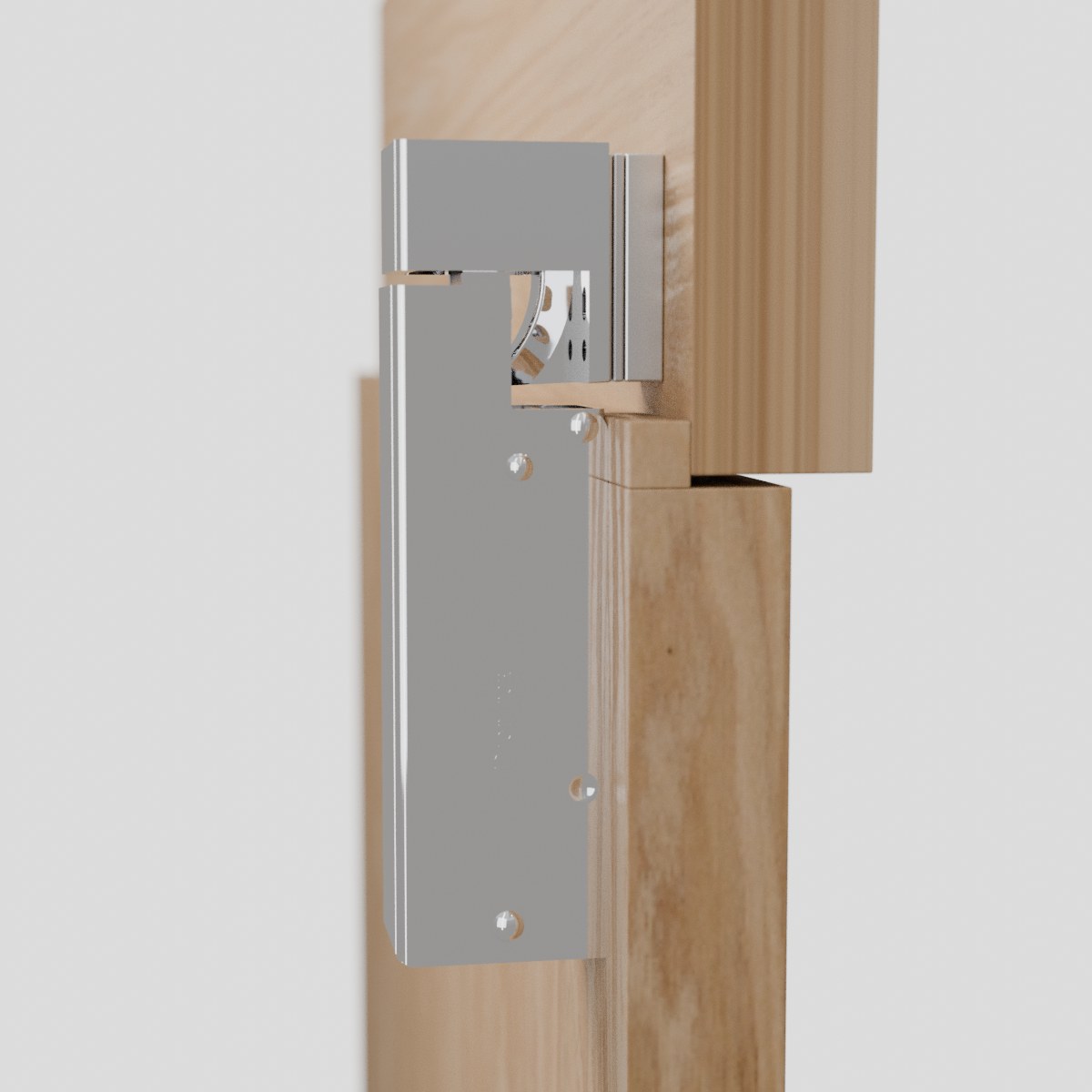

Universal-Türdämpfer DICTATOR VS 2000 glanzverchromt  Das Spitzenmodell der DICTATOR-Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet und in verschiedenen Federstärken lieferbar. Durch ein patentiertes Befestigungssystem mit schwenkbarer Grundplatte läßt sich der VS 2000 besonders leicht montieren. Die Befestigungsschrauben sind verdeckt, so daß der Türdämpfer mit dem Einlaufhaken eine formschöne Einheit bildet. Der Türdämpfer VS 2000 ist für die Montage an der Türvorderseite konzipiert. Er ist für links- und rechtsschließende Türen geeignet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführung mit normaler und leichter Feder kann mit Hilfe einer speziellen Winkelplatte (siehe Zubehör) auch waagrecht an der Türoberkante angebracht werden. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Montage:Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbarenGrundplatte befestigt, üblicherweise etwa in Türmitte.Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitteder Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß dasobere Ende der Grundplatte ca. 2 mm über die Türoberkante herausragt.Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mitden 4 Schrauben 4,5 x 19 und schwenken dann das Gehäuse nach unten bis esan der Grundplatte einrastet.Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge,um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurveist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel dieVorderkante der Einlaufkurve gerade noch leicht berührt.Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegendenAusgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 glanzverchromt  glanzverchromt  20 N  Haken 1020  300575    glanzverchromt  35 N  Haken 1020  300570    glanzverchromt  50 N  Haken 1020  300500    glanzverchromt  80 N  Haken 1020  300550    glanzverchromt  115 N  Haken 1020  300560

Universal-Türdämpfer DICTATOR VS 2000 glanzverchromt  Das Spitzenmodell der DICTATOR-Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet und in verschiedenen Federstärken lieferbar. Durch ein patentiertes Befestigungssystem mit schwenkbarer Grundplatte läßt sich der VS 2000 besonders leicht montieren. Die Befestigungsschrauben sind verdeckt, so daß der Türdämpfer mit dem Einlaufhaken eine formschöne Einheit bildet. Der Türdämpfer VS 2000 ist für die Montage an der Türvorderseite konzipiert. Er ist für links- und rechtsschließende Türen geeignet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführung mit normaler und leichter Feder kann mit Hilfe einer speziellen Winkelplatte (siehe Zubehör) auch waagrecht an der Türoberkante angebracht werden. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Montage:Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbarenGrundplatte befestigt, üblicherweise etwa in Türmitte.Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitteder Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß dasobere Ende der Grundplatte ca. 2 mm über die Türoberkante herausragt.Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mitden 4 Schrauben 4,5 x 19 und schwenken dann das Gehäuse nach unten bis esan der Grundplatte einrastet.Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge,um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurveist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel dieVorderkante der Einlaufkurve gerade noch leicht berührt.Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegendenAusgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 glanzverchromt  glanzverchromt  20 N  Haken 1020  300575    glanzverchromt  35 N  Haken 1020  300570    glanzverchromt  50 N  Haken 1020  300500    glanzverchromt  80 N  Haken 1020  300550    glanzverchromt  115 N  Haken 1020  300560

Türfeststeller DICTATOR ZE 25 (ZE 11) DICTATOR ZE 60 (ZE 14) DICTATOR ZE 75 (ZE 6) DICTATOR ZE 90 (ZE 9) Der Türfeststeller DICTATOR ZE hält eine Tür in jeder beliebigen Position fest. Er empfiehlt sich daher z.B. für Türen, bei denen kein mechanischer Anschlag zur Begrenzung des Öffnungswinkels nötig ist. Der Türfeststeller ZE wird in 4 verschiedenen Größen geliefert. Mit Hublängen von 25 bis 90 mm können selbst große Abstände zwischen Türunterkante und Boden ausgeglichen werden. Auch bei sehr glatten oder unebenen Fußböden bleibt die Tür sicher in der eingestellten Position, da eine eingebaute Feder den Gummifuß fest gegen den Fußboden drückt. Der Türfeststeller DICTATOR ZE ist nichtrostend. Alle Metallbauteile des Türfeststellers einschließlich der Innenteile sind entweder aus Aluminium oder Nirosta. Der Türfeststeller ist daher ideal für den Einsatz im Außenbereich oder in feuchter Umgebung. Die Tür wird in der gewünschten Position einfach durch Heruntertreten des Kunststoff-- Noppens festgestellt. Um die Feststellung wieder zu lösen, wird die Metallplatte oberhalb des Gehäuses heruntergetreten. Die Kolbenstange fährt automatisch nach oben und die Tür läßt sich wieder frei bewegen. Der Türfeststeller wird standardmäßig in Aluminium silberfarbig geliefert. Andere Oberflächen sind auf Anfrage lieferbar.Funktionsweise:Um die Tür festzustellen, wird der Kunststoff-Noppen oben am Türfeststeller heruntergetreten,bis die Tür arretiert ist. Eine kleine Feder oberhalb des Gummifusses drücktden Gummifuß fest gegen den Boden und verhindert so ein Wegrutschen.Zum Lösen der Feststellung, wird die Metallplatte oberhalb des Aluminiumgehäusesheruntergetreten, bis die Kolbenstange wieder ganz nach oben gefahren ist. Bezeichnung Hublänge Material / Oberfläche Artikelnummer        DICTATOR ZE 25 (ZE 11) Hub 25 mm Aluminium mattsilber 500200        DICTATOR ZE 60 (ZE 14) Hub 60 mm Aluminium mattsilber 500210        DICTATOR ZE 75 (ZE 6) Hub 75 mm Aluminium mattsilber 500220        DICTATOR ZE 90 (ZE 19) Hub 90 mm Aluminium mattsilber 500230

Universal-Türdämpfer DICTATOR VS 2000 glanzverchromt  Das Spitzenmodell der DICTATOR-Türdämpfer ist der VS 2000. Er ist auch für schwere Türen geeignet und in verschiedenen Federstärken lieferbar. Durch ein patentiertes Befestigungssystem mit schwenkbarer Grundplatte läßt sich der VS 2000 besonders leicht montieren. Die Befestigungsschrauben sind verdeckt, so daß der Türdämpfer mit dem Einlaufhaken eine formschöne Einheit bildet. Der Türdämpfer VS 2000 ist für die Montage an der Türvorderseite konzipiert. Er ist für links- und rechtsschließende Türen geeignet. Der VS 2000 wird normalerweise senkrecht in der Türmitte befestigt. Die Ausführung mit normaler und leichter Feder kann mit Hilfe einer speziellen Winkelplatte (siehe Zubehör) auch waagrecht an der Türoberkante angebracht werden. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Montage:Der DICTATOR Türdämpfer VS 2000 wird auf dem Türblatt mittels einer schwenkbarenGrundplatte befestigt, üblicherweise etwa in Türmitte.Klappen Sie zunächst die Grundplatte heraus, halten sie senkrecht etwa in der Mitteder Türe an das Türblatt und befestigen die Grundplatte am Langloch so, daß dasobere Ende der Grundplatte ca. 2 mm über die Türoberkante herausragt.Nach Kontrolle der lotrechten Position befestigen Sie die Grundplatte endgültig mitden 4 Schrauben 4,5 x 19 und schwenken dann das Gehäuse nach unten bis esan der Grundplatte einrastet.Nun schwenken Sie die Türe zu und markieren die Gehäuseumrisse an der Zarge,um die seitliche Position der Einlaufkurve festzulegen. Die richtige Höhe der Einlaufkurveist dann gegeben, wenn die Gummirolle bei umgeklapptem Rollenhebel dieVorderkante der Einlaufkurve gerade noch leicht berührt.Wichtig: bei aufliegenden Türen müssen Sie die Einlaufkurve mit Hilfe der beiliegendenAusgleichsplättchen auf gleiches Niveau bringen wie die Dämpfer-Grundplatte. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 glanzverchromt  glanzverchromt  20 N  Haken 1020  300575    glanzverchromt  35 N  Haken 1020  300570    glanzverchromt  50 N  Haken 1020  300500    glanzverchromt  80 N  Haken 1020  300550    glanzverchromt  115 N  Haken 1020  300560

Dictator Türdämpfer VS 2000 RAL 8017 schokoladenbraun Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 braun  schokoladenbraun  20 N   Haken 1020  300556    schokoladenbraun  50 N   Haken 1020  300525

Dictator Türdämpfer VS 2000 mattverchromt   Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator VS 2000 mattverchromt  mattverchromt  20 N  Haken 1020  300575X    mattverchromt  35 N  Haken 1020  300570X    mattverchromt  50 N  Haken 1020  300500X    mattverchromt  80 N  Haken 1020  300550X    mattverchromt  115 N  Haken 1020  300560X
