DICTATOR EDH 28 — Endlagendämpfer
Einseitiger Endlagendämpfer der Baureihe EDH 28 mit Zylinder Ø 28 mm und integrierter Rückstellfeder, für Aufprallmassen bis 3.000 kg. Die Baureihe mit den größten Variationsmöglichkeiten: Hub 50 bis 200 mm, Nadel- oder Zahnregulierung, ein oder zwei Befestigungsgewinde.
Kurz & Knapp
- Einseitiger Endlagendämpfer, Zylinder Ø 28 mm, Rückstellfeder integriert
- Aufprallmassen bis 3.000 kg, Dämpfkraft bis 5.200 N
- Hub 50 bis 120 mm mit einem Befestigungsgewinde, 90 und 200 mm mit Gewinde vorne und hinten
- Nadelregulierung (NR) oder Zahnregulierung (ZR), stufenlos
- Ausführungen mit Überlastventil (ABS): 200400, 200410, 200420
- Befestigungszubehör: Befestigungsklotz, Befestigungswinkel und Befestigungswinkel XL
Produktbeschreibung
Die Baureihe EDH 28 bietet die größten Variationsmöglichkeiten unter den DICTATOR Endlagendämpfern. Die Ausführung mit einem Befestigungsgewinde (M16x1 vorne am Zylinder, Kolbenstange Ø 8,5 mm) ist für Hublängen bis etwa 120 mm vorgesehen. Für längere Hübe verwendet DICTATOR die Ausführung mit Gewinde vorne und hinten und Kolbenstange Ø 10 mm — hier mit 90 mm (200207) und 200 mm Hub (203115-28).
Die Dämpfkraft wird stufenlos eingestellt: per Zahnregulierung (ZR) durch Herausziehen und Drehen der Kolbenstange oder per Nadelregulierung (NR) über eine Schraube vorne in der Kolbenstange. Die innenliegende Rückstellfeder bringt 30 N, ab 120 mm Hub 40 N.
Für Schiebetüren, die eine Rückstellfeder wieder aus der Endlage drücken könnte, gibt es den DICTATOR EDH M 28 mit Magnet; aus Edelstahl, etwa für den Lebensmittelbereich, den DICTATOR EDH 28 V2A. Die Ausführungen 200206, 200209 und 200207 führt DICTATOR zusätzlich im Programm „Dämpfungstechnik für Brandschutz-Schiebetore“.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | EDH 28 (einseitig) |
| Zylinderdurchmesser | 28 mm |
| Kolbenstangendurchmesser | 8,5 mm (ein Befestigungsgewinde), 10 mm (Gewinde vorne und hinten) |
| Hublänge | 50 bis 120 mm (ein Gewinde), 90 und 200 mm (zwei Gewinde) |
| Aufprallmasse max. | 3.000 kg |
| Dämpfkraft max. | 5.200 N (Hub 50 mm) bis 2.400 N (Hub 200 mm) |
| Energie pro Hub | max. 154 Nm |
| Aufprallgeschwindigkeit | 0,08 bis 2,0 m/s |
| Korrekturfaktor | fₖ = 2,5 |
| Regulierung | stufenlos, Nadel- (NR) oder Zahnregulierung (ZR) |
| Dämpfungsverhalten | konstant, ABS, progressiv |
| Rückstellkraft | 30 N, ab 120 mm Hub 40 N (innenliegende Feder) |
| Kolbenstangenanschluss | Puffer |
| Befestigung | Gewinde M16x1 vorne am Zylinder bzw. vorne und hinten |
| Hübe pro Minute | maximal 10 |
| Oberfläche | verzinkt, Kolbenstange hart verchromt |
| Temperaturbereich | 0 °C bis 60 °C (auf Anfrage −30 °C bis +80 °C) |
Ausführungen und Bestellnummern
| Bestell-Nr. | Hub [mm] | Aufprallmasse max. [kg] | Dämpfkraft max. [N] | Energie/Hub max. [Nm] | Länge B [mm] | Regulierung | Befestigungsgewinde |
|---|---|---|---|---|---|---|---|
| 200000 | 50 | 3.000 | 5.200 | 154 | 130 | Nadel (NR) | vorne |
| 200002 | 50 | 3.000 | 5.200 | 154 | 130 | Zahn (ZR) | vorne |
| 200400 | 50 | 3.000 | 5.200 | 149 | 157 | Zahn (ZR) | vorne |
| 200100 | 70 | 3.000 | 4.400 | 154 | 159 | Nadel (NR) | vorne |
| 200102 | 70 | 3.000 | 4.400 | 154 | 159 | Zahn (ZR) | vorne |
| 200410 | 70 | 3.000 | 4.400 | 149 | 192 | Zahn (ZR) | vorne |
| 200209 | 75 | 3.000 | 3.100 | 154 | 185 | Zahn (ZR) | vorne |
| 200207 | 90 | 3.000 | 3.100 | 154 | 220 | Zahn (ZR) | vorne und hinten |
| 200200 | 100 | 3.000 | 3.100 | 154 | 193 | Nadel (NR) | vorne |
| 200202 | 100 | 3.000 | 3.100 | 154 | 193 | Zahn (ZR) | vorne |
| 200206 | 100 | 3.000 | 3.100 | 154 | 257 | Zahn (ZR) | vorne |
| 200420 | 100 | 3.000 | 3.100 | 149 | 225 | Zahn (ZR) | vorne |
| 200300 | 120 | 3.000 | 2.600 | 154 | 212 | Nadel (NR) | vorne |
| 200302 | 120 | 3.000 | 2.600 | 154 | 213 | Zahn (ZR) | vorne |
| 203115-28 | 200 | 3.000 | 2.400 | 149 | 314 | Zahn (ZR) | vorne und hinten |
Mit Überlastventil (ABS): 200400, 200410 und 200420.
Vorteile
- Größte Auswahl — Hub 50 bis 200 mm, ein oder zwei Befestigungsgewinde
- Nadelregulierung verfügbar — präzise Einstellung, versehentliches Verstellen praktisch ausgeschlossen
- Zahnregulierung verstellsicher — kein selbsttätiges Verstellen, weil erst die Verzahnung am Kolben einrasten muss
- Hohe Aufprallmassen — bis 3.000 kg bei Aufprallgeschwindigkeiten bis 2,0 m/s
- Serienmäßiges Befestigungszubehör — Befestigungsklotz und Befestigungswinkel für EDH 28 und ZDH 28
Anwendungsbereich

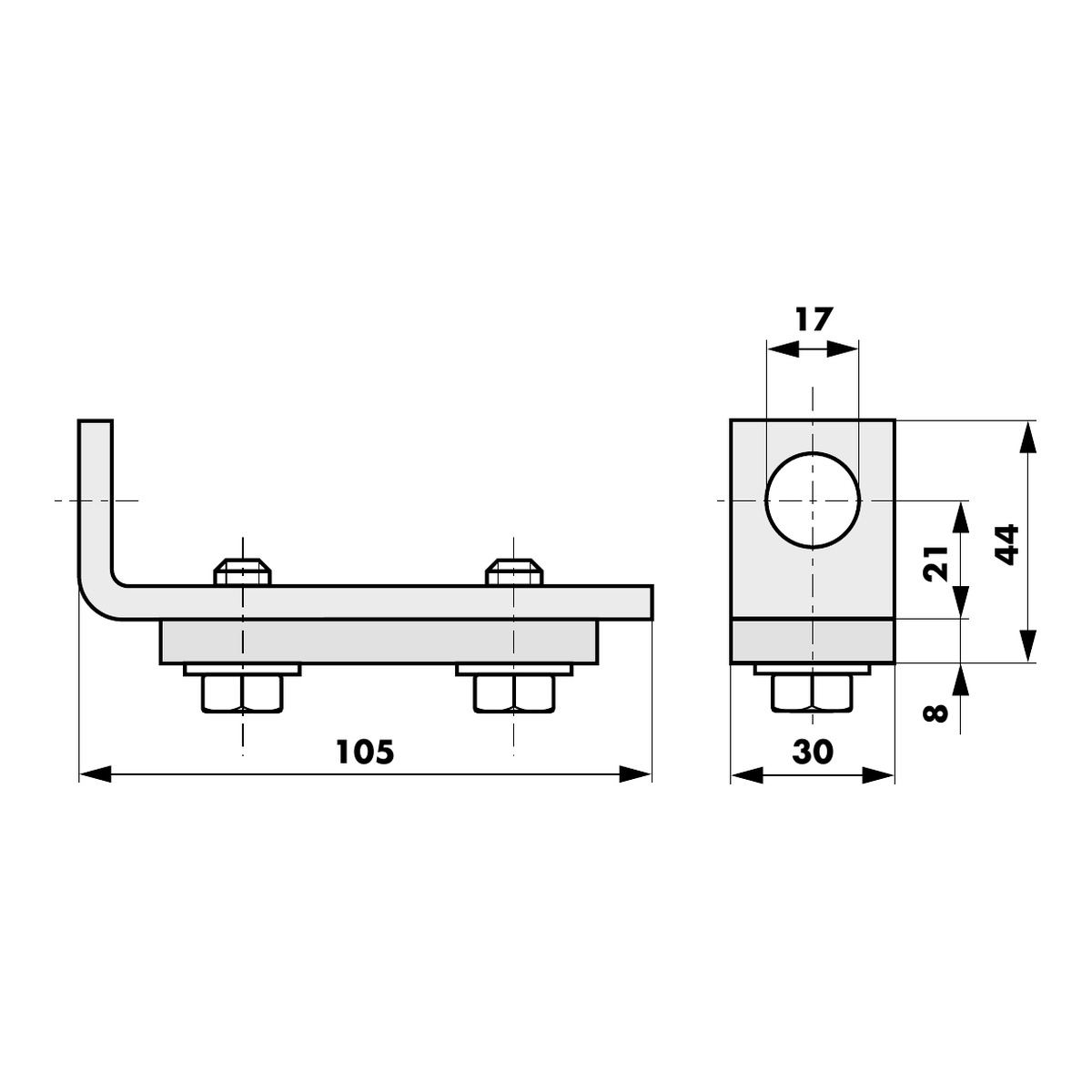

DICTATOR Endlagendämpfer bremsen Bewegungen kurz vor Erreichen der Endlage ab, zum Beispiel Schiebetore kurz vor den Positionen AUF und ZU; entsprechend große Hublängen sorgen für einen ausreichenden Sicherheitsabstand. Für Schiebetore mit Röhrenlaufwerken ist der DICTATOR Befestigungswinkel 700159 vorgesehen, der mit seiner Gegenplatte direkt in der Laufschiene des Tores montiert wird.
Einbauhinweise
- Den Dämpferzylinder mit dem Gewinde und der mitgelieferten Mutter so befestigen, dass die Aufprallrichtung parallel zur Dämpferachse liegt.
- Die Dämpfung bei ganz herausgezogener Kolbenstange so einstellen, dass das Tor sanft abgebremst wird und sicher in die Endlage fährt.
- Den Dämpfer so einbauen, dass die Kraft exakt in Ausrichtung auf die Kolbenstange auftrifft — Seitenkräfte können ihn zerstören.
- Die Kolbenstange vor Beschädigung und starker Verschmutzung (z. B. Farbe) schützen, sonst drohen Ölverlust und Funktionsausfall.
- Den Dämpfer sicher befestigen und auf Verschleiß (Ölverlust) achten — fällt er aus, können gefährliche Situationen entstehen.
- Dämpfer wegen des Öldrucks unter keinen Umständen öffnen.
Passende Produkte

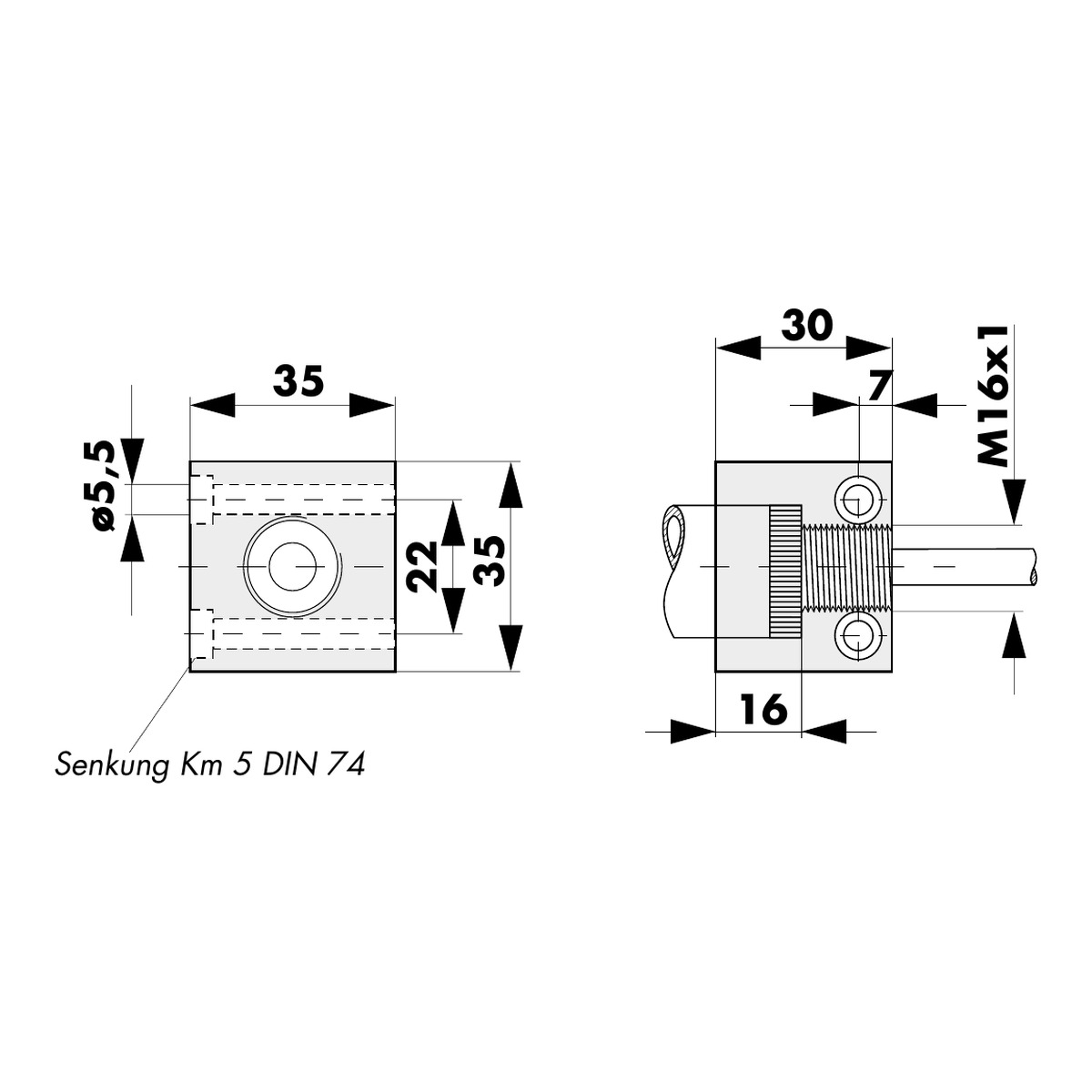

- DICTATOR Befestigungsklotz EDH 28 / ZDH 28 — Aluminium, Gewinde M16x1
- DICTATOR Befestigungswinkel EDH 28 / ZDH 28 — für die Laufschiene von Schiebetoren
- DICTATOR Befestigungswinkel XL EDH 28 / ZDH 28 — für größere Schienen

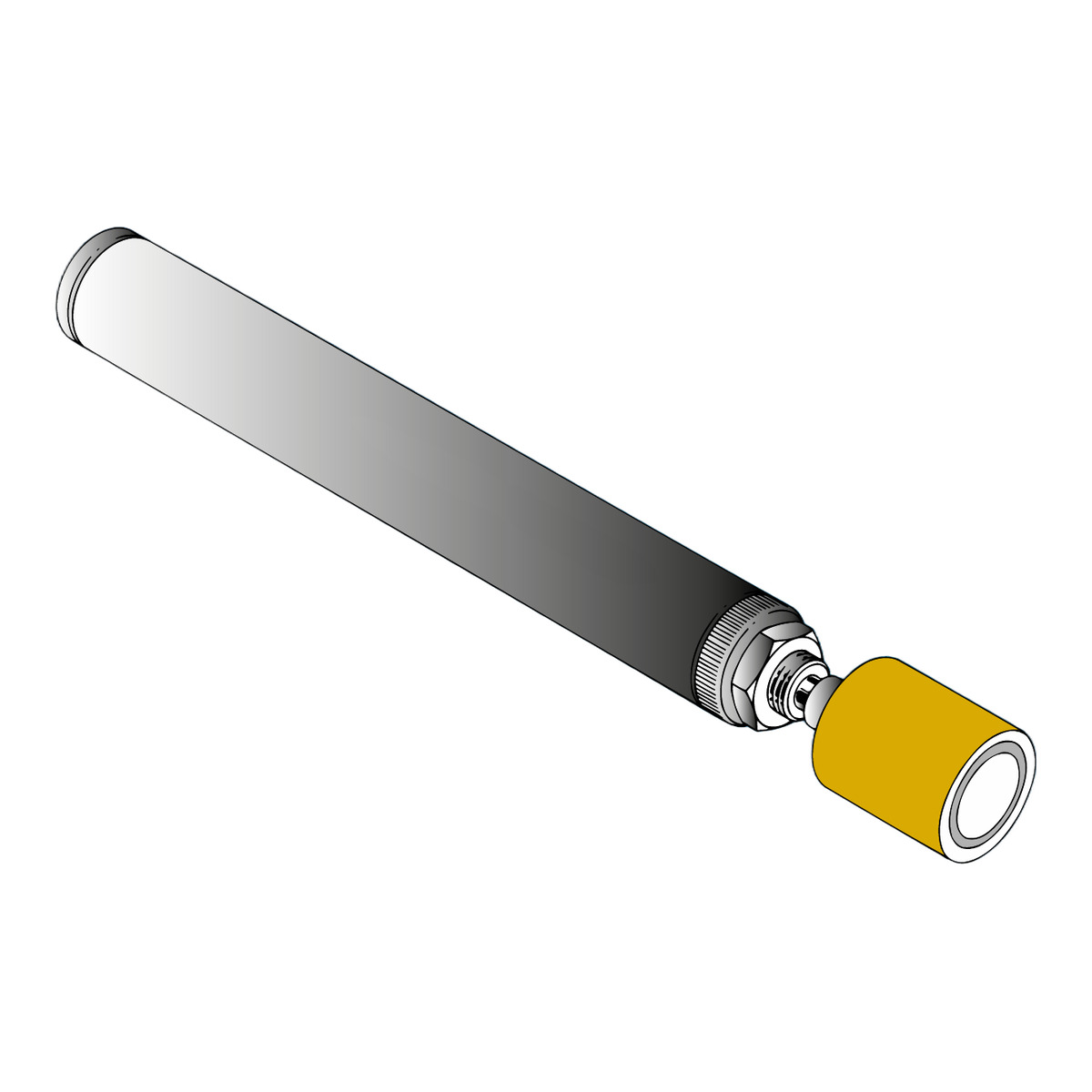

- DICTATOR EDH M 28 — mit Magnet statt Rückstellfeder

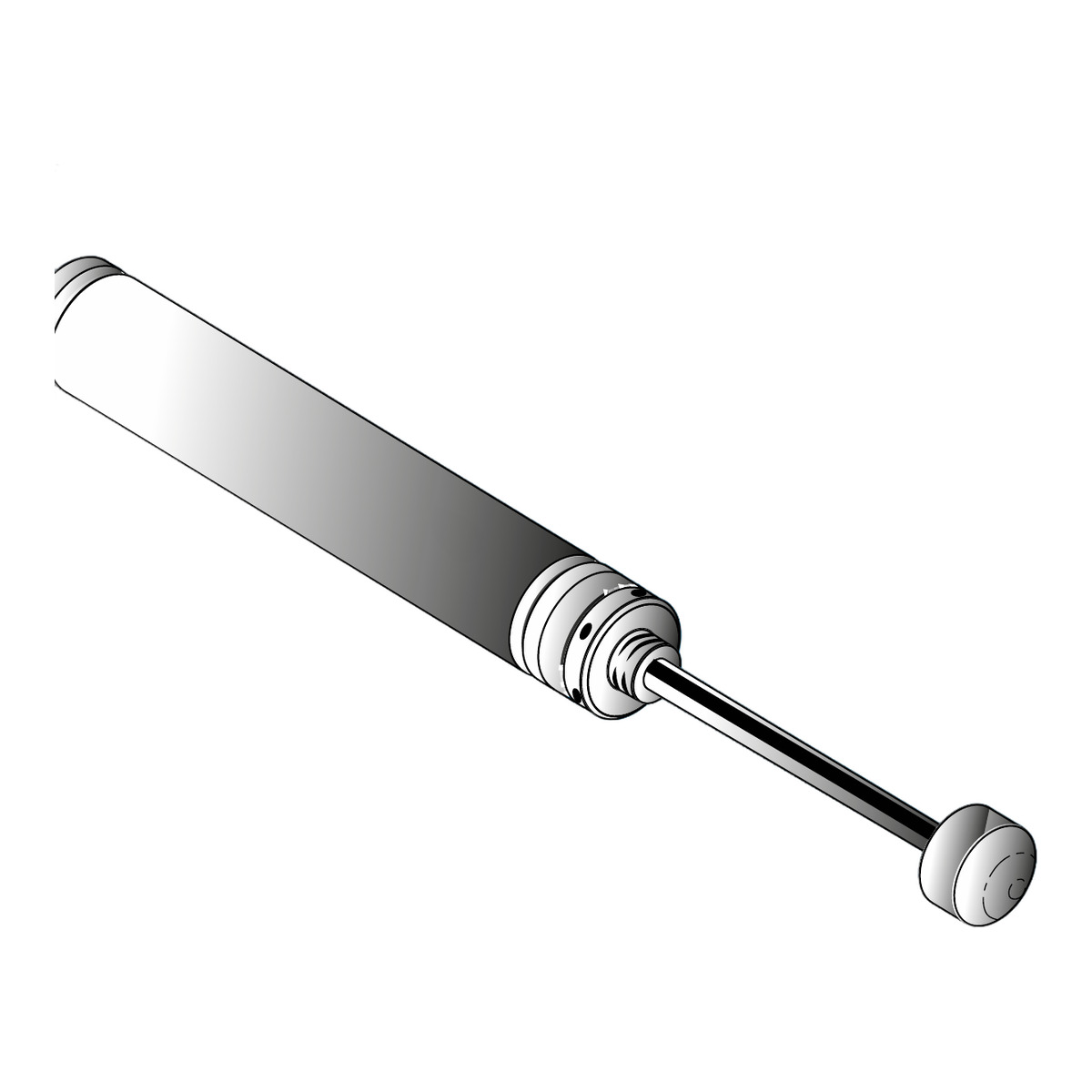

- DICTATOR EDH 28 V2A — aus Edelstahl
- DICTATOR ZDH a 28 — zweiseitig, beide Endlagen mit einem Dämpfer
- DICTATOR EDH 35 — für Aufprallmassen bis 6.000 kg
Häufige Fragen
Wann nimmt man den DICTATOR EDH 28 mit zwei Befestigungsgewinden?
DICTATOR sieht die Ausführung mit einem Gewinde für Hublängen bis etwa 120 mm vor. Für längere Hübe wird die Ausführung mit Gewinde vorne und hinten und Kolbenstange Ø 10 mm verwendet; das zusätzliche Gewinde am Zylinderende erlaubt eine sichere Befestigung auch bei größeren Lasten.
Nadelregulierung oder Zahnregulierung beim EDH 28?
Bei der Zahnregulierung (ZR) wird die Kolbenstange herausgezogen und gedreht; verstellt werden kann erst, wenn zwei verzahnte Flächen am Kolben eingerastet sind, ein selbsttätiges Verstellen ist deshalb nicht möglich. Die Nadelregulierung (NR) arbeitet mit einer Schraube vorne in der Kolbenstange, erlaubt eine besonders präzise Einstellung und bietet DICTATOR nur bei den Baureihen EDH 28 und ZDH 28 an.
Welche EDH-28-Ausführungen führt DICTATOR für Brandschutz-Schiebetore?
200206, 200209 und 200207 stehen zusätzlich in DICTATORs Programm „Dämpfungstechnik für Brandschutz-Schiebetore“. Die übrigen Ausführungen dieser Seite führt DICTATOR dort nicht auf.
Welches Befestigungszubehör passt zum EDH 28?

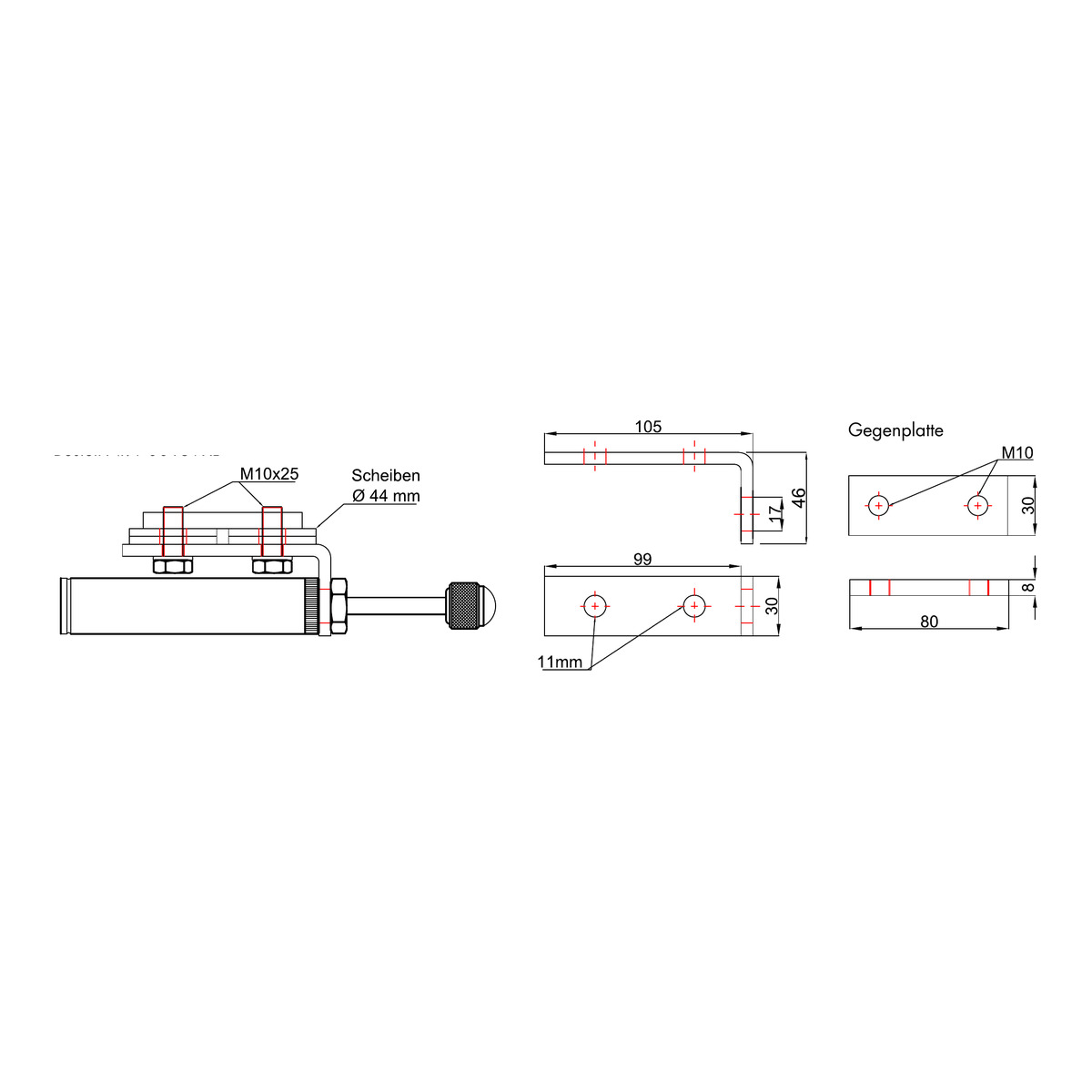

Für die Baureihen EDH 28 und ZDH 28 bietet DICTATOR einen Befestigungsklotz aus Aluminium (205199), einen Befestigungswinkel mit Gegenplatte für die Montage in der Laufschiene von Schiebetoren mit Röhrenlaufwerken (700159) und den Befestigungswinkel XL mit Gewindebohrungen in der Gegenplatte für Schienen, die größer sind als z. B. Helm 400 (700159XL).
