Dictator Endlagendämpfer Baureihe EDH 14

Haftmagnet Dictator EM GD 70 R 39 I mit Anschlussklemme IP 65 24 VDCDer Anschluß der Haftmagnete Baureihe RI erfolgt über die wassergeschützte Kabelverschraubung aus Kunststoff. Speziell für den Einsatz auf Schiffen mit größeren Kabeldurchmessern ist der EM GD 70 mit einer PG-Verschraubung PG 13,5 lieferbar. Sind die Magnete direkter Sonneneinstrahlung ausgesetzt, können sie mit einer UV-beständigen Vergußmasse geliefert werden.Die Magnete EM GD 50 und 60 können sowohl an 24VDC als auch 24 VAC angeschlossen werden.Haltekraft: 1450N

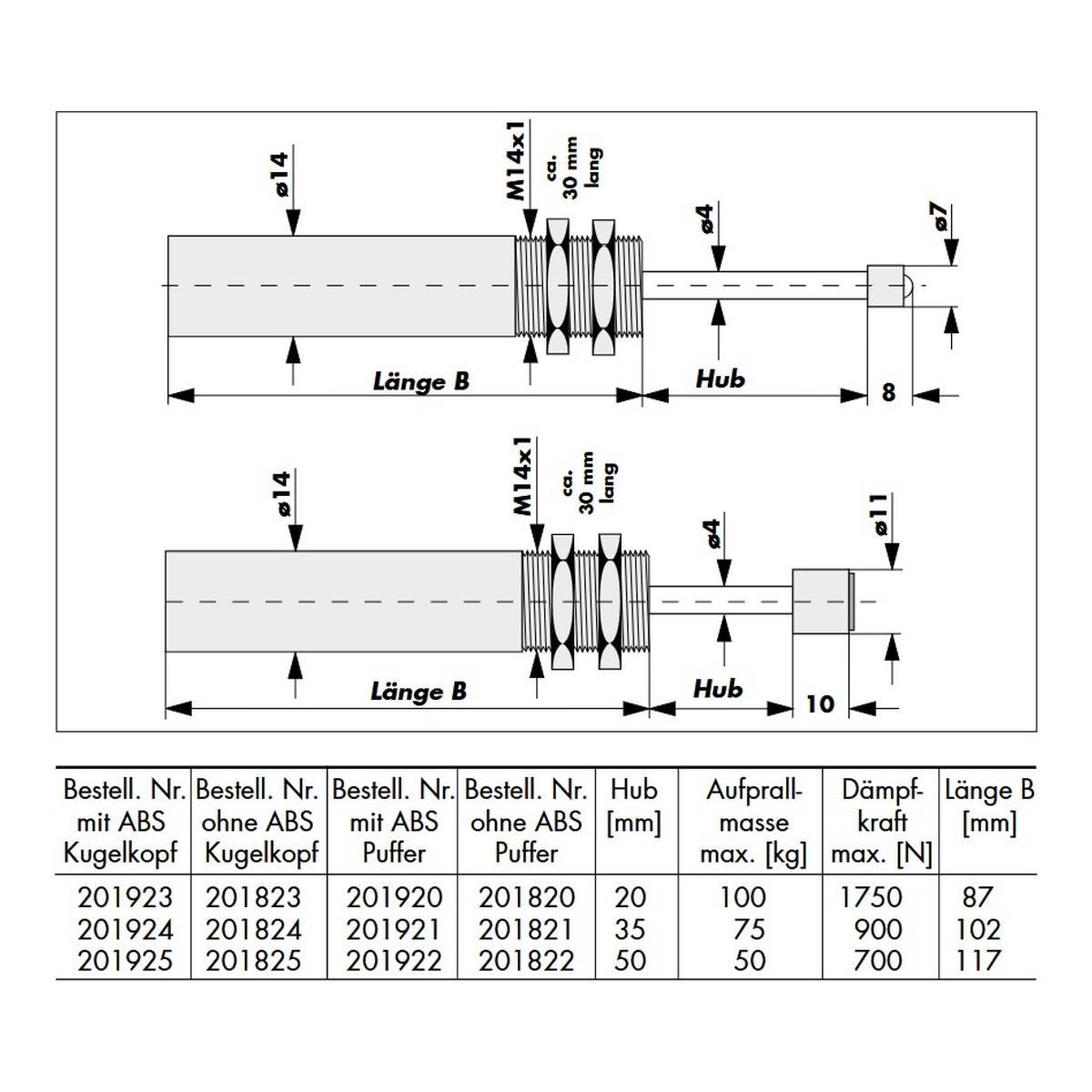

Dictator Endlagendämpfer Baureihe EDH 14 für Aufprallmassen bis 100 kgDie Baureihe EDH 14 ist die kleinste Standard-Baureihe der Endlagendämpfer. Mit einemKolbenstangendurchmesser von 4 mm können sie bei entsprechend kurzen Hublängenbis zu Aufprallmassen von 100 kg eingesetzt werden.Die Dämpfkraft läßt sich durch Drehen der Kolbenstange stufenlos einstellen.Die Endlagendämpfer EDH 14 sind ohne und mit Überlastventil (ABS) lieferbar.Dämpfer der Baureihen EDH 14  werden z.B. bei Handling-Apparaten,Klein-Robotern, Drehkreuzen und zum Abbremsen von Drehbewegungen eingesetzt.Ohne Überlastventil (ABS)

GEZE TS 5000 mit Normalschiene und FeststelleinheitGleitschiene mit mechanischer Feststellung,Feststellwinkel stufenlos einstellbar zwischen 80° und 130°,Feststellposition überfahrbar,von vorn einstellbare Schließkraft, Schließgeschwindigkeit,Öffnungsdämpfung und Endschlag,mit optischer Größenanzeige,Normalmontage auf Türblatt/Bandseite   Farbton: silberfarbigMontageart:Normalmontage auf Türblatt/BandseiteZubehör:Obentürschließer GEZE TS 5000GleitschineFeststelleingeit

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DORMA TS 73 EMF, Größe EN 4Scherengestänge-Türschließer nach EN 1155, mit CE-Kennzeichnung, mit elektrohydraulischer Feststellung, 24 V DC, und Normalgestänge.Schließgeschwindigkeit und Endschlag stufenlos einstellbar, integrierter Druckausgleich für konstante, stufenlose und temperaturunabhängige Feststellung zwischen ca. 75° und 180°.DIN-L und DIN-R verwendbar. Allgemein bauaufsichtlich zugelassen vom DIBt, Berlin, in Verbindung mit Feuer- und Rauchschutztüren, für die Verwendung in Feststellanlagen. Eignungsnachweis mit der jeweiligen Feuer- und Rauchschutztür erforderlich.Farbe:silberfarbigLieferumfang:- Dorma TS 73 EMF - Normalgestänge für TS 73 EMF

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3
