Adjunkt Schließfeder mit Schwenkarm

DICTATOR R 1400 Universal-Türdämpfer für die Montage unter dem Sturz auf der TürrückseiteDICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie leise ins Türschloß und halten sie geschlossen. Alle Türdämpfer sind werksseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer R 1400 wurde für Türen konzipiert, an denen eine verdeckte Montage auf der Rückseite der Tür aus visuellen oder praktischen Gesichtspunkten notwendig ist. Er ist für links und für rechts angeschlagene Türen verwendbar. Trotz seiner relativ kleinen Ausführung ist der Türdämpfer R 1400 für Zimmertüren und kleine Eingangstüren geeignet. Dabei bietet er durch sein verchromtes Gehäuse, durch den elegant verkleideten Dämpfzylinder und durch die kaum sichtbare Befestigung ein sehr ansprechendes Design. Der Türdämpfer R 1400 besteht aus dem Gehäuse mit dem Rollenhebel und der Einlaufkurve. Ein Spezialzylinder im Gehäuse ermöglicht auch eine waagerechte Montage des Türdämpfers an der Tür. Den Türdämpfer R 1400 können Sie an Türen in Außen- und Innenbereichen einsetzen. Für Außenbereiche und Feuchträume ist eine Nirostaausführung lieferbar.Wichtig: Montieren Sie den Türdämpfer R 1400 wegen der herabhängenden Einlaufkurveund der damit verbundenen Verletzungsgefahr nur seitlich (ca. 8 mm von derZarge), nicht in der Türmitte. Sie können den R1400 auch waagrecht befestigen.Montieren Sie zunächst die Einlaufkurve am Türstock und anschließend das Gehäusedes Türdämpfers auf der Rückseite des Türblattes. Die Gummirolle des umgeklapptenRollenhebels sollte die Vorderkante der Einlaufkurve gerade noch leicht berühren.

Dictator V 1600 Universal-Türdämpfer glanzverchromt Türdämpfer Dictator V1600 für Haustüren und Zimmertüren Der Türdämpfer Dictator V1600 ist für Zimmertüren und Eingangstüren geeignet. Der V 1600 ist mit dem gleichen patentierten, nicht sichtbaren Befestigungssystem ausgestattet, wie der Türdämpfer VS 2000. Der Zylinder ist komplett verkleidet. Der Türdämpfer bietet durch sein verchromtes Gehäuse, dem elegant verkleideten Dämpfzylinder und die unsichtbare Befestigung ein sehr ansprechendes Design.Besonderes Merkmal des V 1600 ist die leichte Montage. Mit Hilfe einer patentierten Montageplatte wird er an der Türe befestigt, dann heruntergeklappt und mit leichtem Druck eingerastet. Der Türdämpfer V 1600 ist für die Montage auf der Türvorderseite konzipiert. Der Türdämpfer V 1600 eignet sich für Türen im Außen- und Innenbereich. Für den Außeneinsatz und Feuchträume wird er in Nirosta hergestellt. Montage Dictator V 1600 Universal-Türdämpfer: Klappen Sie zunächst die Grundplatte heraus und markieren am Türblatt (ca. 40 cm von der Schloßseite der Türe entfernt) das Langloch der Grundplatte. Die obere Kante der Grundplatte soll ca. 2 mm über die Türoberkante herausragen. Richten Sie das Gehäuse lotrecht aus, befestigen die Grundplatte endgültig mit den 4 Schrauben Ø 4,5x19 und schwenken dann das Gehäuse nach unten bis es an der Grundplatte einrastet. Der Einlaufhaken wird so befestigt, daß die Gummirolle bei umgeklapptem Rollenhebel die Vorderkante des Einlaufhaken gerade noch leicht berührt. Bei aufliegenden Türen mit einem Überfalz von 10 - 30 mm benötigen Sie den Haken Typ 1013, mit dem Haken Typ 1011 ist der V 1600 auch für die Montage an 10 - 20 mm zurückliegende Türen geeignet. Bestellangaben:  Bezeichnung  Farbe  Federstärke  Haken  Bestellnummer  Türdämpfer Dictator V1600 glanzverchromt  glanzverchromt  20 N  Haken 1009  300464    glanzverchromt  20 N  Haken 1013  300967    glanzverchromt  50 N  Haken 1009  300460    glanzverchromt  50 N  Haken 1011  300629    glanzverchromt  50 N  Haken 1013  300461    glanzverchromt  80 N  Haken 1009  300480    glanzverchromt  80 N  Haken 1013  300951

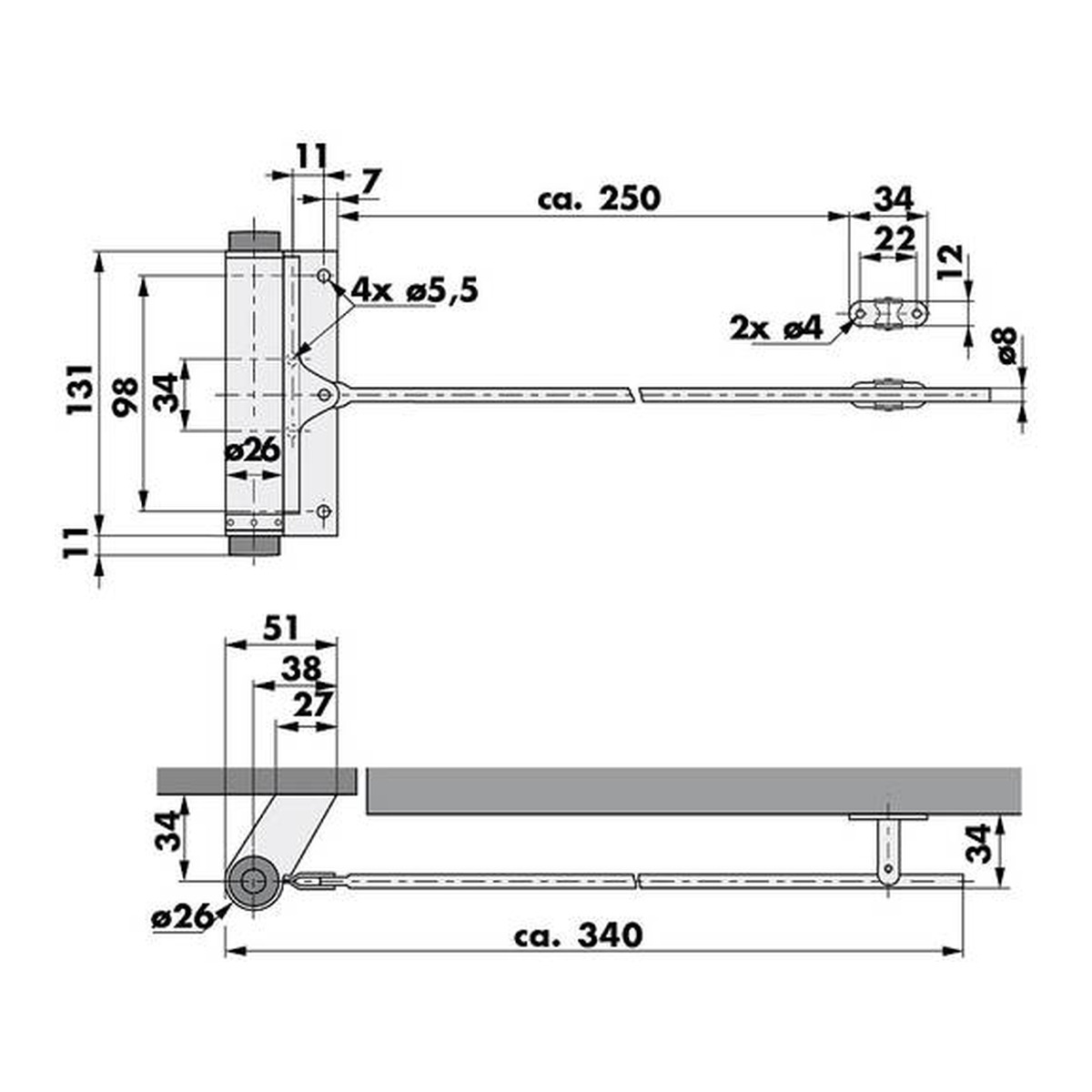

DICTATOR-Adjunkt D2a und D4 Schließfeder mit Schwenkarm Die DICTATOR-Adjunkte D2a und D4 sind als einfacher und preiswerter Schließmechanismus für fast alle Türen geeignet. Die Adjunkte sind sowohl für linke als auch rechte Türen verwendbar. Die einstellbare Federkraft wird über einen Federarm übertragen, der auf einer Rolle gleitet, die am Türblatt befestigt ist. Der Federarm ist hochklappbar, so daß auf diese Weise die Funktion des Adjunkt vorübergehend ausgeschaltet werden kann und die Tür offenstehen bleibt (z.B. um ungehindert Gegenstände hindurch zu transportieren). Die Adjunkte sind mit verschiedenen Federstärken lieferbar und daher je nach Typ für leichte aber auch sehr schwere Türen einsetzbar. Für den Einsatz an Außentüren, wie z.B. Gartentüren, werden die Adjunkte D2a/ D4 in Nirosta geliefert. Als Ergänzung zu den Adjunkten D2a und D4 empfiehlt sich die Verwendung eines DICTATOR Türdämpfers, damit die Tür vor dem Zuschlagen abgedämpft und sanft zugezogen wird

GEZE TS 4000 Türschließer mit Normalgestängefür die Montage an Feuer- und Rauchschutztüren,nach EN 1154 A, Größe 1-6von vorn einstellbare Schließkraft im Größenbereich 1-6,Schließgeschwindigkeit und Öffnungsdämpfung,mit optischer Größenanzeige,Standardmontage auf Türblatt/Bandseite,mit Montageplatte.Für AnschlagtürenFlügelbreite bis 1400 mm (Größe 1-6)Farbton: silberfarbigdunkelbronzeweiß RAL 9016Anwendungsbereich GEZE TS 4000:Für Anschlagtüren, Flügelbreite bis 1400 mmFür rechts und links angeschlagene Türen ohne Umstellung verwendbarFür Brandschutztüren (Türschließer mit Montageplatte)Standardmontage auf Türblatt Bandseite, Kopfmontage Bandgegenseite möglichEinsatz auf Türblatt Bandgegenseite in Parallelarmmontage möglichMontageart:Standardmontage auf Türblatt / Bandseite Farbe Artnr. Türschließer Artnr. Gestänge Artnr. Montageplatte silberfarbig 102789 102421 049185 dunkelbronze 102790 102422 052351 weiß RAL 9016 102791 102423 068627 Lieferumfang: - Obentürschließer GEZE TS 4000 - Gestänge- Montageplatte
