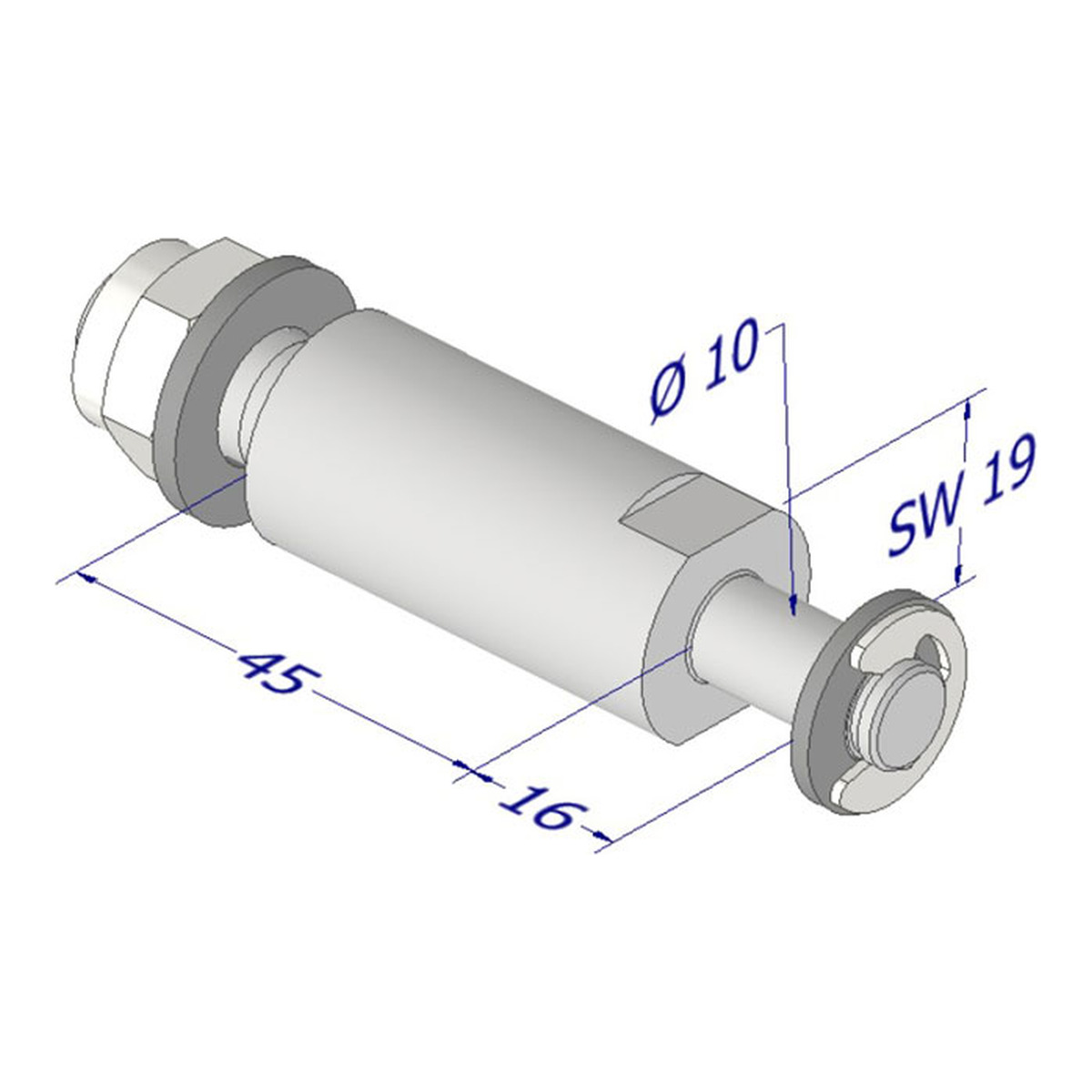

DICTATOR Bolzen TB Ø 10 mm, Distanz 45 mm, verzinkt

Kurz & KnappGroßer Befestigungswinkel für die Kombination von Türöffnungsbegrenzer und ObentürschließerKompatibel mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit ObentürschließerMaterial: Stahl verzinktKompatibilitätDer TB-OTS Befestigungswinkel 140×45×90 mm wird benötigt, wenn ein DICTATOR Türöffnungsbegrenzer zusammen mit einem Obentürschließer montiert wird. Größere Ausführung mit 90 mm Versatz. Kombinierbar mit: TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer.Technische DatenEigenschaftWertMaße140×45×90 mmMaterialStahl verzinktFunktionKombination TB + ObentürschließerPassend fürTB 14-28 / TBP 10-29 (Hub 300/400 mm)Häufige FragenWann brauche ich den TB-OTS Winkel?Wenn Sie einen Türöffnungsbegrenzer zusammen mit einem Obentürschließer an derselben Tür montieren und ein Winkel statt Konsole benötigt wird.Was ist der Unterschied zum kleineren TB-OTS 50×20×30?140×45×90 bietet 90 mm Versatz für größere Abstände. 50×20×30 nur 30 mm für enge Montagesituationen.Welche Türöffnungsbegrenzer sind OTS-kombinierbar?TB 14-28 (Hub 300/400 mm) und TBP 10-29 (Hub 300/400 mm) in Kombination mit Obentürschließer. TB 10-23 und TBR sind nicht OTS-kombinierbar.

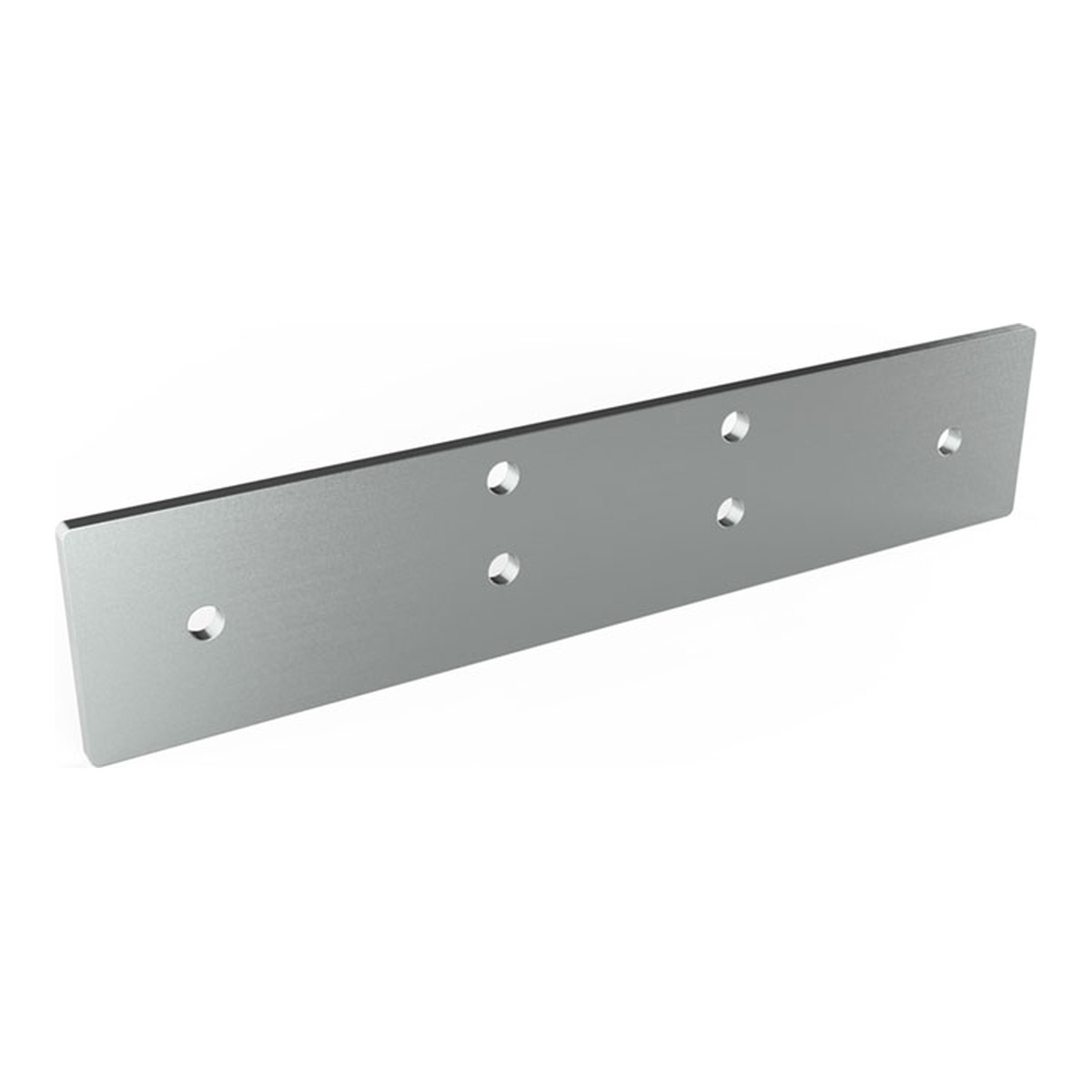

Kurz & KnappUnterlegplatte zum Niveauausgleich bei unebenen Montageoberflächen oder zur Vergrößerung der AuflageflächeKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDie Unterlegplatte 220×46 mm dient als Unterlage bei unebenen Montageoberflächen oder zur Vergrößerung der Auflagefläche bei der Wandmontage von DICTATOR Türöffnungsbegrenzern. Wird zwischen Befestigungszubehör und Wand/Zarge montiert.Technische DatenEigenschaftWertMaße220×46 mmMaterialStahl verzinktFunktionNiveauausgleich / AuflageflächenvergrößerungPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich eine Unterlegplatte?Bei unebenen Wänden/Zargen oder wenn die Auflagefläche des Befestigungszubehörs vergrößert werden soll.Passt die Unterlegplatte zu allen Baureihen?Ja, sie ist mit allen DICTATOR Türöffnungsbegrenzern kompatibel.Kann ich mehrere Unterlegplatten stapeln?Ja, bei größerem Niveauausgleich können mehrere Platten übereinander montiert werden.

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 250 mm, Gesamtlänge eingefahren 400 mm / ausgefahren 650 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub250 mm Gesamtlänge eingefahren400 mm Gesamtlänge ausgefahren650 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

KWS 1030 Tretbolzen mit Abschraubsicherung Kurz & Knapp Tretbolzen mit M5-Abschraubsicherung gegen unbefugtes Entfernen 30 mm Hub, Konterfeder serienmäßig, max. Türgewicht 40 kg Material: Stahl, Messing oder Edelstahl-Rostfrei Montage mit 3 Schrauben und Befestigungslasche an der Tür Fußbetätigung — Tür in jedem Öffnungswinkel feststellbar Produktbeschreibung Der KWS 1030 ist ein diebstahlgesicherter Tretbolzen-Türfeststeller mit M5-Abschraubsicherung. Er basiert auf dem bewährten KWS 1032, verfügt jedoch zusätzlich über eine Sicherung gegen unbefugtes Abschrauben. Die Tür kann in jedem beliebigen Öffnungswinkel festgestellt werden. Der Tretbolzen wird per Fußbetätigung heruntergedrückt, bis der Gummistopfen sich auf dem Boden festpresst. Die serienmäßig montierte Konterfeder erhöht den Anpressdruck und sorgt für zuverlässigen Halt. Ein leichter Druck auf die Sperrplatte gibt die Tür wieder frei. Verfügbar in Stahl, Messing und Edelstahl-Rostfrei — damit eignet sich der KWS 1030 für den Einsatz in unterschiedlichen Umgebungen, insbesondere dort, wo ein unbeaufsichtigtes Entfernen des Feststellers verhindert werden soll. Funktionsprinzip Der KWS 1030 arbeitet nach dem Tretbolzen-Prinzip: Feststellen: Tretbolzen mit dem Fuß nach unten drücken, bis der Gummistopfen fest auf dem Boden aufliegt. Die Konterfeder erhöht den Anpressdruck zusätzlich. Freigeben: Leichten Druck auf die Sperrplatte ausüben. Der Tretbolzen wird entriegelt und zieht sich zurück. Die Tür ist wieder frei beweglich. Die M5-Abschraubsicherung verhindert, dass der Feststeller ohne Werkzeug von der Tür entfernt werden kann. Vorteile Diebstahlgesichert — M5-Abschraubsicherung verhindert unbefugtes Entfernen Stufenlose Feststellung — Tür in jedem Öffnungswinkel arretierbar Konterfeder serienmäßig — Erhöht den Anpressdruck auf dem Boden Drei Materialvarianten — Stahl, Messing und Edelstahl-Rostfrei verfügbar Türschließer-kompatibel — Für Türen mit Schließvorrichtung geeignet Einfache Fußbetätigung — Hände bleiben frei beim Feststellen und Lösen Einsatzbereich Innentüren mit Türschließer bis 40 kg Türgewicht Öffentliche Gebäude, Schulen, Krankenhäuser — wo Diebstahlschutz wichtig ist Büro- und Verwaltungstüren mit temporärem Offenhaltebedarf Gewerbliche Bereiche mit erhöhtem Vandalismus-Risiko Nicht geeignet für Brandschutztüren mit Feststellvorrichtung nach DIN 14677 Technische Daten EigenschaftWert FunktionsprinzipTretbolzen mit Abschraubsicherung Max. Türgewicht40 kg Hub30 mm BetätigungFußbetätigung KonterfederSerienmäßig AbschraubsicherungM5 MaterialStahl, Messing oder Edelstahl-Rostfrei StopfenGummi, schwarz Gewicht (Stahl)0,365 kg Gewicht (Messing)0,375 kg Gewicht (Edelstahl-Rostfrei)0,365 kg Montage3 Schrauben mit Befestigungslasche an Tür EinbaumaßAbstand Unterkante Tür bis Stopfen: 5–10 mm Türschließer-kompatibelJa Material & Oberfläche BauteilMaterial GehäuseStahl, Messing oder Edelstahl-Rostfrei TretbolzenStahl verzinkt, Messing oder Edelstahl-Rostfrei StopfenGummi, schwarz KonterfederFederstahl Ausführungen EndungOberfläche .02Stahl, silberfarbig einbrennlackiert .03Stahl, schwarz einbrennlackiert .10Stahl, dunkelbraun einbrennlackiert .70Stahl, nach RAL (Farbton angeben) .62Messing, matt .66Messing, poliert .82Edelstahl-Rostfrei, matt .83Edelstahl-Rostfrei, poliert Montagehinweise Feststeller mit 3 Schrauben in Verbindung mit einer Befestigungslasche an die Tür schrauben Größtmöglichen Abstand zum Türband einhalten Der Abstand von Unterkante Tür bis Stopfen soll 5 bis 10 mm betragen M5-Abschraubsicherung nach Montage festziehen Montageanleitung und Bohrschablone liegen bei Lieferumfang 1 x KWS 1030 Tretbolzen mit Abschraubsicherung Befestigungslasche Befestigungsmaterial Montageanleitung mit Bohrschablone Kombination mit Türschließern Der KWS 1030 ist für Türen mit Schließvorrichtung (Türschließer) geeignet. Der heruntergedrückte Tretbolzen stemmt sich gegen den Boden und hält die Tür gegen die Schließkraft des Türschließers offen. Nach Lösen der Sperrplatte schließt der Türschließer die Tür selbsttätig. Maximales Türgewicht von 40 kg beachten. Bei schweren Türen mit starken Türschließern alternative Feststeller mit höherer Belastbarkeit prüfen (z. B. KWS 1044 bis 80 kg). Normen & Richtlinien Detaillierte Angaben zu anwendbaren Normen entnehmen Sie dem aktuellen KWS-Katalog und den technischen Datenblättern. Hinweis: Der KWS 1030 ist kein zugelassenes Feststellsystem im Sinne der DIN 14677 und darf nicht als Feststellanlage an Brandschutztüren eingesetzt werden. Häufige Fragen Worin unterscheidet sich der KWS 1030 vom KWS 1032?Der KWS 1030 ist baugleich mit dem KWS 1032, verfügt jedoch zusätzlich über eine M5-Abschraubsicherung. Diese verhindert, dass der Feststeller ohne Werkzeug von der Tür entfernt werden kann. Für welche Türgewichte ist der KWS 1030 geeignet?Der KWS 1030 ist für Türen bis maximal 40 kg Türgewicht ausgelegt. Welche Materialvarianten gibt es?Der KWS 1030 ist in Stahl (silberfarbig, schwarz, dunkelbraun einbrennlackiert oder nach RAL), Messing (matt oder poliert) und Edelstahl-Rostfrei (matt oder poliert) erhältlich. Wie wird die Tür festgestellt?Tretbolzen mit dem Fuß herunterdrücken, bis der Gummistopfen fest auf dem Boden aufliegt. Die serienmäßige Konterfeder erhöht den Anpressdruck. Ein leichter Druck auf die Sperrplatte gibt die Tür wieder frei. Welcher Bodenabstand ist einzuhalten?Der Abstand von Unterkante Tür bis zum Stopfen soll 5 bis 10 mm betragen. Kann der KWS 1030 an Brandschutztüren verwendet werden?Nein. Der KWS 1030 ist kein zugelassenes Feststellsystem nach DIN 14677 und darf nicht an Brandschutztüren eingesetzt werden. Ist ein Ersatzgummi erhältlich?Ja. Der passende Ersatzgummi ist als KWS 9907 separat erhältlich. Wie schwer ist der KWS 1030?Stahl: 0,365 kg, Messing: 0,375 kg, Edelstahl-Rostfrei: 0,365 kg. Kaufberatung Türfeststeller Wann ist ein Tretbolzen mit Abschraubsicherung sinnvoll?In öffentlich zugänglichen Gebäuden (Schulen, Krankenhäuser, Behörden), wo Türfeststeller erfahrungsgemäß entwendet oder manipuliert werden. Die M5-Abschraubsicherung des KWS 1030 verhindert ein Entfernen ohne Werkzeug. KWS 1030 oder KWS 1032 — welchen Tretbolzen wählen?Beide sind technisch identisch (30 mm Hub, 40 kg max. Türgewicht). Der KWS 1030 hat zusätzlich eine M5-Abschraubsicherung. In privaten oder gesicherten Bereichen genügt der KWS 1032; in öffentlichen Bereichen mit Vandalismus-Risiko empfiehlt sich der KWS 1030. Welche Alternative gibt es für Türen über 40 kg?Für schwerere Türen bis 80 kg eignet sich der KWS 1044 mit 60 mm Hub im Aluminium-Gehäuse. Für Türen bis 100 kg den KWS 1051/1052 mit Fanghaken prüfen. Gibt es den KWS 1030 auch mit 50 mm Hub?Nein. Der KWS 1030 ist ausschließlich mit 30 mm Hub erhältlich. Für 50 mm Hub ohne Abschraubsicherung den KWS 1034 (mit Befestigungslasche) prüfen. Stahl, Messing oder Edelstahl-Rostfrei — welches Material?Stahl (einbrennlackiert) ist die wirtschaftlichste Variante. Messing eignet sich für repräsentative Innenbereiche. Edelstahl-Rostfrei bietet die höchste Korrosionsbeständigkeit und eignet sich auch für Feuchträume. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, TS 5000 Obentürschließer mit Feststellung. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Kurz & KnappVerbindungsbolzen für DICTATOR TBR 14-35 — verbindet Türöffnungsbegrenzer mit wandseitigem BefestigungszubehörKompatibel mit: TBR 14-35Material: Stahl verzinktKompatibilitätDer Bolzen Ø 10 mm verbindet den Türöffnungsbegrenzer TBR 14-35 mit dem wandseitigen Befestigungszubehör (Flansch, Winkel oder Platte). Distanz 25 mm = Standard-Abstand. Für größere Abstände: Bolzen Ø 10 mm, Distanz 45 mm (Art. 205520).Technische DatenEigenschaftWertDurchmesserØ 10 mmDistanz25 mmMaterialStahl verzinktPassend fürTBR 14-35 (Auge Ø 10 mm)Häufige FragenWelchen Bolzen-Durchmesser brauche ich?Ø 10 mm für TBR 14-35 (Auge Ø 10 mm). Ø 8 mm für TB 10-23, TB 14-28, TBP 10-29, TBR 10-28 (Auge Ø 8 mm).Was ist der Unterschied zwischen 25 mm und 45 mm Distanz?Die Distanz bestimmt den Abstand zwischen Türöffnungsbegrenzer und Befestigungszubehör. 25 mm ist Standard, 45 mm für größeren Versatz.
