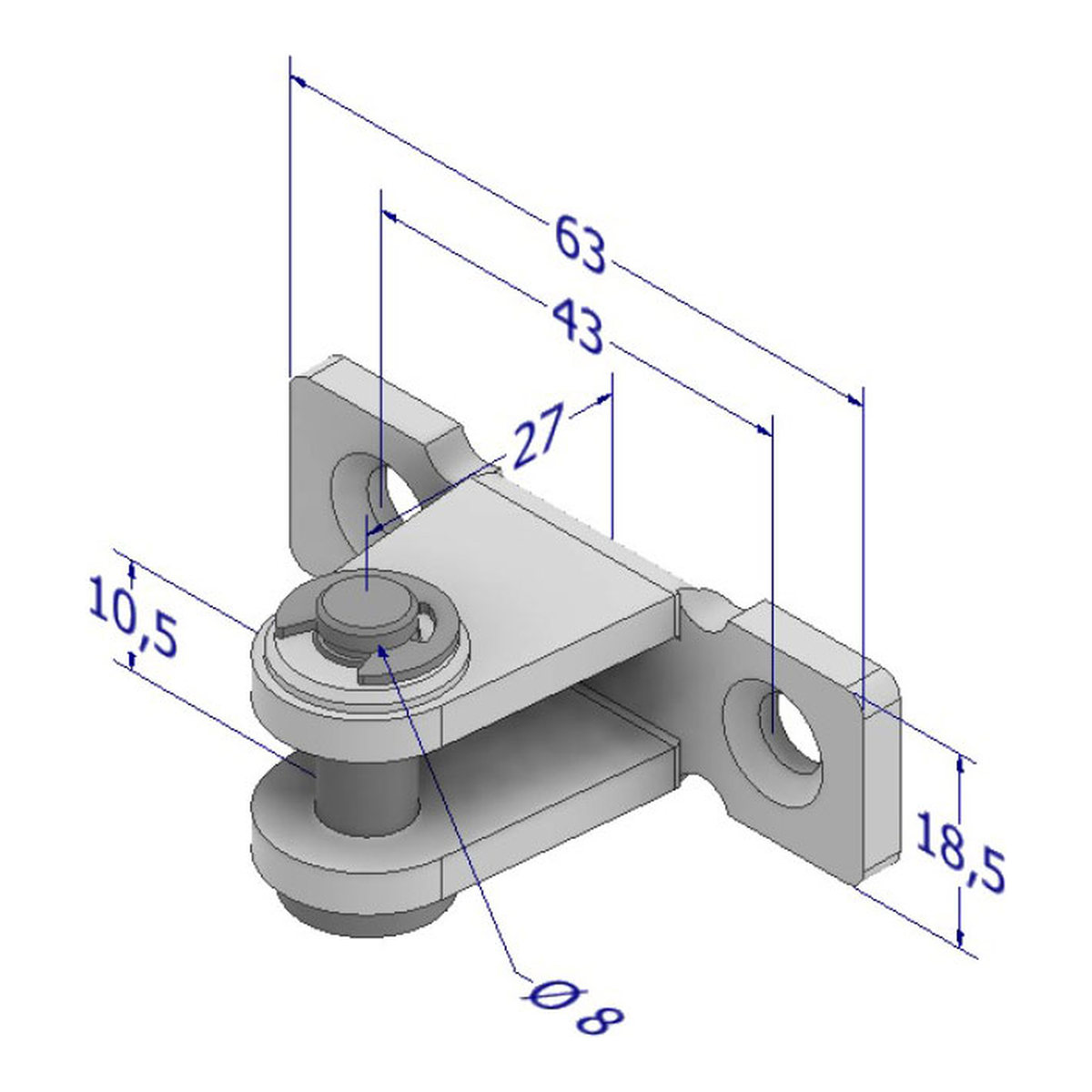

DICTATOR Flügelböckchen für Türöffnungsbegrenzer, verzinkt

Kurz & KnappFlacher Befestigungswinkel für geringe Versätze bei DICTATOR TüröffnungsbegrenzernKompatibel mit: Alle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Material: Stahl verzinktKompatibilitätDer flache Befestigungswinkel 50×40×20 mm eignet sich für alle DICTATOR Türöffnungsbegrenzer bei geringem Versatz zwischen Wand und Befestigungspunkt. Teil der DICTATOR Komplett-Sets.Technische DatenEigenschaftWertMaße50×40×20 mmMaterialStahl verzinktMontageWandseitigPassend fürAlle DICTATOR Türöffnungsbegrenzer (TB, TBP, TBR)Häufige FragenWann brauche ich diesen Winkel?Bei geringem Versatz (20 mm) zwischen Wand/Zarge und Befestigungspunkt des Türöffnungsbegrenzers.Welchen Bolzen brauche ich dazu?Ø 8 mm für TB/TBP/TBR 10-28, Ø 10 mm für TBR 14-35.Was ist der Unterschied zu den anderen Winkel-Größen?50×40×20 ist die flachste Variante mit nur 20 mm Versatz. Für mehr Abstand: 40×40×40 (40 mm), 70×45×36 (36 mm) oder 180×70×53 (53 mm).
