DICTATOR Set TB 10-23 Hub 250 mm mit Feststellung

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 8 mm (Hub 300 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 200 mm, Gesamtlänge eingefahren 300 mm / ausgefahren 500 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 200 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub200 mm Gesamtlänge eingefahren300 mm Gesamtlänge ausgefahren500 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 300 mm, (ausgefahren): 500 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 200 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

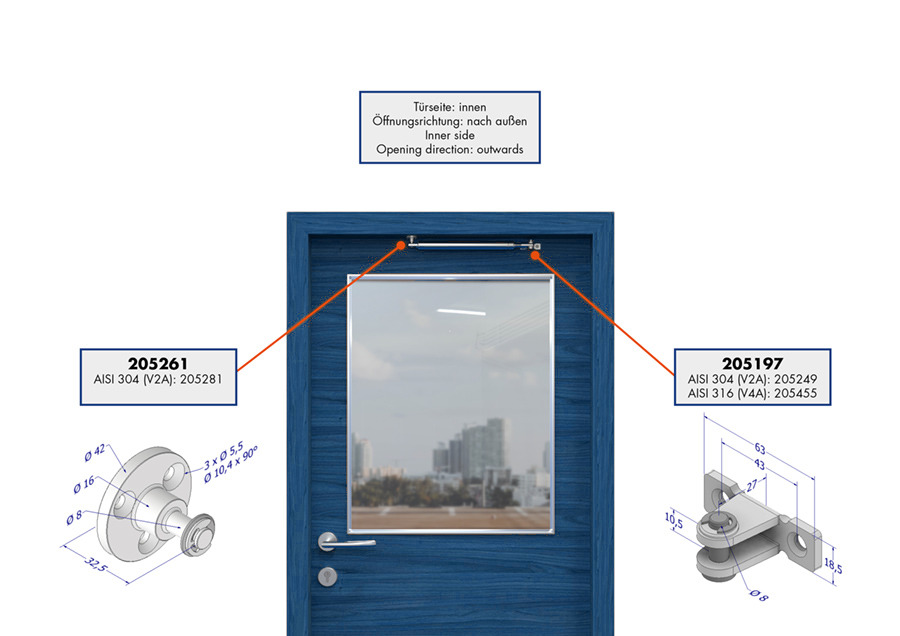

Kurz & Knapp Komplett-Set: Türöffnungsbegrenzer TB 10-23 Hub 250 mm + Montagezubehör Einsatzbereich: Innentüren und leichte Türen Drei Anbauset-Varianten: Set 1 (Flansch), Set 2 (Winkel 40x40), Set 3 (Winkel 50x40) Mit Feststelleinheit zur Arretierung in geöffneter Position DICTATOR Set TB 10-23 Hub 250 mm mit Feststellung Dieses Komplett-Set enthält einen DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 250 mm sowie das passende Montagezubehör. Der Türöffnungsbegrenzer verfügt über eine Feststelleinheit zur Arretierung der Tür in geöffneter Position. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Das Set ist in drei Varianten erhältlich, die sich in der wandseitigen Befestigung unterscheiden: Vorteile Komplett-SetAlles in einer Bestellung — Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör3 Anbauset-Varianten — passend für verschiedene MontagesituationenKein Zubehör vergessen — alle Komponenten aufeinander abgestimmtGünstiger als Einzelkauf — Set-Preis statt Einzelkomponenten Set-Varianten VarianteInhaltMontage Anbauset 1Flügelböckchen + BefestigungsflanschStandard-Direktmontage an Wand oder Zarge Anbauset 2Flügelböckchen + Befestigungswinkel 40x40 mmAbgesetzte Montage bei größerem Abstand Anbauset 3Flügelböckchen + Befestigungswinkel 50x40 mmFlache Montage bei geringem Platz Häufige FragenWas ist der Unterschied zum Set ohne Feststellung?Die Feststelleinheit hält die Tür in der gewünschten Öffnungsposition fest. Durch leichtes Andrücken wird die Feststellung gelöst.Für welche Türen ist das Set geeignet?Für Innentüren und leichte Türen bis max. 200 kg. Nicht für Flucht-/Rettungswege.Welches Anbauset wähle ich?Anbauset 1 (Flansch): Standard-Direktmontage. Anbauset 2 (Winkel 40×40): abgesetzte Montage. Anbauset 3 (Winkel 50×40): flache Montage.

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Hekatron ASS 75 — Standard-Ankerplatte Ø 75 mm Kurz & Knapp Flache Standard-Ankerplatte Ø 75 mmSchwenkbereich 5°Passend zu THM 433-1 (hohe Haftkraft 1.372 N)Für schwere Türen und Tore Produktbeschreibung Die Hekatron ASS 75 ist die große Standard-Ankerplatte mit 75 mm Durchmesser. Sie bildet das Gegenstück zu Haftmagneten mit erhöhter Haftkraft (THM 433-1 mit 1.372 N) für schwere Türen und Tore. Technische Daten EigenschaftWert TypStandard-Ankerplatte (flach)DurchmesserØ 75 mmSchwenkbereich5°Passend zuTHM 433-1 (1.372 N) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden490 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke490 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 5°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ BasisHekatron ORS 155 F - FunksetSockel 143 A - Montagesockel für Hekatron RauchmelderHekatron FSZ Kompakt Häufige Fragen ASS oder AFS — welche Ankerplatte?ASS (Standard) für normale Einbausituationen mit Schwenkbereich bis 5°. AFS (flexibel) für extreme Einstellwinkel bis ±60° — z. B. bei schrägen Türblättern oder ungewöhnlichen Zargengeometrien. Darf die Ankerplatte am Türblatt durchgebohrt werden?Nein. Türblätter von Feuerschutzabschlüssen dürfen nicht durchbohrt werden — die Schutzfunktion darf nicht beeinträchtigt werden. Befestigungshinweise den Verwendbarkeitsnachweisen des Abschlusses entnehmen.

Kurz & Knapp Einsatzbereich: Mittlere Türen mit regulierbarer Dämpfung Hub 250 mm, Gesamtlänge eingefahren 350 mm / ausgefahren 600 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 10-28 mit Hub 250 mm Der DICTATOR Türöffnungsbegrenzer TBR 10-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 10-28 ist konzipiert für mittlere türen mit regulierbarer dämpfung. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Mittlere Türen mit individueller DämpfungsanpassungMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 10-28 Hub250 mm Gesamtlänge eingefahren350 mm Gesamtlänge ausgefahren600 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 350 mm, (ausgefahren): 600 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 10-28 mit Auge Ø 8 mm (Hub 250 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 10-28 geeignet?Der TBR 10-28 ist ausgelegt für mittlere türen mit regulierbarer dämpfung mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
