DICTATOR Ankerplatte AP GD 70 W 54 mit Winkelgelenk
52,80 €*
inkl. MwSt
44,37 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR Ankerplatte AP GD 70 W 54 mit Winkelgelenk
Ankerplatte als Gegenstück zum DICTATOR Haftmagneten mit 70 mm Polflächen-Durchmesser. Ankerplatten Baureihe W — Die Ankerplatte mit Winkelgelenk.
Kurz & Knapp
- Ankerscheibe Ø 74 mm für Magnet Ø 70 mm
- Gleicht einen Winkel bis zu 60° aus
- Bauhöhe 54 mm
- Geprüft in Verbindung mit den DICTATOR Haftmagneten
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Durchmesser Ankerscheibe | 74 mm |
| Bauhöhe | 54 mm |
| Passend zu Magnet-Durchmesser | 70 mm |
| Oberfläche | Ankerscheibe Stahl verzinkt |
| Grundplatte und Winkelgelenk | Kunststoff, schwarz |
| Ausgleichswinkel | bis zu 60° |
Eigenschaften
- Besteht aus einer verzinkten Ankerplatte sowie einem Winkelgelenk und einer Grundplatte aus schwarzem Kunststoff

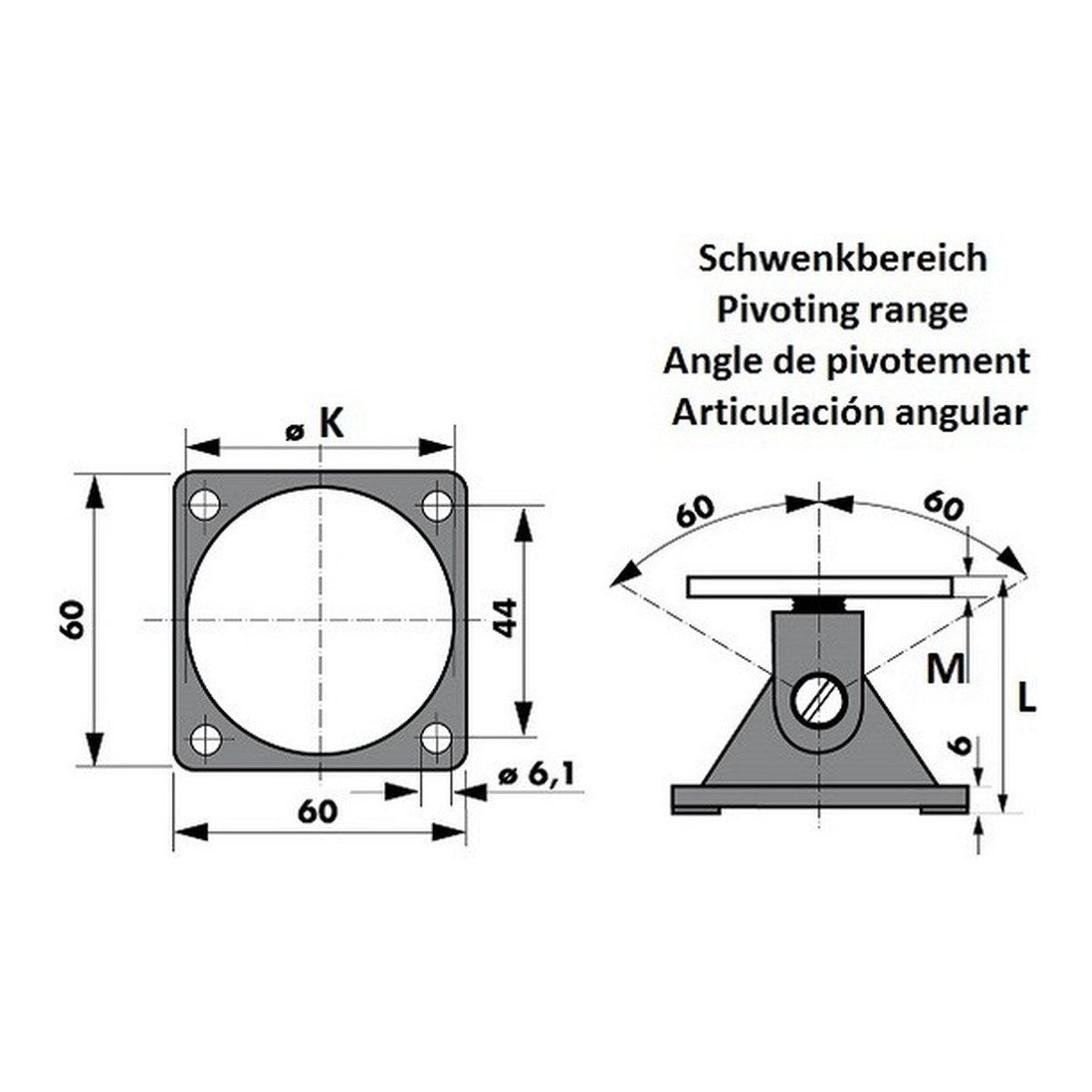

- Durch ihr Winkelgelenk kann die Ankerplatte in beiden Richtungen bis maximal 60° geschwenkt und in jeder beliebigen Position fixiert werden
- Geprüft in Verbindung mit den DICTATOR Haftmagneten
Einsatz und Funktion
Wo die Tür in einem größeren Winkel auf den Magneten trifft, als eine Gummilager-Ankerplatte ausgleichen kann, greift die Baureihe W: Ihr Winkelgelenk schwenkt in beide Richtungen bis 60° und lässt sich in jeder Position fixieren.
Passende Produkte
- DICTATOR Haftmagnet EM GD 70 F 39 R — 2000 N
- DICTATOR Haftmagnet EM GD 70 R 39 R — 2000 N
- DICTATOR Haftmagnet EM GD 70 F 39 S — 1700 N
- DICTATOR EM GD 70 R 39 (1450 N) — Baureihe R
- DICTATOR Ankerplatte AP GD 70 G 20 — Gummilager, gleicht bis 10° aus
- DICTATOR Ankerplatte AP GD 70 T 84 — Teleskop mit Dämpfung für schwere Tore
- Alle DICTATOR Haftmagnete
- Alle DICTATOR Ankerplatten
Häufige Fragen
Zu welchem Haftmagneten passt die AP GD 70 W 54?
Zu DICTATOR Haftmagneten mit 70 mm Polflächen-Durchmesser (EM GD 70). Die Ankerscheibe hat Ø 74 mm und ist damit geringfügig größer als die Polfläche.
Welchen Winkel gleicht die Baureihe W aus?
Bis zu 60°. Das Winkelgelenk schwenkt in beide Richtungen und lässt sich in jeder beliebigen Position fixieren.
