DICTATOR Ankerplatte AP GD 40 G 14
23,56 €*
inkl. MwSt
19,80 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
DICTATOR Ankerplatte AP GD 40 G 14
Ankerplatte als Gegenstück zum DICTATOR Haftmagneten mit 40 mm Polflächen-Durchmesser. Ankerplatten Baureihe G — Der flexible Anker mit Gummilager.
Kurz & Knapp
- Ankerscheibe Ø 44 mm für Magnet Ø 40 mm
- Gleicht einen Winkel bis zu 10° aus
- Bauhöhe 14 mm
- Geprüft in Verbindung mit den DICTATOR Haftmagneten
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Durchmesser Ankerscheibe | 44 mm |
| Bauhöhe | 14 mm |
| Passend zu Magnet-Durchmesser | 40 mm |
| Oberfläche | verzinkt |
| Ausgleichswinkel | bis zu 10° |
Eigenschaften

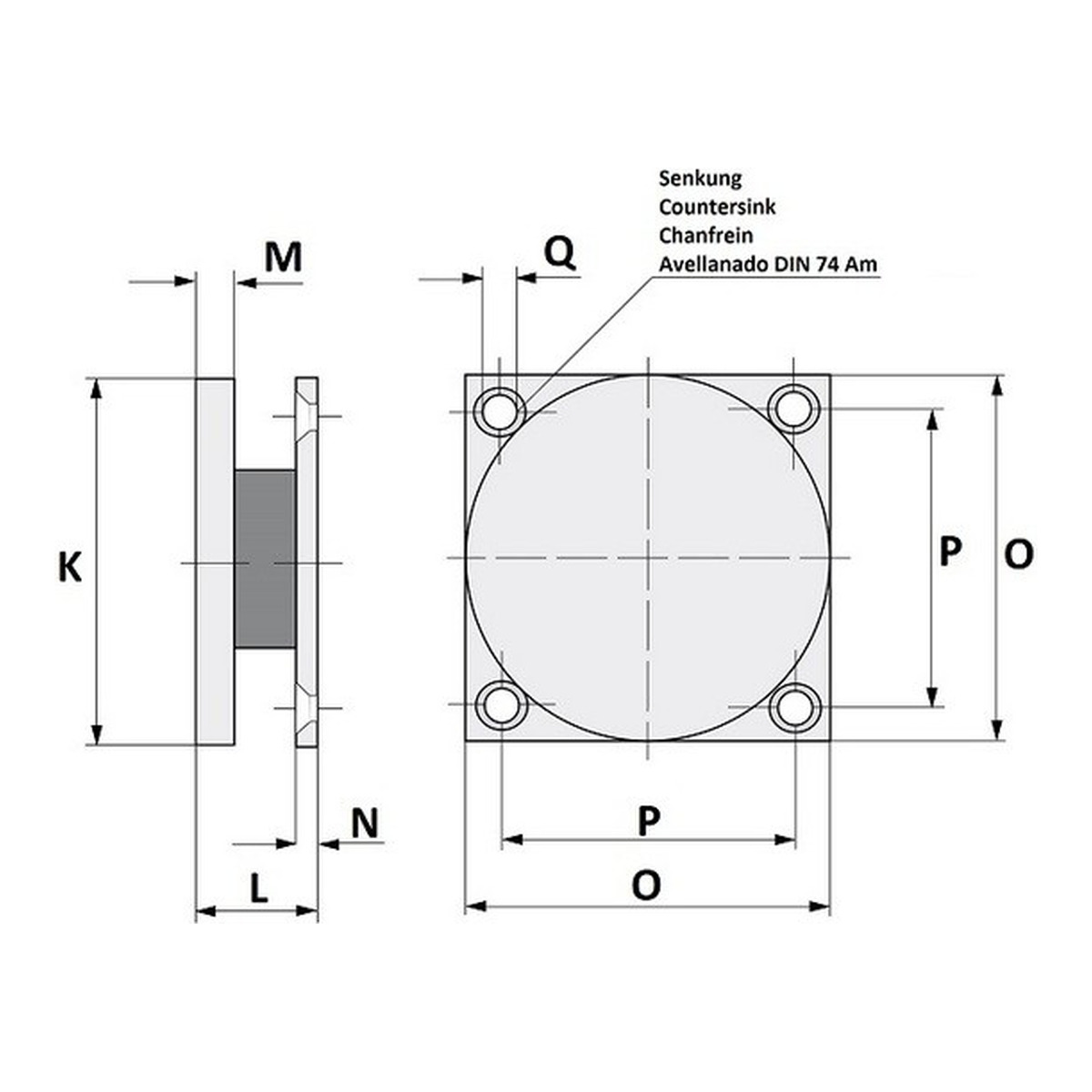

- Bestehend aus einer verzinkten Grundplatte, einem elastischen Verbindungsstück und einer verzinkten Ankerplatte
- Das elastische Verbindungsstück gleicht einen Winkel zwischen Feuerschutztür und Oberfläche des Haftmagneten bis zu 10° aus
- Geprüft in Verbindung mit den DICTATOR Haftmagneten
Einsatz und Funktion
Die Baureihe G ist die Standard-Ankerplatte. Das elastische Verbindungsstück zwischen Grundplatte und Ankerscheibe gleicht einen Winkel bis zu 10° aus, sodass die Ankerscheibe plan auf der Polfläche des Magneten aufliegt.
Passende Produkte
- DICTATOR Ankerplatte AP GD 50 G 16 — für Magnet Ø 50 mm
- DICTATOR Ankerplatte AP GD 50 W 50 — für Magnet Ø 50 mm
- DICTATOR Ankerplatte AP GD 50 T 80 — für Magnet Ø 50 mm
- DICTATOR Ankerplatte AP GD 60 G 16 — für Magnet Ø 60 mm
- DICTATOR Ankerplatte AP GD 60 G 30 — für Magnet Ø 60 mm
- DICTATOR Ankerplatte AP GD 60 G 60 — für Magnet Ø 60 mm
- Alle DICTATOR Haftmagnete
- Alle DICTATOR Ankerplatten
Häufige Fragen
Zu welchem Haftmagneten passt die AP GD 40 G 14?
Zu DICTATOR Haftmagneten mit 40 mm Polflächen-Durchmesser (EM GD 40). Die Ankerscheibe hat Ø 44 mm und ist damit geringfügig größer als die Polfläche.
Welchen Winkel gleicht die Baureihe G aus?
Bis zu 10°. Das elastische Gummilager zwischen Grundplatte und Ankerscheibe sorgt dafür, dass die Scheibe plan auf der Polfläche aufliegt.
Warum eine DICTATOR Ankerplatte?
Die in den technischen Daten angegebene Haftkraft der Elektromagnete ist nur mit der passenden Ankerplatte gewährleistet. Die DICTATOR Ankerplatten sind in Verbindung mit den DICTATOR Haftmagneten geprüft.
