DICTATOR Rechteck-Haftmagnet EM FH, 400 N

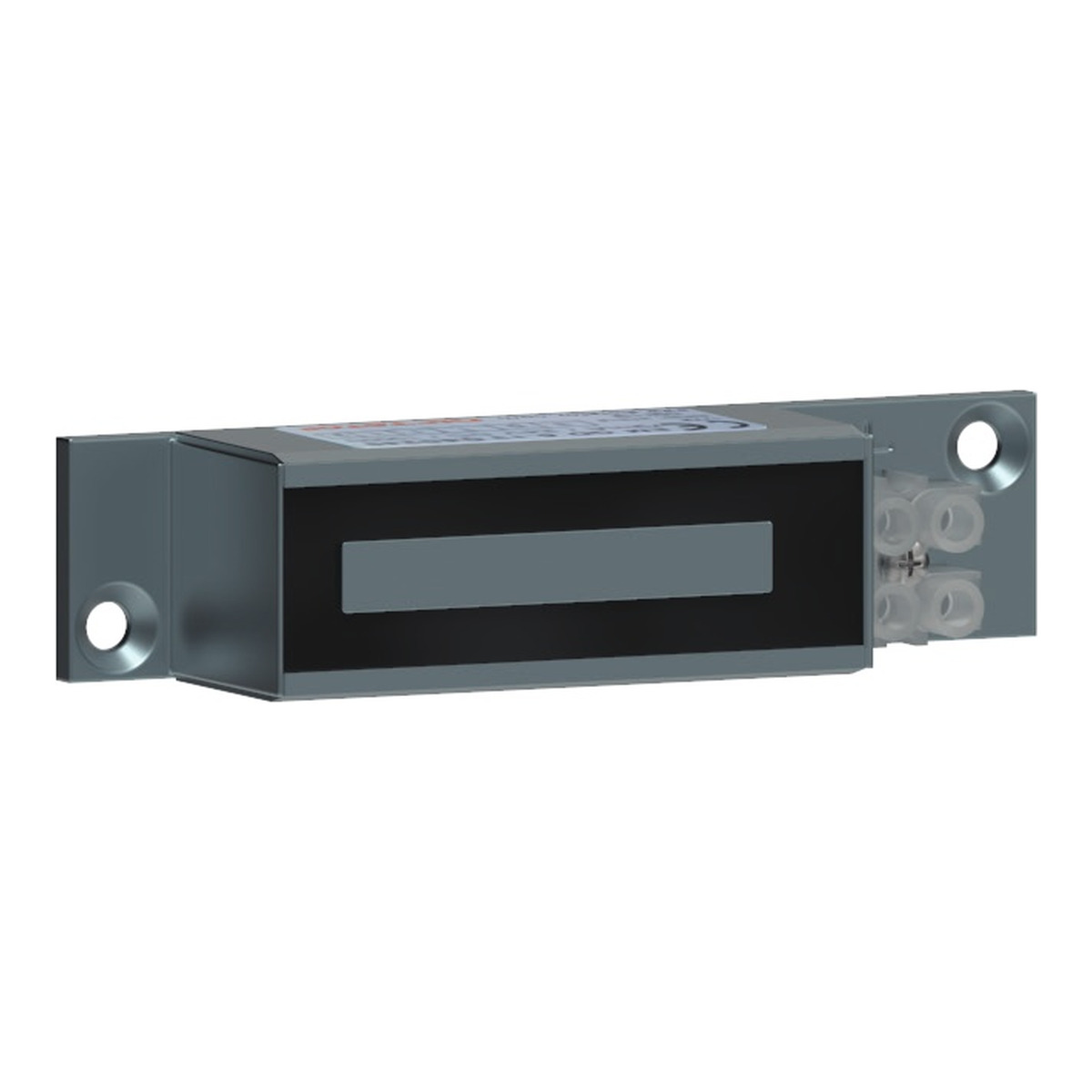

DICTATOR Rechteck-Haftmagnet EM FH — Produktansicht

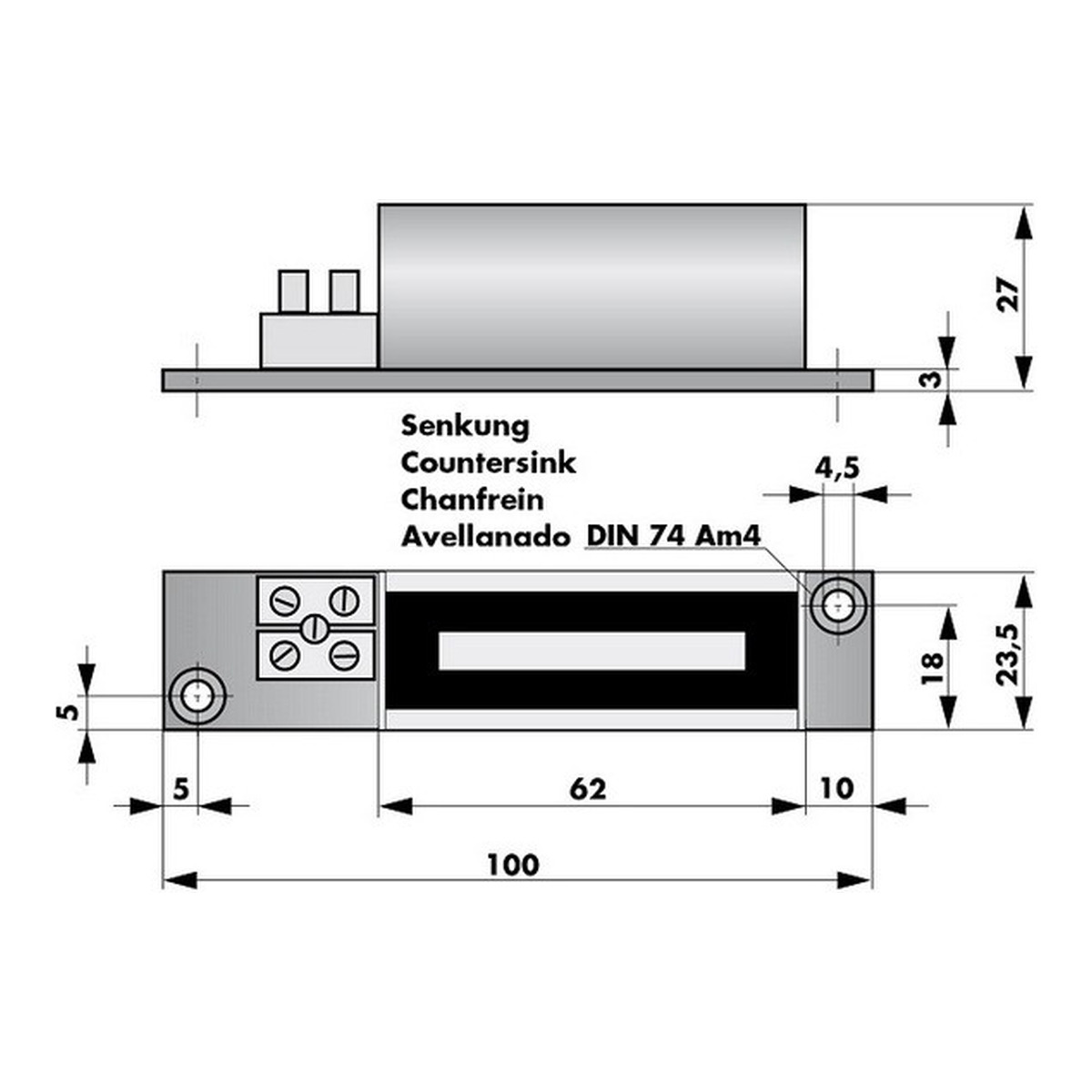

DICTATOR Rechteck-Haftmagnet EM FH — Maßzeichnung mit Abmessungen in mm

243,22 €*

inkl. MwSt

204,39 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040273

DICTATOR Rechteck-Haftmagnet EM FH, 400 N

Haftmagnet für Feststellanlagen mit 400 N Haftkraft. Rechteck-Haftmagnet EM FH — Haftmagnet mit hoher Haftkraft bei kleinster Bauform.

Kurz & Knapp

400 N Haftkraft
Anschlussklemme auf Grundplatte
24 VDC ±10 %, 88 mA (2,1 W)
Remanenz 4 N
Ohne Kennzeichnung LE 07016 — nicht nach EN 1155 geprüft

Technische Daten

Eigenschaft	Wert
Haftkraft	400 N
Abmessungen	100 × 24 × 27 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	88 mA (2,1 W)
Schutzart	IP 20
Elektrischer Anschluss	Anschlussklemme auf Grundplatte
Oberfläche	verzinkt
Remanenz	4 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +40 °C
Prüfung nach EN 1155	nein — ohne Kennzeichnung LE 07016

Eigenschaften

Optimale Lösung überall dort, wo ein runder Standardhaftmagnet mit vergleichbarer Haftkraft aufgrund seines größeren Durchmessers keinen Platz findet
Mit seinen 24 mm lässt er sich auch bei sehr beengten Platzverhältnissen unauffällig unterbringen, zum Beispiel bei RWA-Anlagen im Fensterrahmen
Die Haftkraft von 400 N entspricht der eines runden Haftmagneten mit mindestens 40 mm Durchmesser
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Der Rechteck-Haftmagnet sitzt zusammen mit seiner Anschlussklemme auf einer Grundplatte, was die Montage vereinfacht. Er ist die Antwort auf beengte Einbausituationen, in denen ein runder Magnet gleicher Haftkraft nicht unterzubringen wäre.

Passende Produkte

DICTATOR Ankerplatte AP FH 70×30×5 — das rechteckige Gegenstück zum EM FH
DICTATOR Haftmagnet EM GD 50 F 26 — 600 N
DICTATOR Haftmagnet EM GD 50 Q 23 — 600 N
DICTATOR Haftmagnet EM GD 50 F 26 RM — 600 N
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM FH?
Der Rechteck-Haftmagnet braucht die rechteckige Ankerplatte AP FH 70×30×5 (Bestell-Nr. 040291). Die runden Ankerplatten der Baureihen G, W und T passen nicht auf seine Polfläche.

Wofür steht die Rechteck-Haftmagnet EM FH?
Haftmagnet mit hoher Haftkraft bei kleinster Bauform. Der elektrische Anschluss erfolgt über: Anschlussklemme auf Grundplatte.

Was bedeutet Remanenz 4 N?
Nach dem Abschalten verbleibt eine Resthaftkraft von 4 N. Anders als die runden Baureihen mit 0 N ist beim EM FH also ein geringer Restmagnetismus vorhanden.

Ist der Haftmagnet nach EN 1155 geprüft?
Nein. Nach EN 1155 geprüft sind bei DICTATOR nur die Ausführungen mit der Kennzeichnung LE 07016; die Bestell-Nr. 040273 trägt sie nicht. Für Feststellanlagen an Brandschutztüren ist eine Ausführung mit LE 07016 zu wählen.
