DICTATOR Haftmagnet EM GD 70 R 39 I Ex, 1450 N, Zone 2/22

DICTATOR Ex-Ausführung für die Zonen 2 und 22 — Produktansicht

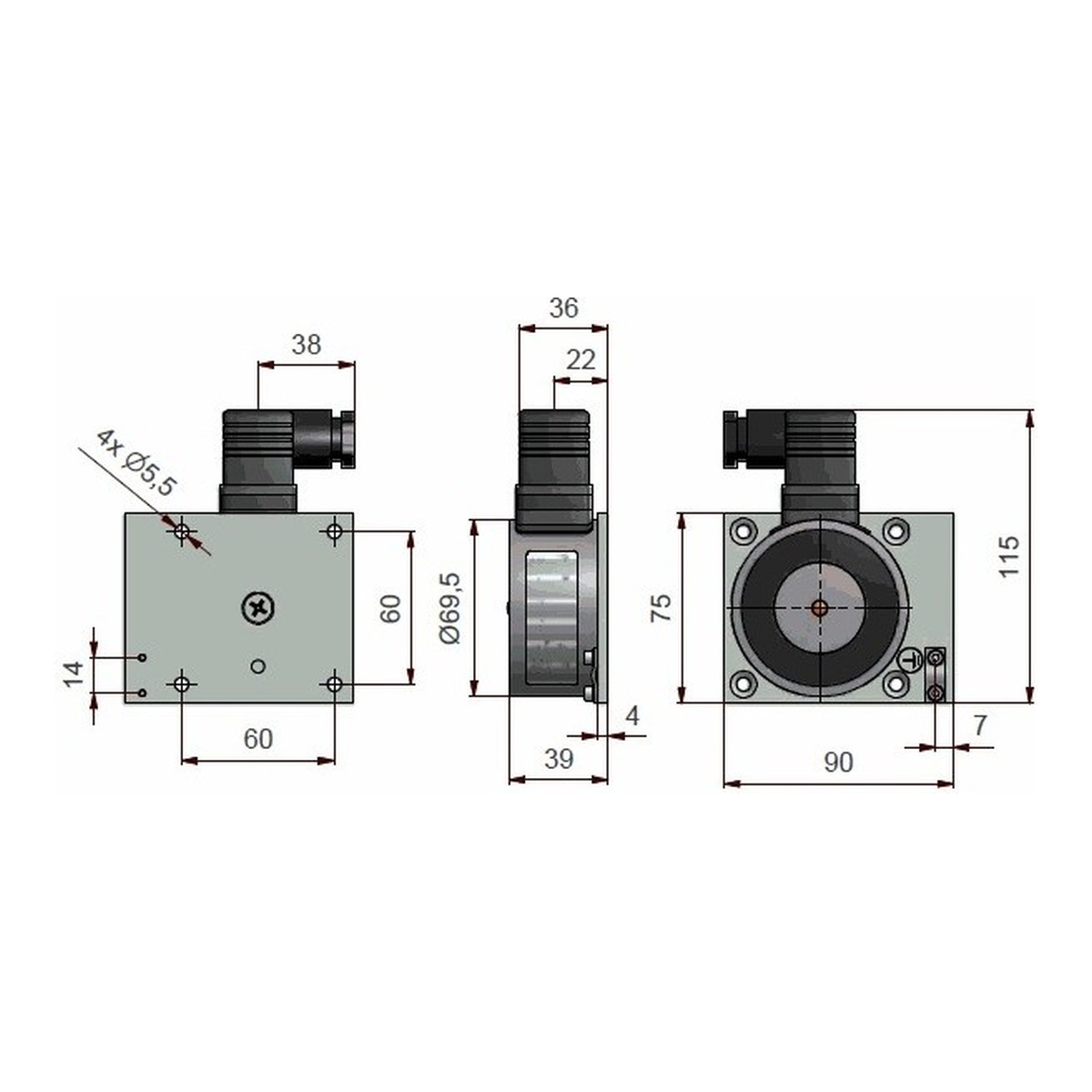

DICTATOR Ex-Ausführung für die Zonen 2 und 22 — Maßzeichnung mit Abmessungen in mm

194,39 €*

inkl. MwSt

163,35 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040190

DICTATOR Haftmagnet EM GD 70 R 39 I Ex, 1450 N, Zone 2/22

Haftmagnet für Feststellanlagen mit 1450 N Haftkraft und 70 mm Durchmesser. Ex-Ausführung für die Zonen 2 und 22 — Explosionsgeschützter Haftmagnet für die Ex-Zonen 2 und 22.

Kurz & Knapp

1450 N Haftkraft bei 70 mm Durchmesser
Leitungsdose GDML 2001 GE 1 G, PG 11
24 VDC ±15 %, 71 mA (1,7 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)
Sicherung 200 mA in der Zuleitung vorgeschrieben

Technische Daten

Eigenschaft	Wert
Haftkraft	1450 N
Durchmesser	70 mm
Betriebsspannung	24 VDC ±15 %
Stromaufnahme	71 mA (1,7 W)
Schutzart	IP 65
Elektrischer Anschluss	Leitungsdose GDML 2001 GE 1 G, PG 11
Kennzeichnung nach ATEX	EX II 3G Ex nC IIC T6 Gc X / EX II 3D Ex nC IIIC T85°C Dc X
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Für den Einsatz in den Ex-Zonen 2 und 22
Konformität gemäß ATEX-Richtlinie 2014/34/EU
Kennzeichnung nach ATEX: EX II 3G Ex nC IIC T6 Gc X / EX II 3D Ex nC IIIC T85°C Dc X — der erste Teil gilt für Gas (Zone 2), der zweite für Staub (Zone 22)
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Ausführung des EM GD 70 R 39 I für explosionsgefährdete Bereiche der Zonen 2 und 22. Der Anschluss erfolgt über die Leitungsdose GDML 2001. Vom normalen EM GD 70 R 39 I unterscheidet er sich in drei Merkmalen: der Anschlussklemme für den vorgeschriebenen Potenzialausgleich, der größeren Grundplatte und dem Etikett für Ex-gefährdete Bereiche. Für die Zonen 1 und 21 führt DICTATOR eine eigene, vergusskapselte Baureihe (Ex mb).

Drei Teile schreibt der Hersteller für den Ex-Einsatz zusätzlich vor:

Sicherung in der Zuleitung — die vorgeschriebene Sicherung wird über einen Sicherungshalter direkt in die Zuleitung zum Magneten gesetzt. DICTATOR führt sie als Sicherung 5x20 mittelträge 200 mA (Bestell-Nr. 040586), dazu den Sicherungshalter mit Bajonettverschluss zum Einlöten (040587) oder den Halter für die Hutschiene (040588).
Potenzialausgleich — dafür sitzt auf der Grundplatte eine eigene Anschlussklemme. Sie ist eines der drei Merkmale, die diese Ausführung vom normalen EM GD 70 R 39 I unterscheiden.
Handauslösetaster — neben dem Feuer- oder Rauchschutzabschluss verlangen ihn die Brandschutzvorschriften des DIBt ebenso wie die EN 14637. Für ex-gefährdete Bereiche liefert DICTATOR den EX-Drucktaster 700232 (Öffner, Zündschutzart Ex II 2 G, Zonen 1 und 2).

Diese drei Teile stehen nicht im Shop — sprechen Sie uns darauf an.

Passende Produkte

DICTATOR Ankerplatte AP GD 70 G 20 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 70 W 54 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 70 T 84 — Teleskop mit Dämpfung für schwere Tore
DICTATOR EM GD 70 F 39 — Klemme auf der Grundplatte
DICTATOR EM GD 70 F 39 RM — Mit Rückmeldekontakt
DICTATOR EM GD 70 R 39 (1450 N) — Baureihe R, seitliche Anschlussklemme
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 70 R 39 I Ex?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 70 R 39 I Ex (Ø 70 mm) gehört deshalb eine Ankerplatte AP GD 70 — je nach Einbausituation als AP GD 70 G (Gummilager, gleicht bis 10° aus), AP GD 70 W (Winkelgelenk, bis 60°) oder AP GD 70 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Ex-Ausführung für die Zonen 2 und 22?
Explosionsgeschützter Haftmagnet für die Ex-Zonen 2 und 22. Die ATEX-Kennzeichnung lautet vollständig EX II 3G Ex nC IIC T6 Gc X / EX II 3D Ex nC IIIC T85°C Dc X — 3G deckt die Gaszone 2 ab, 3D die Staubzone 22. Der elektrische Anschluss erfolgt über die Leitungsdose GDML 2001 GE 1 G, PG 11.

Ist der EM GD 70 R 39 I Ex nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040190.
