DICTATOR Haftmagnet EM GD 60 R 26 S, 1000 N

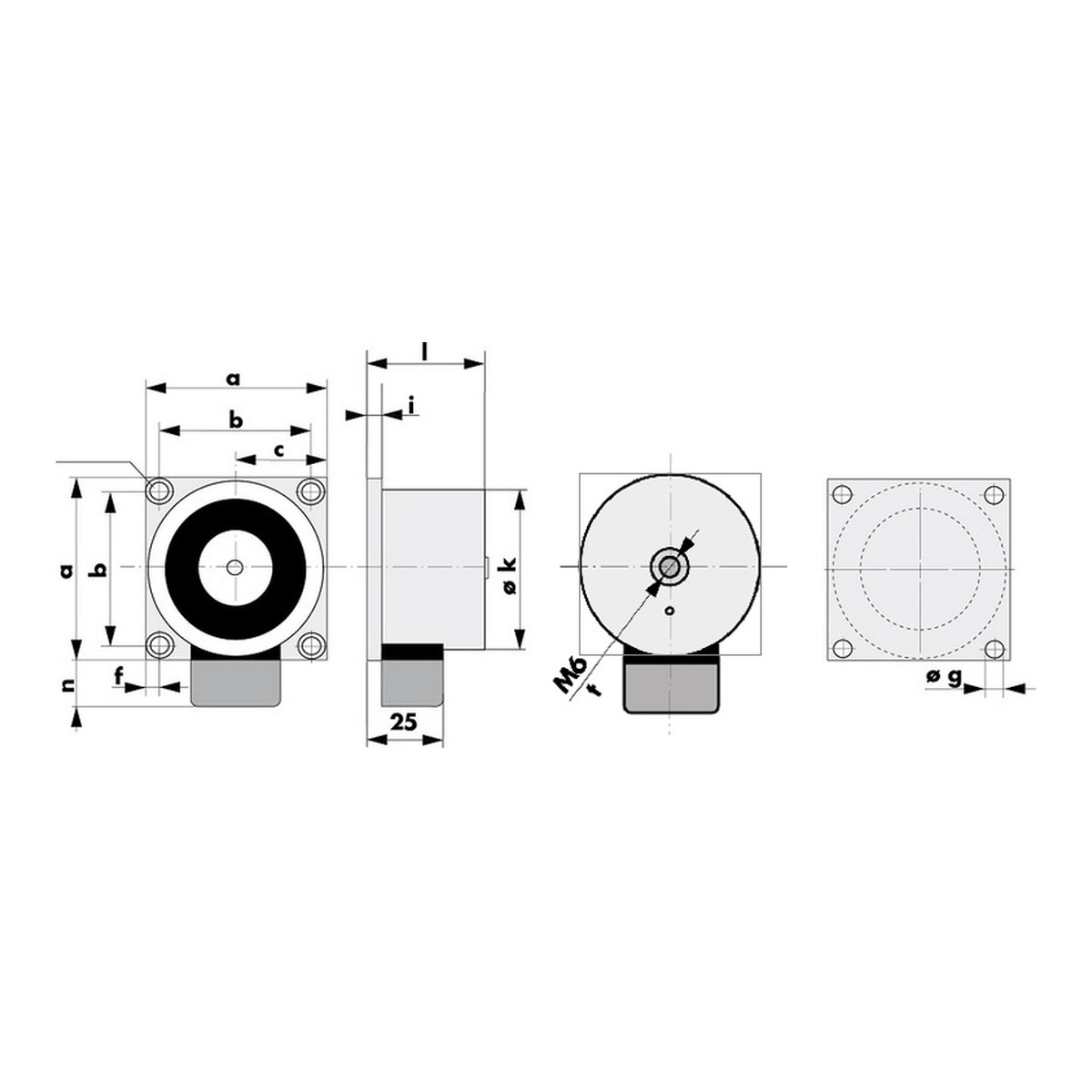

DICTATOR Baureihe R — Maßzeichnung mit Abmessungen in mm

162,04 €*

inkl. MwSt

136,17 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040134

DICTATOR Haftmagnet EM GD 60 R 26 S, 1000 N

Haftmagnet für Feststellanlagen mit 1000 N Haftkraft und 60 mm Durchmesser. Baureihe R — Haftmagnet mit Grundplatte und seitlicher Anschlussklemme.

Kurz & Knapp

1000 N Haftkraft bei 60 mm Durchmesser
Seitliche Anschlussklemme
24 VDC ±10 %, 79 mA (1,9 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	1000 N
Durchmesser	60 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	79 mA (1,9 W)
Schutzart	IP 20
Elektrischer Anschluss	Seitliche Anschlussklemme
Oberfläche	Stahl verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Ausgerüstet mit einer seitlichen Anschlussklemme für einen problemlosen Anschluss
Magnet und Grundplatte aus Stahl, standardmäßig verzinkt
Die Grundplatte kann abgenommen werden; der Magnet lässt sich dann über eine Gewindebohrung M6 direkt von hinten anschrauben
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe R hat eine Grundplatte mit seitlich angesetztem Klemmengehäuse. Wird die Grundplatte über die Schraube auf der Rückseite abgenommen, lässt sich der Magnetkörper über seine Gewindebohrung M6 auch direkt von hinten anschrauben.

Passende Produkte

DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 60 F 26 S — Klemme auf der Grundplatte
DICTATOR EM GD 60 R 26 IS — Wassergesch. Verschraubung

Häufige Fragen

Welche Ankerplatte passt zum EM GD 60 R 26 S?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 R 26 S (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe R?
Haftmagnet mit Grundplatte und seitlicher Anschlussklemme. Der elektrische Anschluss erfolgt über: Seitliche Anschlussklemme.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040134.
