DICTATOR Haftmagnet EM GD 60 F 26 T, 700 N, mit Taster

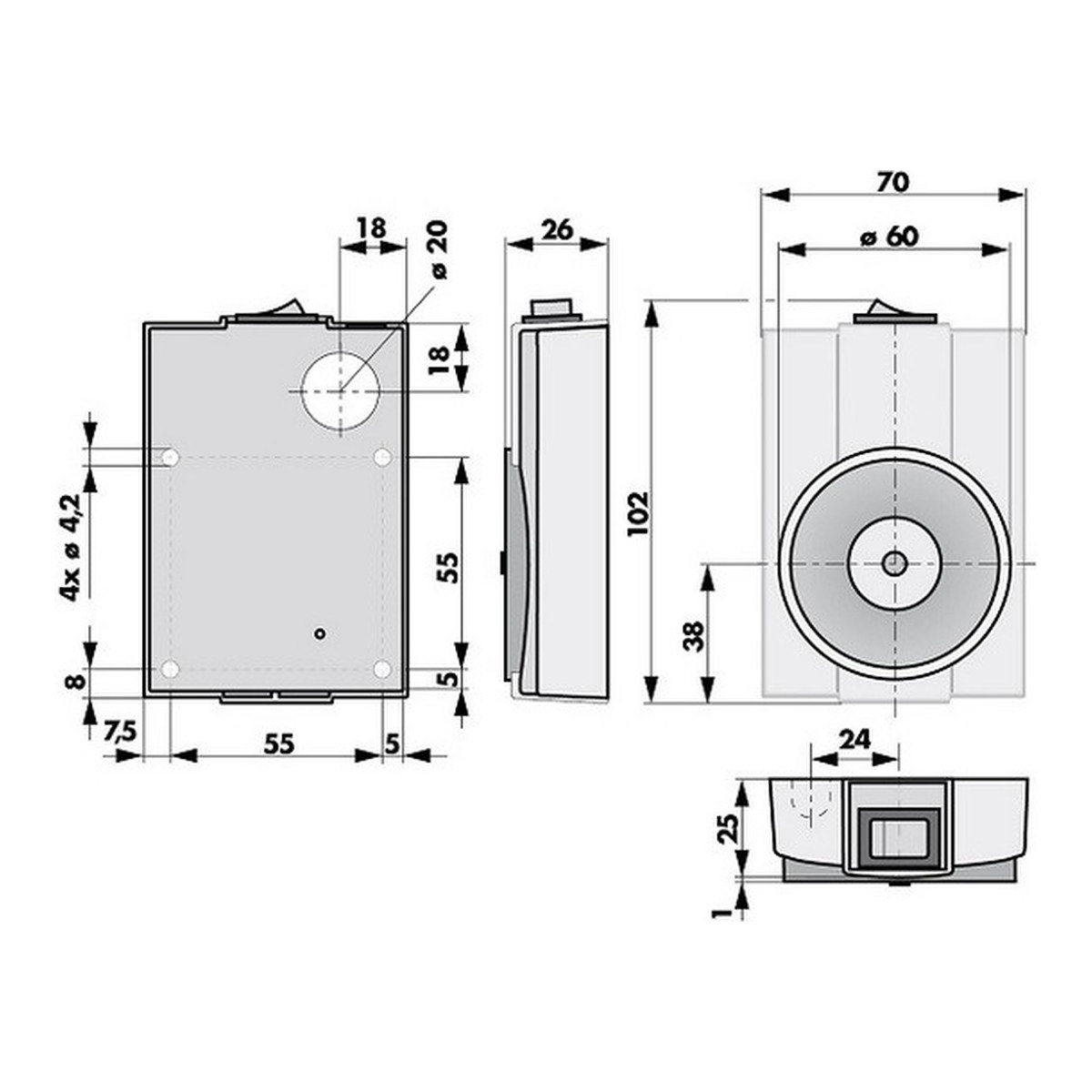

DICTATOR Baureihe FT — Maßzeichnung mit Abmessungen in mm

132,48 €*

inkl. MwSt

111,33 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040097

DICTATOR Haftmagnet EM GD 60 F 26 T, 700 N, mit Taster

Haftmagnet für Feststellanlagen mit 700 N Haftkraft und 60 mm Durchmesser. Baureihe FT — Haftmagnet im Kunststoffgehäuse mit Unterbrechertaster. Ausführung: Kabeleinführung über eine Bohrung in der Grundplatte.

Kurz & Knapp

700 N Haftkraft bei 60 mm Durchmesser
Anschlussklemme auf Grundplatte
Kabeleinführung über eine Bohrung in der Grundplatte
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	700 N
Durchmesser	60 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Elektrischer Anschluss	Anschlussklemme auf Grundplatte
Gehäuse	Kunststoffgehäuse weiß
Oberfläche	verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Mit Unterbrechtaster oben auf dem Gehäuse
Weißes Kunststoffgehäuse
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe FT trägt den Unterbrechtaster oben auf dem Gehäuse. Damit lässt sich die festgestellte Tür von Hand freigeben, ohne die Anlage abzuschalten. Zwei Ausführungen unterscheiden sich in der Kabeleinführung.

Passende Produkte

DICTATOR Ankerplatte AP GD 60 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 30 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 G 60 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 60 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 60 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 55 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 60 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 60 FB — Bodenmontage, Alu-Guss

Häufige Fragen

Welche Ankerplatte passt zum EM GD 60 F 26 T?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 60 F 26 T (Ø 60 mm) gehört deshalb eine Ankerplatte AP GD 60 — je nach Einbausituation als AP GD 60 G (Gummilager, gleicht bis 10° aus), AP GD 60 W (Winkelgelenk, bis 60°) oder AP GD 60 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe FT?
Haftmagnet im Kunststoffgehäuse mit Unterbrechertaster. Der elektrische Anschluss erfolgt über: Anschlussklemme auf Grundplatte.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040097.
