DICTATOR Set TB 10-23 Hub 200 mm
179,57 €*
inkl. MwSt
150,90 €
zzgl. MwSt
Lieferzeit: 8-12 Werktage
DICTATOR Set TB 10-23 Hub 200 mm
Komplett-Set aus dem Türöffnungsbegrenzer TB 10-23 mit 200 mm Hub und dem passenden Befestigungszubehör (Anbauset 2). Für kleinere und leichtere Türen, typischerweise Innentüren.
Kurz & Knapp
- Komplett-Set: Türöffnungsbegrenzer TB 10-23, Hub 200 mm, ohne Feststellung

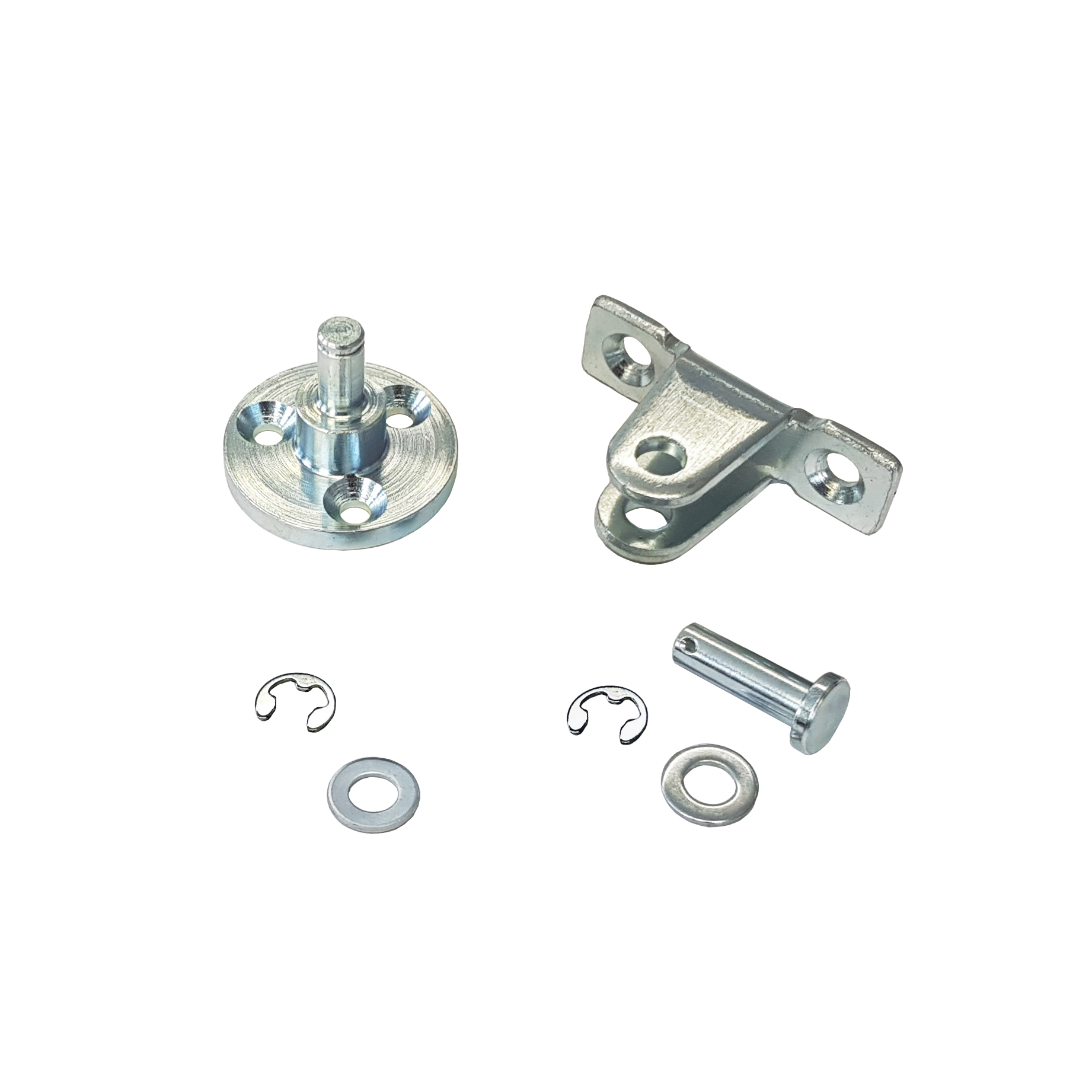

- Anbauset 2: Flügelböckchen + Befestigungsflansch TB Ø 42 mm, verzinkt
- Zylinder lackiert RAL 9006 weißaluminium
- Einbaumaß 300 mm eingefahren / 500 mm ausgefahren
- Dämpfung ab ca. 40° Öffnungswinkel, Dämpfungsbeginn über die Ölfüllmenge anpassbar

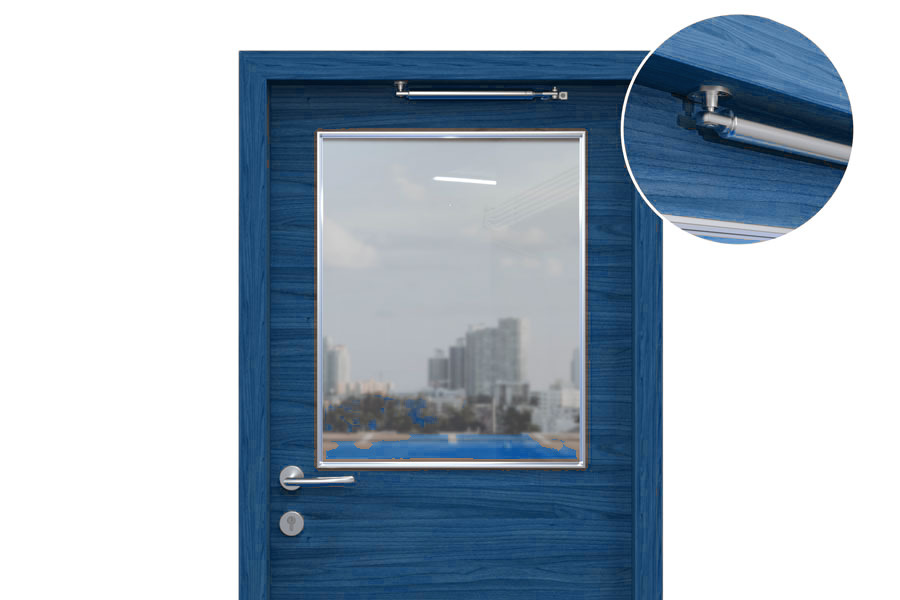

Das Set enthält einen DICTATOR Türöffnungsbegrenzer der Baureihe TB 10-23 mit 200 mm Hub sowie das flügel- und wandseitige Befestigungszubehör. Der Begrenzer fängt die Tür vor dem Anschlagen ab und begrenzt den Öffnungswinkel; die Dämpfung setzt ab etwa 40° Öffnungswinkel ein.
Die Baureihe TB 10-23 ist für kleinere und leichtere Türen ausgelegt. Typische Anwendung sind Innentüren.
Eine stufenlose Regulierung der Dämpfung ist bei der Baureihe TB nicht vorgesehen — dafür führt DICTATOR die regulierbaren Baureihen TBR.
Das Produktvideo von DICTATOR
Wofür ein Türöffnungsbegrenzer gebaut ist — die Tür am unkontrollierten Aufschlagen hindern und den Anschlag dämpfen — zeigt DICTATOR in einem kurzen Produktvideo.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | TB 10-23 |
| Kolbenstange Ø | 10 mm |
| Zylinder Ø | 23 mm |
| Hub | 200 mm |
| Einbaumaß eingefahren | 300 mm |
| Einbaumaß ausgefahren | 500 mm |
| Bohrung Augen | 8 mm |
| Feststellung | ohne |
| Zylinderoberfläche | lackiert RAL 9006 weißaluminium |
| Befestigungsteile | verzinkt |
| Typenbezeichnung Hersteller | 10-23-200-1/Öl-300-500-A-A |
| DICTATOR Bestell-Nr. | 301907-2 |
Lieferumfang
| Bauteil | Bestell-Nr. | Ausführung |
|---|---|---|

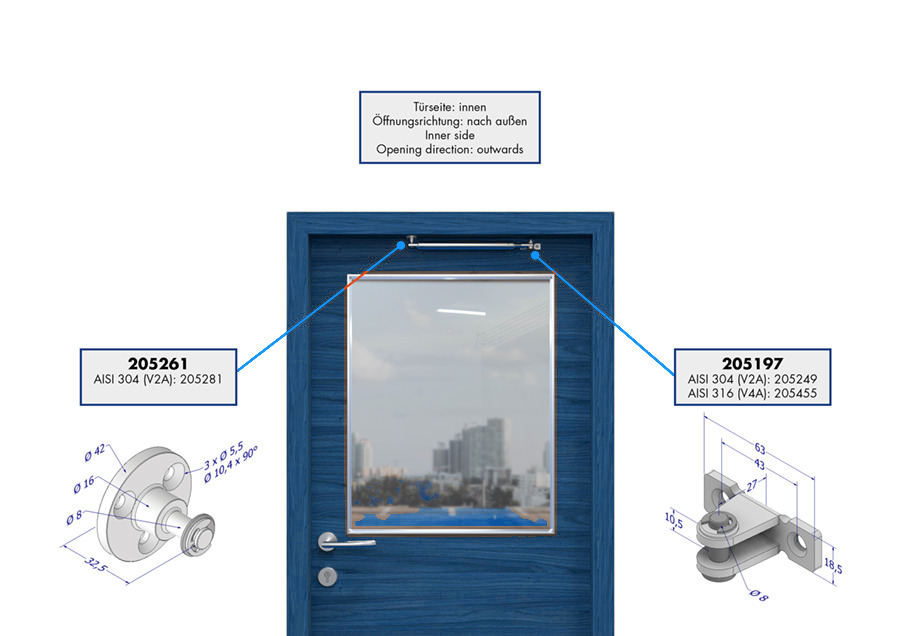

| Türöffnungsbegrenzer TB 10-23, Hub 200 mm | 302000-2 | Zylinder lackiert RAL 9006 weißaluminium |
| Flügelböckchen | 205197 | glanzverzinkt, Bolzen Ø 8 mm, Scheibe und Sicherungsscheibe |
| Befestigungsflansch TB Ø 42 mm | 205261 | verzinkt, Bolzen Ø 8 mm, Scheibe und Sicherungsring |
Beide Befestigungsteile bringen den Bolzen Ø 8 mm bereits mit — ein separater Bolzen gehört nicht zum Set und wird dafür auch nicht benötigt.
Vorteile des Komplett-Sets
- Alles in einer Bestellung — Begrenzer, Flügelböckchen und wandseitiges Befestigungsteil aufeinander abgestimmt
- Bolzen bereits enthalten — kein separates Verbindungsteil erforderlich
- Verzinkte Befestigungsteile — passend zur lackierten Zylinderausführung
Andere Hublänge, Baureihe oder Ausführung gesucht? Die interaktive Auswahlhilfe führt in wenigen Schritten zur passenden Artikelnummer — auch nach Maß Ihres vorhandenen Geräts.
Häufige Fragen
Ist der Bolzen im Set enthalten?
Ja. Flügelböckchen und Befestigungsflansch TB Ø 42 mm bringen den Bolzen Ø 8 mm jeweils mit Scheibe und Sicherungsring bereits mit; ein separater Bolzen wird nicht benötigt.
Lässt sich die Dämpfung einstellen?
Teilweise. Ab Werk setzt die Dämpfung bei etwa 40° Öffnungswinkel ein; durch Reduzierung der Ölfüllmenge lässt sich dieser Beginn zu einem größeren Öffnungswinkel verschieben. Die Dämpfkraft selbst ist nicht einstellbar — dafür führt DICTATOR die Baureihe TBR.
| Hublänge: | 200 mm |
|---|---|
| Dämpfung: | Standard-Dämpfung |
| Mit Obentürschließer kombinierbar: | nein |
| Lieferumfang: | Set mit Befestigung |
