DICTATOR Haftmagnet EM GD 50 U 35, 600 N, für Unterputzdose

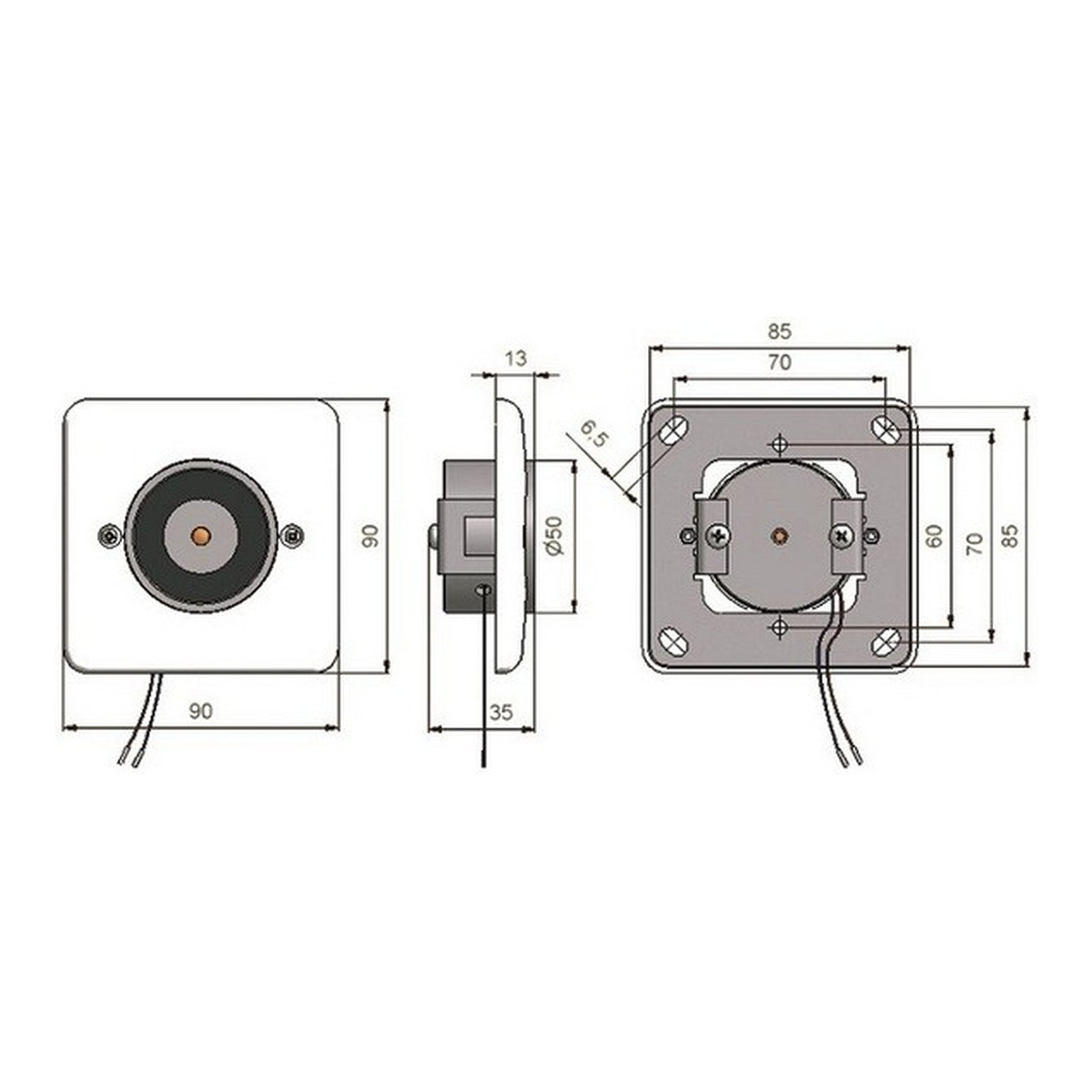

DICTATOR Baureihe U — Maßzeichnung mit Abmessungen in mm

141,59 €*

inkl. MwSt

118,98 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 041011

DICTATOR Haftmagnet EM GD 50 U 35, 600 N, für Unterputzdose

Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe U — Haftmagnet für Unterputzmontage.

Kurz & Knapp

600 N Haftkraft bei 50 mm Durchmesser
Anschluss in der Unterputzdose
24 VDC ±10 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	600 N
Durchmesser	50 mm
Betriebsspannung	24 VDC ±10 %
Stromaufnahme	67 mA (1,6 W)
Elektrischer Anschluss	Anschluss in der Unterputzdose
Gehäuse	Abdeckplatte weiß aus Kunststoff
Oberfläche	verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Für die Montage in einer Unterputzdose
Die weiße Frontplatte aus Kunststoff deckt die Unterputzdose komplett ab
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe U wird in einer Unterputzdose montiert. Die weiße Kunststoff-Frontplatte deckt die Dose vollständig ab — sichtbar bleibt nur der Magnet.

Passende Produkte

DICTATOR Ankerplatte AP GD 50 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 50 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 50 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 44 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 50 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 50 Q 23 — Gewindebohrung M6 hinten
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 50 U 35?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 50 U 35 (Ø 50 mm) gehört deshalb eine Ankerplatte AP GD 50 — je nach Einbausituation als AP GD 50 G (Gummilager, gleicht bis 10° aus), AP GD 50 W (Winkelgelenk, bis 60°) oder AP GD 50 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe U?
Haftmagnet für Unterputzmontage. Anschluss in der Unterputzdose.

Was bedeutet Remanenz 0 N?
Der Magnet behält nach dem Abschalten keinen Resthaftmagnetismus. Unterbricht die Zentrale im Brandfall die Stromzufuhr, gibt er die Tür sofort frei.

Ist der Haftmagnet nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 041011.
