DICTATOR Haftmagnet EM GD 50 F 26 ST, 600 N, Steckanschluss

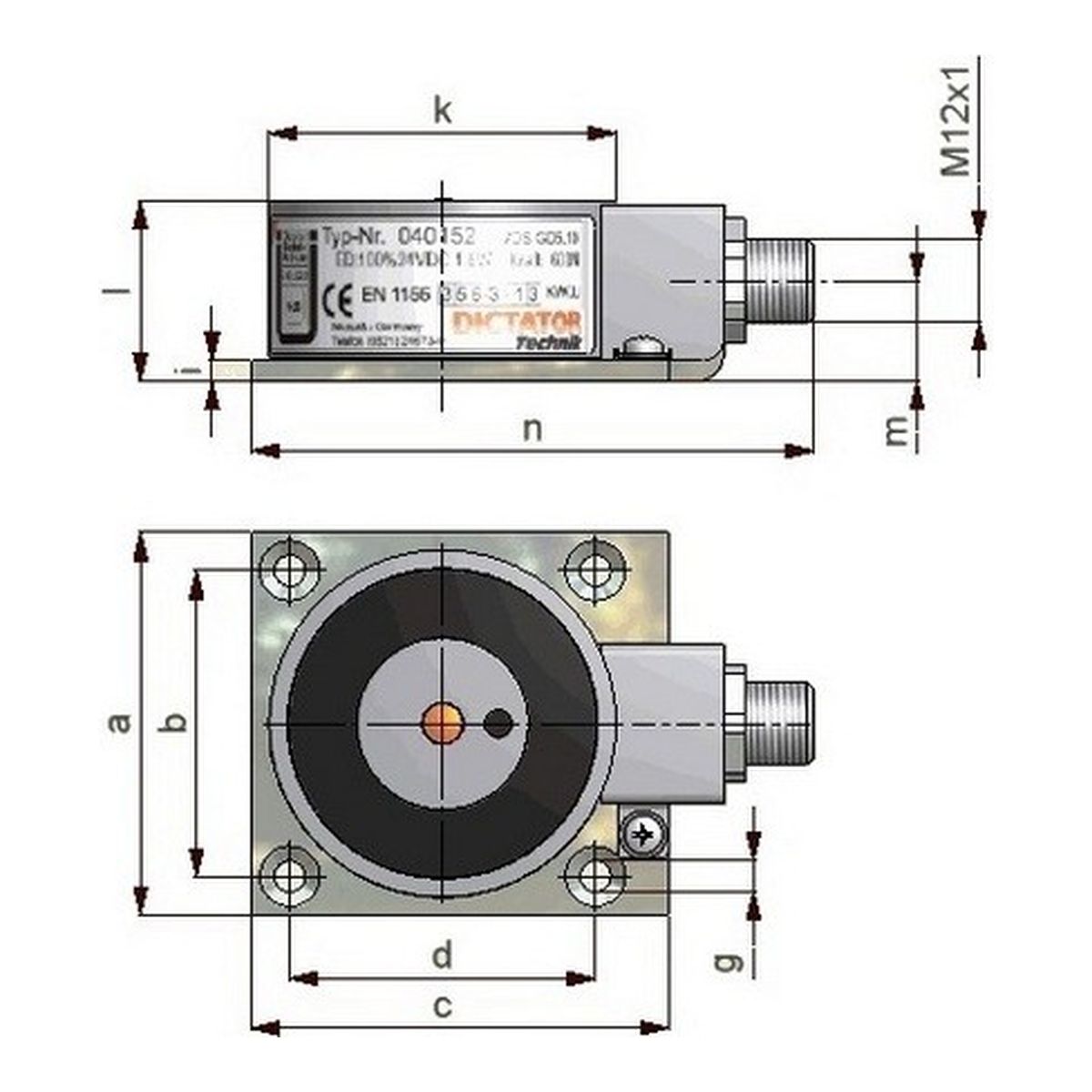

DICTATOR Baureihe ST — Maßzeichnung mit Abmessungen in mm

181,96 €*

inkl. MwSt

152,91 €

zzgl. MwSt

Inhalt: 1

Lieferzeit: 5-10 Werktage

Artikelnummer: 040152

DICTATOR Haftmagnet EM GD 50 F 26 ST, 600 N, Steckanschluss

Haftmagnet für Feststellanlagen mit 600 N Haftkraft und 50 mm Durchmesser. Baureihe ST — Haftmagnet mit Rückmeldekontakt und 4-poligem Steckanschluss.

Kurz & Knapp

600 N Haftkraft bei 50 mm Durchmesser
4-poliger Steckanschluss M12x1
24 VDC ±15 %, 67 mA (1,6 W)
Remanenz 0 N — kein Resthaftmagnetismus
Nach EN 1155 geprüft (LE 07016)

Technische Daten

Eigenschaft	Wert
Haftkraft	600 N
Durchmesser	50 mm
Betriebsspannung	24 VDC ±15 %
Stromaufnahme	67 mA (1,6 W)
Schutzart	IP 53 (bei gestecktem Anschlusskabel)
Elektrischer Anschluss	4-poliger Steckanschluss M12x1
Oberfläche	verzinkt
Remanenz	0 N
Einschaltdauer	100 %
Temperaturbereich	-20 bis +60 °C
Prüfung nach EN 1155	ja — Kennzeichnung LE 07016

Eigenschaften

Mit einem 4-poligen Steckanschluss — der passende Anschlussstecker ist als Zubehör erhältlich (Bestell-Nr. 040187)
Der Steckanschluss verkürzt die Montagezeiten vor Ort, verhindert Fehler beim Anschluss und erhöht die Schutzart bei gestecktem Anschlusskabel auf IP 53
Liegt die Ankerplatte am Magneten an und wird dieser mit Spannung versorgt, wird das durch einen integrierten Kontakt (Schließer) registriert
Serienmäßig mit Funkenlöschdiode; der eingebaute Verpolschutz verhindert bei einem Anschlussfehler, dass die Funkenlöschdiode zerstört wird
Als Gegenstück muss eine Ankerplatte an der Tür befestigt werden

Einsatz und Funktion

Die Baureihe ST verbindet den Rückmeldekontakt der Baureihe RM mit einem 4-poligen Steckanschluss M12x1. Das verkürzt die Montagezeit vor Ort, schließt Anschlussfehler aus und hebt die Schutzart bei gestecktem Kabel auf IP 53.

Passende Produkte

DICTATOR Ankerplatte AP GD 50 G 16 — Gummilager, gleicht bis 10° aus
DICTATOR Ankerplatte AP GD 50 W 50 — Winkelgelenk, bis 60° schwenkbar
DICTATOR Ankerplatte AP GD 50 T 80 — Teleskop mit Dämpfung für schwere Tore
DICTATOR Abstandshalterung 44 mm / M4 — Boden-, Wand- oder Deckenmontage
DICTATOR EM GD 50 F 26 — Klemme auf der Grundplatte
DICTATOR EM GD 50 Q 23 — Gewindebohrung M6 hinten
Alle DICTATOR Haftmagnete
Alle DICTATOR Ankerplatten

Häufige Fragen

Welche Ankerplatte passt zum EM GD 50 F 26 ST?
Die Ankerplatte muss mindestens denselben Durchmesser haben wie die Polfläche des Haftmagneten und plan darauf aufliegen. Zum EM GD 50 F 26 ST (Ø 50 mm) gehört deshalb eine Ankerplatte AP GD 50 — je nach Einbausituation als AP GD 50 G (Gummilager, gleicht bis 10° aus), AP GD 50 W (Winkelgelenk, bis 60°) oder AP GD 50 T (Teleskop mit Dämpfung für schwere Tore).

Wofür steht die Baureihe ST?
Haftmagnet mit Rückmeldekontakt und 4-poligem Steckanschluss. Der elektrische Anschluss erfolgt über: 4-poliger Steckanschluss M12x1.

Ist der EM GD 50 F 26 ST nach EN 1155 geprüft?
Ja. Ausführungen mit der Kennzeichnung LE 07016 sind nach EN 1155 geprüft — diese trägt die Bestell-Nr. 040152.

Passende Ankerplatte und Halterung

DICTATOR Ankerplatten Baureihe G — Produktansicht

DICTATOR Ankerplatte AP GD 50 G 16

Für Magnet Ø 50 mm
Ankerscheibe Ø 54 mm
Gleicht bis zu 10° aus
Bauhöhe 16 mm
Mit DICTATOR Magneten geprüft
