Mechanische Feststellung am Türschließer
.jpg?ts=1668287779)
Kurz & Knapp
- Die mechanische Feststellung arretiert das Türblatt ohne Strom und ohne Rauchmelder
- Gelöst wird sie, indem die Tür aktiv weiter geöffnet wird
- Bauformen: Rastfeststellung in der Gleitschiene, Feststellarm beim Gestänge, hydraulische Feststellung im Bodentürschließer
- An Feuer- und Rauchschutztüren nicht zulässig — dort ersetzt sie keine Feststellanlage nach EN 1155
Wie funktioniert die mechanische Feststellung?

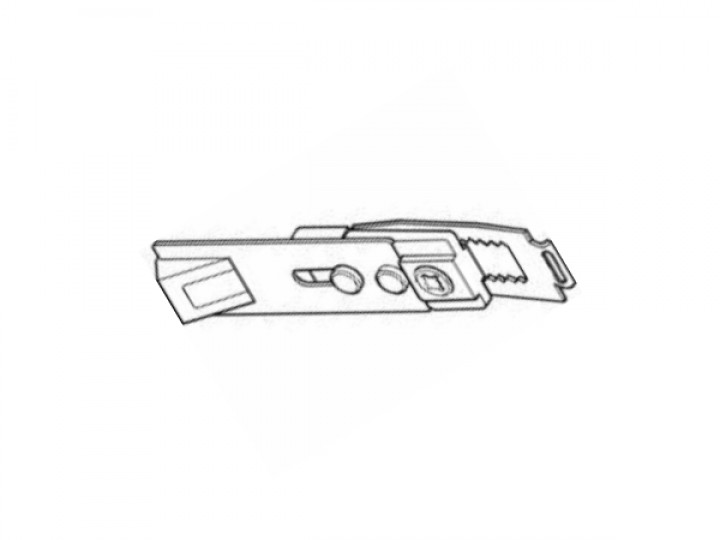

Eine mechanische Feststellung ermöglicht das Arretieren eines Türblatts in einer Offenstellung. Im Gegensatz zur elektromagnetischen Feststellanlage benötigt sie keine Stromversorgung und keinen Rauchmelder. Technisch rastet ein federbelastetes Element in der Gleitschiene oder im Gestängescharnier ein und hält den Flügel gegen die Kraft des Türschließers.
Wie wird die Feststellung gelöst?
Die Arretierung löst sich nur, wenn der Türflügel aktiv weiter geöffnet wird — bis die Federkraft der Feststelleinheit überwunden ist. Danach schließt der Türschließer die Tür automatisch. Das ist der entscheidende Unterschied zum Haftmagneten, der bei Stromausfall sofort loslässt.
Die drei Bauformen
| Bauform | Wo sie sitzt | Typische Bezeichnung |
| Rastfeststellung | als Einheit in der Gleitschiene des Obentürschließers | Rastfeststelleinheit, „RF" im Modellnamen — etwa TS 93 RF, TS 92 XEA RF, TS 98 XEA RF |
| Feststellarm / Rastfeststellarm | im Gestänge zwischen Schließer und Zarge | Rastfeststellarm, Feststellarm — etwa bei TS 71, TS 72, TS 73 V, TS 83, GEZE TS 4000 und TS 1500 |
| Hydraulische / mechanische Feststellung im Bodentürschließer | im Schließer selbst, verdeckt im Boden | Feststellung bei BTS 80, BTS 75 V, GEZE TS 550 NV |
Bei den Gestängevarianten wird zusätzlich zwischen mit und ohne Abschaltung unterschieden: Der Rastfeststellarm mit Abschaltung lässt sich stilllegen, ohne ihn auszubauen — bei dormakaba etwa an TS 73 V und TS 83. Die einfachen Ausführungen an TS 71 und TS 72 haben diese Abschaltung nicht.
Feststellwinkel der gängigen Systeme
| System | Feststellbereich |
| dormakaba TS 90 mit Rastfeststelleinheit | bis ca. 145° |
| dormakaba BTS 80 (Boden) | Feststellwinkel zwischen 75° und 175°, Beginn variabel zwischen 75° und 105° |
| dormakaba BTS 75 V (Boden) | konstante Feststellung bei 90° oder 105° (Option) |
| GEZE TS 550 NV (Boden) | mechanische Feststellung 80°–165°, ein- und ausschaltbar |
Für die Gleitschienensysteme führen die Hersteller die Feststelleinheit als eigenes Bauteil — bei GEZE etwa die mechanische Feststelleinheit für TS 3000 und TS 5000, eine eigene Ausführung für die ECline-Schiene und eine für die ISM-Gleitschiene. Sie sind an die jeweilige Schiene gebunden und nicht untereinander tauschbar.
Wo sie eingesetzt werden darf — und wo nicht
Mechanische Feststellungen sind kein Ersatz für normkonforme Feststellanlagen nach EN 1155. Sie dürfen nicht an Brandschutztüren eingesetzt werden, die automatisch schließen müssen. Die Hersteller führen das ausdrücklich als Einschränkung: „nicht für Feuer- und Rauchschutztüren".
Der Grund ist die Funktionsweise selbst: Die Rastung gibt erst nach, wenn jemand die Tür weiter aufzieht. Im Brandfall passiert das nicht. Eine selbstschließende Tür muss aus jeder Öffnungsstellung sicher ins Schloss kommen — deshalb ist an solchen Türen jede mechanische Arretierung unzulässig, auch der Kugelfeststeller und der Türkeil.
Sinnvoll ist die mechanische Feststellung dort, wo eine Tür aus praktischen Gründen offen stehen soll und keine Brandschutzfunktion hat: Lager- und Technikräume, Durchgänge beim Beladen, Büros. Soll eine Brandschutztür offen stehen, führt kein Weg an einer Feststellanlage mit Bauartgenehmigung vorbei — siehe Wie eine Feststellanlage funktioniert und Feststellanlage nachrüsten.
Abgrenzung zu benachbarten Bauteilen
| Bauteil | Aufgabe | Unterschied |
| Mechanische Feststellung | hält die Tür offen | gibt erst nach, wenn weiter geöffnet wird |
| Öffnungsbegrenzung | begrenzt den Öffnungswinkel | hält nichts fest — sie stoppt nur. Siehe Türöffnungsbegrenzer nachrüsten |
| Öffnungsdämpfung | bremst die Tür beim Aufwerfen | wirkt nur kurz, hält nicht. Siehe Öffnungsdämpfung |
| Türfeststeller / Türpuffer | hält die Tür am Boden oder an der Wand | sitzt nicht im Schließer, sondern als eigenes Beschlagteil |
| Elektrische Feststellung (EMF/EMR) | hält die Tür offen, gibt bei Alarm frei | braucht Strom, Melder und Bauartgenehmigung — nur diese ist an Brandschutztüren zulässig |
Türschließer mit Rastfeststellung, Feststellarmen und Feststelleinheiten führen wir unter Türschließer.
