Wartungsanzeige zurücksetzen an Dorma RMZ, G-EMR, GSR-EMR und TS 99 FLR-K
Kurz & Knapp
- Nur für Dorma: RMZ, G-EMR, G-SR EMR (GSR-EMR), TS 99 FLR-K und RM-ED
- In diesen Anlagen stecken meist zwei Platinen: die Dorma Netzteilplatine G-EMR (9900064001400) ist das Netzteil, die Dorma Rauchschalterplatine G-EMR (9900064001300) die Platine mit dem Rauchmelder
- Gelbe LED 2 blinkt kurz mit langer Pause = Wartung fällig: erst warten, dann die zwei Lötpunkte auf der Rauchschalterplatine neben Klemme 4 ca. 5 Sekunden verbinden
- Gelbe LED dauerhaft (Störung oder 8 Jahre erreicht): die Rauchschalterplatine 9900064001300 tauschen
Für welche Dorma-Geräte gilt diese Anleitung?
Grundlage ist das Dorma-Serviceblatt WN 057234 45532 „Wartung / Service“. Es nennt fünf Baugruppen. Bei allen fünf wird die Wartung auf dieselbe Weise quittiert: über zwei Lötpunkte auf der Platine, nicht über eine Taste.
| Baugruppe | Was es ist | Im Shop |
| RMZ | Rauchmeldezentrale zur Sturzmontage mit Netzteil, Betriebs- und Wartungsanzeige | Dorma Rauchmeldezentrale RMZ |
| G-EMR | Gleitschiene mit elektromechanischer Feststellung, Netzteil und Rauchmelder | G-EMR (80°–120°) G-EMR (80°–140°) |
| G-SR EMR (im Shop: GSR-EMR) | Gleitschiene mit Schließfolgeregelung für zweiflügelige Türen, angesteuert über eine RMZ | Dorma GSR-EMR 2 Gleitschiene Dorma TS 93 GSR-EMR 1 Dorma TS 93 GSR-EMR 2 Dorma TS 93 GSR-EMR 2 BG |
| TS 99 FLR-K | Freilauftürschließer mit Netzteil und Rauchmelder in der Gleitschiene | Dorma TS 99 FLR-K |
| RM-ED | Rauchmelder zur Sturzmontage | nicht im Sortiment |
„DORMA NT“ auf dem Typenschild? An den Gleitschienen G-EMR und GSR-EMR steht auf der Netzteil-Abdeckung „DORMA NT 243898“, an der RMZ nur „243898“. Das ist das Typenschild des Netzteils, also der Netzteilplatine, kein eigenes Gerät. Die Wartungsanzeige dieser Geräte wird wie unten in Schritt 3 beschrieben zurückgesetzt.
Nicht auf dem Serviceblatt: die XEA-Ausführungen (G-EMR XEA, GSR-EMR XEA, RMZ XEA, TS 97 FLR-K XEA), Dorma-Antriebe und Fluchttürsteuerungen. Für sie gilt deren eigene Anleitung. Die Lötpunkt-Quittierung unten nicht auf andere Geräte übertragen.
Geräte anderer Hersteller werden anders zurückgesetzt, meist über einen Resettaster — siehe den Abschnitt „Andere Hersteller“ am Ende.
Zwei Platinen: Netzteilplatine 9900064001400 und Rauchschalterplatine 9900064001300
Eine Dorma-Feststellanlage dieser Bauart hat meistens zwei getrennte Platinen im selben Gehäuse, verbunden über ein Kabel. Wer Ersatz bestellt, muss wissen, welche der beiden gemeint ist:

Links die Netzteilplatine mit dem 230-V-Anschluss (N, PE, L), rechts die Rauchschalterplatine mit Klemmleisten, Rauchkammer und DIP-Schaltern. Abbildung: Dorma-Montageanleitung RMZ (WN 058994), Bild 3, Beschriftung schliessershop.com.
| Netzteilplatine 9900064001400 | Rauchschalterplatine 9900064001300 | |
| Aufgabe | Netzteil: macht aus 230 V AC die 24 V DC für die Anlage | Rauchmelder und Steuerung der Feststellanlage |
| Was darauf sitzt | 230-V-Anschluss N / PE / L, Ausgang 24 V DC | Rauchkammer, Klemmleisten für Feststellvorrichtung, Deckenmelder, Handtaster und Relais, DIP-Schalter, Lötpunkte zum Quittieren der Wartung |
| Technische Daten (RMZ) | Eingang 230 V AC +10 % / −15 %, Ausgang 24 V DC / 460 mA / 11 W | Rauchschalter 24 V DC / 50 mA |
| Typenschild | „DORMA NT 243898“ (G-EMR, GSR-EMR), „243898“ (RMZ) | — |
| Wann tauschen | wenn das Netzteil defekt ist — kein 8-Jahres-Teil | nach 8 Jahren (DIN 14677) und bei Störung, also wenn die gelbe LED 2 dauerhaft leuchtet |
| Im Shop | Dorma Netzteilplatine G-EMR | Dorma Rauchschalterplatine G-EMR |
Beide Platinen führt Dorma als Ersatzteil für RMZ, G-EMR, TS 99 FLR-K und TS 97 FLR-K XEA. GSR-EMR und TS 99 FLR werden über eine RMZ angesteuert — ihre beiden Platinen sitzen dort.
Schritt 1: Die Wartungsanzeige erkennen

Video (1:14): Alle Anzeigen von LED 1 und LED 2 und was sie bedeuten. Grundlage: Dorma Montageanleitung RMZ (WN 058994).
Die Dorma-Geräte haben zwei Leuchtdioden. LED 1 (grün/rot) ist die Betriebsanzeige, LED 2 (gelb) die Serviceanzeige. Sie sitzt in der Verkleidung.

Lage der gelben Wartungsanzeige in der Verkleidung. Abbildung: Dorma-Serviceblatt WN 057234.
Die gelbe LED meldet mehr als die Wartung. Welche Meldung anliegt, zeigt das Blinkmuster — und daraus folgt, was zu tun ist:
| Gelbe LED 2 | Muster | Bedeutung | Was zu tun ist |
| blinkt | kurz an, lange aus | Wartung fällig | warten, dann über die Lötpunkte quittieren (Schritt 2 und 3) |
| blinkt | gleichmäßig an und aus | Verschmutzung des Rauchmelders | Melder prüfen; Staub kann laut Dorma Fehlauslösungen verursachen |
| leuchtet dauerhaft | Dauerlicht | Störung oder Austauschfrist von 8 Jahren erreicht | Dorma Rauchschalterplatine G-EMR (9900064001300) tauschen |
| blinkt | lange an, lange aus | Störung: falsche Verdrahtung zum Rauchmelder oder Handtaster | Verdrahtung prüfen — keine Platine tauschen |
| LED 1 (grün/rot) | Bedeutung |
| grün, dauerhaft | Betrieb |
| rot, dauerhaft | Alarm durch den Rauchmelder |
| rot, blinkend | Alarm durch den Handtaster |

Blinkmuster laut Dorma-Montageanleitung RMZ, Abschnitt „Funktionen der LED’s“. Dieselbe Tabelle steht in den Anleitungen zu G-EMR, GSR-EMR und TS 99 FLR-K.
Schritt 2: Die Wartung durchführen
Prüfungen und Wartungen dürfen laut Dorma nur von einem Fachmann oder einer dafür ausgebildeten Person ausgeführt werden. Umfang, Ergebnis und Zeitpunkt sind aufzuzeichnen, zum Beispiel im Dorma Prüfbuch für Feststellanlagen. Die Aufzeichnungen bewahrt der Betreiber auf.
Funktionsprüfung mit Prüfgas
- Tür öffnen und feststellen
- Prüfgas Hekatron 918/5 aus ca. 10–15 cm Entfernung in Richtung Rauchkammer sprühen
- Die Betriebsanzeige LED 1 schaltet auf Alarm (rot), die Feststellung wird stromlos, die Tür schließt
- Ohne Rauch und Prüfgas in der Rauchkammer stellt sich die Anlage selbst zurück (automatischer Reset). Bei manuellem Reset wird sie über den Reset-Taster wieder scharf geschaltet, die Betriebsanzeige leuchtet wieder grün
Staub: Steht die Anlage in einem Raum mit viel Staub, sind die vorgeschriebenen Wartungsintervalle unbedingt einzuhalten oder sogar zu verkürzen. Staubablagerungen im Melder können zu Fehlauslösungen führen.
Nach 8 Jahren wird nach DIN 14677 die Dorma Rauchschalterplatine G-EMR (9900064001300) getauscht, nicht die Netzteilplatine. Das Erreichen der Austauschfrist zeigt die gelbe LED 2 mit Dauerlicht. Mehr dazu unter Meldertausch nach 8 Jahren, die Intervalle unter Wartung und Prüfung nach DIN 14677.
Schritt 3: Die Wartung quittieren — die Lötpunkte auf der Rauchschalterplatine

Video (1:01): Fällige Wartung erkennen, über die Lötpunkte quittieren und wann die Platine getauscht wird. Grundlage: Dorma Wartung und Service (WN 057234).
Erst nach der Wartung wird die Anzeige zurückgesetzt. Das geht bei den Dorma-Baugruppen dieses Serviceblatts nicht über eine Taste, sondern direkt auf der Rauchschalterplatine (9900064001300) — die Platine mit den beiden Klemmleisten, nicht die Netzteilplatine:

Die beiden Lötpunkte (rot markiert) zwischen den Klemmleisten der Rauchschalterplatine, hier mit einem Schraubendreher verbunden. Abbildung: Dorma-Serviceblatt WN 057234.
- Unter der Verkleidung die Rauchschalterplatine suchen: zwei Klemmleisten, links die Klemmen 7, 8, 9, 16, 1, 4, rechts 12, 3, 11, 10, 2, 14
- Die zwei Lötpunkte liegen unten zwischen den Leisten, direkt neben Klemme 4
- Beide Lötpunkte ca. 5 Sekunden leitend verbinden, in der Dorma-Abbildung mit der Klinge eines Schraubendrehers
- Die gelbe LED blinkt gleichmäßig und geht danach aus

Ablauf und Blinkmuster laut Dorma-Serviceblatt WN 057234: fällige Wartung, Wartung durchführen, quittieren, danach LED aus.
Wird die Anzeige quittiert, ohne dass gewartet wurde, ist nur der Hinweis weg, nicht der Grund. Der nächste Prüfer sieht eine Anlage, die formal in Ordnung ist, es aber nicht war.
Die gelbe LED blinkt nach dem Quittieren weiter?
Die Lötpunkte quittieren laut Serviceblatt die Wartung. Blinkt oder leuchtet die gelbe LED danach weiter, zeigt das Muster, welche Meldung anliegt:
- gleichmäßiges Blinken: Verschmutzung des Rauchmelders. Staubablagerungen im Melder können laut Dorma zu Fehlauslösungen führen
- Dauerlicht: Störung oder die Austauschfrist von 8 Jahren ist erreicht. Das passende Ersatzteil ist die Dorma Rauchschalterplatine G-EMR (9900064001300)
- langes An und Aus: falsche Verdrahtung zum Rauchmelder oder Handtaster. Hier zuerst die Verdrahtung prüfen, keine Platine tauschen
Die herstellerübergreifende Farblogik steht unter Blinkcodes und LED-Anzeigen.
Die Rauchschalterplatine 9900064001300 tauschen

Video (3:15): Woran Sie die alte und die neue Ausführung erkennen, Ausbau, Einbau, DIP-Schalter, Widerstände und Funktionsprüfung. Grundlage: Dorma Austauschanleitung EMR (WN 058868) und Montageanleitung RMZ (WN 058994).
Die Dorma Rauchschalterplatine G-EMR ist das entscheidende Bauteil dieser Anlagen: Auf ihr sitzt der Rauchmelder, der im Brandfall die Feststellung abschaltet. Sie steckt in der Rauchmeldezentrale RMZ, in den G-EMR-Gleitschienen und im TS 99 FLR-K; GSR-EMR und TS 99 FLR haben sie in der RMZ, die sie ansteuert.
Wann sie getauscht wird
- Nach 8 Jahren: Dorma schreibt nach DIN 14677 den Tausch der Rauchschalterplatine alle 8 Jahre vor. Die gelbe LED 2 zeigt das mit Dauerlicht
- Bei Störung: Leuchtet die gelbe LED 2 dauerhaft, ist die Rauchschalterplatine das passende Ersatzteil
- Nicht bei langsamem Blinken (lange an, lange aus): Das meldet falsche Verdrahtung
- Nicht bei fälliger Wartung (kurz an, lange aus): Dann reicht Wartung und Quittieren über die Lötpunkte
In welche Geräte sie passt
| Gerät | Im Shop |
| Rauchmeldezentrale RMZ (silberfarbig und weiß) | Dorma Rauchmeldezentrale RMZ |
| G-EMR Gleitschiene mit Feststellung und Rauchmelder | G-EMR (80°–120°) G-EMR (80°–140°) |
| GSR-EMR 1 und GSR-EMR 2, auch Bandgegenseite (über die RMZ) | Dorma TS 93 GSR-EMR 1 Dorma TS 93 GSR-EMR 2 Dorma TS 93 GSR-EMR 2 BG Dorma GSR-EMR 2 Gleitschiene |
| TS 99 FLR-K Freilauftürschließer | Dorma TS 99 FLR-K |
| TS 99 FLR Freilauftürschließer (über die RMZ) | Dorma TS 99 FLR |
| TS 97 FLR-K XEA | laut Dorma-Ersatzteilliste ebenfalls |
Was beim Tausch zu beachten ist
- Arbeiten an der elektrischen Anlage nur durch eine Elektrofachkraft, vorher den spannungsfreien Zustand herstellen und sichern
- Die Einstellung der DIP-Schalter von der alten Platine übernehmen — sie sitzen auf der Rauchschalterplatine
- Nach dem Tausch die Funktionsprüfung mit Prüfgas Hekatron 918/5 wiederholen: LED 1 muss auf Rot schalten und die Tür schließen
- Den Tausch mit Datum im Dorma Prüfbuch für Feststellanlagen eintragen, damit die nächste 8-Jahres-Frist nachvollziehbar ist
- Die Dorma Netzteilplatine G-EMR (9900064001400) bleibt drin, solange das Netzteil arbeitet — sie ist nicht Teil des 8-Jahres-Tauschs
Reset ist nicht dasselbe wie Wartungsquittierung
Die beiden Vorgänge werden häufig verwechselt. Der Reset schaltet die Anlage nach einem Alarm wieder scharf, damit die Tür wieder festgestellt werden kann. Die Wartungsquittierung setzt die Wartungsanzeige zurück. Dorma löst beides an verschiedenen Stellen: den Reset über den Reset-Taster, die Quittierung über die Lötpunkte.
Ob sich die Anlage nach einem Alarm selbst zurücksetzt, legt bei der Dorma RMZ der DIP-Schalter 1 auf der Rauchschalterplatine fest: OFF = automatischer Reset (Auslieferungszustand), ON = manueller Reset. Den manuellen Reset schreibt Dorma vor bei Feststellanlagen mit Freilauftürschließern und mit Automatik-Antrieben wie ED 100 und ED 250. Wird ein DIP-Schalter unter Spannung geändert, gilt die Änderung erst nach Betätigung des Reset-Tasters. Stromlos geändert ist kein Reset nötig. Details unter dormakaba RMZ DIP-Schalter.
Ersatzteile und Zubehör für die Wartung
| Artikel | Was es ist | Wann |
| Dorma Rauchschalterplatine G-EMR 9900064001300 | Platine mit Rauchmelder, Klemmen, DIP-Schaltern und Lötpunkten | nach 8 Jahren und bei Störung (gelbe LED dauerhaft) |
| Dorma Netzteilplatine G-EMR 9900064001400 | Netzteil: 230 V AC ein, 24 V DC aus | wenn das Netzteil defekt ist — kein 8-Jahres-Teil |
| Prüfgas Hekatron 918/5 | Prüfgas für die Funktionsprüfung, von Dorma in der Anleitung genannt | bei jeder Prüfung und nach jedem Tausch |
| Dorma Prüfbuch für Feststellanlagen | Nachweis von Prüfung, Wartung und Tausch | laufend, siehe auch Prüfbuch für Feststellanlagen |
Andere Hersteller: Zentralen mit Resettaster (nicht Dorma)
Die Lötpunkt-Quittierung oben gilt nur für Dorma. Bei den folgenden Zentralen von Hekatron sitzt der Reset an einem Taster oder Klemmeingang:

| Zentrale | Reset |
| Hekatron FSZ Basis | integrierter Resettaster, zusätzlich Eingang für externen Reset |
| Hekatron FSZ Pro | integrierter Resettaster, Klemmen +24V / HAT / RESET / GND |
| Hekatron FSZ kompakt | Eingang für Resettaster an der Steckklemmleiste |

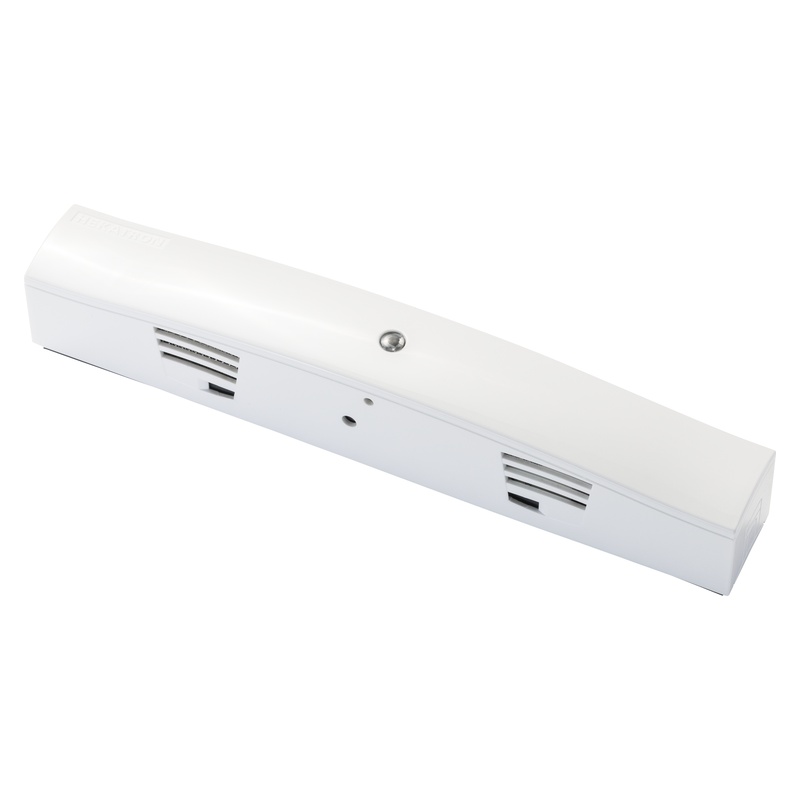

| Hekatron RSZ kompakt | integrierter Prüf- und Resettaster |
| Hekatron SVG 522 | Test- und Resetfunktion extern anschließbar |
