Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

DORMA RM-N — Optischer Deckenrauchmelder für Feststellanlagen Kurz & Knapp Optischer Rauchmelder nach EN 54-7 (Streulichtprinzip) für Deckenmontage Kabelgebundener Anschluss an dormakaba Rauchmeldezentrale RMZ Lieferung im 2er-Pack inkl. Montagesockel mit Bajonettverschluss Pflichtaustausch nach 8 Jahren (DIN 14677) DIBt-zugelassen nur mit Dorma Feststellvorrichtungen (Z-6.500-2372) Produktbeschreibung Der DORMA RM-N ist ein optischer Rauchmelder nach dem Streulichtprinzip (EN 54-7) für die Deckenmontage. Er wird kabelgebunden an die dormakaba Rauchmeldezentrale RMZ angeschlossen und dient der Raucherkennung an Feuer- und Rauchschutztüren mit Feststellanlage. Zusätzliche Deckenmelder sind vorgeschrieben, wenn der Abstand zwischen Sturzunterkante und Deckenunterfläche mehr als 1 Meter beträgt — auch wenn nur auf einer Seite der Tür. In diesem Fall müssen zwei RM-N montiert werden (DIP-Schalter 3 an der dormakaba G-EMR Raucherkennung auf ON). Der RM-N wird im 2er-Pack geliefert und eignet sich sowohl für Neuanlagen als auch als Pflichtaustausch nach 8 Jahren gemäß DIN 14677. Technische Daten EigenschaftWert FunktionsprinzipStreulicht nach EN 54-7 AnschlussKabelgebunden an RMZ (2-Draht) Betriebsspannung24 V DC (Versorgung über RMZ) MontageDeckenmontage (Sockel mit Bajonettverschluss) SchutzartIP42 Betriebstemperatur-20 °C bis +55 °C Relative FeuchteMax. 95 % (nicht kondensierend) Abmessungen (Ø × H)Ca. 100 × 47 mm (mit Sockel) Verpackungseinheit2 Stück NutzungsdauerMax. 8 Jahre (Pflichtaustausch nach DIN 14677) PrüfungPrüfgas (z. B. Hekatron 918/5) BauartgenehmigungIm Rahmen DIBt Z-6.500-2372 KompatibilitätAusschließlich Dorma RMZ LED-Diagnose LEDBedeutung Grün (1×/22 s)Normalbetrieb OrangeEinlernmodus RotAlarm — Rauch erkannt GelbWartung fällig Gelb/RotStörung Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 14637Elektrische Feststellanlagen DIBt Z-6.500-2372Bauartgenehmigung (gültig bis 25.01.2029) DIN 14677Instandhaltung von Feststellanlagen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen)Betreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchmelder austauschenFachpersonal RM-N (kabelgebunden) vs. RM-F (Funk) RM-N (dieses Produkt)RM-F Funkrauchmelder AnschlussKabelgebunden (2-Draht an RMZ)Funk über FM-AP Funkmodul Stromversorgung24 V DC über RMZBatterie (ca. 8 Jahre) MontageaufwandKabelverlegung erforderlichKeine Kabel — ideal für Nachrüstung Zusätzlich benötigtNur KabelFM-AP Funkmodul (einmalig pro RMZ) NormEN 54-7EN 54-7, EN 54-25 (Funk) Ideal fürNeubau, kurze KabelwegeNachrüstung, Denkmalschutz, lange Wege Kompatibilität DIBt-Zulassung gilt ausschließlich mit dormakaba Komponenten: KomponenteKompatibilität RauchmeldezentraleDorma RMZ — einzige zugelassene Zentrale Gleitschienen mit RauchmelderG-EMR 120°, G-EMR 140°, GSR-EMR 2, G-EMR XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A Funkmelder (alternativ)RM-F über FM-AP HandtasterHT-UP, HT-AP, HT-F Häufig gestellte Fragen Wann sind zusätzliche Deckenmelder Pflicht?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auf einer oder beiden Seiten der Tür. Dann müssen zwei RM-N montiert werden. Kann der RM-N ohne RMZ betrieben werden?Nein. Der RM-N funktioniert ausschließlich mit der Dorma RMZ. Die DIBt-Zulassung gilt nur für dieses Gesamtsystem. Wie viele RM-N sind in der Verpackung?2 Stück inkl. Montagesockel mit Bajonettverschluss. Wann muss der RM-N ausgetauscht werden?Nach spätestens 8 Jahren Betriebszeit gemäß DIN 14677. Die G-EMR Rauchschalterplatine in der RMZ signalisiert die Fälligkeit durch dauerhaft gelbe LED. RM-N oder RM-F — welcher ist besser?Kabelgebunden (RM-N) für Neubau mit kurzen Wegen. Funk (RM-F) für Nachrüstung, Denkmalschutz oder wenn keine Kabelverlegung möglich ist. Beide erfüllen EN 54-7. Wie wird der RM-N geprüft?Prüfgas (z. B. Hekatron 918/5) kurz aus 10–15 cm Entfernung in die Öffnungen sprühen. Monatlich oder vierteljährlich (nach 12 fehlerfreien Prüfungen). Welches Zubehör wird benötigt?Ein Prüfbuch (Pflichtdokumentation) und ein Zulassungsschild nach erfolgreicher Abnahme. Häufige Fragen zur Melder-Auswahl Brauche ich den RM-N oder den RM-F?Der RM-N ist kabelgebunden — ideal für Neubauten mit kurzen Kabelwegen. Der RM-F (Funk) benötigt ein FM-AP Funkmodul, spart aber die Kabelverlegung — ideal für Nachrüstung und denkmalgeschützte Gebäude. Wie viele Deckenmelder brauche ich?Zwei RM-N pro Tür, wenn der Sturzabstand über 1 Meter beträgt (auf einer oder beiden Seiten). Die Lieferung erfolgt bereits im 2er-Pack. Kann ich RM-N und RM-F an derselben RMZ mischen?Ja. Der RM-N wird direkt kabelgebunden angeschlossen, der RM-F über das FM-AP Funkmodul. Beide können gleichzeitig an einer RMZ betrieben werden.

Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

DORMA Prüfbuch für Feststellanlagen — Pflichtdokumentation nach DIN 14677 Kurz & Knapp Gesetzlich vorgeschriebene Pflichtdokumentation für jede dormakaba Feststellanlage Begleitet die Anlage vom Tag der Erstinbetriebnahme bis zur laufenden Wartung Enthält: Übereinstimmungserklärung, Abnahmeprotokoll, monatliche Prüfprotokolle, jährliche Wartung Muss dauerhaft am Betriebsort vorgehalten werden Format DIN A4, geheftet, Sprache Deutsch Produktbeschreibung Das DORMA Prüfbuch ist die gesetzlich vorgeschriebene Pflichtdokumentation für Feststellanlagen nach allgemeinem Baurecht und DIBt-Bauartgenehmigung. Es begleitet die Anlage über den gesamten Lebenszyklus — von der Abnahmeprüfung nach Erstinbetriebnahme bis zur laufenden Wartungsdokumentation. Nach Erstinbetriebnahme ist das Prüfbuch dem Betreiber auszuhändigen. Alle Nachweise sind dauerhaft zu archivieren. Das bauäusfuhrende Unternehmen muss die Übereinstimmung der Bauart mit der allgemeinen Bauartgenehmigung bestätigen — der Vordruck ist im Prüfbuch enthalten. Kennzeichnungsschild: Nach erfolgreicher Abnahme ist ein Zulassungsschild (105 × 52 mm) dauerhaft anzubringen. Das Schild ist separat zu bestellen. Inhalt des Prüfbuchs AbschnittInhalt ObjektdatenBetreiber, Standort, Türbezeichnung, Errichterangaben ÜbereinstimmungserklärungVordruck für bauausführendes Unternehmen (Zulassungs-Nr., Gerätekombination) KomponentenlisteStückliste aller eingesetzten DIBt-zugelassenen Geräte Abnahmeprüfung12-Punkte-Checkliste, Funktionsprüfungsprotokoll, Abnahmebescheinigung Monatliche PrüfungWiederholungsprotokoll für bis zu 14 Prüfzyklen Jährliche WartungProtokollseiten für Fachbetriebe, mehrere Jahrgänge Normen & gesetzliche Grundlagen RegelwerkBedeutung DIN 14677Wartung von Feststellanlagen, monatliche Funktionsprüfung DIN 14677-1, Abschnitt 5.1Jährliche Prüfung und Wartung durch Fachpersonal Bauartgenehmigung Z-6.500-2372Schriftliche Wartungsanleitung je Ausführungsvariante Allgemeines BaurechtGrundlage für alle Abnahme- und Prüfpflichten Monatliche Funktionsprüfung — 6 Schritte Energieversorgung unterbrechen → Tür muss schließen; Reset automatisch oder manuell Prüfgas gegen Rauchmelder sprühen → Tür muss schließen Bei elektromagnetischer Feststellung ohne Handtaster: Feststellung durch Druck auf Türblatt lösen Bei Elektromagneten oder Freilauf mit Handtaster: Handtaster betätigen Umgebungseinflüsse prüfen (Staub, Wasserdampf) Einfluss baulicher Änderungen auf Funktion prüfen Vereinfachung: Nach 12 fehlerfreien Monatsprüfungen reicht vierteljährliche Prüfung. Bei Mängeln: sofortige Instandsetzung und erneut 3 monatliche Prüfungen. Passende Dorma Feststellanlagen-Produkte ProduktArt.-Nr.Beschreibung RMZ Rauchmeldezentrale64800001MZentrale für Feststellanlagen mit integriertem Rauchmelder RM-N Deckenrauchmelder64830900Kabelgebundener Rauchmelder für Deckenmontage (2er-Pack) RM-F Funkrauchmelder57280011Kabelloser Rauchmelder (Funeo System) FM-AP Funkmodul57290001MFunkempfänger für RM-F und HT-F HT-F Funkhandtaster57300011Kabellose manuelle Auslösung Rauchschalterplatine G-EMR9900064001300Ersatz-Rauchmeldeeinheit (Pflichtaustausch nach 8 Jahren) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Häufig gestellte Fragen Wann muss das Prüfbuch ausgehändigt werden?Nach Erstinbetriebnahme und Abnahmeprüfung. Es muss dauerhaft am Betriebsort zur Einsichtnahme vorgehalten werden. Wie oft muss die Feststellanlage geprüft werden?Monatlich durch den Betreiber. Nach 12 fehlerfreien Prüfungen reicht vierteljährlich. Zusätzlich jährliche Fachprüfung nach DIN 14677. Darf der Betreiber die monatliche Prüfung selbst durchführen?Ja, nach Einweisung — keine besondere Qualifikation erforderlich. Die jährliche Wartung muss durch Fachpersonal erfolgen. Wie lange muss das Prüfbuch aufbewahrt werden?Während der gesamten Betriebsdauer der Feststellanlage. Wird das Zulassungsschild mitgeliefert?Nein. Das Zulassungsschild (105 × 52 mm) ist separat zu bestellen und nach erfolgreicher Abnahme dauerhaft anzubringen.

Zulassungsschild für dormakaba Feststellanlagen Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme Kurz & Knapp Kennzeichnungsschild nach DIBt für Feststellanlagen — Pflicht nach Abnahme dormakaba Zubehör Produktbeschreibung Das Zulassungsschild für dormakaba Feststellanlagen — kennzeichnungsschild nach dibt für feststellanlagen — pflicht nach abnahme. Kompatibilität Für alle dormakaba Feststellanlagen. Pflicht nach DIBt-Richtlinie. Passende Produkte dormakaba Rauchschalterplatine G-EMR optischer Rauchschalter ORS 142 → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

Dorma Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Programmschalter für dormakaba Feststellanlagen — abschließbar (mit Schlüsselschalter). Kurz & Knapp Programmschalter PG-D3 — abschließbar (mit Schlüsselschalter) Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D3 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Abschließbar (mit schlüsselschalter). Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D1 Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

Dorma HT-UP Auslösetaster — Unterputz Handauslösetaster (Unterputz) für dormakaba Feststellanlagen. Kurz & Knapp Handauslösetaster HT-UP — Unterputz-Montage Roter Taster mit Aufschrift "Tür schließen" Löst die Feststellanlage manuell aus — Tür schließt DIBt-Vorschrift bei EM 500 Haftmagneten Produktbeschreibung Der Dorma HT-UP ist ein roter Handauslösetaster für dormakaba Feststellanlagen. Unterputz-Montage. Er ermöglicht das manuelle Auslösen der Feststellanlage — die Tür schließt.Bei Verwendung von EM 500 Haftmagneten ist ein roter Handauslösetaster mit Aufschrift "Tür schließen" nach DIBt-Richtlinie Pflicht. Kompatibilität Kompatibel mit: Alle dormakaba Rauchmeldezentralen (RMZ Contur, RMZ XEA) und Feststellanlagen. Passende Produkte dormakaba G-EMR ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Bei EM 500 Haftmagneten: Ja (DIBt). Bei Gleitschienen-Feststellanlagen: Empfohlen. AP oder UP?AP: Aufputz, einfache Montage. UP: Unterputz, eleganter. Benötige ich den Taster für meine Feststellanlage?Ein Handtaster ist bei Feststellanlagen nach DIN 14677 vorgeschrieben, um die Anlage manuell auslösen zu können.

Dorma Programmschalter PG-D1 — ohne Schlüsselschalter Programmschalter für dormakaba Feststellanlagen — ohne Schlüsselschalter. Kurz & Knapp Programmschalter PG-D1 — ohne Schlüsselschalter Schaltet zwischen den Betriebsarten der Feststellanlage Montage am Türrahmen oder in der Nähe der Tür Produktbeschreibung Der Dorma Programmschalter PG-D1 ermöglicht das Umschalten zwischen verschiedenen Betriebsarten der Feststellanlage (z. B. Feststellung ein/aus, Schließverzögerung). Ohne schlüsselschalter. Kompatibilität Kompatibel mit: dormakaba RMZ (Contur und XEA), Feststellanlagen mit Programmschalter-Anschluss. Passende Produkte Dorma Programmschalter PG-D3 abschließbar Athmer Fingerschutzrollo NR-25 → Alle Ersatzteile Drehtürantriebe Häufig gestellte Fragen PG-D1 oder PG-D3?PG-D1: Ohne Schlüssel, jeder kann umschalten. PG-D3: Abschließbar, nur berechtigte Personen. Wann brauche ich einen Programmschalter?Wenn Sie die Betriebsart der Feststellanlage bequem umschalten möchten, z. B. für Nachtbetrieb. Was ist der Unterschied zwischen abschließbar und nicht abschließbar?Der abschließbare Programmschalter (PG-D3) verhindert unbefugtes Umschalten. Empfohlen für öffentlich zugängliche Bereiche.

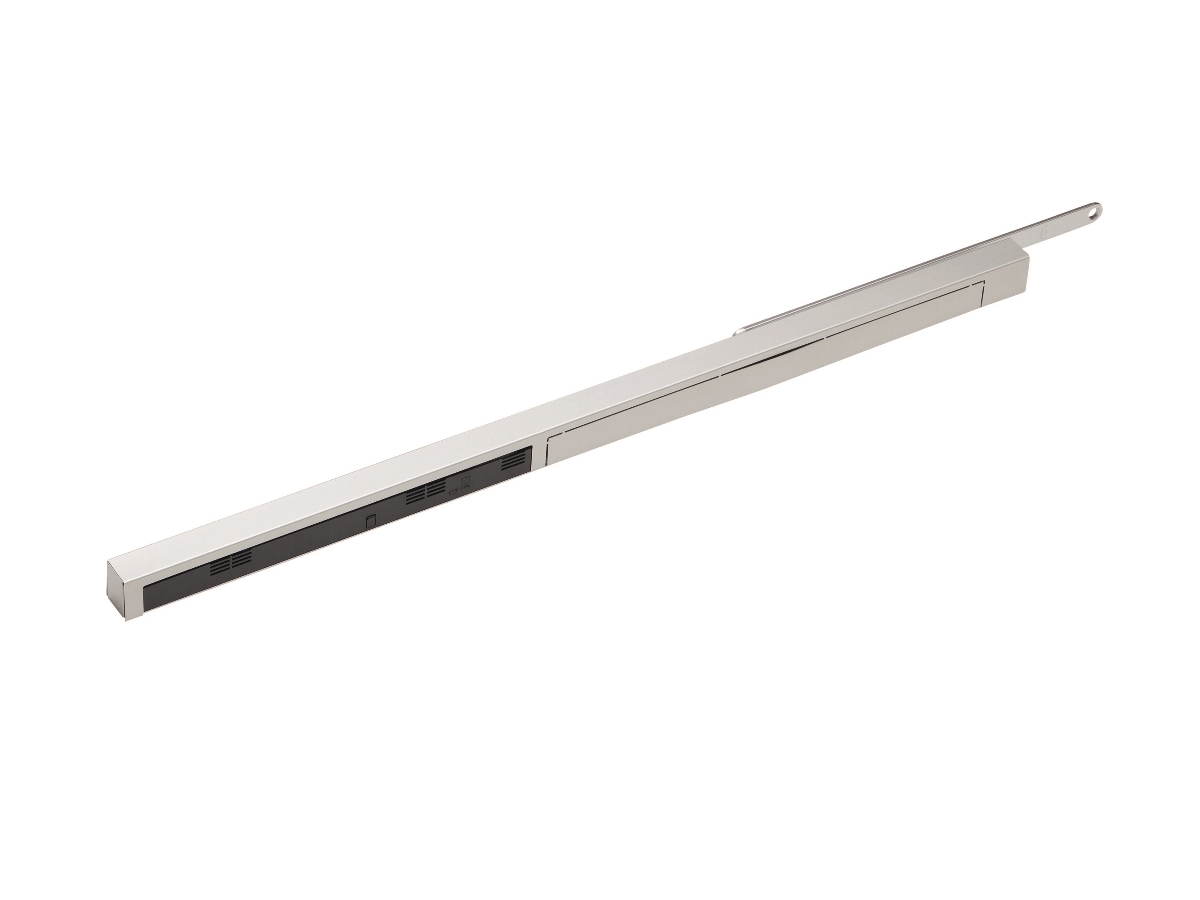

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenG-EMR Rauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine für dormakaba — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G GSR EMF 1 — Schließfolgeregler mit Feststellung im Standflügel Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung im Standflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt 80°–120° (Contur), 24V DC, 1,4W Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Schubstangen-Klemmsystem mit Überlastsicherung Contur Design, durchgehende Verkleidung, Bauhöhe 30 mm Produktbeschreibung Die dormakaba G GSR EMF 1 ist eine Gleitschiene mit integriertem Schließfolgeregler und elektromechanischer Feststellung im Standflügel. Der Schließfolgeregler (GSR) stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt — Voraussetzung für den Brandschutz. Die EMF-Einheit hält den Standflügel in einem einstellbaren Öffnungswinkel fest. Der Gangflügel hat keine Feststellung und schließt frei. Für Feststellung in beiden Flügeln wählen Sie die G GSR EMF 2. Wichtig: Kein Rauchmelder integriert. Externe RMZ für Brandschutztüren erforderlich. Die eigenständige Variante mit Rauchmelder ist die TS 93 GSR-EMR 1. Vorteile & Besonderheiten Schließfolgeregelung — Schubstangen-Klemmsystem mit Überlastsicherung Feststellung Standflügel — 80°–120° stufenlos einstellbar Kompaktes Design — durchgehende Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — 1,4W bei 24V DC Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040 mit Dorma TS 93 Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem EMF-Einheit im Standflügel Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF im Standflügel AnwendungZweiflügelige Türen FeststellungNur Standflügel Feststellpunkt80°–120° (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was bedeutet „EMF 1“?Die „1“ steht für Feststellung in nur einem Flügel — hier im Standflügel. Der Gangflügel schließt frei ohne Feststellung. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Für Brandschutztüren ist eine RMZ Pflicht. Wie viele Türschließer benötige ich?Zwei TS 93 — einen pro Flügel. Im Komplettset TS 93 GSR-EMF1 sind beide enthalten. Was ist der Unterschied zu GSR-EMF 1 G?Bei der GSR-EMF 1 G ist die Feststellung im Gangflügel statt im Standflügel. Gibt es eine Variante mit Rauchmelder?Ja, die TS 93 GSR-EMR 1 hat einen integrierten Rauchmelder und ist eine eigenständige Feststellanlage. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?EMF 1 = Feststellung nur im Standflügel. GSR-EMF 2 = Feststellung in beiden Flügeln. EMF 2 bei häufig genutzten Durchgängen, wo beide Flügel offen stehen sollen. EMF oder EMR?EMF benötigt eine externe RMZ (günstiger, wenn RMZ schon vorhanden). EMR ist eigenständig mit integriertem Rauchmelder (einfacher, aber teurer).

Dorma G GSR EMF 2 — Schließfolgeregler mit Feststellung in beiden Flügeln Kurz & Knapp Gleitschiene mit Schließfolgeregler (GSR) und EMF-Feststellung in Stand- und Gangflügel Für zweiflügelige Türen mit zwei Dorma TS 93 Schließern Feststellpunkt je Flügel 80°–120° (Contur), 24V DC, 2,8W gesamt Benötigt externe Rauchmeldezentrale RMZ für Brandschutz Beide Flügel werden offen gehalten — maximaler Durchgangskomfort Contur Design, durchgehende Verkleidung, Bauhöhe 30 mm Produktbeschreibung Die dormakaba G GSR EMF 2 ist die Maximalausstattung der EMF-Gleitschienen für zweiflügelige Türen: Schließfolgeregler und elektromechanische Feststellung in beiden Flügeln. Beide Türflügel werden im gewählten Öffnungswinkel festgestellt und geben den kompletten Durchgang frei. Bei Stromunterbrechung durch die externe RMZ lösen beide Feststellungen gleichzeitig aus. Der Schließfolgeregler sorgt dafür, dass der Gangflügel vor dem Standflügel schließt. Wichtig: Kein Rauchmelder integriert — externe RMZ für Brandschutztüren erforderlich. Die eigenständige Variante mit Rauchmelder ist die TS 93 GSR-EMR 2. Für Bandgegenseiten-Montage: GSR-EMF 2/BG. Vorteile & Besonderheiten Beide Flügel festgestellt — maximaler Durchgangskomfort Schließfolgeregelung — korrekte Schließreihenfolge im Brandfall Stufenlos einstellbar — Feststellpunkt je Flügel 80°–120° Gleichzeitige Auslösung — beide Flügel schließen synchron bei Alarm Kompaktes Design — durchgehende Verkleidung, 30 mm Bauhöhe Normkonform — EN 1154, EN 1155, EN 1158 Barrierefreiheit — DIN 18040 mit Dorma TS 93 und Easy-Open Lieferumfang GSR-Gleitschiene mit Schubstangen-Klemmsystem 2× EMF-Einheit (Stand- und Gangflügel) Verkleidung mit Endkappen (Contur Design) Verbindungskabel zwischen den Flügeln Befestigungsschrauben Ohne Türschließer — 2× Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypSchließfolgeregler mit EMF in beiden Flügeln AnwendungZweiflügelige Türen FeststellungStand- und Gangflügel Feststellpunkt80°–120° je Flügel (Contur), stufenlos Max. Türblattbreite1250 mm je Flügel Betriebsspannung24 V DC Leistungsaufnahme2,8 W (2× 1,4 W) Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° je EMF-Einheit GSR-SystemSchubstangen-Klemmsystem mit Überlastsicherung AnsteuerungÜber externe RMZ oder 24V-Steuersystem Türschließer2× TS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (durchgehende Verkleidung) Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 DIN EN 1155Feststellvorrichtungen — Klasse 3/8/3-5/1/1/3 DIN EN 1158Schließfolgeregler — Klasse 3/8/3-7/1/1/3 DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung Die GSR-EMF-Gleitschiene selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik (pro Flügel) Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Kabel GSR-EMF9900064004500Verbindungskabel zwischen den Flügeln Schraube zum Gleitstück9900064007200Befestigungsschraube Benötigte Peripherie GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Was bedeutet „EMF 2“?Die „2“ steht für Feststellung in beiden Flügeln. Sowohl Stand- als auch Gangflügel werden im gewählten Winkel festgehalten. Warum 2,8W statt 1,4W?Jede EMF-Einheit verbraucht 1,4W. Bei zwei Einheiten (Stand + Gang) sind es 2,8W. Brauche ich eine externe RMZ?Ja. Die GSR-EMF hat keinen Rauchmelder. Eine RMZ ist für Brandschutztüren Pflicht. Können die Feststellwinkel der Flügel unterschiedlich sein?Ja, jede EMF-Einheit wird einzeln eingestellt (80°–120°). Gibt es eine Variante für Bandgegenseite?Ja, die GSR-EMF 2/BG für Montage auf der Bandgegenseite. Welche Türschließer werden benötigt?2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung GSR-EMF 1 oder GSR-EMF 2?GSR-EMF 1 = Feststellung nur im Standflügel (günstiger). GSR-EMF 2 = beide Flügel (maximaler Komfort, z. B. in Fluren mit hohem Durchgangsverkehr). EMF 2 oder EMR 2?EMF 2 benötigt externe RMZ. GSR-EMR 2 ist eigenständig mit integriertem Rauchmelder — einfacher, aber teurer.

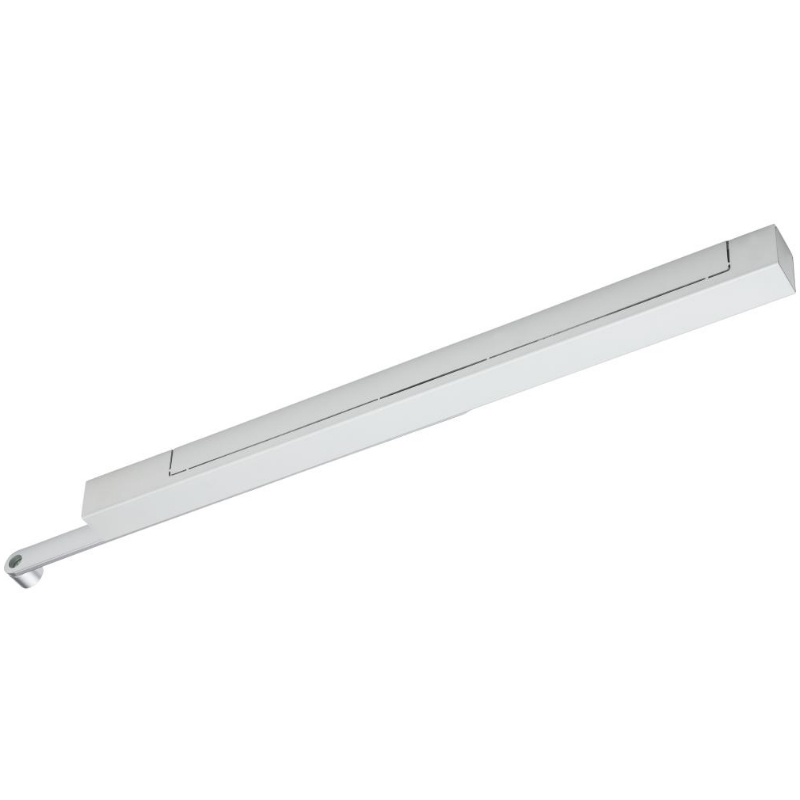

Dorma G-EMF — Gleitschiene mit elektromechanischer Feststellung Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung für einflügelige Türen Feststellpunkt stufenlos einstellbar 80°–140° Betriebsspannung 24V DC, Leistungsaufnahme 1,4W Benötigt externe Rauchmeldezentrale RMZ für den Einsatz an Brandschutztüren Passend für dormakaba TS 93 (EN 2–5) Contur Design mit durchgehender Verkleidung und Endkappen Produktbeschreibung Die dormakaba G-EMF ist eine Gleitschiene mit integrierter elektromechanischer Feststellung (EMF) im Contur Design. Sie wird auf den Türschließer Dorma TS 93 montiert und hält die Tür in einem frei wählbaren Öffnungswinkel zwischen 80° und 140° fest. Bei Stromunterbrechung — z. B. durch eine externe RMZ bei Raucherkennung — löst die Feststellung aus und die Tür schließt selbsttätig. Wichtig: Die G-EMF enthält keinen Rauchmelder und kein Netzteil. Für den Einsatz an Feuer- und Rauchschutztüren ist eine externe RMZ oder ein vergleichbares 24V-Steuersystem zwingend erforderlich. Wer eine eigenständige Feststellanlage mit integriertem Rauchmelder sucht, benötigt die G-EMR. Für zweiflügelige Türen mit Schließfolgereglung stehen die Varianten G GSR EMF 1 (Standflügel), G GSR EMF 1 G (Gangflügel) und G GSR EMF 2 (beide Flügel) zur Verfügung. Vorteile & Besonderheiten Großer Feststellbereich — 80°–140° stufenlos einstellbar Kompakte Bauform — Contur Design mit durchgehender Verkleidung, Bauhöhe 30 mm Geringer Energieverbrauch — nur 1,4W bei 24V DC, 100% Einschaltdauer Zuverlässige Auslösung — 25–65 Nm Auslösemoment bei 90° Flexible Montage — Bandseite oder Bandgegenseite, Türbreiten bis 1250 mm Barrierefreiheit — in Kombination mit Dorma TS 93 nach DIN 18040 Kostengünstige Lösung — ideal wenn bereits eine zentrale RMZ vorhanden ist Lieferumfang Gleitschiene mit Hebel und Gleitstück Integrierte EMF-Einheit (elektromechanische Feststellung) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Ohne RMZ — Rauchmeldezentrale separat erforderlich Technische Daten EigenschaftWert TypGleitschiene mit elektromechanischer Feststellung (EMF) AnwendungEinflügelige Türen Feststellpunkt80°–140°, stufenlos einstellbar Max. Türblattbreite1250 mm Betriebsspannung24 V DC Leistungsaufnahme1,4 W Einschaltdauer100 % ED AuslösemomentCa. 25–65 Nm bei 90° AnsteuerungÜber externe RMZ oder 24V-Steuersystem MontageBandseite oder Bandgegenseite TürschließerTS 93, EN 2–5 Bauhöhe Verkleidung30 mm DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer (mit TS 93) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN 18040-1/-2Barrierefreies Bauen (mit TS 93) CE-KonformitätBauproduktenverordnung Wartung Die G-EMF selbst ist wartungsfrei. Beachten Sie die Wartungsvorschriften der angeschlossenen externen Rauchmeldezentrale RMZ nach DIN 14677 — insbesondere den Pflichtaustausch der Rauchschalterplatine nach 8 Jahren. Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? EMF-Einheit9900064001800Bei defekter Feststellmechanik Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleitstück9900064007200Befestigungsschraube (Verschleißteil) Benötigte Peripherie Die G-EMF benötigt für den Einsatz an Brandschutztüren eine externe Ansteuerung: GerätArt.-Nr.Funktion Rauchmeldezentrale RMZ64800001MPflicht — Rauchmelder + Netzteil + Steuerung RM-N Deckenrauchmelder64830900Zusätzliche Melder (an RMZ) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Ja. Die G-EMF hat keinen integrierten Rauchmelder und kein Netzteil. Für Brandschutztüren ist eine externe RMZ zwingend erforderlich. Was ist der Unterschied zwischen G-EMF und G-EMR?Die G-EMF hat nur die Feststellmechanik (24V DC, externe Ansteuerung). Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil (230V AC). Welcher Türschließer passt?Der TS 93 (EN 2–5). Im Komplettset TS 93 EMF ist er bereits enthalten. Kann ich die G-EMF später auf G-EMR umrüsten?Nein. Die G-EMR hat ein komplett anderes Gehäuse mit Netzteil und Rauchschalterplatine. Ein Umbau ist nicht vorgesehen — es muss die komplette Gleitschiene getauscht werden. Welche Farben sind verfügbar?Silberfarbig und Weiß im Contur Design. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Kaufentscheidung: EMF oder EMR? Wann ist die G-EMF die richtige Wahl?Wenn bereits eine zentrale RMZ vorhanden ist, die mehrere Türen steuert. Die G-EMF ist günstiger als die G-EMR, benötigt aber die externe Ansteuerung. Gleitschiene einzeln oder Komplettset?Die G-EMF allein, wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMF, wenn beides benötigt wird. Einflügelig oder zweiflügelig?Die G-EMF ist für einflügelige Türen. Für zweiflügelige Türen mit Schließfolgereglung wählen Sie G GSR EMF 1, G GSR EMF 1 G oder G GSR EMF 2.

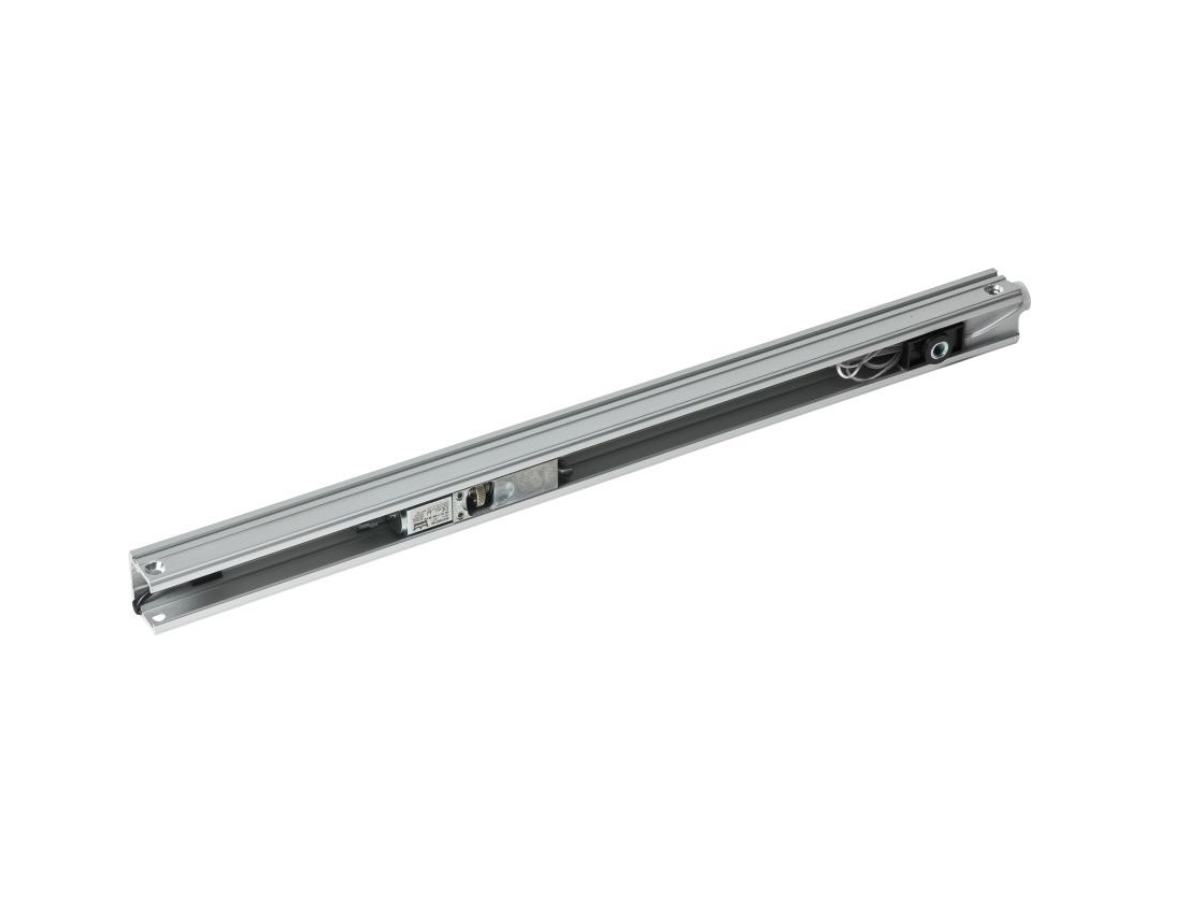

Dorma SR-S/EMF — Standflügel-Ersatzgleitschiene mit EMF-Einheit Kurz & Knapp Ersatzgleitschiene für den Standflügel in GSR-EMF und GSR-EMR Systemen Inklusive EMF-Einheit (24 V DC, 1,4 W) für elektromechanische Feststellung Externe Rauchmeldezentrale RMZ für Brandschutz zwingend erforderlich Passend für TS 93 GSR-EMF und GSR-EMR Systeme Gangflügel-Pendant: SR-G/EMF Produktbeschreibung Die dormakaba SR-S/EMF ist eine Ersatzgleitschiene für den Standflügel in zweiflügeligen Türanlagen mit dormakaba GSR-EMF oder GSR-EMR Schließfolgesystem. Sie enthält eine integrierte EMF-Einheit (elektromechanische Feststellung, 24 V DC, 1,4 W). Als Ersatzteil konzipiert, ermöglicht die SR-S/EMF den gezielten Austausch der Standflügel-Gleitschiene ohne Demontage des gesamten GSR-Systems. Sie ist kompatibel mit allen GSR-EMF und GSR-EMR Varianten. Wichtig: Die SR-S/EMF enthält keinen Rauchmelder und kein Netzteil. Für den Einsatz an Feuer- und Rauchschutztüren ist eine externe Rauchmeldezentrale RMZ zwingend erforderlich. Alternativ kann die Raucherkennung über ein bestehendes GSR-EMR System mit integriertem Rauchmelder im Standflügel erfolgen. Technische Daten EigenschaftWert TypStandflügel-Gleitschiene mit EMF-Einheit MontageseiteBandseite Feststellpunkt80°–140°, stufenlos einstellbar Betriebsspannung EMF24 V DC Leistungsaufnahme EMF1,4 W RauchmelderNicht enthalten — externe RMZ erforderlich NetzteilNicht enthalten Passend fürGSR-EMF 1, GSR-EMF 2, GSR-EMR 1, GSR-EMR 2 AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design Einzelkomponenten & Ersatzteile BauteilArt.-Nr.Hinweis EMF-Einheit9900064001800In der SR-S/EMF bereits enthalten Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß Schraube zum Gleitstück9900064007200Verschleißteil Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel zwischen den Schienen Häufig gestellte Fragen Brauche ich eine RMZ zur SR-S/EMF?Ja, zwingend. Die SR-S/EMF enthält keinen Rauchmelder. An Feuer- und Rauchschutztüren muss eine externe Rauchmeldezentrale RMZ angeschlossen sein — oder die Raucherkennung erfolgt über ein bestehendes GSR-EMR System. Was ist der Unterschied zwischen SR-S/EMF und SR-G/EMF?SR-S/EMF ist für den Standflügel, SR-G/EMF für den Gangflügel. Beide enthalten eine EMF-Einheit. Passt die SR-S/EMF in GSR-EMR Systeme?Ja. Die Gleitschiene ist in allen GSR-EMF und GSR-EMR Varianten als Standflügel-Schiene einsetzbar. Kann ich die SR-S/EMF einzeln austauschen?Ja. Die Standflügel-Gleitschiene lässt sich als Einzelkomponente austauschen, ohne das gesamte GSR-System demontieren zu müssen. Welcher Türschließer wird benötigt?Die Ersatzgleitschiene wird mit dem Dorma TS 93 (EN 2-5, Bandseite) kombiniert. Für Bandgegenseite: Dorma TS 93 G.

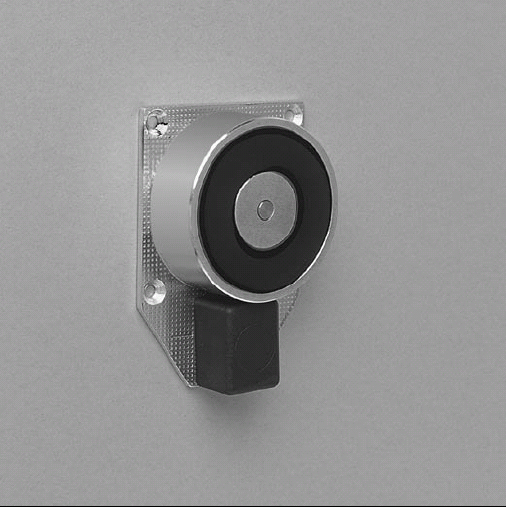

Hekatron THM 425 — Türhaftmagnet runde Bauform Kurz & Knapp Türhaftmagnet in runder Bauform auf TrägerplatteHaftkraft 686 NVerdeckte AnschlussklemmenPassende Ankerplatten: ASS 65 (flach) oder AFS 65 (flexibel)Schutzart IP 40, 63 mA Stromaufnahme Produktbeschreibung Der Hekatron THM 425 ist ein Türhaftmagnet in runder Bauform auf Trägerplatte mit verdeckten Anschlussklemmen. Er wird überwiegend an der Wand montiert und hält Brand- und Rauchschutztüren im geöffneten Zustand.Bei Alarm, Störung oder Stromausfall wird der Magnet stromlos und gibt die Ankerplatte frei — die Tür schließt selbstständig (Fail-Safe). Die verdeckten Klemmen sorgen für ein sauberes Erscheinungsbild. Technische Daten EigenschaftWert MontageWandHaftkraft686 NBetriebsspannung24 V DCStromaufnahme63 mASchutzartIP 40BauformRund auf Trägerplatte, verdeckte KlemmenMagnetdurchmesserØ 60 mm FarbeSilber/Schwarz AnkerplatteØ 65 mm (ASS 65 / AFS 65) Zuordnung: Magnet → Ankerplatte HaftmagnetMontageHaftkraftAnkerplatte flach (ASS)Ankerplatte flexibel (AFS) THM 413Boden686 NASS 55AFS 55 THM 425Wand (rund)686 NASS 65AFS 65 THM 439 / 185–485Wand/Boden/Decke686 NASS 55AFS 55 ASS = flache Standard-Ankerplatte (Schwenkbereich 20°). AFS = flexible Winkelankerplatte (Schwenkbereich ±60°, für extreme Einstellwinkel). Die Größe (55/65/75) muss zum Haftmagneten passen. Passende Hekatron ProdukteHekatron FSZ Kompakt Häufige Fragen Welche Ankerplatte passt zu diesem Haftmagneten?Die Zuordnungstabelle oben zeigt die korrekte Kombination. Die Größe der Ankerplatte (55/65/75 mm) muss zum Magneten passen. ASS = flach (Standard), AFS = flexibel (extreme Winkel). Welche Zentrale brauche ich?Der Haftmagnet wird an eine Hekatron Feststellanlagen-Zentrale angeschlossen: FSZ Basis, FSZ Pro oder FSZ kompakt / RSZ kompakt (Einzeltür). Die Zentrale steuert den Magneten über den THM-Ausgang (24 V DC). Was passiert bei Stromausfall?Fail-Safe-Prinzip: Bei Spannungsausfall wird der Magnet stromlos und die Ankerplatte fällt ab — die Tür schließt selbstständig durch den Türschließer.
