dormakaba GSR-EMR 2 Gleitschiene silberfarbig
1.165,61 €*
inkl. MwSt
979,50 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage

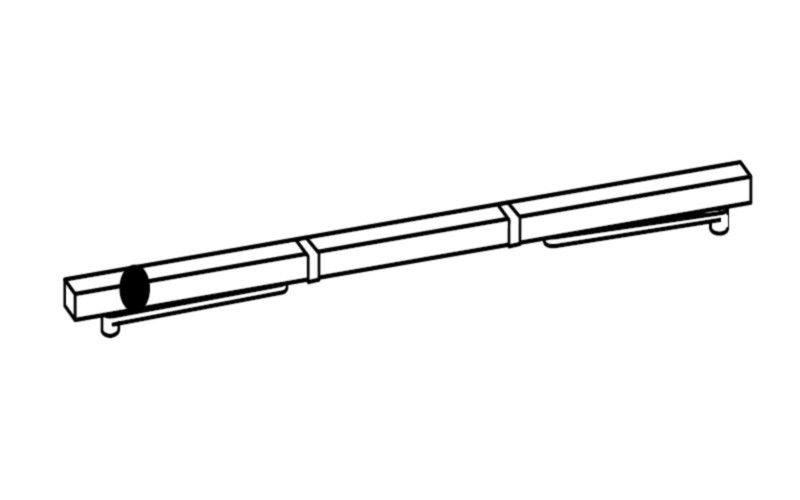

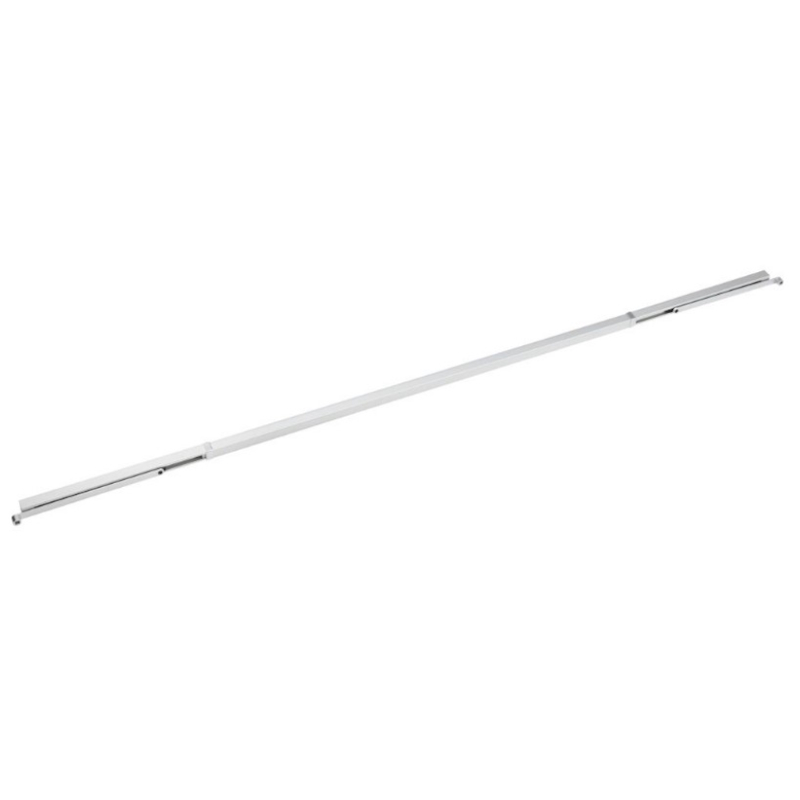

Dorma GSR-EMR 2 Gleitschiene
Gleitschienenschließfolgeregler mit elektromechanischer Feststellung und integriertem Rauchmelder in beiden Türflügeln
Kurz & Knapp
- Schließfolgeregler mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung in Gang- und Standflügel
- Für zweiflügelige Feuer- und Rauchschutztüren
- Feststellpunkt stufenlos einstellbar von 80° bis 120°
- Schubstangen-Klemmsystem mit Überlastsicherung
- DIN-links und DIN-rechts verwendbar — passend für 2× dormakaba TS 93 B (EN 2-5)
Produktbeschreibung
Die dormakaba GSR-EMR 2 ist ein Gleitschienenschließfolgeregler mit integrierter Rauchmeldezentrale und elektromechanischer Feststellung in beiden Türflügeln. Die Gleitschiene sorgt dafür, dass sich zweiflügelige Feuer- und Rauchschutztüren in der korrekten Reihenfolge schließen.
Die integrierte Rauchmeldezentrale überwacht den Einbaubereich kontinuierlich. Im Brandfall, bei Störung oder manuellem Auslösen wird die Feststellung freigegeben und die Tür schließt selbsttätig. Der Feststellpunkt ist stufenlos zwischen 80° und 120° einstellbar.
Die Schließfolgeregelung arbeitet über ein von der Schließhydraulik unabhängiges Schubstangen-Klemmsystem mit Überlastsicherung und durchgehender Verkleidung bei einer Bauhöhe von 30 mm. Die GSR-EMR 2 ist DIN-links und DIN-rechts verwendbar.
Vorteile & Besonderheiten
- Feststellung in beiden Flügeln — elektromechanische Feststellung im Gang- und Standflügel in einer Gleitschiene
- Integrierte Rauchmeldezentrale — Rauchmelder mit Alarmschwellennachführung, Betriebs-, Verschmutzungs- und Wartungsanzeige
- Bauaufsichtlich zugelassen — DIBt-Zulassung als Feststellanlage, geprüft nach EN 1155 und EN 1158
- Erweiterbar — Anschlussmöglichkeit für weitere Melder, externe Handauslösung und potentialfreier Alarmkontakt
- Schubstangen-Klemmsystem — unabhängig von der Schließhydraulik, mit Überlastsicherung
- Universell einsetzbar — DIN-links und DIN-rechts, Normalmontage Bandseite
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Produkttyp | Gleitschienenschließfolgeregler mit Feststellung und Rauchmelder |
| Feststellung | Elektromechanisch, 24 V DC, in beiden Türflügeln |
| Feststellpunkt | 80° bis 120°, stufenlos einstellbar |
| Ausrückkraft | Stufenlos einstellbar |
| Rauchmelder | Integriert, mit Alarmschwellennachführung |
| Bauhöhe Gleitschiene | 30 mm |
| Farbe | Silberfarbig (RAL 9006) / Weiß (RAL 9016) |
| DIN-Richtung | DIN-links und DIN-rechts verwendbar |
| Türart | Zweiflügelig |
| Max. Türblattbreite | 1.250 mm je Flügel |
| Montage | Normalmontage Bandseite |
Normen, Zulassungen & Klassifizierung
| Norm | Klassifizierung |
|---|---|
| EN 1154 (Türschließer) | Schließen aus 180°, Klasse 4 / 500.000 Zyklen, Klasse 8 / EN 2-5 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 4 |
| EN 1155 (Feststellvorrichtung) | Anwendungsklasse 3 / 500.000 Zyklen, Klasse 8 / EN 3-5 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 3 |
| EN 1158 (Schließfolgeregler) | Anwendungsklasse 3 / 500.000 Zyklen, Klasse 8 / Größe 3-7 / Feuer- u. Rauchschutztüren, Klasse 1 / Korrosion, Klasse 3 |
| DIBt-Zulassung | Allgemein bauaufsichtlich zugelassen als Feststellanlage |
| CE-Kennzeichnung | Für Bauprodukte |
| DIN 18040 | Barrierefrei bis 1.250 mm Türbreite |
| DIN SPEC 1104 | Stark abfallendes Öffnungsmoment |
| DIN ISO 9001 | Fertigung |
| ISO 14025 / EN 15804 | EPD-DOR-2013121-D |
Ersatzteile für die GSR-EMR
| Ersatzteil | Art.-Nr. | Wann benötigt? |
|---|---|---|
| Rauchschalterplatine G-EMR | 9900064001300 | Pflichtaustausch nach 8 Jahren (DIN 14677) |
| Netzteilplatine G-EMR | 9900064001400 | Bei defektem Netzteil |
| Gleistück G-EMF/G-EMR | 9900064001200 | Mechanischer Verschleiß |
| Kabel GSR-EMF/GSR-EMR | 9900064004500 | Verbindungskabel zweiflügelig |
| Prüfbuch | 5372645532 | Pflichtdokumentation |
Häufige Fragen
Was ist der Unterschied zwischen GSR-EMR 1, GSR-EMR 2 und GSR-EMR 1G?
GSR-EMR 1: Feststellung im Standflügel. GSR-EMR 2: Feststellung in beiden Flügeln (Gang- und Standflügel). GSR-EMR 1G: Feststellung im Gangflügel.
Brauche ich zusätzlich eine externe Rauchmeldezentrale?
Nein. Die Rauchmeldezentrale ist in die Gleitschiene integriert. Optional können weitere externe Rauchmelder (RM-N) angeschlossen werden.
Welche Türschließer sind kompatibel?
Die GSR-EMR 2 ist für den Dorma TS 93 B (EN 2-5) konzipiert — 2 Türschließer erforderlich (je Flügel einer). Der Türschließer ist nicht im Lieferumfang enthalten.
Welche Türschließer werden benötigt?
2× Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G.
Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar.
Häufige Fragen zur Gleitschienen-Auswahl
Brauche ich eine GSR-Gleitschiene oder eine G-Gleitschiene?
GSR-Gleitschienen (z.B. GSR-EMR 2) haben einen integrierten Schließfolgeregler für zweiflügelige Türen. G-Gleitschienen (z.B. G-EMR) sind für einflügelige Türen. Entscheidend ist die Flügelanzahl.
Wann brauche ich eine EMR-Variante statt EMF?
EMR hat einen integrierten Rauchmelder — keine externe Rauchmeldezentrale nötig. EMF bietet nur Feststellung ohne Rauchmelder und benötigt eine externe RMZ. EMR ist die einfachere Lösung wenn keine vorhandene RMZ genutzt werden soll.
Was bedeuten die Zahlen 1, 2 und 1G bei den GSR-Varianten?
GSR-EMR 1 / GSR-EMF 1: Feststellung nur im Standflügel. GSR-EMR 2 / GSR-EMF 2: Feststellung in beiden Flügeln. GSR-EMR 1G / GSR-EMF 1G: Feststellung nur im Gangflügel.
Kann ich eine GSR-EMF nachträglich auf GSR-EMR umrüsten?
Nein. Die integrierte Rauchmeldezentrale ist baulich in der EMR-Gleitschiene verbaut. Ein Wechsel erfordert den Austausch der kompletten Gleitschiene.
Passt die GSR-EMR 2 auch auf den TS 98 XEA?
Nein. Die GSR-EMR 2 (Art. 64235001) ist für den TS 93 konzipiert. Für den TS 98 XEA gibt es eigene GSR-EMR-Varianten im XEA Design.
Welche Gleitschiene für welchen Einsatz?
Die GSR-EMR 2 bietet Feststellung mit integriertem Rauchmelder in beiden Türflügeln. Je nach Anforderung gibt es weitere Varianten.
| Modell | Artikelnr. | Feststellung | Rauchmelder | Einsatz |
|---|---|---|---|---|
| G-GSR | 64102001 | Nein | Nein | Schließfolge ohne Feststellung |
| G-GSR-EMF 1 | 64112001 | Standflügel | Nein | Feststellung Standflügel, externe RMZ |
| G-GSR-EMF 1G | 64122001 | Gangflügel | Nein | Feststellung Gangflügel, externe RMZ |
| G-GSR-EMF 2 | 64132001 | Beide Flügel | Nein | Feststellung beide Flügel, externe RMZ |
| G-GSR-EMR 2 | 64235001 | Beide Flügel | Integriert | Komplettlösung: Feststellung + Rauchmelder — silberfarbig · weiß |
| G-GSR BG | 64144001 | Nein | Nein | Schließfolge Bandgegenseite |
Passendes Zubehör
| Produkt | Artikelnr. | Beschreibung |
|---|---|---|
| Dorma TS 93 EN 2-5 | 43020001 | Türschließer für Bandseite — 2 Stück benötigt (nicht im Lieferumfang) |
| RM-N Deckenrauchmelder | 64830900 | Zweit- oder Drittmelder für die integrierte Rauchmeldezentrale, DIBt-zugelassen |
| RM-F Funkrauchmelder | 57280011 | Kabelloser Zusatzmelder (Funeo System) — benötigt Funkmodul FM-AP |
| FM-AP Funkmodul | 57290001 | Funkempfänger für RM-F Funkrauchmelder, Montage an der Gleitschiene |
| Prüfbuch Feststellanlagen | 5372645532 | Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden |
Wartung nach DIN 14677
| Intervall | Maßnahme | Durchführung |
|---|---|---|
| Monatlich | Funktionsprüfung per Prüfgas | Betreiber (nach Einweisung) |
| Vierteljährlich | Nach 12 fehlerfreien Monatsprüfungen | Betreiber |
| Jährlich | Fachprüfung nach DIN 14677-1 | Fachpersonal |
| Nach 8 Jahren | dormakaba Rauchschalterplatine G-EMR austauschen (Pflicht) | Fachpersonal |
