Dorma G-EMR Gleitschiene mit Feststellung (80°-120°) und Rauchmelder

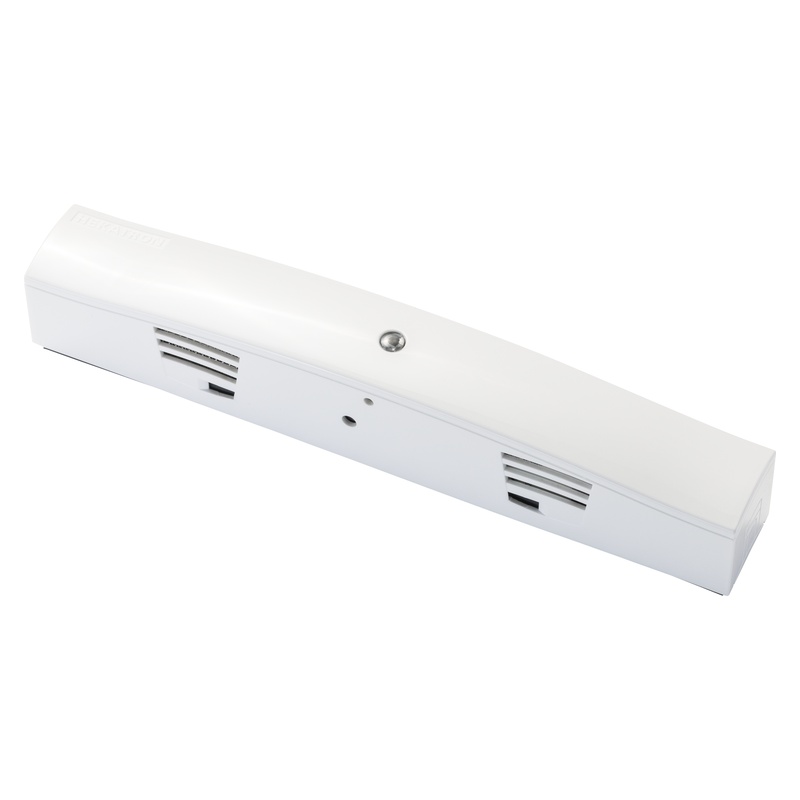

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G-EMR 120° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–120°, für Türbreiten bis 1250 mm Eigenständige Feststellanlage — keine separate RMZ erforderlich 230 V AC Anschluss, integriertes Netzteil (24 V DC) DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Länger auf dem Markt als die 140°-Variante — beim Austausch alter Anlagen vorteilhaft wegen identischer Anordnung der Komponenten Produktbeschreibung Die dormakaba G-EMR 120° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Bei Raucherkennung, Störung oder manueller Auslösung unterbricht die Feststellvorrichtung die Haltekraft und die Tür schließt selbsttätig durch den Türschließer. Der Feststellpunkt ist stufenlos zwischen 80° und 120° einstellbar. Die 120°-Variante ist länger auf dem Markt als die G-EMR 140°. Beim Austausch einer bestehenden Feststellanlage ist sie oft die bessere Wahl, da die Anordnung der Komponenten (Netzteil, Rauchschalterplatine, Anschlussklemmen) identisch mit der Vorgängeranlage ist — das vereinfacht den Tausch erheblich. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Retrofit-Vorteil — identische Komponentenanordnung wie Vorgänger, erleichtert den Austausch alter Anlagen Stufenlos einstellbar — Feststellpunkt 80°–120° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–120°, stufenlos einstellbar Max. Türblattbreite1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–120°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 120° vs. G-EMR 140° G-EMR 120° (dieses Produkt)G-EMR 140° Feststellpunkt80°–120°80°–140° TürbreiteBis 1250 mm950–1250 mm VorschriftenBewährt, länger auf dem MarktEntspricht aktuellen Anforderungen an größere Öffnungswinkel RetrofitVorteilhaft — identische Komponentenanordnung wie VorgängeranlageGgf. Anpassungen bei Umrüstung Ideal fürAustausch bestehender Anlagen, StandardanwendungenNeuanlagen mit Anforderung Öffnungswinkel > 120° Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 120° ist ideal beim Austausch bestehender Anlagen (identische Komponentenanordnung). Die 140° für Neuanlagen mit Anforderung an größere Öffnungswinkel. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Kann ich das Funkmodul FM-AP anschließen?Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F. Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma G-EMR 140° — Gleitschiene mit Feststellung und integriertem Rauchmelder Kurz & Knapp Gleitschiene mit integrierter elektromechanischer Feststellung und Rauchmelder für einflügelige Türen Feststellpunkt einstellbar 80°–140° — entspricht aktuellen Anforderungen an größere Öffnungswinkel Eigenständige Feststellanlage — keine separate RMZ erforderlich Für Türbreiten 950–1250 mm, 230 V AC Anschluss DIBt-zugelassen (Z-6.500-2372), geprüft nach EN 1154/1155 Produktbeschreibung Die dormakaba G-EMR 140° ist eine Gleitschiene mit integrierter elektromechanischer Feststellung und optischem Rauchmelder (EN 54-7) im Contur Design. Sie wird direkt auf den Türschließer Dorma TS 93 montiert und bildet zusammen mit diesem eine eigenständige, bauaufsichtlich zugelassene Feststellanlage — eine separate RMZ ist nicht erforderlich. Der Feststellpunkt ist stufenlos zwischen 80° und 140° einstellbar und entspricht damit den aktuellen Anforderungen an größere Öffnungswinkel bei Flucht- und Rettungswegtüren. Die 140°-Variante ist für Türbreiten ab 950 mm ausgelegt. Für den Austausch einer bestehenden Feststellanlage mit 120°-Gleitschiene kann die G-EMR 120° vorteilhafter sein, da die Anordnung der Komponenten identisch mit älteren Anlagen ist. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder + Netzteil + Feststellung in der Gleitschiene, keine separate RMZ nötig Größerer Öffnungswinkel — bis 140°, entspricht aktuellen Vorschriften Stufenlos einstellbar — Feststellpunkt 80°–140° Erweiterbar — Anschluss für Deckenmelder (RM-N), Handtaster und Funkmodul FM-AP Potentialfreier Wechsler — für externe Signalisierung Contur Design — Verkleidung mit Endkappen, unsichtbare Befestigung Barrierefreiheit — EN 1154/1155, DIN 18040 Technische Daten EigenschaftWert TypGleitschiene mit integrierter Feststellung und Rauchmelder Feststellpunkt80°–140°, stufenlos einstellbar Türbreite950–1250 mm Anschlussspannung230 V AC +10% / -15%, 50 Hz Intern24 V DC (integriertes Netzteil) GesamtausgangsleistungMax. 9,8 W RauchmelderIntegriert, optisch (Streulichtprinzip nach EN 54-7) SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C MontageBandseite oder Bandgegenseite, einflügelig TürschließerDorma TS 93, EN 2–5 Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) DesignContur Design (Verkleidung + Endkappen) FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN 14677Instandhaltung von Feststellanlagen (Pflichtaustausch Rauchmelder nach 8 Jahren) DIN 18040-1/-2Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Lieferumfang Gleitschiene mit Hebel und Gleistück Integrierte elektromechanische Feststellung (80°–140°) Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Verkleidung mit Endkappen (Contur Design) Befestigungsschrauben Ohne Türschließer — Dorma TS 93 separat bestellen Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Gleistück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Schraube zum Gleistück9900064007200Befestigungsschraube (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Erweiterung mit zusätzlichen Meldern Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON): GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) G-EMR 140° vs. G-EMR 120° G-EMR 140° (dieses Produkt)G-EMR 120° Feststellpunkt80°–140°80°–120° Türbreite950–1250 mmBis 1250 mm VorschriftenEntspricht aktuellen Anforderungen an größere ÖffnungswinkelBewährt, länger auf dem Markt RetrofitGgf. Anpassungen bei UmrüstungVorteilhaft — identische Komponentenanordnung wie Vorgängeranlage Ideal fürNeuanlagen, Flucht-/Rettungswege mit Anforderung > 120°Austausch bestehender Anlagen, Standardanwendungen Häufig gestellte Fragen Brauche ich zusätzlich eine RMZ?Nein. Die G-EMR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine separate RMZ ist nur nötig bei Elektromagneten (EM 500) oder wenn eine externe Zentrale gewünscht ist. Welcher Türschließer wird benötigt?Der TS 93 (EN 2–5). Der Türschließer ist nicht im Lieferumfang enthalten. 120° oder 140° — welche Variante?Die 140° für Neuanlagen und wenn Öffnungswinkel über 120° gefordert sind. Die 120° beim Austausch bestehender Anlagen (identische Komponentenanordnung). Warum ab 950 mm Türbreite?Die 140°-Mechanik benötigt konstruktionsbedingt eine Mindestbreite von 950 mm. Für schmalere Türen die G-EMR 120° verwenden. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine — Gehäuse und Netzteil bleiben erhalten. Wann sind zusätzliche Deckenmelder nötig?Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON). Welcher Türschließer passt?Dorma TS 93 (EN 2-5, Bandseite) — nicht im Lieferumfang der Gleitschiene. Für Bandgegenseite: Dorma TS 93 G. Häufige Fragen zur AuswahlBrauche ich die Gleitschiene oder das Komplettset?Die Gleitschiene allein wenn Sie bereits einen TS 93 haben. Das Komplettset TS 93 EMR wenn beides benötigt wird.EMR oder EMF?EMR = integrierter Rauchmelder (eigenständige Feststellanlage). EMF = nur Feststellung, braucht externe RMZ.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder

Gelenk für Dictator Rohrtürschließer RTS Ersatzteil für den Rohrtürschließer Merkmale:- Kurzes Glenk: besteht aus 3 Gummiteilen - Langes Gelenk: besteht aus 5 Gummiteilen Lieferumfang: Gelenk für RTS inkl. Austauschanleitung, Gelenkbolzen und Sicherungsring Bestellangaben:  Bezeichnung  Bestellnummer  Kurzes Gelenk für Dictator RTS  400584  Langes Gelenk für Dictator RTS  400585
