Dorma TS 93 EMR 120° — Austausch-Ausführung
1.055,53 €*
inkl. MwSt
887,00 €
zzgl. MwSt
Lieferzeit: 15-20 Werktage
DORMA TS 93 EMR 120° — Türschließer mit Feststellung und integriertem Rauchmelder
Komplettset aus dem Türschließer Dorma TS 93 und der G-EMR Gleitschiene mit 120°-Feststellbereich — die Ausführung, die beim Ersatz einer vorhandenen dormakaba Feststellanlage meist auf die bestehenden Bohrungen passt.
Kurz & Knapp
- Komplettset: Türschließer TS 93 EN 2–5 + G-EMR Gleitschiene 120° mit Feststellung und Rauchmelder
- Eigenständige Feststellanlage — keine separate Rauchmeldezentrale erforderlich
- Feststellpunkt 80°–120° stufenlos einstellbar, Türblattbreite bis 1.250 mm
- Gleitschienenlänge 823 mm — 41 mm kürzer als die 140°-Ausführung
- Kabeleinführungen Ø 10 mm (230 V AC) und Ø 8 mm (24 V DC)
- Bandseite oder Bandgegenseite, für DIN-L und DIN-R Türen
120° oder 140° — welche Ausführung brauchen Sie?
Die Dorma G-EMR Gleitschiene gibt es in zwei Ausführungen. Sie unterscheiden sich in der Länge der Gleitschiene sowie in der Anordnung von Rauchmelder und Netzteil — und dadurch auch in den Bohrungen und Kabeleinführungen. Beim Ersatz einer bestehenden Anlage entscheidet deshalb nicht der gewünschte Öffnungswinkel, sondern ob Bohrbild und Kabeleinführungen zur vorhandenen Situation passen.
| Merkmal | TS 93 EMR 120° — diese Ausführung | TS 93 EMR 140° |
|---|---|---|
| Feststellbereich | 80°–120° | 80°–140° |
| Gleitschienenlänge | 823 mm | 864 mm |

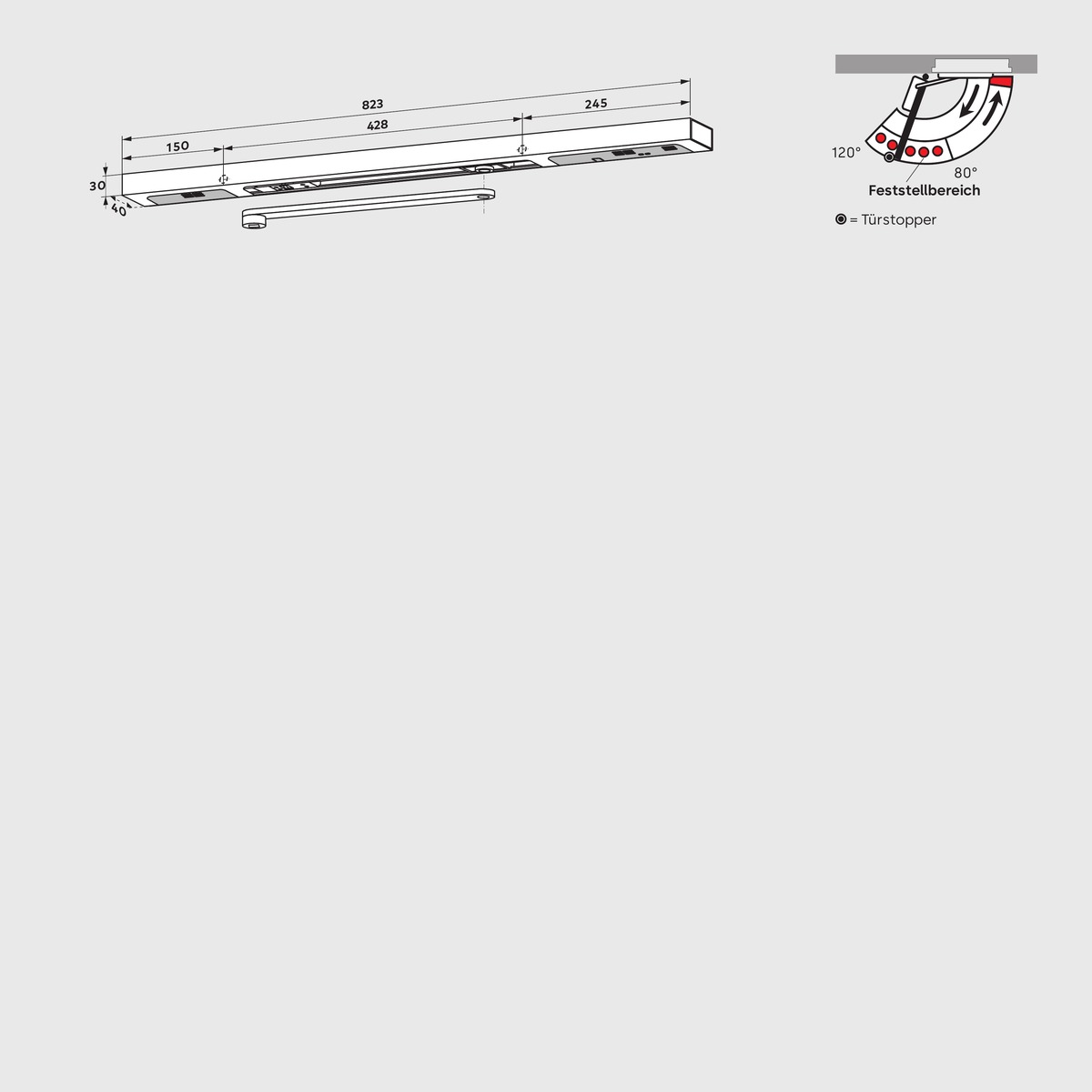

| Achsmaße im Maßbild | 823 · 428 · 245 mm | 864 · 428 · 359,5 mm |
| Kabeleinführung 230 V AC | Ø 10 mm | Ø 12 mm |
| Kabeleinführung 24 V DC | Ø 8 mm | Ø 10 mm |
| Mindest-Türblattbreite | keine Vorgabe | 950 mm |
| Max. Türblattbreite | 1.250 mm | 1.250 mm |
| Montageplatte 40 mm | 644500xx | 644600xx |
| Typischer Einsatz | Ersatz bestehender Anlagen | Neuanlage, Öffnungswinkel über 120° |
Vor der Bestellung prüfen: vorhandene Bohrungen und Kabeleinführungen an Sturz und Türblatt mit den Maßbildern in der Bildergalerie vergleichen. Stimmen sie mit dieser 120°-Ausführung überein, lässt sich die Anlage ohne neue Bohrungen ersetzen. Für Neuanlagen und Türblattbreiten ab 950 mm ist die 140°-Ausführung die passende Wahl.
Produktbeschreibung
Das DORMA TS 93 EMR 120° ist ein Komplettset aus dem Türschließer Dorma TS 93 ohne Gleitschiene und der G-EMR Gleitschiene 120° mit elektromechanischer Feststellung und integriertem optischem Rauchmelder. Die Gleitschiene rüstet Feuer- und Rauchschutztüren so aus, dass sie sich exakt feststellen lassen und unabhängig von anderen Systemen überwacht und gesteuert werden.
Im Alarmfall oder bei Stromausfall wird die Feststellung aufgehoben und die Tür vom Türschließer geschlossen. Über die werkzeuglos einstellbare Ausrückkraft lässt sich die Feststellung auch von Hand auslösen. Anschlussmöglichkeiten für weitere Melder und eine externe Handauslösung sowie ein potentialfreier Alarmkontakt stehen zur Verfügung.
Der Türschließer TS 93 arbeitet mit herzförmiger Nockenscheibe und stark abfallendem Öffnungsmoment. Schließverzögerung und Öffnungsdämpfung sind serienmäßig integriert, die universelle Montageplatte mit Lochgruppensystem erlaubt den Einsatz an DIN-L- und DIN-R-Türen. Wird keine Raucherkennung in der Gleitschiene benötigt, ist das TS 93 EMF mit externer Rauchmeldezentrale die Alternative.
Vorteile & Besonderheiten
- Komplette Feststellanlage — Rauchmelder, Netzteil und Feststelleinheit sitzen in der Gleitschiene
- Austauschfreundlich — Komponentenanordnung und Kabeleinführungen wie bei den länger im Markt befindlichen G-EMR-Anlagen
- Keine Mindest-Türbreite — anders als die G-EMR 140°, die Dorma nur für Türbreiten über 950 mm führt
- Werkzeuglos einstellbare Ausrückkraft — Feststellung von Hand auslösbar
- Serienmäßig Schließverzögerung und Öffnungsdämpfung
- Contur Design — durchgehende Verkleidung, Bauhöhe 30 mm
- Universell — DIN-L und DIN-R; Bandseite mit TS 93 B, Bandgegenseite mit TS 93 G (je eigene Ausführung)
- Erweiterbar — weitere Melder, externe Handauslösung, potentialfreier Alarmkontakt
Lieferumfang
- Türschließer Dorma TS 93, EN 2–5, mit Montageplatte
- Gleitschiene G-EMR 120° mit Hebel und Gleitstück
- Elektromechanische Feststelleinheit (80°–120°)
- Integriertes Netzteil (230 V AC → 24 V DC)
- Integrierter optischer Rauchmelder (Streulichtprinzip)
- Verkleidung und Endkappen im Contur Design
- Befestigungsschrauben
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schließkraft | EN 2–5, stufenlos einstellbar |
| Max. Türblattbreite | 1.250 mm |
| Feststellpunkt | 80°–120°, stufenlos einstellbar |
| Gleitschienenlänge | 823 mm |
| Anschlussspannung | 230 V AC ± 10 % |
| Betriebsspannung intern | 24 V DC |
| Max. Nennausgangsleistung | 9,8 W |
| Leistungsaufnahme Feststelleinheit | 1,4 W |
| Einschaltdauer | 100 % ED |
| Auslösemoment | einstellbar |
| Rauchmelder | integriert, optisch (Streulichtprinzip) |
| Schließverzögerung | stufenlos über Ventil (120°–70°) |
| Öffnungsdämpfung | serienmäßig integriert |
| Schutzart | IP30 |
| Betriebstemperatur | −20 °C bis +40 °C |
| Rel. Luftfeuchtigkeit | max. 93 %, ohne Betauung |
| Design / Bauhöhe | Contur Design, 30 mm |
| Oberfläche | Stahl silberfarbig, nasslackiert |
| Montage | Bandseite oder Bandgegenseite, einflügelig |
| Anschlagrichtung | DIN-L und DIN-R |
| Nutzungsdauer Rauchmeldeeinheit | 8 Jahre (Austauschpflicht nach DIN 14677) |
Dorma TS 93 einstellen — welche Schraube macht was
| Nr. | Einstellschraube |
|---|---|
| 1 | Schließgeschwindigkeit im Bereich 70° – 0° |
| 2 | Endschlag im Bereich 7° – 0° |
| 3 | Öffnungsdämpfung (ÖD/BC), wirksam ab ca. 70° |
| 4 | Schließverzögerung (SV/DC), wirksam im oberen Öffnungsbereich |
| Schließergröße | Flügelbreite [mm] |
|---|---|
| EN 2–5 | 850 – 1250 |
| EN 5–7 | 1250 – 1600 |
Hinweis: Die Kürzel am Ventil sind herstellereigen: ÖD/BC = Öffnungsdämpfung (Backcheck), SV/DC = Schließverzögerung (Delayed Closing). Für Feuer- und Rauchschutztüren gilt mindestens EN 3.
Werkzeug: Innensechskant, Regulierventile aus Messing. Gegenprobe: Die Tür muss aus jedem Öffnungswinkel sicher ins Schloss fallen; an Feuerschutztüren darf die Gesamtschließzeit 30 Sekunden nicht überschreiten — aus mehreren Öffnungswinkeln prüfen.
Montage & Kabeleinführungen

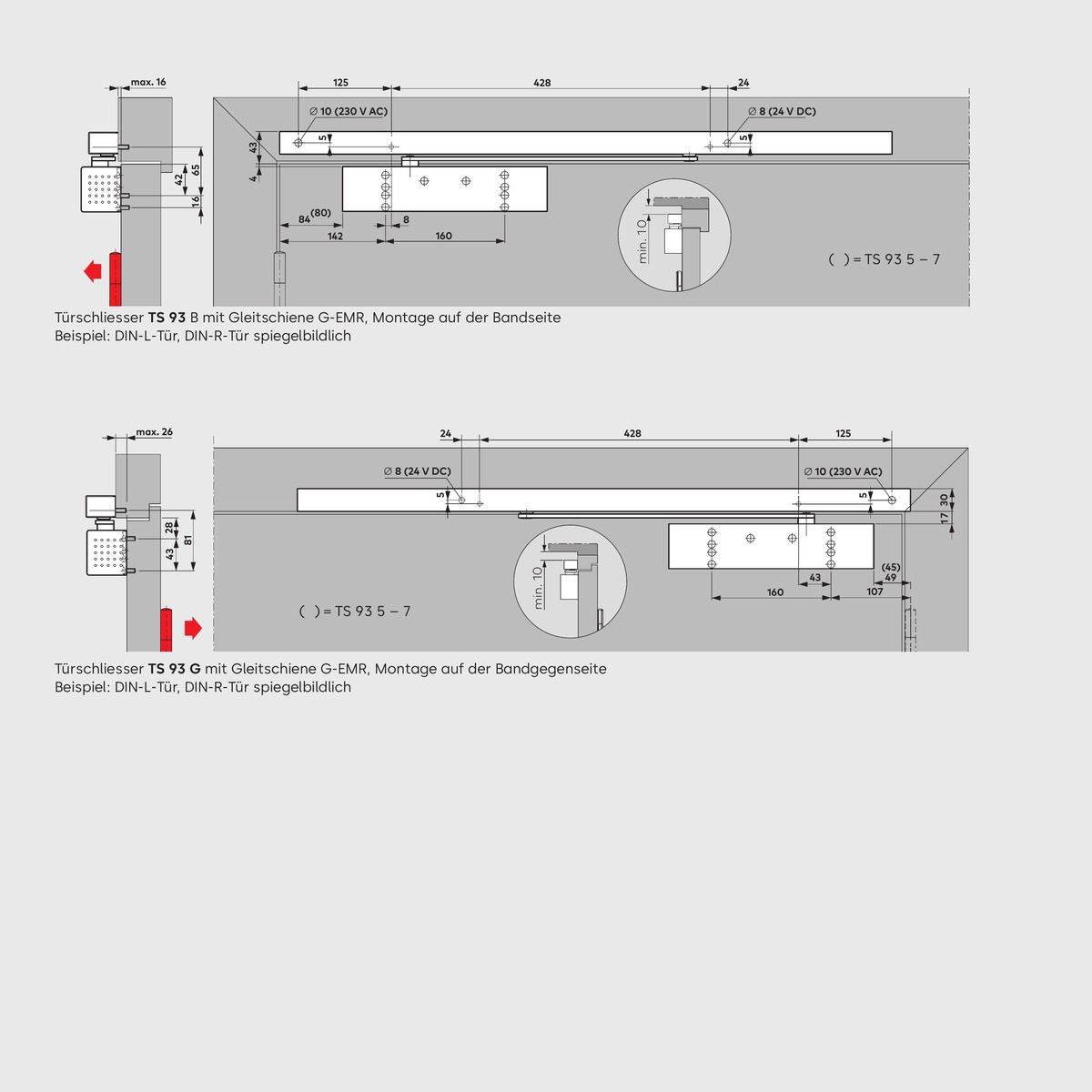

Die Kabeleinführungen liegen bei Bandseiten- und Bandgegenseitenmontage spiegelbildlich. Die Maßbilder in der Bildergalerie zeigen beide Bohrbilder mit den Achsmaßen — DIN-R-Türen sind zu den dargestellten DIN-L-Beispielen spiegelbildlich auszuführen.
| Montageart | 230 V AC | 24 V DC | Achsmaße |
|---|---|---|---|
| Bandseite (TS 93 B) | Ø 10 mm | Ø 8 mm | 125 · 428 · 24 mm |
| Bandgegenseite (TS 93 G) | Ø 10 mm | Ø 8 mm | 24 · 428 · 125 mm |
Netzanschluss über NYM 3 × 1,5 mm² (max.) mit vorgeschalteter Absicherung B 10 A. Melderleitungen in J-Y(St)Y 2 × 2 × 0,6 mm² bzw. 0,8 mm².
Hinweis: Der Feststellpunkt ist gleichzeitig der maximale Türöffnungswinkel — es ist ein Türstopper zu setzen.
Normen & Zulassungen
| Norm / Zulassung | Bedeutung |
|---|---|
| DIBt-Zulassung | Das TS 93 EMR ist vom Deutschen Institut für Bautechnik, Berlin, als Feststellanlage zugelassen; eine Abnahmeprüfung ist vorgeschrieben |
| DIN EN 1154 | Türschließmittel mit kontrolliertem Schließablauf |
| DIN EN 1155 | Elektrisch betriebene Feststellvorrichtungen für Drehflügeltüren |
| DIN EN 54-7 | Rauchmelder nach dem Streulichtprinzip |
| DIN 14677 | Instandhaltung von Feststellanlagen |
| DIN 18040-1/-2 | Barrierefreies Bauen |
| DIN SPEC 1104 | Empfehlungen für barrierefreie Türen |
Bandgegenseitige Montage: Bei Montage auf der Bandgegenseite ist zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür erforderlich.
Wartung nach DIN 14677
| Intervall | Maßnahme | Durchführung |
|---|---|---|
| Monatlich | Funktionsprüfung der Feststellanlage | Betreiber (nach Einweisung) |
| Vierteljährlich | nach zwölf fehlerfreien Monatsprüfungen zulässig | Betreiber |
| Jährlich | Fachprüfung nach DIN 14677-1 | Fachpersonal |
| Nach 8 Jahren | Rauchschalterplatine G-EMR austauschen (Pflicht) | Fachpersonal |
Das Erreichen der Austauschfrist wird über eine Leuchtdiode dauerhaft angezeigt. Die Prüfungen sind im Prüfbuch für Feststellanlagen zu dokumentieren.
Erweiterung mit zusätzlichen Meldern
Ein typisches Anwendungsbeispiel ist die Feststellanlage aus Türschließer TS 93 B, Gleitschiene G-EMR und je einem Deckenmelder RM-N auf beiden Seiten der Tür.
| Gerät | Art.-Nr. | Anschluss |
|---|---|---|
| RM-N Deckenrauchmelder | 64830900 | kabelgebunden, 24 V DC (VE = 2 Stück) |
| FM-AP Funkmodul | 57290001 | Sturzmontage, für Funkrauchmelder RM-F |
Zusätzlich stehen ein Anschluss für eine externe Handauslösung und ein potentialfreier Alarmkontakt zur Verfügung. Für besonders große und schwere Türen über 1.250 mm oder wenn der Feststellpunkt über 120° liegen soll, empfiehlt dormakaba anstelle des EMR Haftmagnete EM in Verbindung mit einer Rauchmeldezentrale RMZ.
Ersatzteile
| Ersatzteil | Art.-Nr. | Wann benötigt? |
|---|---|---|
| Rauchschalterplatine G-EMR | 9900064001300 | Pflichtaustausch nach 8 Jahren (DIN 14677) |
| Netzteilplatine G-EMR | 9900064001400 | bei defektem Netzteil — Typenschild „DORMA NT 243898“ auf der Netzteil-Abdeckung |
| EMF-Einheit | 9900064001800 | bei defekter Feststellmechanik |
| Gleitstück G-EMF/G-EMR | 9900064001200 | mechanischer Verschleiß |
| Schraube zum Gleitstück | 9900064007200 | Verschleißteil |
Häufig gestellte Fragen
Was enthält das Komplettset TS 93 EMR 120°?
Den Türschließer TS 93 in EN 2–5 mit Montageplatte und die G-EMR Gleitschiene 120° mit Hebel, Gleitstück, Feststelleinheit, Rauchmelder, Netzteil, Verkleidung und Endkappen.
Worin unterscheidet sich die 120°- von der 140°-Ausführung?
In der Länge der Gleitschiene (823 statt 864 mm), in der Anordnung von Rauchmelder und Netzteil und dadurch in den Bohrungen und Kabeleinführungen: 120° hat Ø 10 mm für 230 V AC und Ø 8 mm für 24 V DC, die 140°-Ausführung Ø 12 mm und Ø 10 mm.
Passt das 120°-Set TS 93 EMR beim Ersatz einer alten Anlage?
Das entscheiden die vorhandenen Bohrungen und Kabeleinführungen, nicht die Bauform: Passen sie zur 120°-Ausführung, ist sie der einfachere Tausch, weil Netzteil, Rauchschalterplatine und Anschlussklemmen wie bei der länger im Markt befindlichen Anlage angeordnet sind. Vor der Bestellung mit den Maßbildern vergleichen — die Schienen sind 823 mm (120°) und 864 mm (140°) lang.
Gibt es eine Mindest-Türblattbreite?
Für die 120°-Ausführung ist keine Mindestbreite vorgegeben. Die 140°-Ausführung verlangt konstruktionsbedingt ein Türblatt ab 950 mm.
Brauche ich eine separate Rauchmeldezentrale?
Nein. Rauchmelder und Netzteil sitzen in der Gleitschiene — die Anlage arbeitet eigenständig.
Dorma TS 93 EMR 120° — Austausch-Ausführung: Wann muss der Rauchmelder getauscht werden?
Nach 8 Jahren gemäß DIN 14677. Getauscht wird die Rauchschalterplatine G-EMR; Gehäuse und Netzteil bleiben erhalten.
Können zusätzliche Melder angeschlossen werden?
Ja. Neben dem integrierten Melder lassen sich weitere Melder wie der RM-N sowie eine externe Handauslösung anschließen; ein potentialfreier Alarmkontakt ist vorhanden.
Was ist bei Montage auf der Bandgegenseite zu beachten?
Dort ist zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür erforderlich.
Häufige Fragen zur Auswahl
120° oder 140°?
120° beim Ersatz einer bestehenden Anlage und bei Türblättern unter 950 mm. 140° für Neuanlagen und wenn ein Öffnungswinkel über 120° gefordert ist.
Dorma TS 93 EMR 120° — Austausch-Ausführung: EMR oder EMF?
EMR hat den Rauchmelder in der Gleitschiene und arbeitet eigenständig. Das TS 93 EMF stellt nur fest und benötigt eine externe Rauchmeldezentrale.
Bandseite oder Bandgegenseite beim Dorma TS 93 EMR 120°?
Bandseite ist die Regelmontage. Bandgegenseite wählen, wenn der Schließer auf der dem Band abgewandten Seite sitzen muss — dort ist der zusätzliche Eignungsnachweis zur Tür erforderlich.
Nur die Gleitschiene oder das Komplettset?
Ist ein TS 93 bereits vorhanden und nur die Feststelleinheit defekt, genügt die G-EMR Gleitschiene 120° einzeln.
