Wer darf das TS 98 XEA Ubivis montieren und abnehmen?

Die Montage kann praktisch jeder Verarbeiter ausführen. Die Abnahmeprüfung darf nur eine qualifizierte, vom Hersteller autorisierte Fachkraft oder eine benannte Prüfstelle durchführen.

dormakaba TS 98 XEA Ubivis

Q: Wie lange hält die Batterie beim TS 98 XEA Ubivis?

Bis zu 16 Monate. Gewechselt wird sie trotzdem jährlich, im Rahmen der ohnehin vorgeschriebenen Wartung.

Q: Kann das TS 98 XEA Ubivis auf der Bandgegenseite montiert werden?

Ja, beide Normalmontagen sind vorgesehen, für DIN-L wie DIN-R. Auf der Bandgegenseite ist zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Tür erforderlich.

1.407,77 €*

inkl. MwSt

1.183,00 €

zzgl. MwSt

Lieferzeit: 10-16 Werktage

Artikelnummer: 57070601.4411010

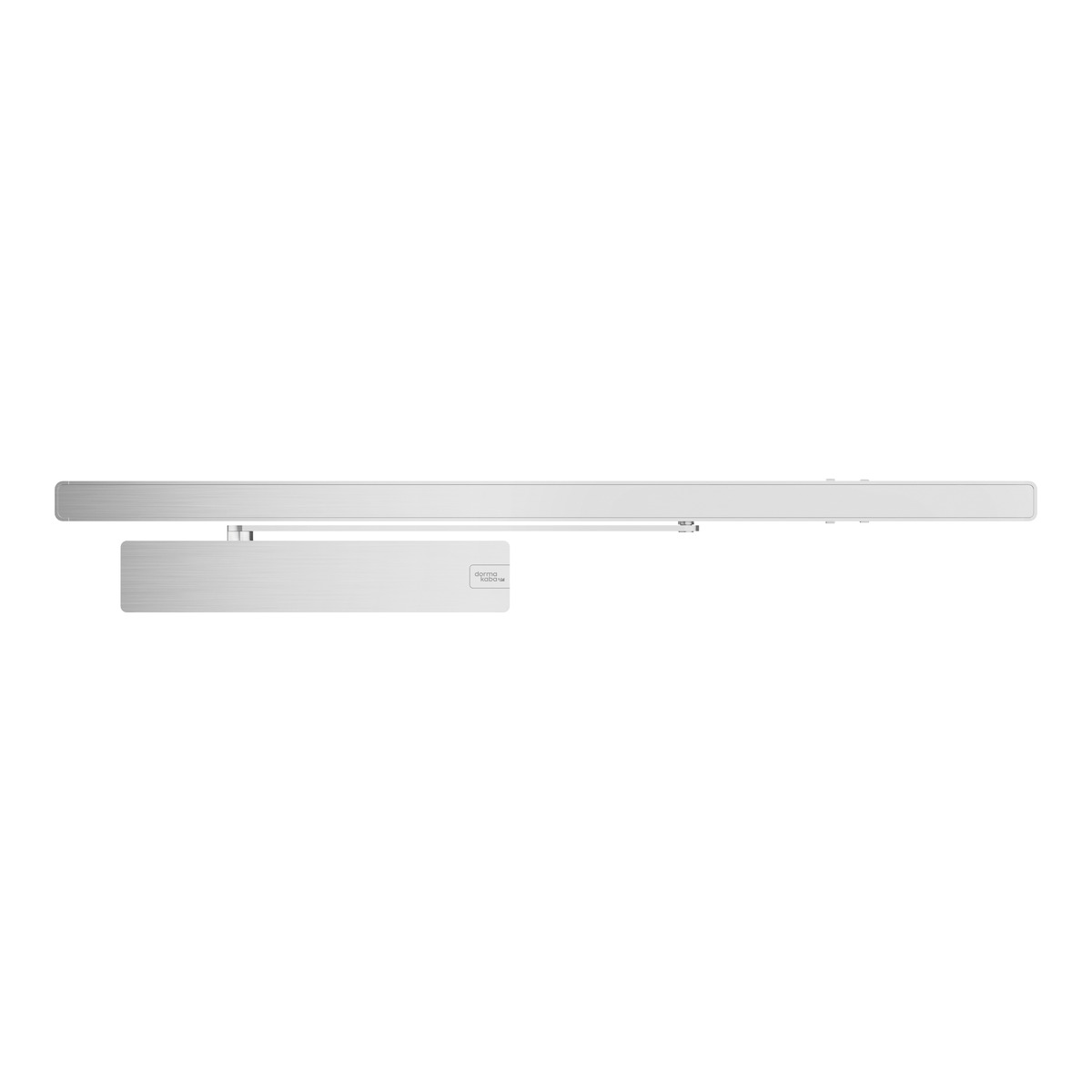

dormakaba TS 98 XEA Ubivis — Türschließer und Feststellanlage in einem Set

Der Türschließer TS 98 XEA zusammen mit der batteriebetriebenen Gleitschiene G-Ubivis XEA — alles, was eine einflügelige Feuerschutztür zum Feststellen braucht, ohne eine Leitung zu ziehen.

Kurz & Knapp

Komplettset: Türschließer TS 98 XEA + Gleitschiene G-Ubivis XEA
Kein 230-V- oder 24-V-Anschluss, keine externe Rauchmeldezentrale
1-flügelig, Türbreite 860–1250 mm, Feststellgröße EN 3–5
Feststellpunkt ca. 80°–140°, Ausrückkraft werkzeuglos einstellbar
Normalmontage auf der Bandseite und auf der Bandgegenseite, DIN-L und DIN-R
Öffnungsdämpfung und Schließverzögerung serienmäßig, Bauhöhe 34 mm
Vom Deutschen Institut für Bautechnik als Feststellanlage zugelassen

Produktbeschreibung

Das dormakaba TS 98 XEA Ubivis ist die fertig aufeinander abgestimmte Kombination aus dem Gleitschienen-Türschließer TS 98 XEA und der batteriebetriebenen Feststellanlage G-Ubivis XEA. Wer beides einzeln kauft, kommt zum selben Ergebnis — als Set kommt es in einer Bestellung, in einer Farbe und mit der passenden Montageplatte.

Der Türschließer arbeitet nach DIN EN 1154 mit stark abfallendem Öffnungsmoment nach DIN SPEC 1104, ist also auch für Menschen mit wenig Kraft gut zu öffnen. Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung und Schließverzögerung stellt man über Ventile von vorne ein, die Schließkraft EN 1–6 mit dem Akkuschrauber; eine optische Anzeige zeigt die eingestellte Kraft.

Die Gleitschiene bringt Rauchmelder, Rauchmeldezentrale, Feststellvorrichtung und Energieversorgung mit. Damit ist das Set eine eigenständige Feststellanlage: Es braucht weder eine Leitung zur Tür noch eine übergeordnete Zentrale. Der Rauchmelder führt seine Alarmschwelle nach, damit das Ansprechverhalten über die Jahre gleich bleibt.

Vorteile & Besonderheiten

Ohne Elektroinstallation — unabhängig von vorgelagerten Gewerken, keine Eingriffe in die Bausubstanz
Eigenständig — Rauchmelder und Rauchmeldezentrale sitzen in der Gleitschiene
Vier Ventile von vorne — Schließgeschwindigkeit, 2. Schließbereich 15°–0°, Endschlag, Öffnungsdämpfung und Schließverzögerung
Schließkraft mit optischer Anzeige — EN 1–6, per Akkuschrauber von vorne einstellbar
Universelles Lochgruppensystem an der Montagekonsole, DIN-L und DIN-R
Flach — Bauhöhe 34 mm im XEA Design
DIBt-zugelassen als Feststellanlage

Technische Daten

Eigenschaft	Wert
Set-Inhalt	Türschließer TS 98 XEA mit Montageplatte + Gleitschiene G-Ubivis XEA
Schließkraft Türschließer	EN 1–6, stufenlos von vorne einstellbar
Feststellgröße	EN 3–5
Türbreite	860–1250 mm, 1-flügelig
Feststellpunkt	ca. 80°–140°, einstellbar
Türöffnungswinkel auf der Bandseite	max. 140°
Auslösemoment	ca. 25–65 Nm bei 90° Öffnungswinkel, abhängig von der eingestellten Schließkraft; Ausrückkraft werkzeuglos einstellbar
Montagearten	Normalmontage Bandseite und Bandgegenseite, DIN-L und DIN-R
Bauhöhe	34 mm
Hydraulik	Öffnungsdämpfung und Schließverzögerung serienmäßig
Energieversorgung	Netzunabhängig, Lithium-Batteriepaket in der Gleitschiene
Batterie	Lebensdauer bis zu 16 Monate, Tausch bei der jährlichen Wartung
Rauchmelder	integriert, mit Alarmschwellennachführung; Betriebs-, Verschmutzungs- und Wartungsanzeige
Schutzart / Schutzklasse	IP 30 / III
Umgebungstemperatur	–5 bis +45 °C, rel. Luftfeuchte max. 93 % nicht kondensierend
Farben	Silber P600, Weiß P100, Schwarz P190, Edelstahl-Design P700, Gold P750, Customer Confection P000, Sonderfarbe

Dorma TS 98 XEA einstellen — welche Schraube macht was

TS 98 XEA — Lage der Einstellschrauben am Dorma Türschließer

Nr.	Einstellschraube
1	Schließgeschwindigkeit im Bereich 70° – 15°
2	Schließkraft EN 1 – 6 (Federspannung, Anzugsmoment ≤ 10 Nm)
3	Schließgeschwindigkeit im Bereich 15° – 0°
4	Endschlag im Bereich 7° – 0°
5	Schließverzögerung (DC), wirksam bis ca. 70°
6	Öffnungsdämpfung (BC) im Bereich 60° – 90°

Alle Ventile sind von vorne zugänglich; die Schließkraft lässt sich mit dem Akkuschrauber einstellen und wird optisch angezeigt.

Schließergröße	Flügelbreite [mm]
EN 1	bis 750
EN 2	750 – 850
EN 3	850 – 950
EN 4	950 – 1100
EN 5	1100 – 1250
EN 6	1250 – 1400

Achtung — was in diesem Set davon gilt: Die Tabelle beschreibt den Türschließer TS 98 XEA allein. In Verbindung mit der G-Ubivis XEA gilt die Feststellgröße EN 3–5 und eine Türbreite von 860 bis 1250 mm. EN 1, EN 2 und EN 6 liegen außerhalb dessen, was die Feststellanlage abdeckt.

Hinweis: Die Kürzel am Ventil sind herstellereigen: ÖD/BC = Öffnungsdämpfung (Backcheck), SV/DC = Schließverzögerung (Delayed Closing). Werkzeug: Innensechskant, Anzugsmoment ≤ 10 Nm. Gegenprobe: Die Tür muss aus jedem Öffnungswinkel sicher ins Schloss fallen; an Feuerschutztüren darf die Gesamtschließzeit 30 Sekunden nicht überschreiten — aus mehreren Öffnungswinkeln prüfen.

Was vor der Montage feststehen muss

Nur an isolierten Feuerschutztüren. An einer nicht isolierten Tür können die Batterien in der Gleitschiene überhitzen und explodieren.
Deckenabstand: Die Unterfläche der Decke muss auf beiden Seiten der Tür weniger als 1 m über der Sturzunterkante liegen.
Türstopper setzen — sonst drohen Schäden an Tür und Türschließer durch Wind oder unsachgemäßes Begehen. Der Feststellpunkt ersetzt keinen Türstopper.
Bandgegenseite: zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Feuer- und Rauchschutztür erforderlich.
Ein separater Eignungsnachweis für die jeweilige Feuer-/Rauchschutztür ist in jedem Fall erforderlich.
Die Montage kann praktisch jeder Verarbeiter ausführen — die Abnahmeprüfung aber nur eine dafür qualifizierte Fachkraft.

Betrieb, Prüfung und Wartung

Was	Wann
Funktionsprüfung durch den Betreiber	mindestens monatlich
Prüfung des Zusammenwirkens aller Geräte + Wartung	mindestens jährlich, nur durch einen Fachmann oder eine dafür ausgebildete Person
Batteriepaket tauschen	jährlich, im Rahmen dieser Wartung
Rauchmeldeeinheit tauschen	nach 8 Jahren, nach DIN 14677
Abnahmeprüfung + Zulassungsschild	nach dem betriebsfertigen Einbau, vorgeschrieben

Umfang, Ergebnis und Zeitpunkt der periodischen Überwachung sind aufzuzeichnen; der Betreiber bewahrt diese Aufzeichnungen auf. Der Bereich, den der Türflügel zum Schließen braucht, muss ständig frei bleiben und gekennzeichnet sein. Welche LED welche Meldung bedeutet, steht ausführlich auf der Seite der G-Ubivis XEA.

Normen & Zulassungen

Norm	Bedeutung
DIN EN 1154	Türschließer mit kontrolliertem Schließablauf
DIN EN 1155	Feststellvorrichtungen für Drehtüren
DIN EN 14637	Feststellanlagen für Feuer- und Rauchschutztüren
DIN 14677	Instandhaltung von Feststellanlagen
DIN 18040 / DIN SPEC 1104	Barrierefreies Bauen, leichtes Türöffnen
DIBt-Zulassung	Als Feststellanlage zugelassen, Abnahmeprüfung vorgeschrieben
CE-Kennzeichnung	vorhanden

Feststellanlagen im Vergleich

Lösung	Rauchmelder	Energie	Externe RMZ
TS 98 XEA Ubivis	integriert	Batterie	nein
TS 93 mit elektromechanischer Feststellung	integriert	230 V AC	nein
TS 99 FLR	integriert	230 V AC	nein
TS 73 EMF	extern	24 V DC	ja

Häufig gestellte Fragen

Was ist im Set enthalten?
Der Türschließer TS 98 XEA mit Montageplatte und die Gleitschiene G-Ubivis XEA mit Feststellvorrichtung, Rauchmelder, Steuerung und Batteriepaket.

Für welche Türen ist das Set zugelassen?
Für 1-flügelige, isolierte Feuer- und Rauchschutztüren mit 860 bis 1250 mm Flügelbreite. Die Feststellgröße ist EN 3–5 — der Türschließer selbst deckt zwar EN 1–6 ab, die Feststellanlage aber nicht.

Wie lange hält die Batterie?
Bis zu 16 Monate. Gewechselt wird sie trotzdem jährlich, im Rahmen der ohnehin vorgeschriebenen Wartung. Die Ersatzbatterie führen wir separat.

Was passiert bei leerer Batterie?
Die Feststellung ist nicht mehr möglich, die Tür wird vom Türschließer geschlossen. Vorher meldet die gelbe LED rechtzeitig „Batterie fast leer".

Bandseite oder Bandgegenseite?
Beide Normalmontagen sind vorgesehen, für DIN-L wie DIN-R. Auf der Bandgegenseite ist zusätzlich ein Eignungsnachweis in Verbindung mit der jeweiligen Tür erforderlich.

Brauche ich ein Prüfbuch?
Ja. Monatliche Funktionsprüfung durch den Betreiber, jährliche Prüfung und Wartung durch einen Fachmann, dazu die Abnahmeprüfung vor der Inbetriebnahme. Umfang, Ergebnis und Zeitpunkt sind aufzuzeichnen.

Wer darf das Set montieren?
Die Montage kann praktisch jeder Verarbeiter ausführen. Die Abnahmeprüfung dagegen darf nur eine qualifizierte, vom Hersteller autorisierte Fachkraft oder eine benannte Prüfstelle durchführen.

Kaufentscheidung

Wann dieses Set?
Wenn an der Tür kein Netzanschluss liegt oder die Leitungsverlegung unverhältnismäßig wäre — bei Nachrüstungen, in denkmalgeschützten Gebäuden, im laufenden Betrieb.

Wann lieber netzbetrieben?
Wenn 230 V ohnehin vorhanden sind. Dann entfällt der jährliche Batteriewechsel, etwa beim TS 98 XEA EMR.

Ich habe schon einen TS 98 XEA.
Dann genügt die G-Ubivis XEA einzeln.
