GEZE IQ gear Tasterschnittstelle
25,70 €*
inkl. MwSt
21,60 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage

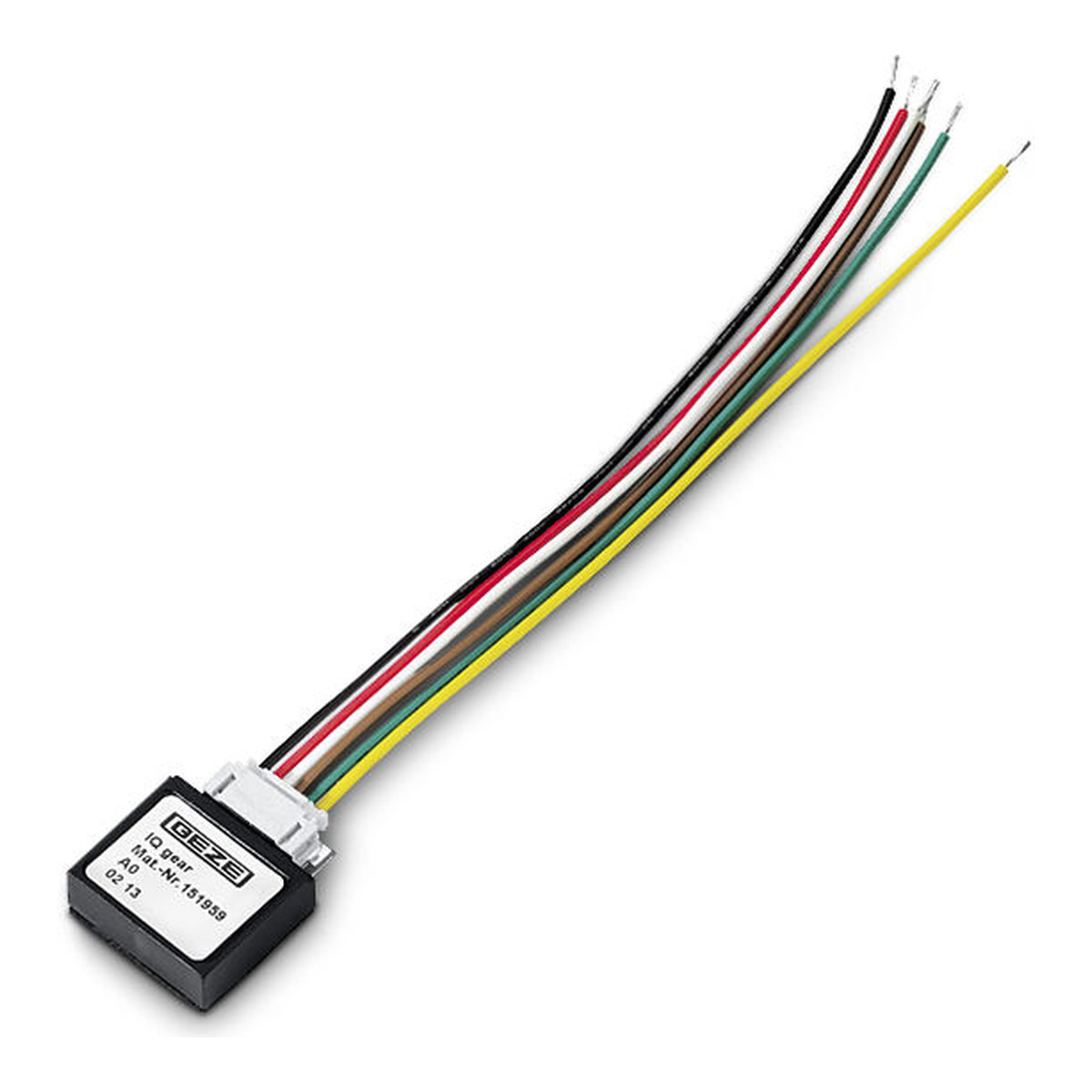

GEZE IQ gear Tasterschnittstelle für IQ windowdrive
- Schnittstelle zwischen Lüftertaster, Netzteil und Antrieb
- Für Slimchain, Powerchain und E 250 NT im Lüftungsbetrieb
- Bis zu 10 Antriebe in einer Gruppe
- Taster oder potenzialfreie Kontakte, Auf/Stopp/Zu
Produktbeschreibung
Das GEZE IQ gear verbindet einen Lüftertaster und ein 24-V-Standardnetzteil mit den Fensterantrieben der Reihe IQ windowdrive: GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT. Es wandelt die Schaltsignale des Tasters in eine Analogspannung, die die Antriebssteuerungen auswerten — je nach Antriebskonfiguration als Öffnen, Schließen oder Stopp.
Angesteuert wird manuell über einen Taster oder automatisch über potenzialfreie Kontakte. Ein IQ gear steuert bis zu 10 Antriebe in einer Gruppe. Die vergossene Platine passt in eine Schalterdose, eine Abzweigdose oder ins Netzteilgehäuse.
Einsatzbereich
- Lüftungsbetrieb von IQ-windowdrive-Antrieben mit 24-V-Standardnetzteil
- Ansteuerung über Lüftertaster oder über potenzialfreie Kontakte, z. B. einen Funkempfänger
- Ein Netzteil für eine Gruppe, mehrere Netzteile für eine Gruppe oder ein Netzteil für mehrere Gruppen
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Versorgungsspannung | 24 V DC (20–30 V) |
| Stromaufnahme | max. 12 mA |
| Ausgangssignal | 6–18 V ±5 %: Stopp 6 V, Auf 12 V, Zu 18 V |
| Antriebe je IQ gear | bis zu 10 in einer Gruppe |
| Abmessungen | 29 × 25 × 8 mm |
| Ausführung | Platine mit Verguss, selbstklebende Rückseite |
| Anschluss | Litzen 0,25 mm², ca. 150 mm |
| Umgebungstemperatur | -10 bis 60 °C |
Elektrischer Anschluss
- Aderfarben: gelb = ZU, grün = AUF, braun = COM, weiß = Signal, rot = +24 V, schwarz = GND
- Am Antrieb: 24 V A = +24 V, 24 V B = GND, Signalleitung mit 6 / 12 / 18 V
- Je Gruppe höchstens ein rastender Schalter, Taster auch mehrere
- Antriebsparametrierung: Standard „Tasterbetrieb mit Selbsthaltung“, optional „Schalterbetrieb/Totmann“
- Netzanschluss und Schutzleiterprüfung durch eine Elektrofachkraft nach VDE 0100 Teil 610
Systemaufbau

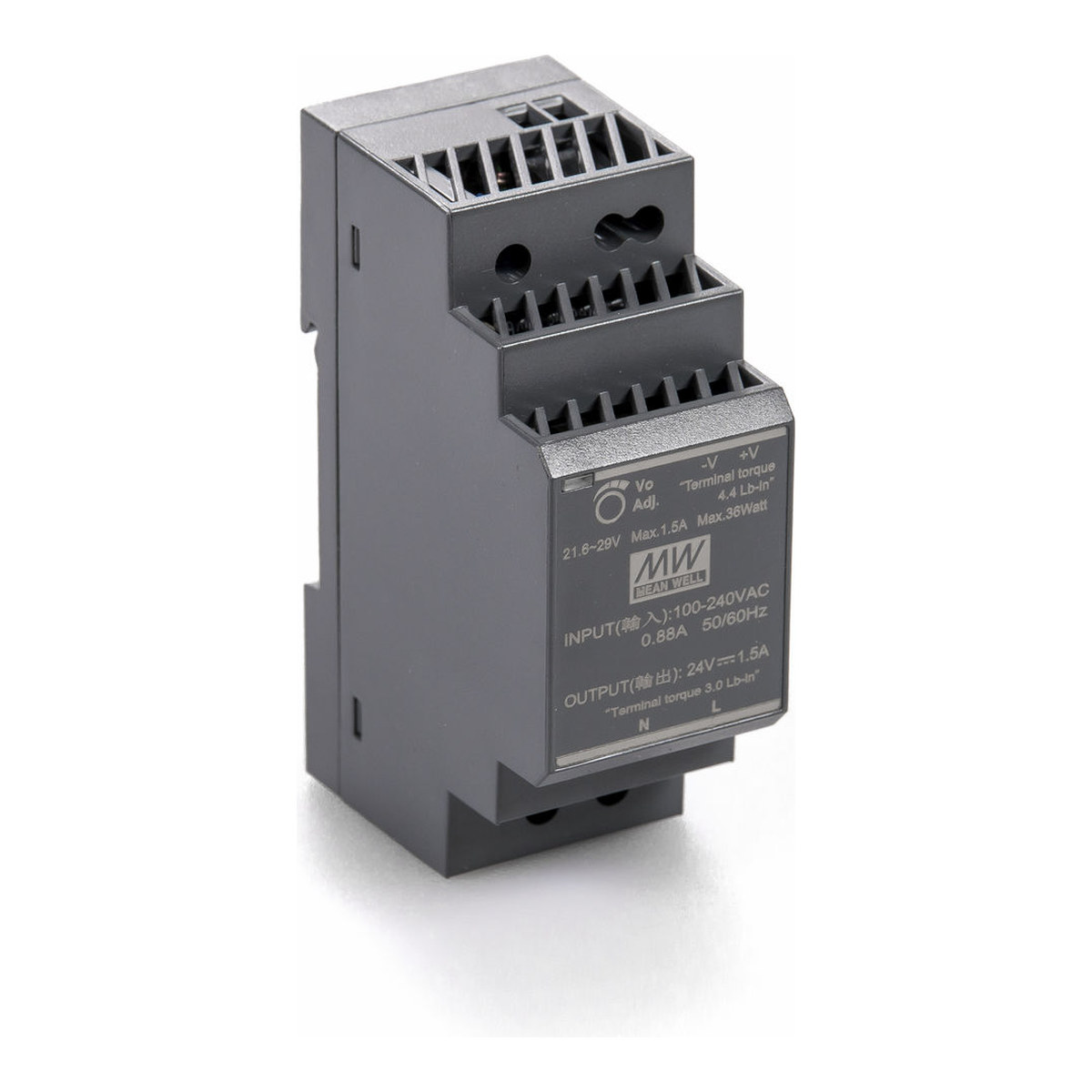

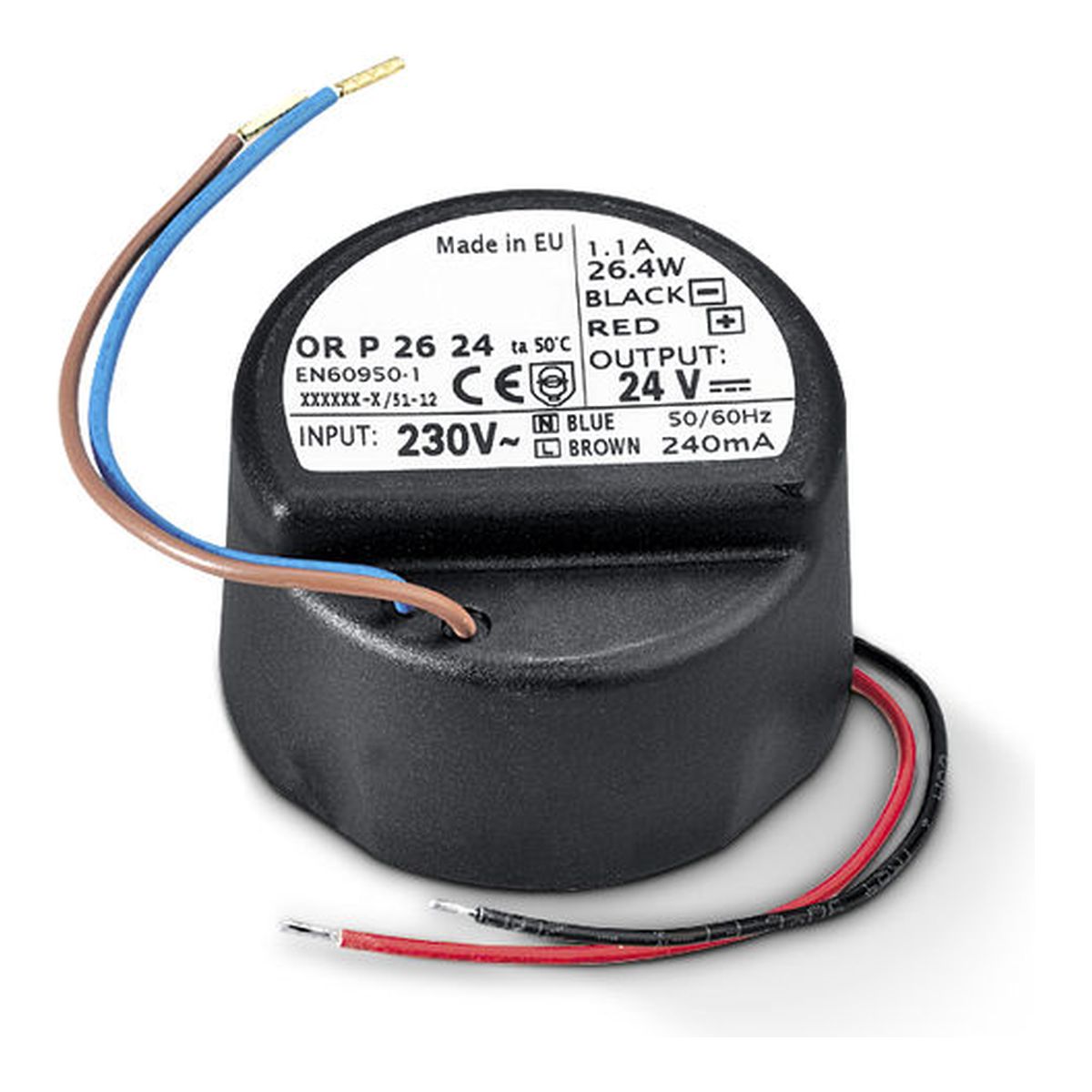

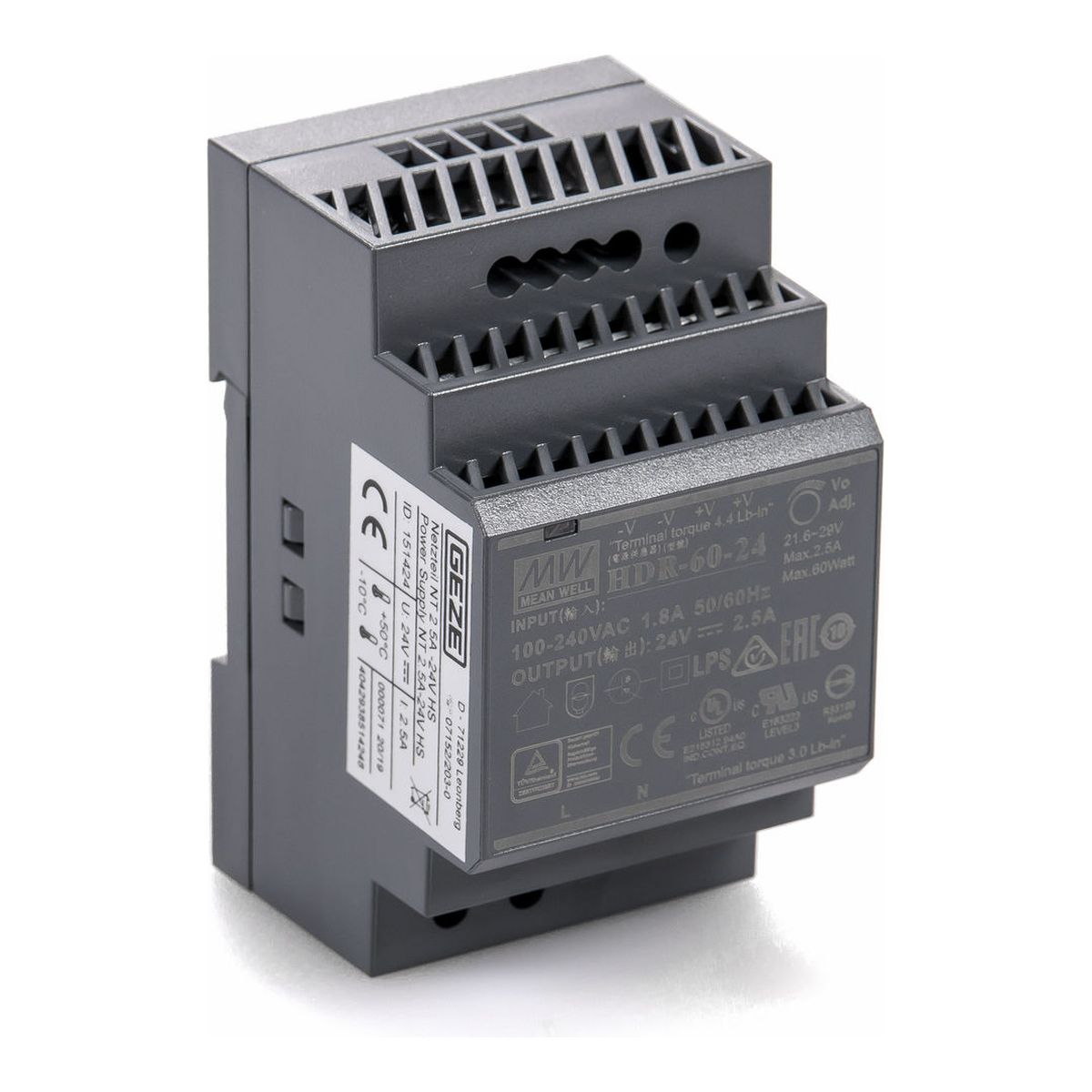

- Netzteil: GEZE Netzteil NT 1,1 A-24 V UP, GEZE Netzteil NT 1,5 A-24 V HS, GEZE Netzteil NT 2,5 A-24 V HS oder GEZE Netzteil NT 6,25 A-24 V HS — Größe nach Anzahl und Strombedarf der Antriebe

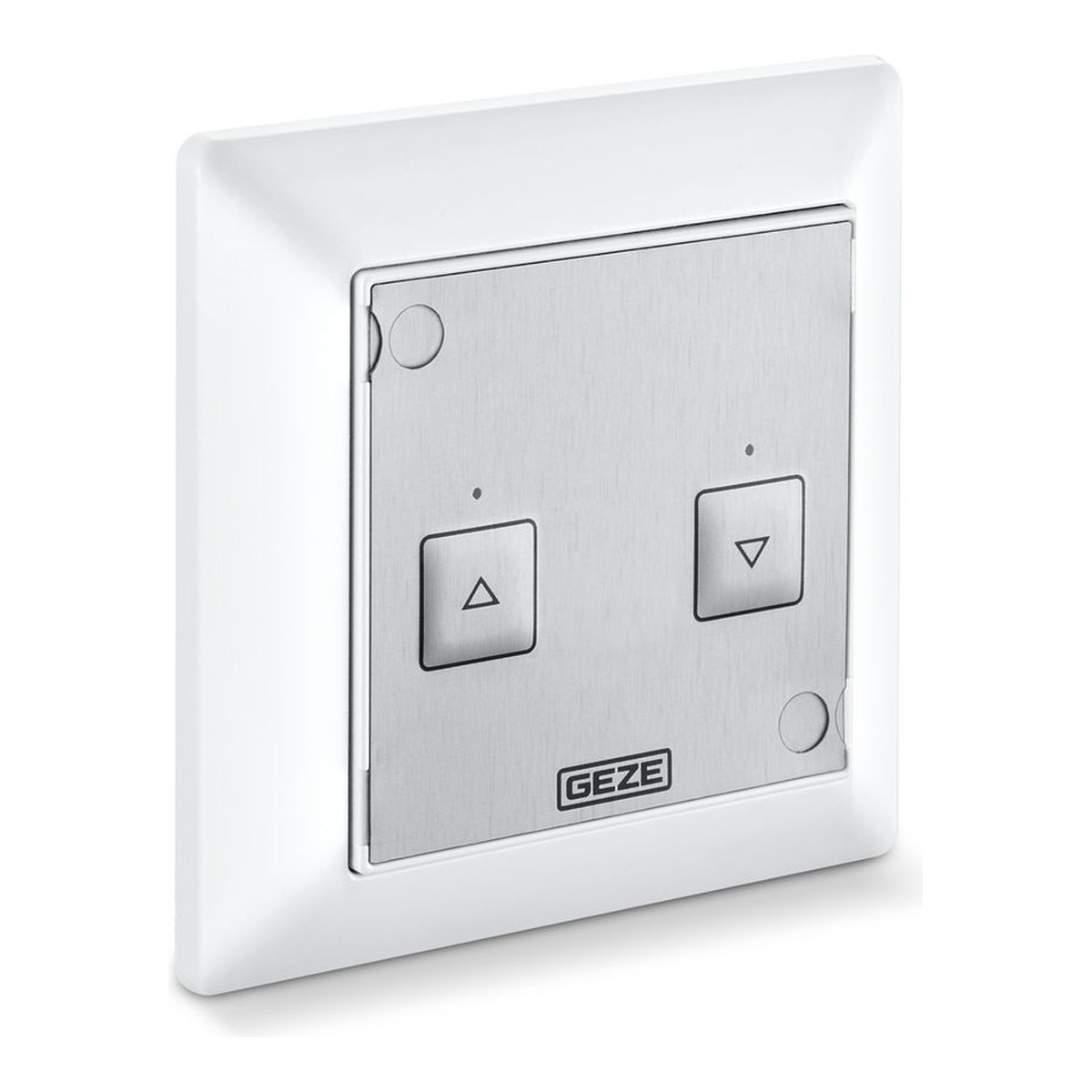

- Taster: GEZE Lüftertaster LTA-24-AZ (Standardlösung, ohne Nutzung der LEDs) oder GEZE Lüftertaster/Lüfterschalter LTA-LSA (als Taster ohne Stoppfunktion)
- Funk: GEZE Funkempfangsmodul WRM-24 oder GEZE Funkempfangsmodul WRM-24B am Eingang des IQ gear
- Absicherung der Schließkanten: GEZE IQ box Safety
- Wandmontage von Netzteil und IQ gear: GEZE Aufputzgehäuse
Häufige Fragen
Wie viele Antriebe steuert ein IQ gear?
Bis zu 10 Antriebe in einer Gruppe.
Wo wird das IQ gear eingebaut?
In eine Schalterdose, eine Abzweigdose oder ins Netzteilgehäuse. Die Platine ist vergossen und hat eine selbstklebende Rückseite.
Welche Netzteile passen zum IQ gear?
Laut GEZE-Datenblatt die Netzteile NT 1,1 A-24 V UP, NT 1,5 A-24 V HS, NT 2,5 A-24 V HS und NT 6,25 A-24 V HS.
