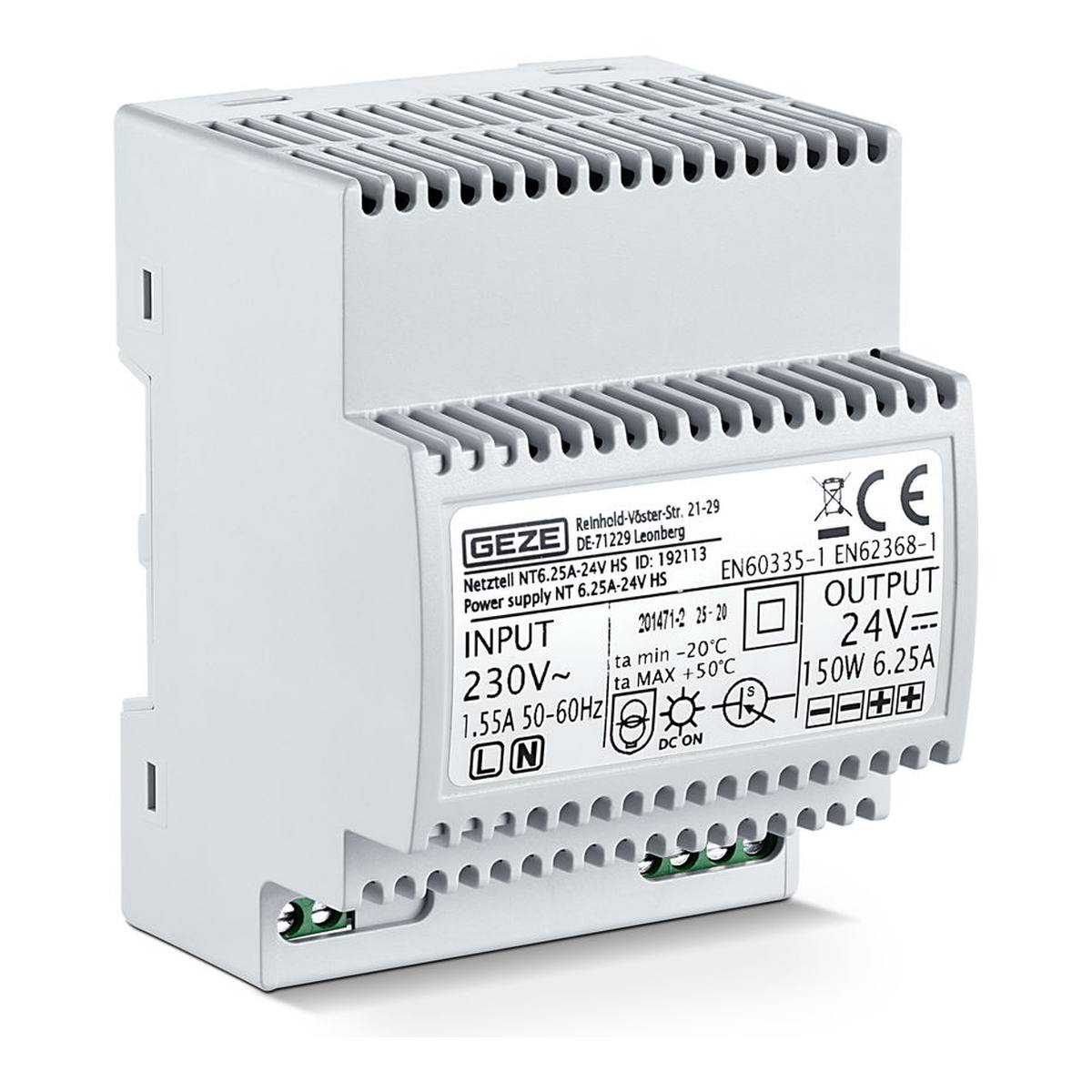

GEZE Netzteil NT 6,25 A-24 V HS
- 24 V DC, max. 6,25 A, 150 W
- Hutschiene, 4 TE
- Für Slimchain, Powerchain und E 250 NT mit IQ gear
- Fenster je Netzteil: GEZE-Tabelle unten
Produktbeschreibung
Das GEZE Netzteil NT 6,25 A-24 V HS versorgt 24-V-Fensterantriebe und -Steuerungen aus dem 230-V-Netz. Es sitzt auf einer 35-mm-Hutschiene und belegt 4 Teilungseinheiten — im Schaltschrank oder im GEZE Aufputzgehäuse auf der Wand.
Für die 24-V-Antriebe der Reihe IQ windowdrive (GEZE Slimchain 24 V DC, GEZE Powerchain, E 250 NT) braucht die Lüftung ein Netzteil, ein GEZE IQ gear und einen Lüftertaster. Welche Netzteilgröße passt, hängt vom Strombedarf der Antriebe und ihrer Aufteilung in Gruppen ab; die Tabelle unten zeigt die GEZE-Zuordnung.
Einsatzbereich
- Lüftungssteuerung mit 24-V-Fensterantrieben der Reihe IQ windowdrive
- Versorgung von 24-V-Steuerungen und Schnittstellen wie IQ gear, IQ box KNX oder IQ box Safety
- Einbau auf 35-mm-Hutschiene im Schaltschrank oder im Aufputzgehäuse
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Eingang | 230 V |
| Ausgang | 24 V DC |
| Ausgangsstrom | max. 6,25 A |
| Leistung | 150 W |
| Abmessungen (B × H × T) | 72 × 95 × 66,5 mm |
| Bauform | Hutschiene, 4 TE |
| Material / Farbe | Kunststoff, grau |
| Schutzart | IP20 |
| Ausgangsspannung laut Prospekt | 24 V ±3 % |
| Betriebstemperatur | -10 bis 50 °C |
Elektrischer Anschluss
- Anschluss über Schraubklemmen, 2,5 mm²
- Den Kabelquerschnitt zwischen Antrieb und Netzteil berechnet GEZE nach der Formel (Kabellänge × Gesamtstrom der Antriebe) / 73 — bei 24 V und langer Zuleitung beugt ein ausreichender Querschnitt dem Spannungsabfall vor.
- Den Anschluss an die Netzspannung führt eine Elektrofachkraft aus.
Wie viele Fenster je Netzteil?
GEZE gibt für Lüftungsanwendungen an, wie viele Fenster ein Netzteil versorgt (SO = Solo, SY = Syncro). Für dieses Netzteil:
| Öffnungssystem | Fenster je Netzteil |
|---|---|
| Slimchain SO | 6 |
| Slimchain SO + Power lock | 4 |
| Slimchain SY | 3 |
| Slimchain SY + Power lock | 3 |
| Slimchain SY3 | 2 |
| Slimchain SY3 + Power lock | 2 |
| Powerchain SO | 4 |
| Powerchain SO + Power lock | 4 |
| Powerchain SY | 2 |
| Powerchain SY + Power lock | 2 |
| Powerchain SY3 | 1 |
| Powerchain SY3 + Power lock | 1 |
| E 250 NT SO | 6 |
| E 250 NT SO, Hub 500 | 5 |
| E 250 NT SO + Power lock | 4 |
| E 250 NT SY | 3 |
| E 250 NT SY, Hub 500 | 2 |
| E 250 NT SY + Power lock | 3 |
| E 250 NT SY3 | 2 |
| E 250 NT SY3, Hub 500 | 1 |
Passende GEZE Komponenten
- Antriebe: GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT, im Lüftungsbetrieb über das GEZE IQ gear
- Taster am IQ gear: GEZE Lüftertaster LTA-24-AZ oder GEZE Lüftertaster/Lüfterschalter LTA-LSA
- Verriegelung: GEZE Power lock — eigene Zeilen „+ Power lock“ in der Tabelle
- Gehäuse für die Wandmontage: GEZE Aufputzgehäuse
- Busanbindung und Absicherung: GEZE IQ box KNX, GEZE IQ box Safety
Häufige Fragen
Wie viele Fenster versorgt das Netzteil NT 6,25 A-24 V HS?
Laut GEZE-Tabelle für Lüftungsanwendungen bis zu 6 Fenster mit Slimchain oder E 250 NT im Solobetrieb und 4 mit Powerchain; Syncro-Fenster: 3 mit Slimchain, 2 mit Powerchain.
Braucht das Netzteil NT 6,25 A-24 V HS ein IQ gear?
Für die Lüftung mit IQ-windowdrive-Antrieben ja: GEZE nennt Netzteil, IQ gear und Lüftertaster als nötige Bausteine.
