GEZE IQ box KNX
306,31 €*
inkl. MwSt
257,40 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
GEZE IQ box KNX — Fensterantriebe im KNX-Gebäudebus
- KNX-Schnittstelle für Slimchain, Powerchain, E 250 NT und Power lock
- Je Fenster eine Box: bis 4 Antriebe und 2 Verriegelungsantriebe
- Positionen fahren, Status melden, Zeit- und Spaltlüften
- Hutschiene (164437) oder Unterputz (164443)
Produktbeschreibung
Die GEZE IQ box KNX bindet die 24-V-Fensterantriebe der Reihe IQ windowdrive — GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT — sowie den Verriegelungsantrieb GEZE Power lock direkt in den KNX-Gebäudebus ein. Sie greift auf die Intelligenz der Antriebe zu: Die Fenster fahren auf Sollpositionen, melden ihre Position und ihren Zustand an die Gebäudeleittechnik und lassen sich mit Sensoren für Luftqualität, Regen und Wind vernetzen.
Je Fenster wird eine IQ box KNX gebraucht, auch bei Syncro-Fenstern und mit Verriegelungsantrieben; sie vernetzt bis zu vier Fensterantriebe und zwei Verriegelungsantriebe. Zwei Eingänge nehmen einen Lüftertaster direkt auf oder dienen als Bus-Eingänge. Die Box arbeitet nur mit IQ-windowdrive-Antrieben ab Software 3.0.
Einsatzbereich
- Kontrollierte natürliche Lüftung im Fassaden- und Dachbereich
- Einbindung automatisierter Fenster in KNX-Gebäudesysteme
- Nachrüstung und Erweiterung je nach Planungsstand
Ausführungen
| Artikel | Ausführung | Montage | Abmessungen |
|---|---|---|---|

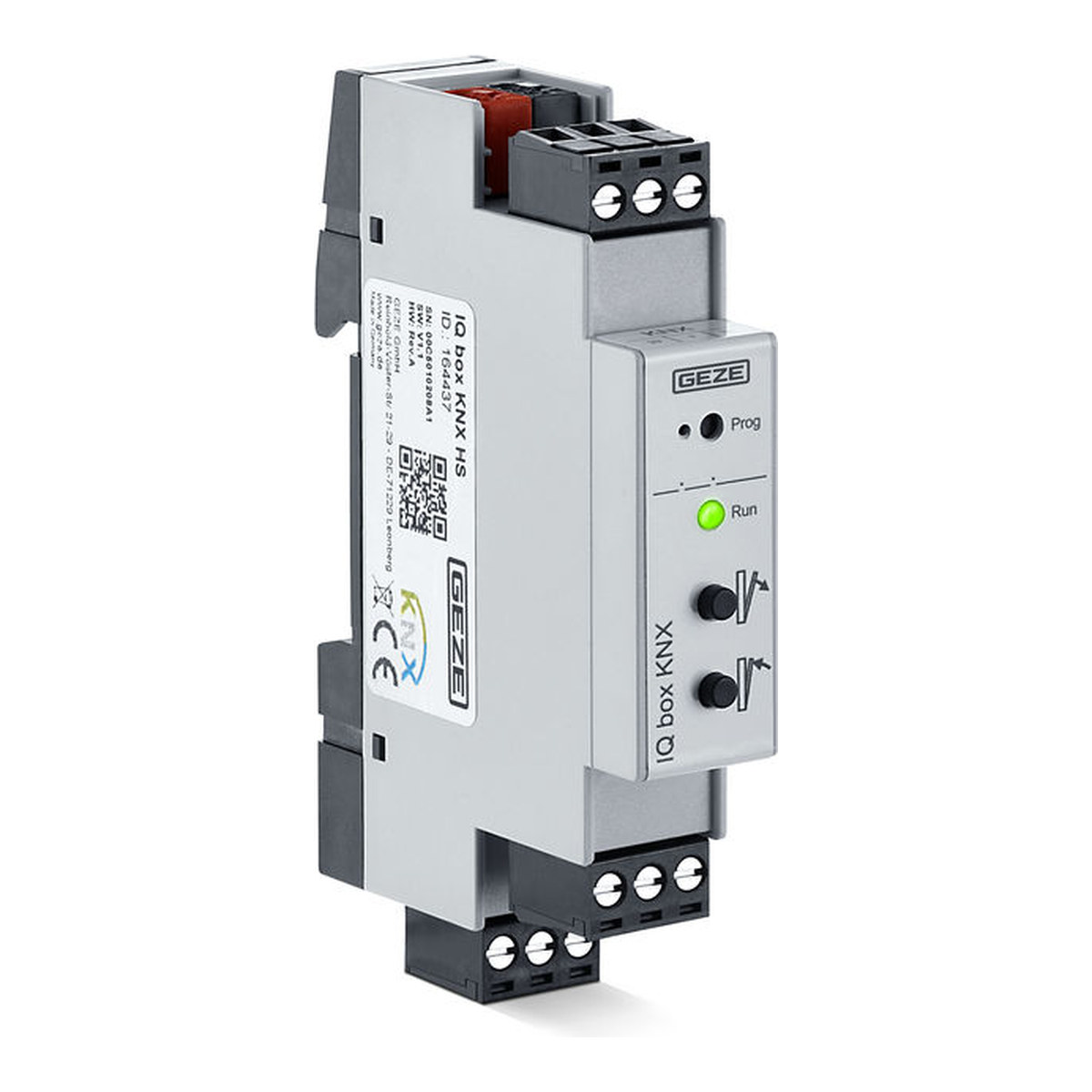

| 164437 | IQ box KNX HS | TS35-Hutschiene, 1 TE (18 mm), im Aufputz- oder Unterputzgehäuse | 18 × 98 × 62 mm |
| 164443 | IQ box KNX UP | Unterputz-Geräte- oder Abzweigdose (DIN 49073) | 50 × 45 × 19 mm |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Versorgung Box und Antriebe | 24 V DC ± 25 % (SELV) |
| Eigenstromaufnahme | 0,02 A an 24 V, 5 mA am KNX-Bus |
| Busspannung | KNX 30 V DC (SELV) |
| Strom Antriebe | max. 6 A |
| Kabellänge | zum Taster max. 30 m, zum Fenster max. 50 m (Summe aller Antriebsleitungen) |
| Betriebstemperatur | -5 bis 70 °C |
| Schutzart / Schutzklasse | IP20 / III |
| Konfiguration | ETS ab Version 4.0, Produktdatenbank von GEZE |
KNX-Funktionen
| Funktion | Umfang |
|---|---|
| Fahrbefehle | Auf/Zu, Schritt/Stopp, Sollposition in %, Geschwindigkeit in %, Sperren |
| Statusmeldungen | Position in %, Geöffnet, Geschlossen, Nicht geschlossen, Wird geöffnet, Wird geschlossen, Zwischenposition |
| Lüften | Zeitlüften, Spaltlüften, Wind-Alarm, Regen-Alarm |
Elektrischer Anschluss
- Klemmen: KNX rot/schwarz, 24 V DC (+24 V / GND), Antriebsleitung A, B, S, L, Eingänge 32 (AUF), 33 (ZU) und COM
- Leiterquerschnitt max. 1,5 mm²; an der UP-Ausführung für Eingänge und Taster max. 0,5 mm²
- Bei mehreren Antrieben je Fenster eine zusätzliche Abzweigdose
- Tasten „Fenster AUF“ und „Fenster ZU“ an der Box für einen Probelauf, auch ohne programmiertes KNX-System
- Status-LED grün: Dauerlicht = in Ordnung, langsam blinkend = keine Kommunikation zum Antrieb, schnell blinkend = Versorgung verpolt
- Vor Bauschmutz und Wasser schützen; Netzanschluss durch eine Elektrofachkraft. Für KNX-Arbeiten setzt GEZE KNX-Fachkenntnisse voraus
Systemaufbau
- Netzteil nach Strombedarf der Antriebe: GEZE Netzteil NT 1,1 A-24 V UP, GEZE Netzteil NT 1,5 A-24 V HS, GEZE Netzteil NT 2,5 A-24 V HS, GEZE Netzteil NT 6,25 A-24 V HS
- Lüftertaster an den Eingängen: GEZE Lüftertaster LTA-24-AZ (nicht für 230 V) oder GEZE Lüftertaster/Lüfterschalter LTA-LSA
- Schließkantenabsicherung: GEZE IQ box Safety
- Gehäuse für die HS-Ausführung: GEZE Aufputzgehäuse
Häufige Fragen
Was unterscheidet IQ box KNX HS und IQ box KNX UP?
Die Bauform: Die HS-Ausführung (164437) sitzt auf der TS35-Hutschiene (1 TE, 18 mm) im Aufputz- oder Unterputzgehäuse, die UP-Ausführung (164443) in einer Unterputz-Abzweig- oder Elektronikdose. An der UP-Ausführung sind für Eingänge und Taster höchstens 0,5 mm² zulässig.
Mit welcher Antriebssoftware arbeitet die IQ box KNX?
Nur mit IQ-windowdrive-Antrieben ab Software 3.0.
Wie viele Antriebe verwaltet eine IQ box KNX?
Bis zu vier Fensterantriebe und zwei Verriegelungsantriebe — je Fenster wird eine IQ box KNX gebraucht.
| Spannung: | 24 V DC |
|---|
