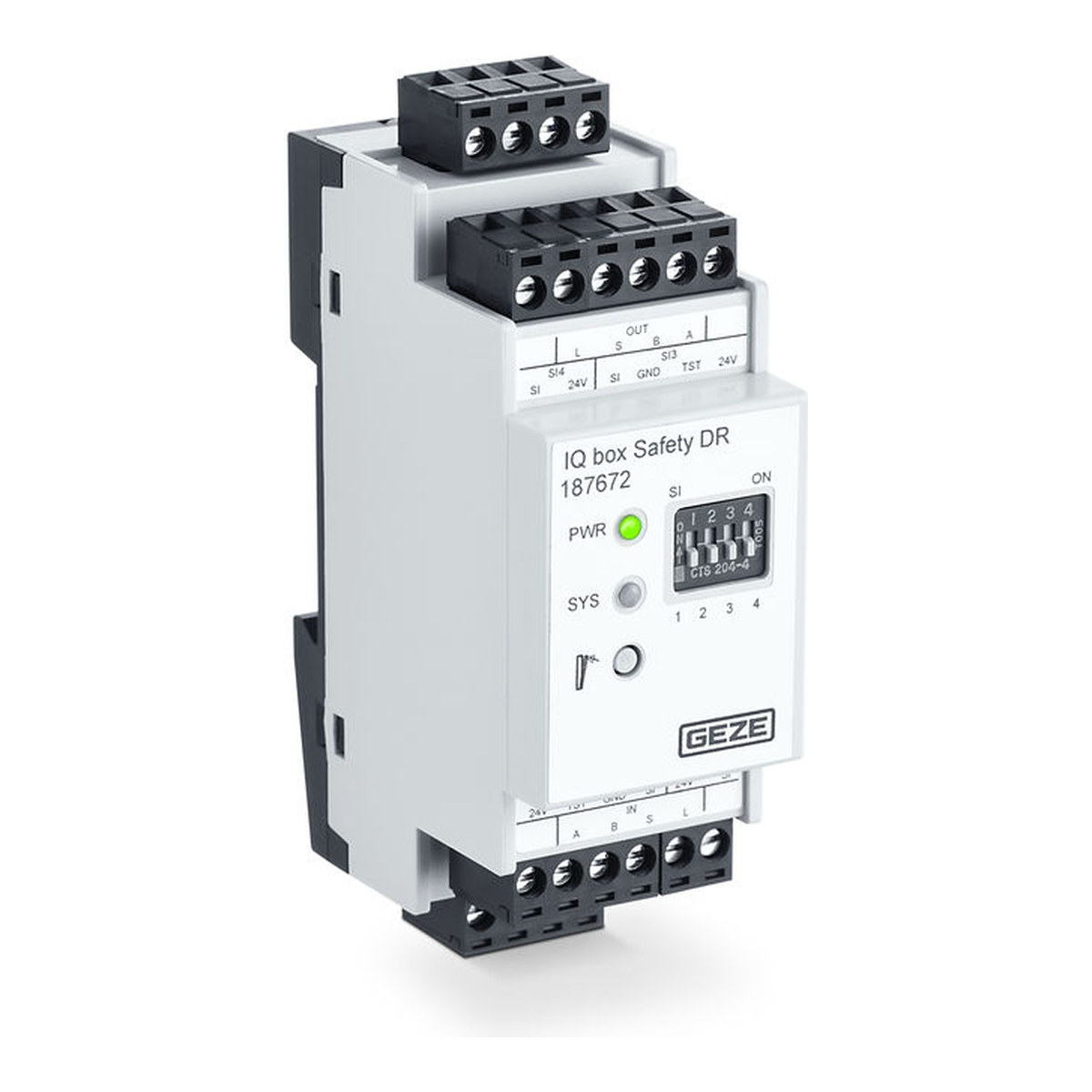

GEZE IQ box Safety

GEZE IQ box Safety — Schließkantenabsicherung für automatisierte Fenster

Produktbeschreibung

Die GEZE IQ box Safety sichert die Haupt- und Nebenschließkanten automatisierter Fenster ab: Erkennt ein angeschlossener Sensor einen Fremdkörper, wird das Fenster gestoppt oder die Schließbewegung umgekehrt. GEZE nennt den Fingerklemmschutz vor allem für Schulen und Kindergärten als Voraussetzung für automatisierte Lüftung.

Je Fenster wird eine IQ box Safety eingesetzt — auch bei Syncro-Fenstern und mit Verriegelungsantrieben, für bis zu vier Fensterantriebe und zwei Verriegelungsantriebe. Sie arbeitet mit den IQ-windowdrive-Antrieben GEZE Slimchain 24 V DC, GEZE Powerchain, E 250 NT und dem GEZE Power lock; deren Softwarestand muss V3.2 oder höher sein.

Einsatzbereich

• Natürliche Lüftung und Rauch- und Wärmeabzugsanlagen (RWA)
• Für alle Ansteuerungen: RWA-Zentrale, 24-V-Netzteil, GEZE IQ box KNX, GEZE IQ gear
• Absicherung nach Risikobeurteilung für kraftbetätigte Fenster (Maschinenrichtlinie)

Technische Daten

Sensoren und Anschluss

• 4 Sensoreingänge SI1–SI4: SI1 / SI3 vorparametriert für berührungslose Sensoren, SI2 / SI4 für Sicherheitsschaltleisten; nicht genutzte Eingänge per DIP-Schalter deaktivieren
• Freigegeben: Sicherheitsschaltleisten mit Abschlusswiderstand 4,5 kΩ bis 22 kΩ, berührungslose Sensoren GEZE GC 339+ und GC 342 (je max. 2 Stück)
• Werkseinstellung: SI1 / SI3 — Antrieb stoppt und setzt nach Freigabe den letzten Fahrbefehl fort; SI2 / SI4 — Antrieb stoppt und reversiert
• GC 339+ und GC 342 brauchen eine dauerhafte 24-V-Versorgung; im Umpolbetrieb an RWA-Zentrale oder Netzteil ist dafür ein zusätzliches Netzteil nötig
• Antriebsseite: Klemmen A, B, S, L; Sensoren je 24 V / TST / GND / SI
• Integrierte Taste zum manuellen Schließen im Servicefall; Parameter mit Service Terminal ST 220 anpassbar

Systemaufbau

• Ansteuerung: RWA-Zentrale wie GEZE THZ, 24-V-Netzteil wie GEZE Netzteil NT 1,5 A-24 V HS, GEZE IQ box KNX oder GEZE IQ gear
• Antriebe: GEZE Slimchain 24 V DC, GEZE Powerchain, E 250 NT; Verriegelung GEZE Power lock
• Parametrierung: GEZE Verbindungskabel IQ box Safety zum Inbetriebnahmekoffer
• Wandmontage: GEZE Aufputzgehäuse
• Im RWA-Betrieb darf die AUF-Richtung nicht abgesichert werden; müssen Fenster im Alarm schließen (RWA ZU), nicht die ZU-Richtung

Inbetriebnahme und Prüfung

• Vor dem Einsatz eine Risikoanalyse nach Maschinenrichtlinie 2006/42/EG; GEZE stellt eine Sicherheitsanalyse für kraftbetätigte Fenster als Leitfaden bereit
• Alle Schließkanten unter Realbedingungen mit einem Prüfkörper nach EN 60335-2-103 prüfen, im AUF/ZU- und im RWA-Betrieb
• Bei berührungslosen Sensoren empfiehlt GEZE einen Abstand zur bauseitigen Begrenzung unter 300 mm und eine Überdeckung des Gefahrenbereichs über 500 mm
• Absicherung dokumentieren und an den Betreiber übergeben; GEZE empfiehlt eine jährliche Wartung
