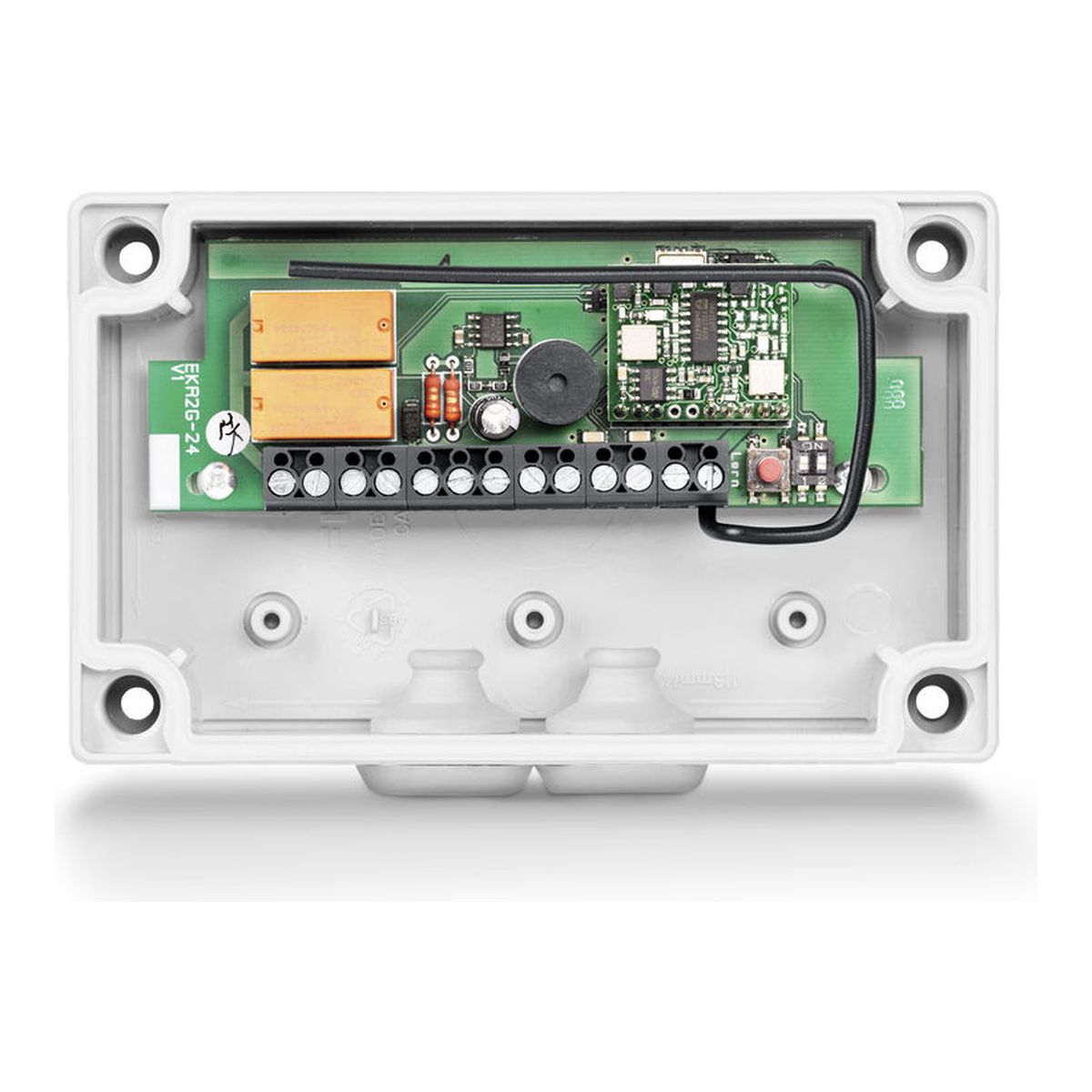

GEZE Funkempfangsmodul WRM-24B
143,04 €*
inkl. MwSt
120,20 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
GEZE Funkempfangsmodul WRM-24B für 24-V-Fensterantriebe
- Funkempfänger 24 V DC, Aufputz
- An RWA-Zentrale oder IQ gear, 2 potenzialfreie Relais
- Bis zu 85 Sender, Rolling-Code
- Eigenes 24-V-Netzteil erforderlich
Produktbeschreibung
Das GEZE Funkempfangsmodul WRM-24B empfängt die Befehle der Funksender GEZE WTH Funkhandsender und GEZE Funksendemodul WTM und gibt sie über zwei potenzialfreie Relaiskontakte weiter. Vorhandene Schalter und Taster lassen sich an den Eingängen ergänzen oder ersetzen.
Bei 24-V-Fensterantrieben sitzt das Modul vor der Steuerung: am Lüftertaster-Eingang einer RWA-Zentrale wie der GEZE THZ oder am GEZE IQ gear für GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT. Die Relais schalten 100 mA bei 48 V — ein Antrieb wird nicht direkt angeschlossen. Das Modul braucht ein eigenes 24-V-Netzteil und darf wegen des Notstrombetriebs nicht akkugepuffert aus der RWA-Zentrale versorgt werden.
Einsatzbereich
- Funkbedienung der Lüftung an RWA-Zentralen (Lüftertaster-Eingang AUF/ZU)
- Funkbedienung von IQ-windowdrive-Antrieben über das IQ gear
- Ansteuerung von GEZE Automatiktüranlagen
- Aufputzmontage, auch im geschützten Außenbereich
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Betriebsspannung | 24 V DC |
| Stromaufnahme Standby | 12,5 mA |
| Ausgänge | 2 potenzialfreie Relaiskontakte, je 100 mA / 48 V |
| Eingänge | In1 / In2 für vorhandene Taster |
| Anschluss | Schraubklemmen |
| Funk | 433-MHz-Band, Rolling-Code |
| Reichweite | ca. 30 m im Gebäude |
| Funksender je Modul | bis 85 |
| Abmessungen (B × H × T) | 130 × 80 × 35 mm |
| Montage | Aufputz (geschützter Außenbereich) |
| Schutzart | IP54 |
| Farbe | weiß |
| Betriebstemperatur | 0 bis 50 °C |
Anschluss und Betriebsart
- Betriebsart vor dem Einlernen per DIP-Schalter einstellen
- Ohne Selbsthaltung (DIP1 OFF, DIP2 ON): Ansteuerung, solange die Funktaste gedrückt ist; das Signal fällt nach ca. 10 s ab — RWA-Zentrale bzw. Antrieb auf Totmannbetrieb stellen
- Mit Selbsthaltung (DIP1 ON, DIP2 ON): Dauersignal, fällt nach 10 Minuten ab
- Am IQ gear: gelb = ZU, grün = AUF, braun = COM
- Versorgung über ein separates 24-V-Netzteil, z. B. GEZE Netzteil NT 1,5 A-24 V HS
Funk und Einlernen
- Verschlüsselte Übertragung mit Rolling-Code, bis zu 74 Trillionen Codekombinationen
- Funksender werden am Empfänger über die Lerntaste eingelernt — aus Sicherheitsgründen nur in den ersten 5 Minuten nach dem Einschalten der Betriebsspannung. Nach 1 s Tastendruck piept das Modul; innerhalb von 30 s die AUF-Taste, danach die ZU-Taste am Sender drücken, jede Zuordnung wird mit einem langen Ton bestätigt. Bis zu 85 Sender je Empfänger; Löschen nur gesamt (Lerntaste ca. 10 s).
Passende GEZE Komponenten
- Sender: GEZE WTH Funkhandsender, GEZE Funksendemodul WTM (z. B. im GEZE Lüftertaster LTA-24-AZ)
- Ansteuerung: GEZE THZ, GEZE IQ gear
- Für 230-V-Antriebe stattdessen: GEZE Funkempfangsmodul WRM-230 oder GEZE Funkempfangsmodul WRM-230B
Häufige Fragen
Wo wird das Funkempfangsmodul WRM-24B montiert?
Auf Putz, im Gehäuse mit Schutzart IP54 — auch im geschützten Außenbereich. Für die Unterputzdose gibt es das WRM-24.
Wie wird das Funkempfangsmodul WRM-24B angeschlossen?
An den Lüftertaster-Eingang einer RWA-Zentrale oder an das IQ gear — nicht direkt an den Antrieb: Die beiden Relaiskontakte schalten 100 mA bei 48 V. Am IQ gear gilt gelb = ZU, grün = AUF, braun = COM. Das Modul braucht ein eigenes 24-V-Netzteil und darf wegen des Notstrombetriebs nicht akkugepuffert aus der RWA-Zentrale versorgt werden.
