Locinox Montagebügel für MAMMOTH180-2 an Rundprofilen 33-58 mm
74,86 €*
inkl. MwSt
62,91 €
zzgl. MwSt
Lieferzeit: 5-10 Werktage
Locinox Montagebügel für MAMMOTH180-2 an Rundprofilen 33-58 mm
Zubehörteil aus dem Torschließer-Programm von Locinox, ausgelegt für den Locinox MAMMOTH180-2. Bestellcode beim Hersteller: CLB-MAMMOTH180-2.
Kurz & knapp
- Montagebügel, um den MAMMOTH180-2 an runden Profilen zu befestigen
- Für Torprofile Ø 33–58 mm an Pfosten Ø 45–113 mm
- Spalt zwischen Tor und Pfosten 30–50 mm
- Bohrlehre und Halterungen für das DINO-Torband im Set
- Montagehalterungen aus eloxiertem Aluminium
Wofür dieses Teil gebraucht wird

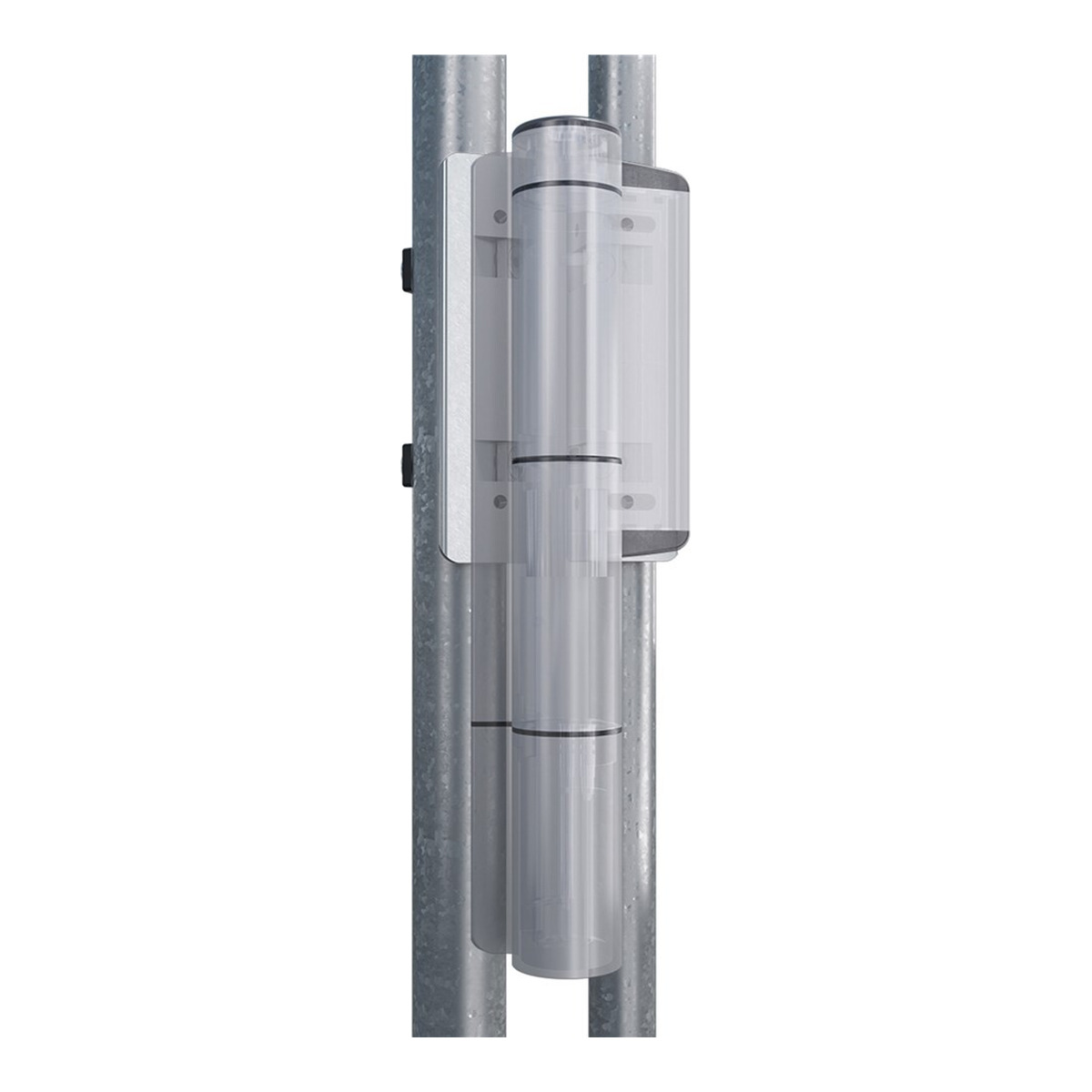

Der Locinox MAMMOTH180-2 wird bündig auf eine ebene Fläche geschraubt. Bei Toren aus Rundrohr fehlt diese Fläche an Torrahmen und Pfosten. Die Aluminiumhalterungen werden zwischen Torschließer und Pfosten montiert und schaffen die Auflage – für den Schließer ebenso wie für das DINO-Torband. Die Bohrlehre gibt die Bohrpunkte vor, alle Befestigungsmaterialien sind enthalten.
Der Bügel ist der Nachfolger des CLB-MAMMOTH (P00004465), den Locinox für die erste MAMMOTH-Generation geführt hat und nicht mehr anbietet.
Typische Einsatzfälle

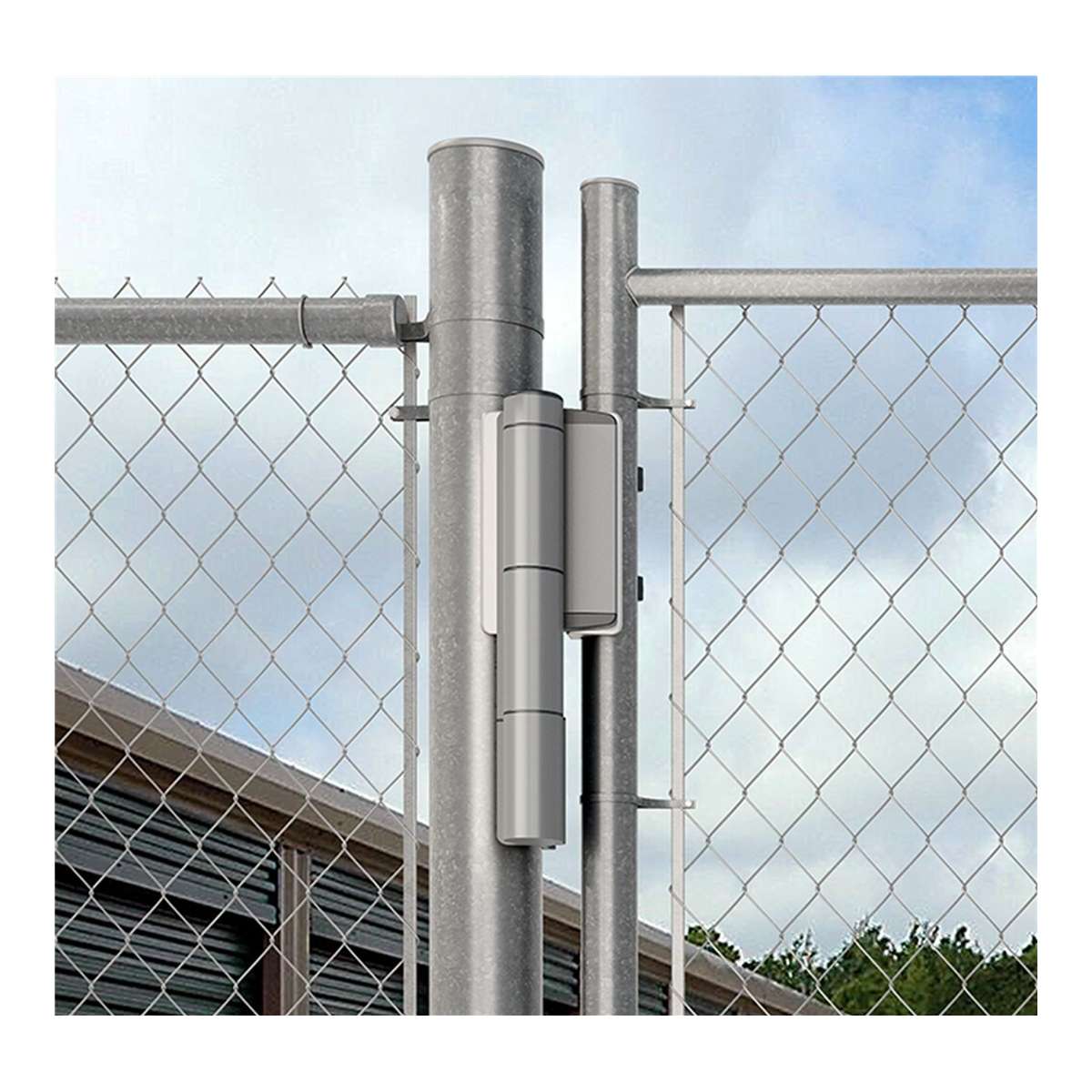

Locinox ordnet den Bügel den Maschendrahtzaunadaptern zu. Gebraucht wird er, wo Torrahmen und Pfosten aus Rundrohr bestehen, etwa bei Toren in Maschendrahtzaun-Anlagen. Der MAMMOTH180-2 selbst ist für Tore von 900 bis 1500 mm Breite und bis 150 kg ausgelegt.
Technische Daten
| Passend für | Locinox MAMMOTH180-2 |
| Torprofil | Ø 33–58 mm (rund) |
| Pfosten | Ø 45–113 mm (rund) |
| Spalt Tor–Pfosten | 30–50 mm |
| Material | eloxiertes Aluminium |
| Befestigung | M8-Schrauben, Länge nach Rohrdurchmesser |
| Lieferumfang | Halterungen für MAMMOTH180-2 und DINO-Torband · Bohrlehre · alle Befestigungsmaterialien |
| Artikelnummer Locinox | P00022238 (CLB-MAMMOTH180-2) |
Passt zu
| Torschließer | Locinox MAMMOTH180-2 |
| Torband | DINO-Torband des MAMMOTH180-2 (Halterungen im Set) |
| Torprofil | Ø 33–58 mm, rund |
| Pfosten | Ø 45–113 mm, rund |
| Nicht geeignet für | Maße außerhalb dieser Bereiche; für den TIGER gibt es einen eigenen Montagebügel |
Lieferumfang
- Montagehalterungen aus eloxiertem Aluminium für den MAMMOTH180-2
- Halterungen für das DINO-Torband
- Bohrlehre
- Alle Befestigungsmaterialien, darunter M8-Schrauben in 22, 30, 45, 70 und 100 mm Länge
Zur Montage
Welche Schraube gesetzt wird, hängt laut Montageanleitung vom Rohrdurchmesser ab:
| Rohr | Durchmesser | Schraube |
|---|---|---|
| Torrahmen | Ø 33–44 mm | M8 × 30 mm |
| Torrahmen | Ø 45–58 mm | M8 × 45 mm |
| Pfosten | Ø 45–64 mm | M8 × 45 mm |
| Pfosten | Ø 68–86 mm | M8 × 70 mm |
| Pfosten | Ø 95–113 mm | M8 × 100 mm |
Der Abstand zwischen Torrahmen und Pfosten muss 30 bis 50 mm betragen. Die Anleitung sieht Bohrungen mit Ø 5 mm und Ø 11 mm vor; angezogen wird mit Innensechskant 5 mm und Kreuzschlitz PH3.
Was Sie vor der Bestellung wissen sollten
Locinox nennt drei verbindliche Maße: das Torprofil Ø 33–58 mm, den Pfosten Ø 45–113 mm und einen Spalt von 30 bis 50 mm. Die Schraubentabelle der Montageanleitung führt für den Pfosten die Bereiche Ø 45–64, 68–86 und 95–113 mm; Zwischenmaße nennt sie nicht.
Die Maße weichen vom Vorgänger CLB-MAMMOTH ab (Torprofil Ø 35–48 mm, Pfosten Ø 48–102 mm, Spalt 30–53 mm). Wer nach dessen Angaben geplant hat, prüft sie gegen die neuen Bereiche.
Häufige Fragen
Welche Rohrdurchmesser deckt der Montagebügel CLB-MAMMOTH180-2 ab?
Torprofile von Ø 33 bis 58 mm und Pfosten von Ø 45 bis 113 mm, bei einem Spalt von 30 bis 50 mm zwischen beiden. Die Schraubenlänge richtet sich nach dem Durchmesser; die Tabelle im Abschnitt „Zur Montage“ zeigt die Zuordnung.
Was unterscheidet den CLB-MAMMOTH180-2 vom CLB-MAMMOTH?
Der CLB-MAMMOTH (P00004465) gehörte zur ersten MAMMOTH-Generation und wird von Locinox nicht mehr geführt. Sein Nachfolger CLB-MAMMOTH180-2 ist für den MAMMOTH180-2 ausgelegt und deckt andere Maße ab: Torprofil Ø 33–58 statt 35–48 mm, Pfosten Ø 45–113 statt 48–102 mm, Spalt 30–50 statt 30–53 mm.
Liegt dem Montagebügel CLB-MAMMOTH180-2 eine Bohrlehre bei?
Ja. Die Bohrlehre gehört zum Set, zusammen mit den Halterungen für das DINO-Torband und allen Befestigungsmaterialien.
Vor dem Kauf
Brauche ich zum Montagebügel CLB-MAMMOTH180-2 zusätzliches Befestigungsmaterial?
Nein. Locinox liefert alle Befestigungsmaterialien mit, darunter M8-Schrauben in mehreren Längen für die verschiedenen Rohrdurchmesser. Zusätzlich nötig ist der Torschließer MAMMOTH180-2 selbst.
