GEZE Power lock — Verriegelungsantrieb 24 V DC für Slimchain, Powerchain und E 250 NT
- Verriegelt einwärts öffnende Fenster automatisch über das Fenstergetriebe
- Für Slimchain, Powerchain und E 250 NT
- 600 N, bis zu sechs Verriegelungspunkte, 6 s Ver- und Entriegeln
- Im System geprüft nach EN 12101-2 (NRWG)
- Montageset Flügel oder Rahmen dazu bestellen
Produktbeschreibung
Der GEZE Power lock greift auf das Fenstergetriebe zu und verriegelt das Fenster automatisch; über eine elektronische Positionserkennung entriegelt er es vor dem Öffnen. GEZE nennt als Ziel hohe Anforderungen an Windbelastung, Schlagregendichtheit und Luftdichtheit sowie zusätzliche Sicherheit.

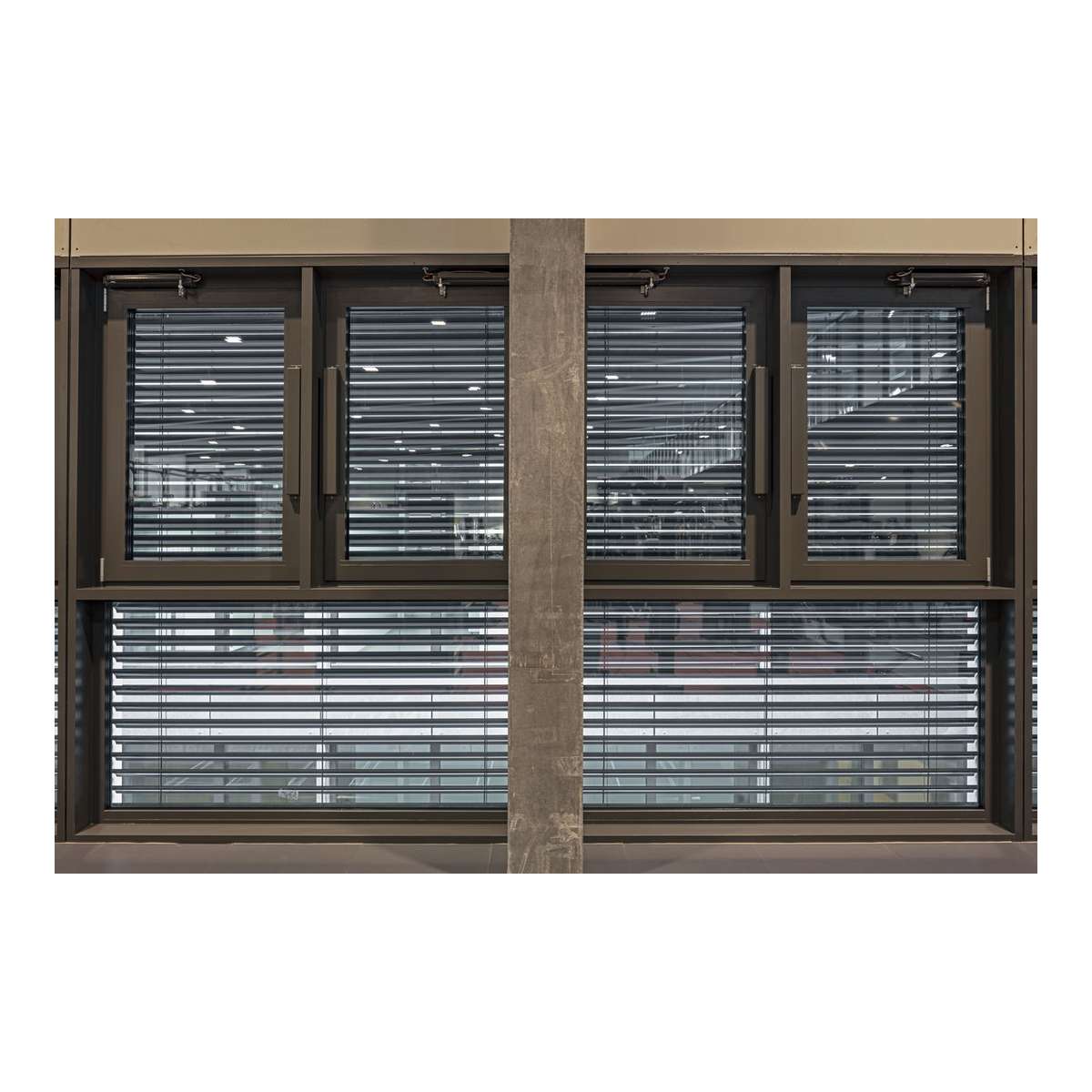

Er arbeitet mit den IQ-windowdrive-Antrieben GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT zusammen; GEZE gibt die Synchronisierung von bis zu zwei Power lock und vier IQ-windowdrive-Antrieben an. Eine elektronische Endlagenabschaltung schützt vor Fehlbedienung und Überlastung. Montiert wird er am Flügel oder am Rahmen, jeweils mit dem passenden Montageset.
Einsatzbereich
- Natürliche Lüftung, RWA und NRWG, im Abluft- und Zuluftsystem

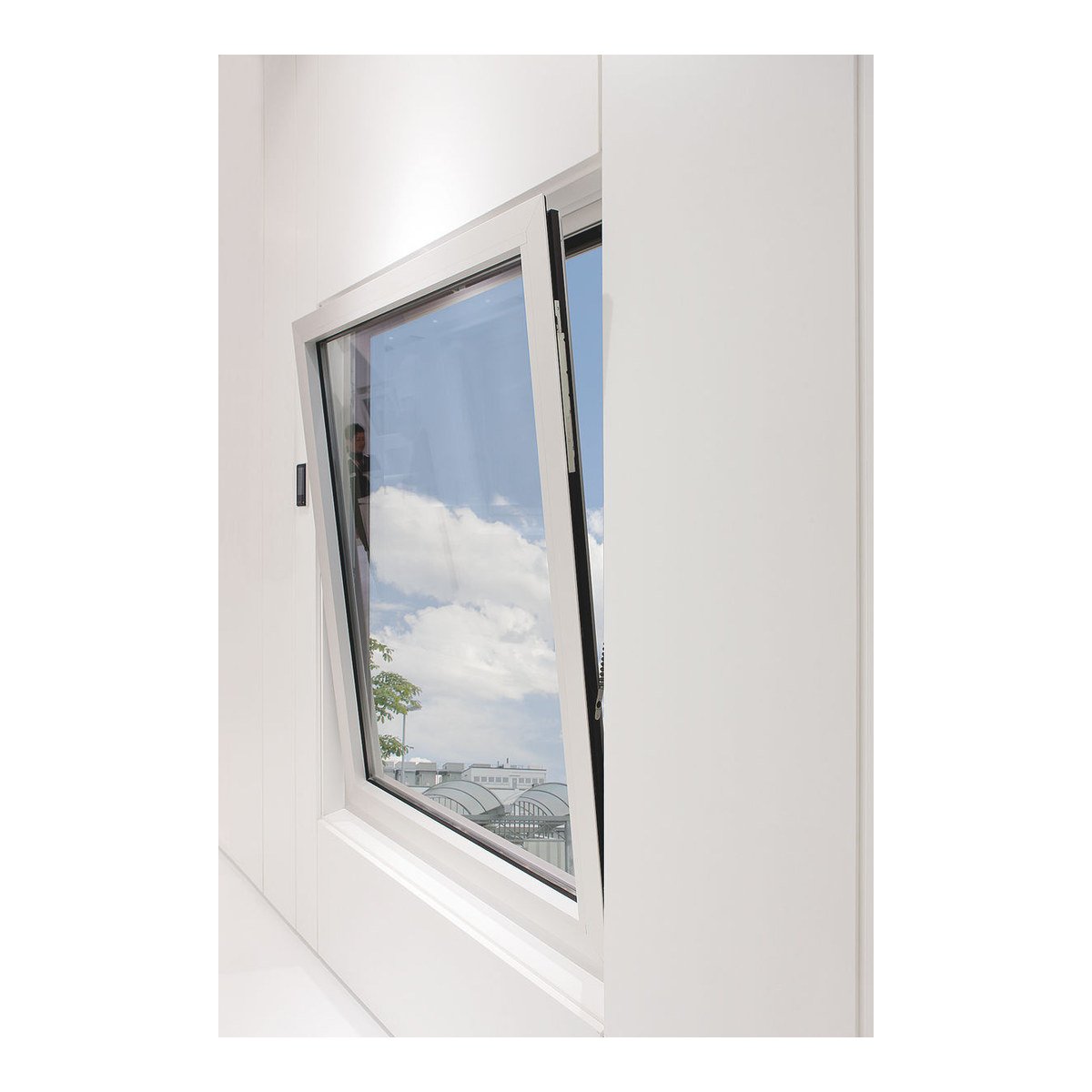

- Einwärts öffnende Kipp-, Dreh- und Klappfenster: Rahmen- oder Flügelmontage
- Einwärts öffnende Schwing- und Wendefenster: Rahmenmontage
- Holz-, Kunststoff- und Metallfenster; trockene Räume
Ausführungen
| Artikel | Farbe |
|---|---|
| 147021 | weiß RAL 9016 |
| 147020 | EV1 eloxiert |
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Betriebsspannung | 24 V DC ± 25 % (SELV) |
| Stromaufnahme / Leistung | 1,5 A / 36 W |
| Bereitschaft | 0,4 W |
| Zug- / Druckkraft | 600 N |
| Verriegelungspunkte | bis 6 |
| Ver- und Entriegelungszeit | 6 s |
| Abmessungen (L × H × T) | 430 × 34 × 36 mm |
| Anschlusskabel | 2 m, silikonummantelt, 4 × 0,75 mm²; Sonderlängen 5 m / 7,5 m |
| Einschaltdauer | 30 % |
| Schutzart / Schutzklasse | IP42 / III |
| Betriebstemperatur | -5 bis 70 °C |
| KNX | ja, über IQ box KNX |
Passende GEZE Komponenten
- Antriebe: GEZE Slimchain 24 V DC, GEZE Powerchain, E 250 NT

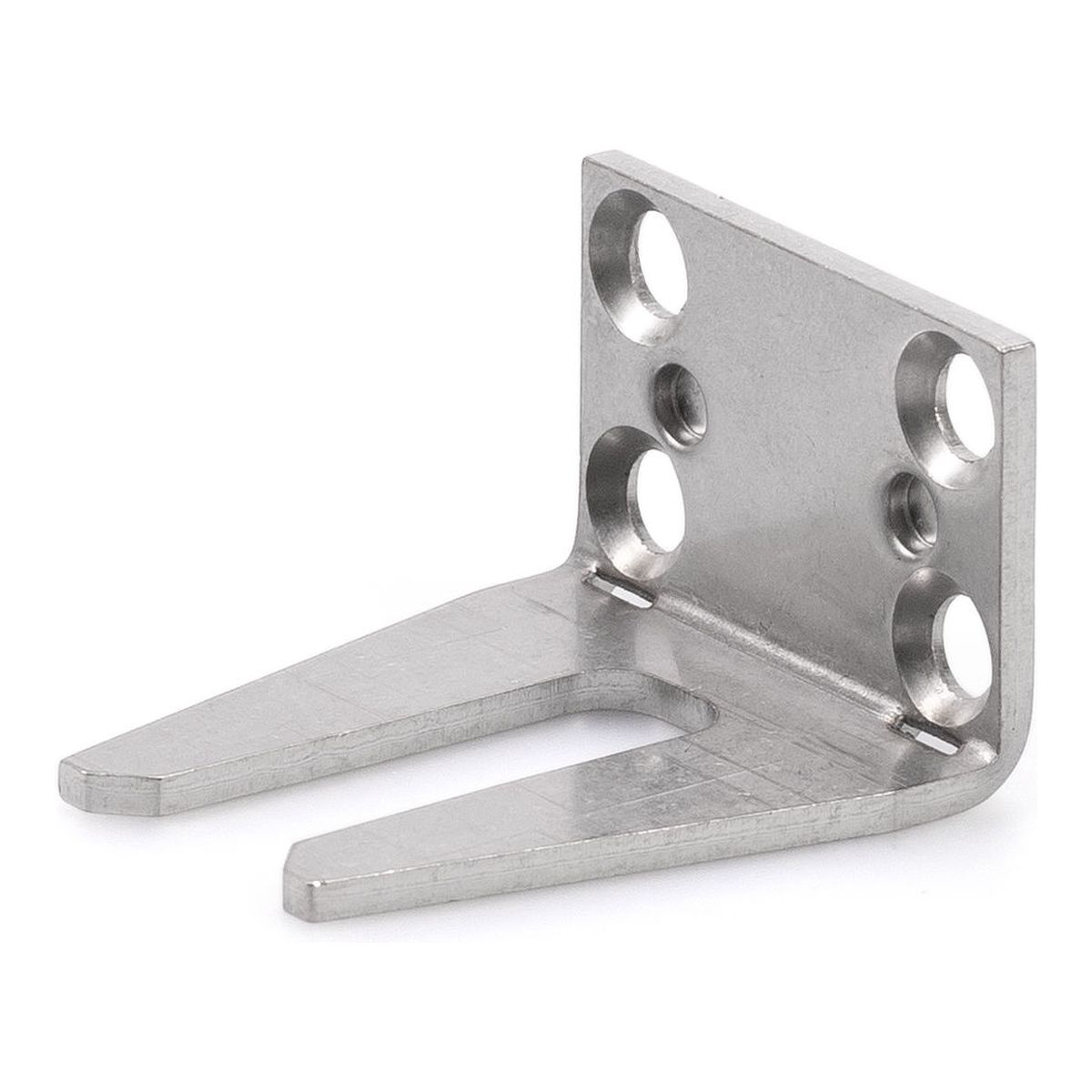

- Flügelmontage: GEZE Montageset-Flügel Power lock (Verriegelungsmaß 8,5 oder 11,5 mm) oder GEZE Montageset-Flügel Power lock für Holz- und Kunststofffenster (11,5 mm)

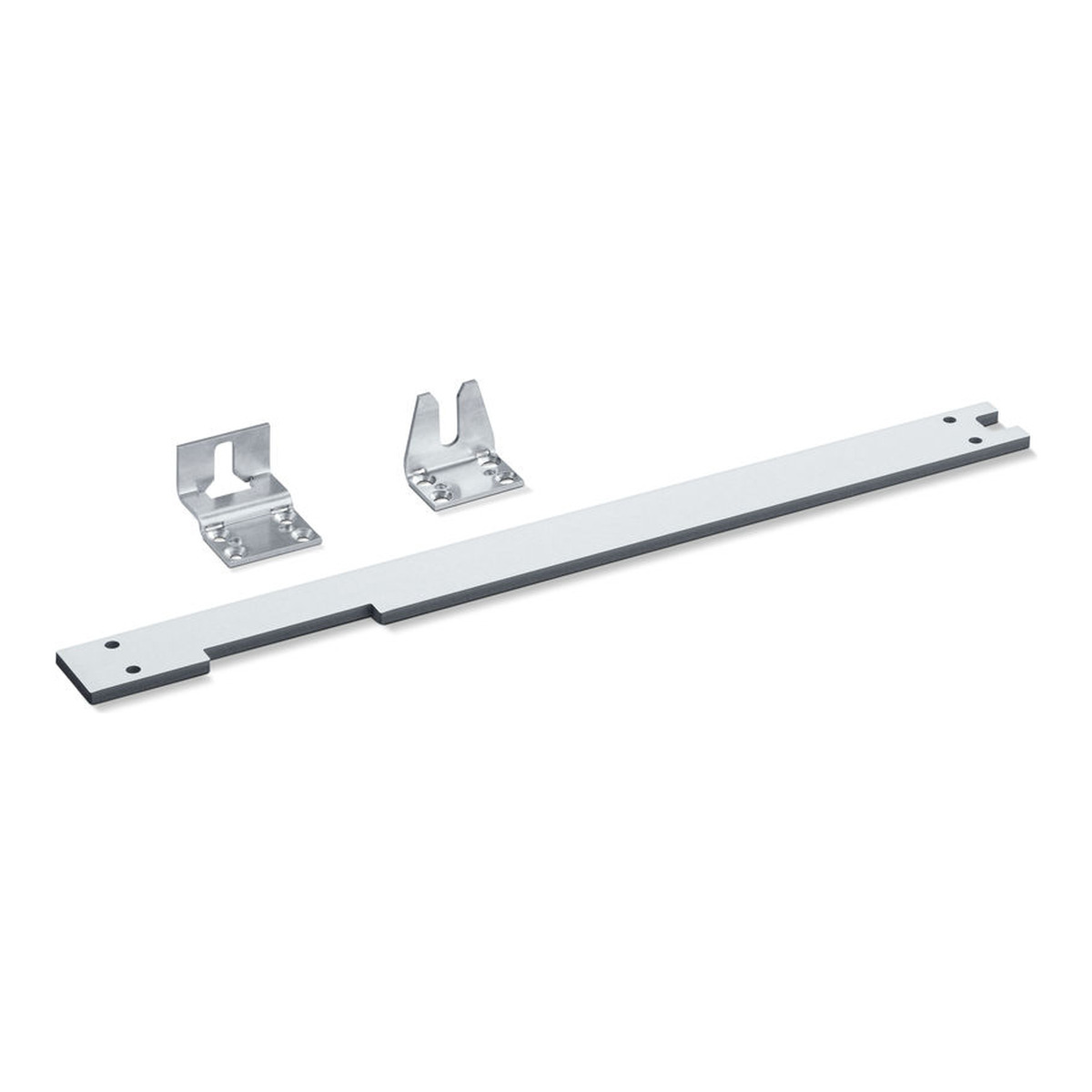

- Rahmenmontage: GEZE Montageset-Rahmen Power lock (8,5 oder 11,5 mm, EV1 oder weiß)
- Stromzuführung bei Flügelmontage: GEZE Kabelübergang 2 m / 3 m, GEZE Kabelübergang 4 m / 6 m
- Gebäudebus und Absicherung: GEZE IQ box KNX, GEZE IQ box Safety
Netzteile für Fenster mit Power lock laut GEZE-Tabelle (Fenster je Netzteil):
| Öffnungssystem | NT 1,5 A HS | NT 2,5 A HS | NT 6,25 A HS | NT 2,5 A SM DIR |
|---|---|---|---|---|
| Slimchain SO + Power lock | 1 | 1 | 4 | 1 |
| Powerchain SO + Power lock | 1 | 1 | 4 | 1 |
| E 250 NT SO + Power lock | 1 | 1 | 4 | 1 |
Zu den Netzteilen: GEZE Netzteil NT 1,5 A-24 V HS, GEZE Netzteil NT 2,5 A-24 V HS, GEZE Netzteil NT 6,25 A-24 V HS, GEZE Netzteil NT 2,5 A-24 V SM DIR.
Montage
- Platzbedarf auf Rahmen bzw. Flügel ist am Fenster zu ermitteln; über und unter dem Antrieb mindestens 40 mm für Kabelzufuhr und das Lösen der Abdeckkappen
- Je Fenster jede Antriebsadresse nur einmal vergeben; bei Syncro-Betrieb und mit Verriegelungsantrieben alle Antriebe eines Fensters in der Anschlussdose verbinden
- Bei 24 V und langer Zuleitung den Kabelquerschnitt berechnen; nicht benutzte Adern isolieren
- Montage, Funktionsprüfung und Wartung (mindestens einmal jährlich) durch Sachkundige
Montagemaß A je Profilsystem (Empfehlung GEZE):
| Material | Profilsystem | Rahmenmontage A | Flügelmontage A |
|---|---|---|---|
| Aluminium | Aluprof MB-60 / MB-70 | 10 | 13¹ |
| Aluminium | Gutmann S70 | 9 | 13¹ |
| Aluminium | Heroal 065 / 110ES | 10 | 13¹ |
| Aluminium | Hueck Lambda 65 / Lambda 77 | 10 | 14 |
| Aluminium | Raico Frame+ 65 W / 75 WB | 10 | 13¹ |
| Aluminium | Schüco AWS 65 / AWS 75 | 10 | 11 |
| Aluminium | Wicona Wicline 65 EVO / 75 EVO | 10 | 13 |
| Kunststoff | EgoKiefer AS1 | 9 | 14 |
| Kunststoff | Profine Kömmerling 88plus | 9 | 15 |
| Kunststoff | Veka Alphaline 90 / Softline 82 MD | 9 | – |
| Holz | Gutmann Mira | 9 | – |
| Holz | Landgraf IV79 | 9 | – |
| Holz | Oertli IV68 / IV80 | 9 | – |
Alle Angaben in mm, Empfehlung von GEZE. ¹ nur mit Blechschrauben. Weitere Profilserien auf Anfrage bei GEZE.
Häufige Fragen
Wofür braucht man den GEZE Power lock?
Er verriegelt das Fenster automatisch über das Fenstergetriebe und entriegelt es vor dem Öffnen — für Windlast, Schlagregen- und Luftdichtheit und zusätzliche Sicherheit. Er arbeitet mit GEZE Slimchain 24 V DC, GEZE Powerchain oder E 250 NT zusammen.
Welches Montageset braucht der GEZE Power lock?
Für die Flügelmontage das GEZE Montageset-Flügel Power lock (Verriegelungsmaß 8,5 oder 11,5 mm), an Holz- und Kunststofffenstern das GEZE Montageset-Flügel Power lock für Holz- und Kunststofffenster (nur 11,5 mm). Für die Rahmenmontage das GEZE Montageset-Rahmen Power lock (8,5 oder 11,5 mm, EV1 oder weiß).
Ist der GEZE Power lock RWA-tauglich?
Ja, im System: GEZE hat ihn in Verbindung mit den IQ-windowdrive-Antrieben nach EN 12101-2 (NRWG) geprüft. Ver- und Entriegeln dauert sechs Sekunden.
Für welche Fenster eignet sich der GEZE Power lock?
Für einwärts öffnende Fenster: Kipp-, Dreh- und Klappfenster in Rahmen- oder Flügelmontage, Schwing- und Wendefenster in Rahmenmontage.
