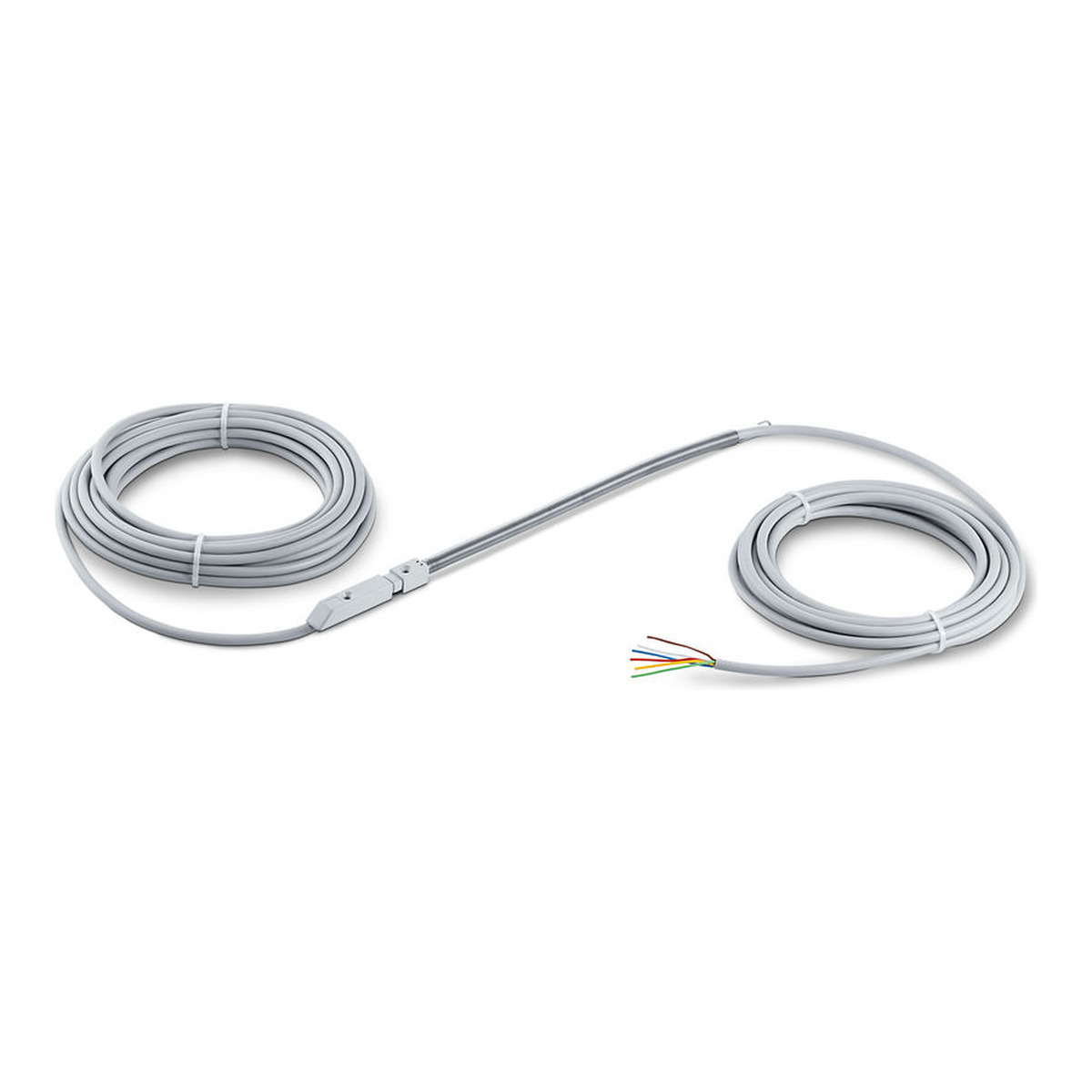

GEZE Kabelübergang 4 m / 6 m
108,53 €*
inkl. MwSt
91,20 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
GEZE Kabelübergang 4 m / 6 m für Fensterantriebe
- Stromzuführung für Antriebe am Fensterflügel
- Verdeckt in der Falzluft, ohne Fräsung
- Lösbare 6-polige Steckverbindung, IP67 gesteckt
- 6 × 0,34 mm², max. 3,0 A
Produktbeschreibung
Der GEZE Kabelübergang führt die Stromversorgung vom Rahmen auf den Fensterflügel, wenn der Antrieb am Flügel sitzt. Er liegt verdeckt in der Falzluft und lässt sich wegen seiner geringen Abmessungen ohne Fräsung im Fenster- oder Fenstertürfalz montieren.
Über die lösbare 6-polige Steckverbindung kann der Flügel ausgehängt werden: Sicherungsschraube lösen, Stecker trennen. GEZE führt den Kabelübergang als Zubehör bei GEZE Power lock, GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT.
Einsatzbereich
- Stromversorgung von Fensterantrieben am Flügel, z. B. an Dreh-Kippfenstern
- Montage im Flügel oder im Rahmen, im Fenster- oder Fenstertürfalz
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Ausführung | 4 m / 6 m |
| Leitung | LiF9Y11Y, 6-polig, Ø 4,9 mm, grau |
| Adern / Strom | 6 × 0,34 mm², max. 3,0 A |
| Spannung | max. 48 V DC |
| Schutzart | IP67 im gesteckten Zustand (DIN 40050) |
| Steckzyklen | max. 10 |
| Temperatur | ruhend -25 bis 70 °C, bewegt -5 bis 50 °C |
Montage
- Montageort und Platz im Falz vor Beginn prüfen — wegen der Profilvielfalt gibt es keine allgemeingültigen Maße
- In U-Form einbauen, damit der Flügel weiter als 90° drehgeöffnet werden kann
- Rahmen: Bohrung Ø 7 mm durch den Blendrahmen, entgratet; Federende in der Beschlagsnut befestigen. Flügel: Langloch fräsen oder ausreichend bohren
- Bei Holzfenstern ggf. eine Tasche schaffen, um den Einbauraum im Falz zu vergrößern
- Schrauben von Hand andrehen, Vorbohren empfohlen; auf Polung und Verdrehschutz achten
- Steckverbindung nie verschmutzt oder feucht stecken; Torsion der Leitung, besonders in der Metallfeder, vermeiden
Lieferumfang
- 6-polige Buchseneinheit mit Feder und angespritzter Anschlussleitung
- 6-polige Steckereinheit mit angespritzter Anschlussleitung
- Endkappe
- 4 Befestigungsschrauben A2, DIN 7982, 2,9 × 19 mm
- Montageanleitung
Passende GEZE Komponenten
- Antriebe am Flügel: GEZE Power lock, GEZE Slimchain 24 V DC, GEZE Powerchain
Häufige Fragen
Wie wird der Kabelübergang 4 m / 6 m eingebaut?
In U-Form, damit der Flügel weiter als 90° drehgeöffnet werden kann; im Blendrahmen über eine Bohrung Ø 7 mm. Vor der Montage Platz im Falz prüfen — GEZE nennt wegen der Profilvielfalt keine allgemeingültigen Maße.
Wie viel Strom trägt der Kabelübergang 4 m / 6 m?
6 Adern mit je 0,34 mm², max. 3,0 A bei max. 48 V DC. Die Schutzart IP67 gilt im gesteckten Zustand.
Wie oft darf der Kabelübergang 4 m / 6 m getrennt werden?
Höchstens 10 Steckzyklen.
