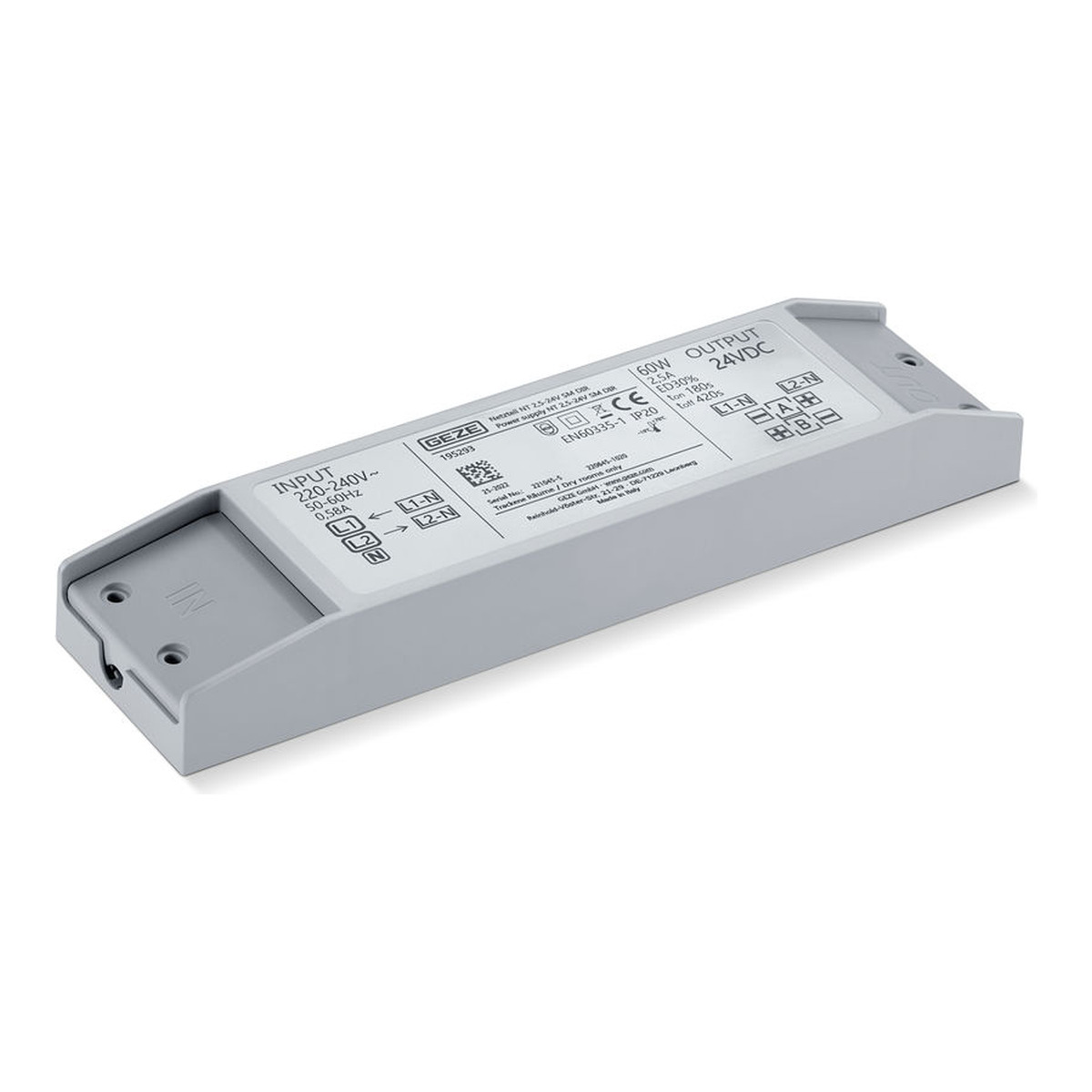

GEZE Netzteil NT 2,5 A-24 V SM DIR
177,43 €*
inkl. MwSt
149,10 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
GEZE Netzteil NT 2,5 A-24 V SM DIR mit Richtungssteuerung
- 24 V DC, 2,5 A bei 30 % ED, 60 W
- Aufputz, mit integrierter Richtungssteuerung (Umpolung)
- Angesteuert über den Lüfterschalter LTA-LSA am 230-V-Eingang
- Bis zu 10 Netzteile parallel für Gruppen
Produktbeschreibung
Das GEZE Netzteil NT 2,5 A-24 V SM DIR versorgt 24-V-Fensterantriebe und steuert sie zugleich: Es hat eine integrierte Richtungssteuerung, die Laufrichtung der Antriebe ergibt sich aus der Polarität der Ausgangsspannung. Geschaltet wird es auf der 230-V-Seite — GEZE zeigt dafür den GEZE Lüftertaster/Lüfterschalter LTA-LSA am Eingang des Netzteils.
Das Netzteil wird auf Putz montiert und steht als Zubehör bei GEZE Slimchain 24 V DC, GEZE Powerchain und E 250 NT. Die Nennleistung von 2,5 A gilt im Kurzzeitbetrieb mit 30 % Einschaltdauer (3 Minuten ein, 7 Minuten aus).
Einsatzbereich
- Lüftung mit 24-V-Fensterantrieben, auf/zu geschaltet über einen 230-V-Lüftertaster oder -schalter
- Gruppensteuerung: bis zu 10 Netzteile auf der 230-V-Seite parallel schaltbar
- Aufputzmontage in trockenen Räumen
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Netzspannung | 220–240 V AC ±10 %, 50–60 Hz |
| Eingangsstrom | 0,58 A |
| Ausgang | 24 V DC ±5 % (SELV) |
| Ausgangsstrom | 2,5 A bei 30 % ED (3 min ein, 7 min aus) |
| Ausgangsleistung | 60 W |
| Wirkungsgrad | 89 % |
| Leerlauf-Eingangsleistung | 0,24 W |
| Abmessungen | 200 × 50 × 25 mm |
| Bauform | Aufputz |
| Material / Farbe | Kunststoff, grau |
| Schutzart / Schutzklasse | IP20 / II |
| Umgebungstemperatur | -10 bis 70 °C |
| Norm | EN 60335-1 |
| Einsatz | trockene Räume, bis 2000 m ü. NN |
Elektrischer Anschluss
- Eingang L1/L2/N für den Lüfterschalter, Ausgang 24 V A / 24 V B mit Polwechsel je Richtung
- Anschlussquerschnitt laut Anschlussplan 1,5 mm²; Leitung Schalter–Netzteil höchstens 50 m
- Eingangs- und Ausgangsleitung getrennt verlegen, mindestens 20 mm Abstand
- Bauseits ein 2-poliger Leitungsschutzschalter (Überspannungskategorie III) mit Verriegelungsmöglichkeit als Trennvorrichtung
- Litzen mit Aderendhülsen, nicht benutzte Adern isolieren; nach dem Einbau den Klemmenbereich vollständig abdecken
- Den Kabelquerschnitt zwischen Antrieb und Netzteil berechnet GEZE nach der Formel (Kabellänge × Gesamtstrom der Antriebe) / 73 — bei 24 V und langer Zuleitung beugt ein ausreichender Querschnitt dem Spannungsabfall vor.
- Anschluss nur durch eine Elektrofachkraft nach DIN VDE 0100-600; vor der Freigabe eine Isolationsmessung durchführen und protokollieren
Wie viele Fenster je Netzteil?
GEZE gibt für Lüftungsanwendungen an, wie viele Fenster ein Netzteil versorgt (SO = Solo, SY = Syncro). Für dieses Netzteil:
| Öffnungssystem | Fenster je Netzteil |
|---|---|
| Slimchain SO | 3 |
| Slimchain SO + Power lock | 1 |
| Slimchain SY | 1 |
| Slimchain SY + Power lock | 1 |
| Slimchain SY3 | 1 |
| Slimchain SY3 + Power lock | 1 |
| Powerchain SO | 2 |
| Powerchain SO + Power lock | 1 |
| Powerchain SY | 1 |
| Powerchain SY + Power lock | 1 |
| E 250 NT SO | 3 |
| E 250 NT SO, Hub 500 | 2 |
| E 250 NT SO + Power lock | 1 |
| E 250 NT SY | 1 |
| E 250 NT SY, Hub 500 | 1 |
| E 250 NT SY + Power lock | 1 |
| E 250 NT SY3 | 1 |
Für Powerchain SY3, Powerchain SY3 + Power lock, E 250 NT SY3, Hub 500 nennt die GEZE-Tabelle bei diesem Netzteil keinen Wert.
Passende GEZE Komponenten
- Schalter: GEZE Lüftertaster/Lüfterschalter LTA-LSA (Drehknopf, als Taster „Auf-Zu“ oder rastend „Auf-Stopp-Zu“)
- Antriebe: GEZE Slimchain 24 V DC, GEZE Powerchain, E 250 NT; Verriegelung GEZE Power lock
- Ohne Richtungssteuerung, für den Betrieb mit IQ gear: GEZE Netzteil NT 2,5 A-24 V HS
Häufige Fragen
Braucht das Netzteil NT 2,5 A-24 V SM DIR ein IQ gear?
Nein. Es hat eine integrierte Richtungssteuerung; die Laufrichtung der Antriebe ergibt sich aus der Polarität der Versorgungsspannung. Geschaltet wird es mit dem Lüfterschalter LTA-LSA auf der 230-V-Seite.
Wie lange liefert das Netzteil NT 2,5 A-24 V SM DIR 2,5 A?
Mit 30 % Einschaltdauer: 3 Minuten ein, 7 Minuten aus.
Wie viele Fenster versorgt das Netzteil NT 2,5 A-24 V SM DIR?
Laut GEZE-Tabelle für Lüftungsanwendungen: 3 Fenster mit Slimchain oder E 250 NT im Solobetrieb, 2 mit Powerchain, je 1 Syncro-Fenster oder Fenster mit Power lock.
