GEZE Slimchain Kettenantrieb 24 V DC

Q: Was bedeuten L und R beim GEZE Slimchain?

L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 270 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt. Bei Parallelausstellfenstern werden die Antriebe paarweise als L und R eingesetzt.

404,01 €*

inkl. MwSt

339,50 €

zzgl. MwSt

Lieferzeit: 10-16 Werktage

Kabelaustritt

Hublänge

300 mm

500 mm

800 mm

Farbe / Oberfläche

Artikelnummer: 147050

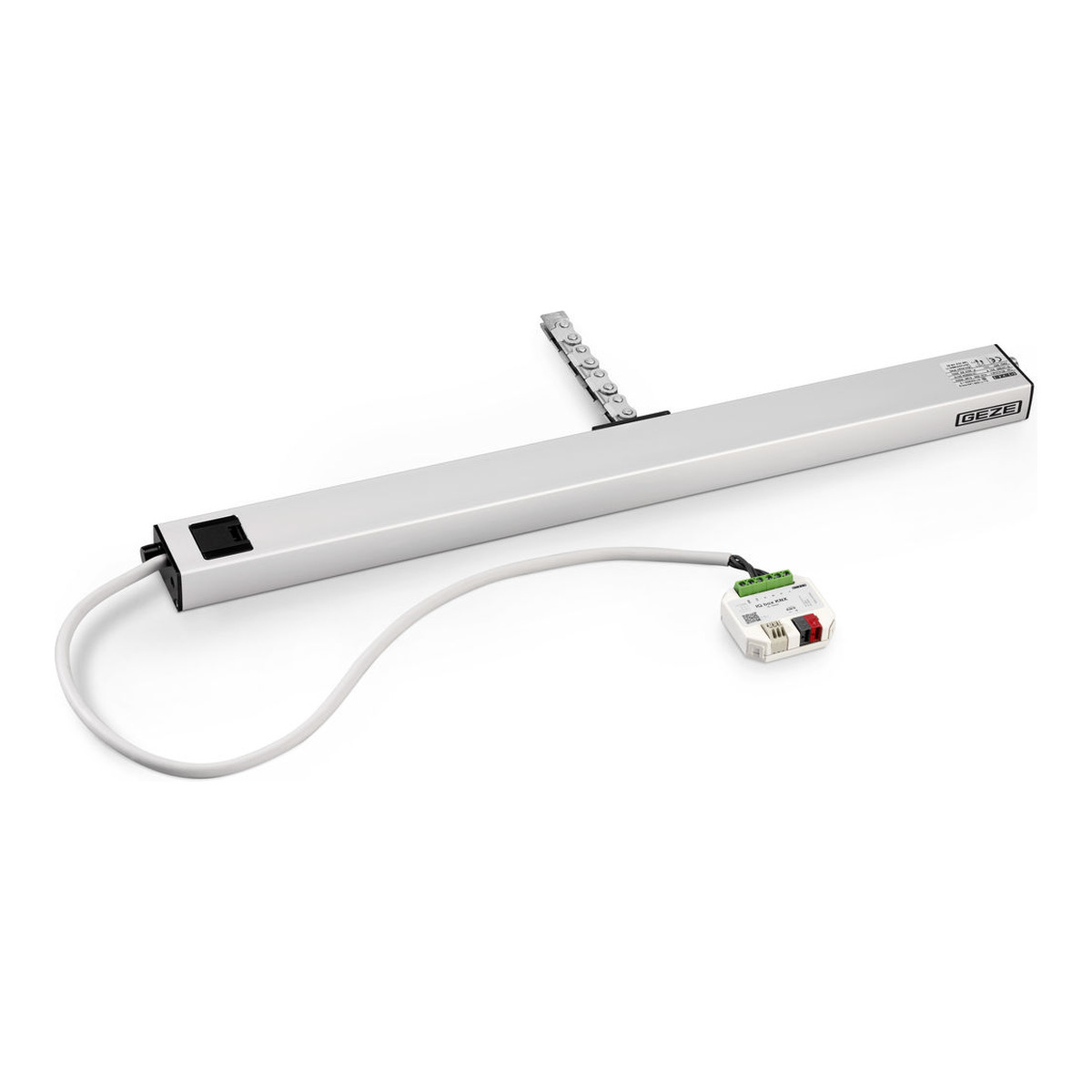

GEZE Slimchain 24 V DC — Kettenantrieb für RWA und natürliche Lüftung

Kurz & Knapp:

Schmaler Kettenantrieb 24 V DC, Querschnitt 25 × 44 mm
Geprüft als NRWG nach EN 12101-2 — für Rauchabzug (RWA) und Lüftung
Hub 300, 500 oder 800 mm · Zugkraft 300 N · Zuhaltekraft 2000 N
Kipp-, Dreh-, Klapp-, Senkklapp- und Parallelausstellfenster, einwärts und auswärts
Bis zu vier Antriebe synchron ohne externes Steuergerät
Kabel links (L) oder rechts (R), Gehäuse EV1 oder weiß RAL 9016
Konsolensatz je nach Montageart dazu bestellen: A, B, C oder P

Produktbeschreibung

Der GEZE Slimchain ist ein Kettenantrieb in 24-V-Ausführung für Fenster in der Fassade. Mit 25 × 44 mm Querschnitt fällt er am Fenster kaum auf. GEZE hat ihn als natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2 geprüft: Er öffnet im Brandfall mit 15 mm/s, im Lüftungsbetrieb mit 5 mm/s, und zwar für Abluft und Zuluft.

Der Antrieb gehört zur Reihe IQ windowdrive. Hub und Geschwindigkeiten für Lüftung und Rauchabzug lassen sich getrennt einstellen. An DIP-Schaltern wird festgelegt, ob er allein (Solo) oder im Verbund (Master/Slave) läuft. Bis zu vier Antriebe öffnen einen breiten Flügel synchron, ohne externes Steuergerät. Mit dem Verriegelungsantrieb Power lock wird daraus ein System, das das Fenster zusätzlich verriegelt; die komplette Öffnung bleibt laut GEZE auch damit innerhalb von 60 s. Über die IQ box KNX lässt er sich in den KNX-Gebäudebus einbinden.

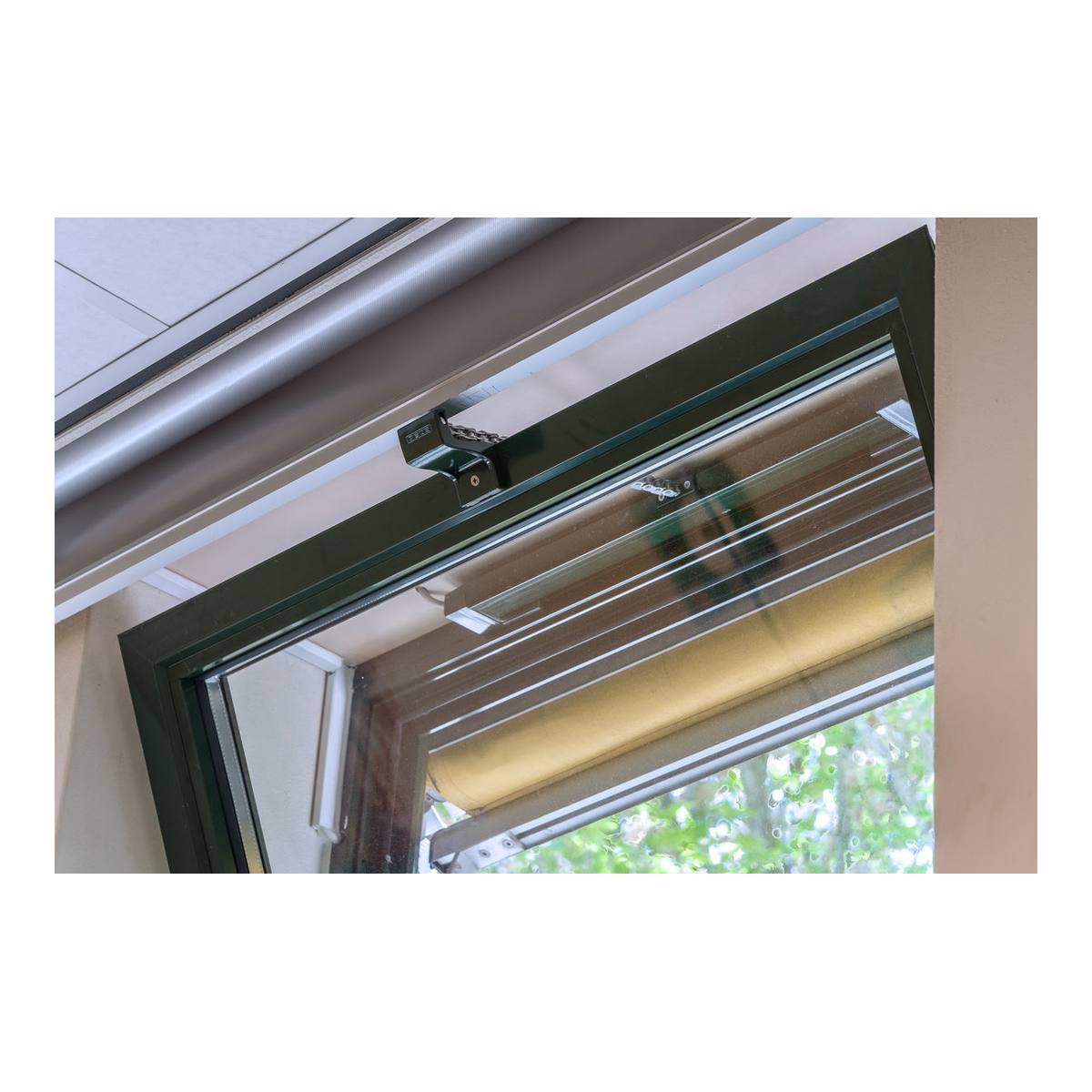

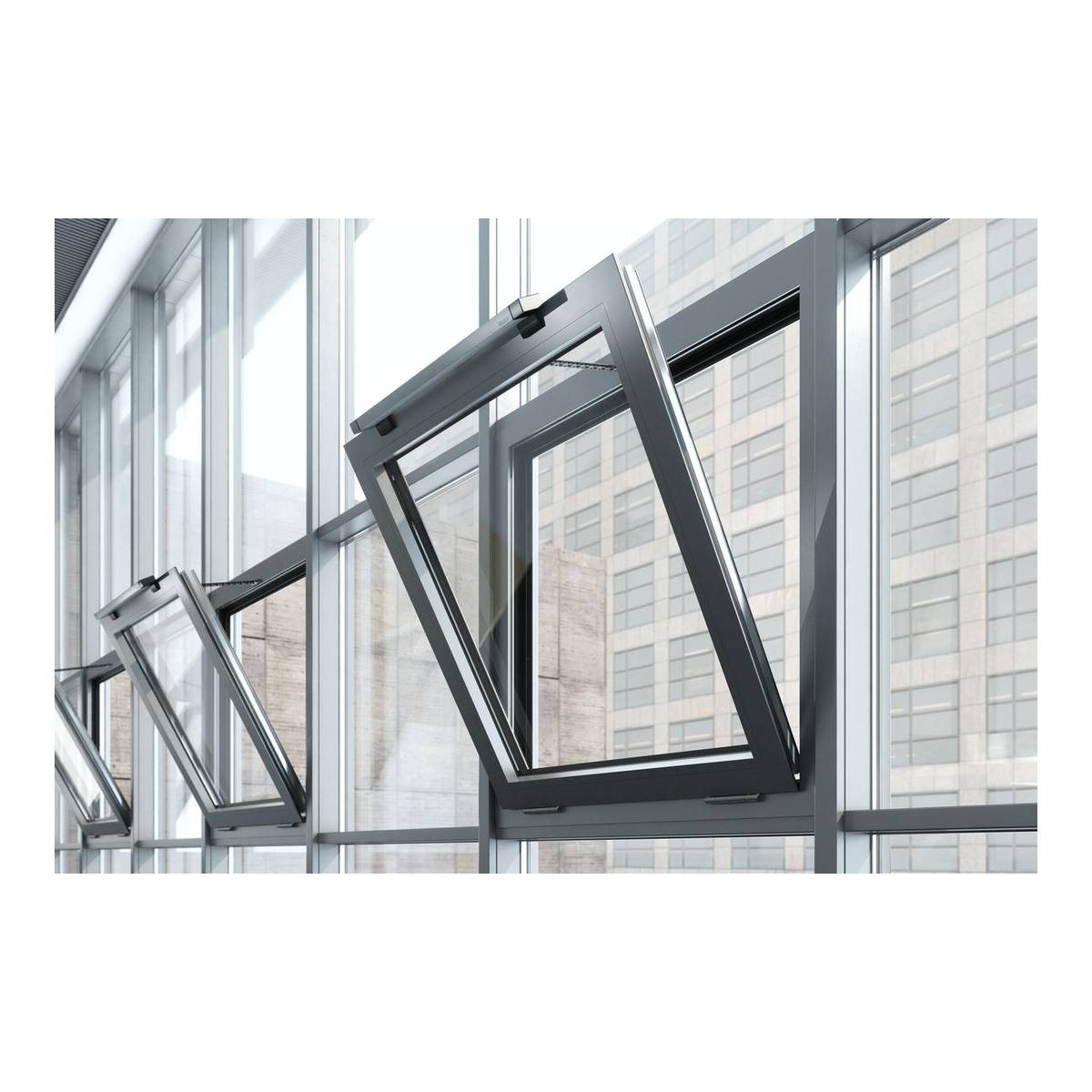

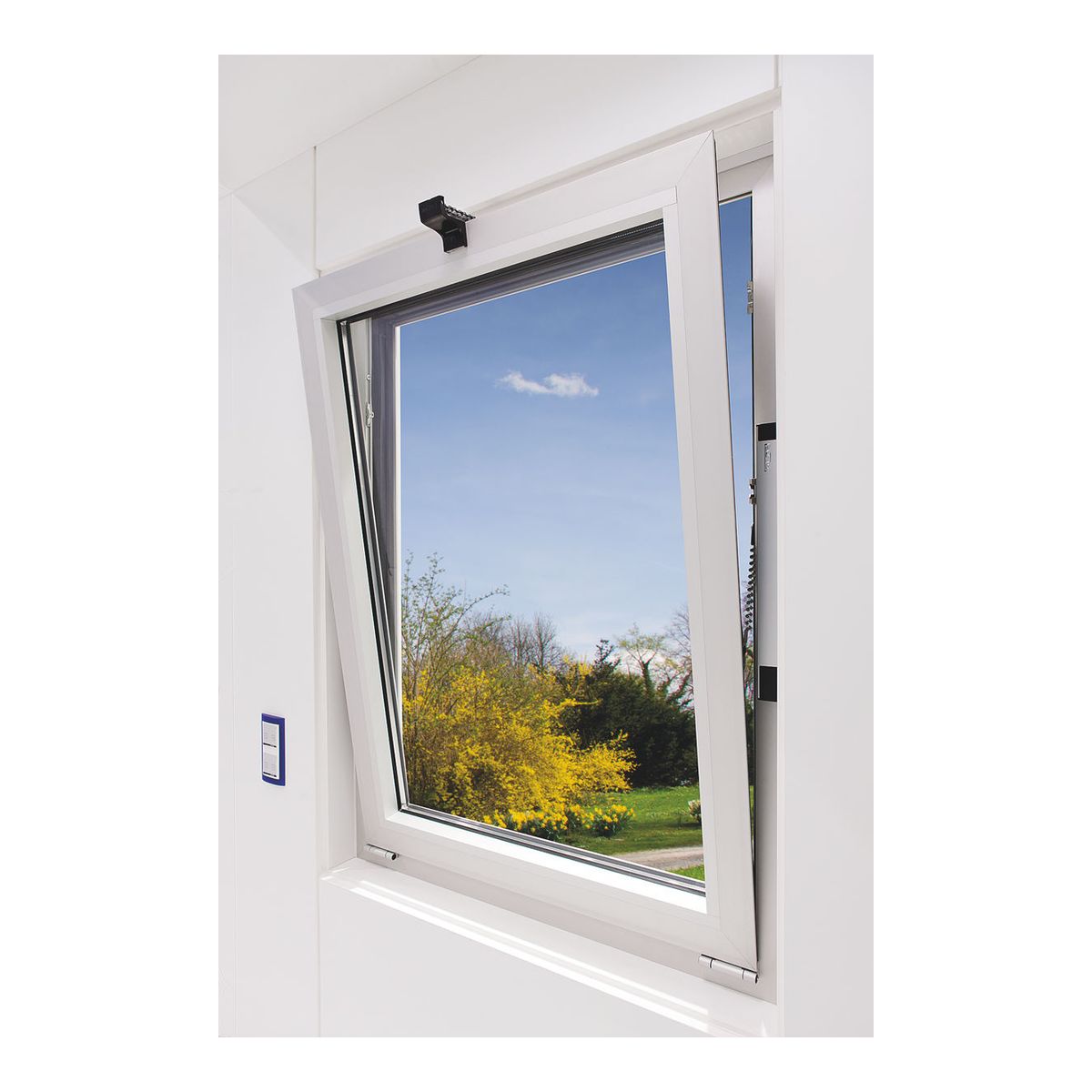

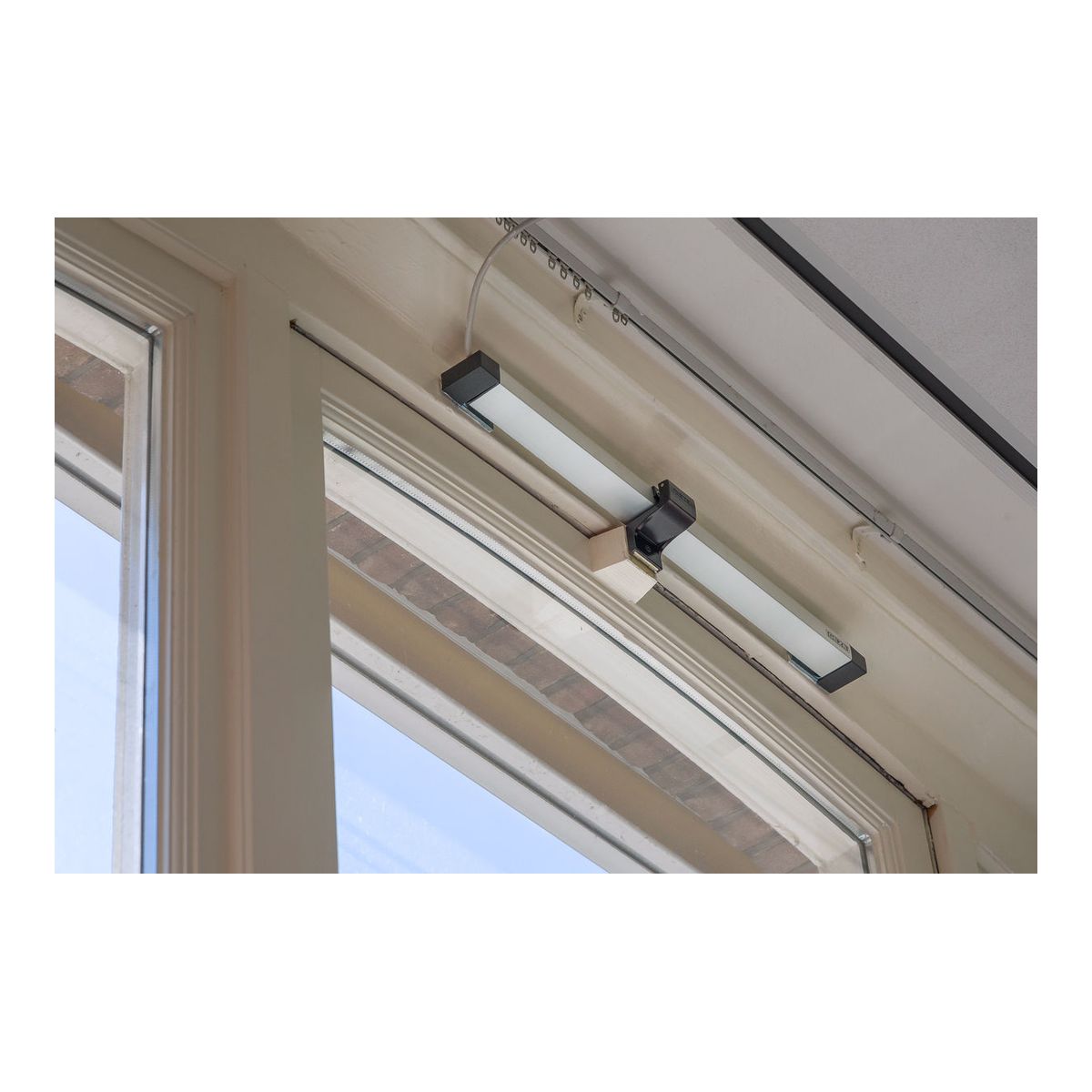

Montiert wird er mit dem Smart-fix-Montagesystem am Rahmen, am Flügel oder im Profil, an Holz-, Kunststoff- und Metallfenstern. Welche Konsolen dafür nötig sind, entscheidet die Montageart — den passenden Konsolensatz bestellen Sie zum Antrieb dazu.

Montagearten und passender Konsolensatz

Nach GEZE-Datenblatt und Montageanleitung:

Fensterart	öffnet	Antrieb sitzt	Konsolensatz

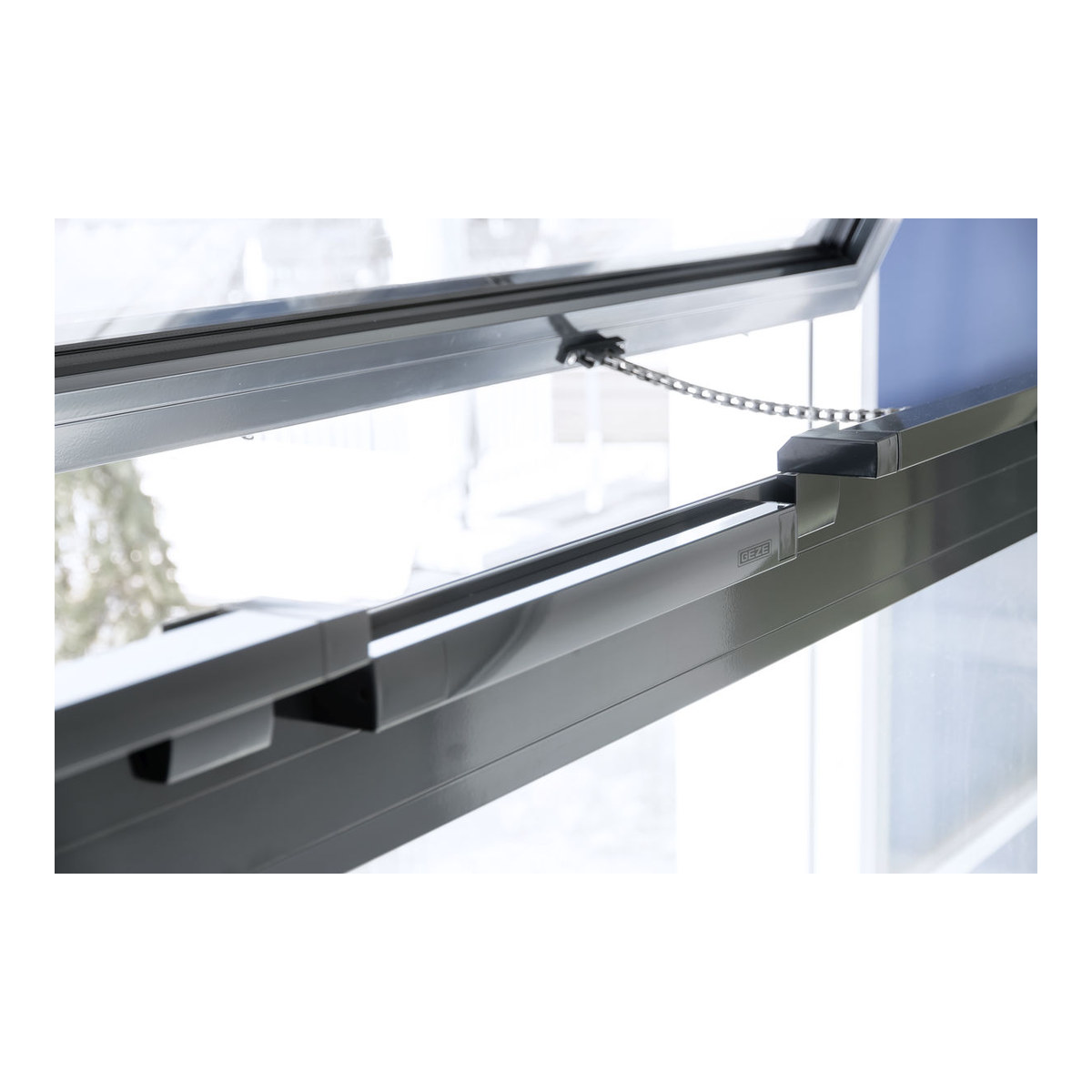

Kippfenster	einwärts	Rahmen	Konsolensatz A
Kippfenster	einwärts	Flügel	Konsolensatz B
Kipp-/Drehfenster	einwärts	integriert im Profil	Konsolensatz C (profilabhängig)
Drehfenster	einwärts	Rahmen / Flügel	Konsolensatz A / B
Klappfenster	einwärts	Rahmen / Flügel (Flügel nur 230 V)	Konsolensatz A / B
Kipp-, Dreh-, Klappfenster	auswärts	Rahmen	Konsolensatz B
Senkklappfenster	auswärts	Rahmen	Konsolensatz P
Parallelausstellfenster	auswärts	Rahmen, 2–4 Antriebe	Konsolensatz P

Zur Auswahl: GEZE Konsolensatz A Slimchain (Rahmenmontage einwärts), GEZE Konsolensatz B Slimchain (Flügelmontage einwärts und Rahmenmontage auswärts), GEZE Konsolensatz C Slimchain (integrierte Rahmenmontage einwärts) und GEZE Konsolensatz P Slimchain (Parallelausstell- und Senkklappfenster). Die integrierte Montage mit Konsolensatz C plant GEZE profilabhängig gesondert ein.

Ausführungen: Hub, Kabelseite, Farbe

L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 270 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt.

Hub	Länge mit Konsolen	Slimchain L (Kabel links)	Slimchain R (Kabel rechts)
300 mm	560 mm	147035 EV1 · 147036 weiß	147030 EV1 · 147031 weiß
500 mm	660 mm	147045 EV1 · 147046 weiß	147040 EV1 · 147041 weiß
800 mm	810 mm	147055 EV1 · 147056 weiß	147050 EV1 · 147051 weiß

Weiß = RAL 9016.

Technische Daten

Eigenschaft	Wert
Betriebsspannung	24 V DC ± 25 %
Stromaufnahme	Lüftung (24 V) 0,9 A · RWA (18 V) 1,1 A
Leistungsaufnahme	22 W
Hub	300, 500 oder 800 mm, stufenlos einstellbar
Zugkraft / Zuhaltekraft	300 N / 2000 N
Druckkraft	max. 100 N, hubabhängig
Geschwindigkeit	RWA 15 mm/s · Lüftung 5 mm/s · Schließen 5 mm/s
Flügelgewicht	bis 200 kg (begrenzt durch die Bänder)
Überschlag	0–23 mm, je nach Anwendung und Konsolensatz
Abmessungen	Länge × 25 × 44 mm
Platzbedarf Rahmen	Rahmenmontage einwärts 40 mm · Flügelmontage einwärts 16/21 mm · Rahmenmontage auswärts 31 mm
Platzbedarf Flügel	Rahmenmontage einwärts 40 mm · Flügelmontage einwärts 34/29 mm · Rahmenmontage auswärts 19 mm
Anschlusskabel	4 × 0,75 mm², 2 m
Einschaltdauer	30 %
Schutzart / Schutzklasse	IP40 / III
Betriebstemperatur	-5 bis 70 °C
Endlagenabschaltung	ausgefahren über internen Weggeber, eingefahren über Stromaufnahme; Überlastabschaltung
Syncro	bis 4 Antriebe
KNX	ja, über IQ box KNX
Prüfung	NRWG nach EN 12101-2

Hinweise zu Planung und Montage

Lage: Der Kettenaustritt kommt in die Mitte des Flügels. Auf der Kabelseite ragt der Antrieb mit Konsole 300 mm über die Mitte hinaus, auf der Gegenseite 260 mm (Hub 300), 360 mm (Hub 500) bzw. 510 mm (Hub 800).

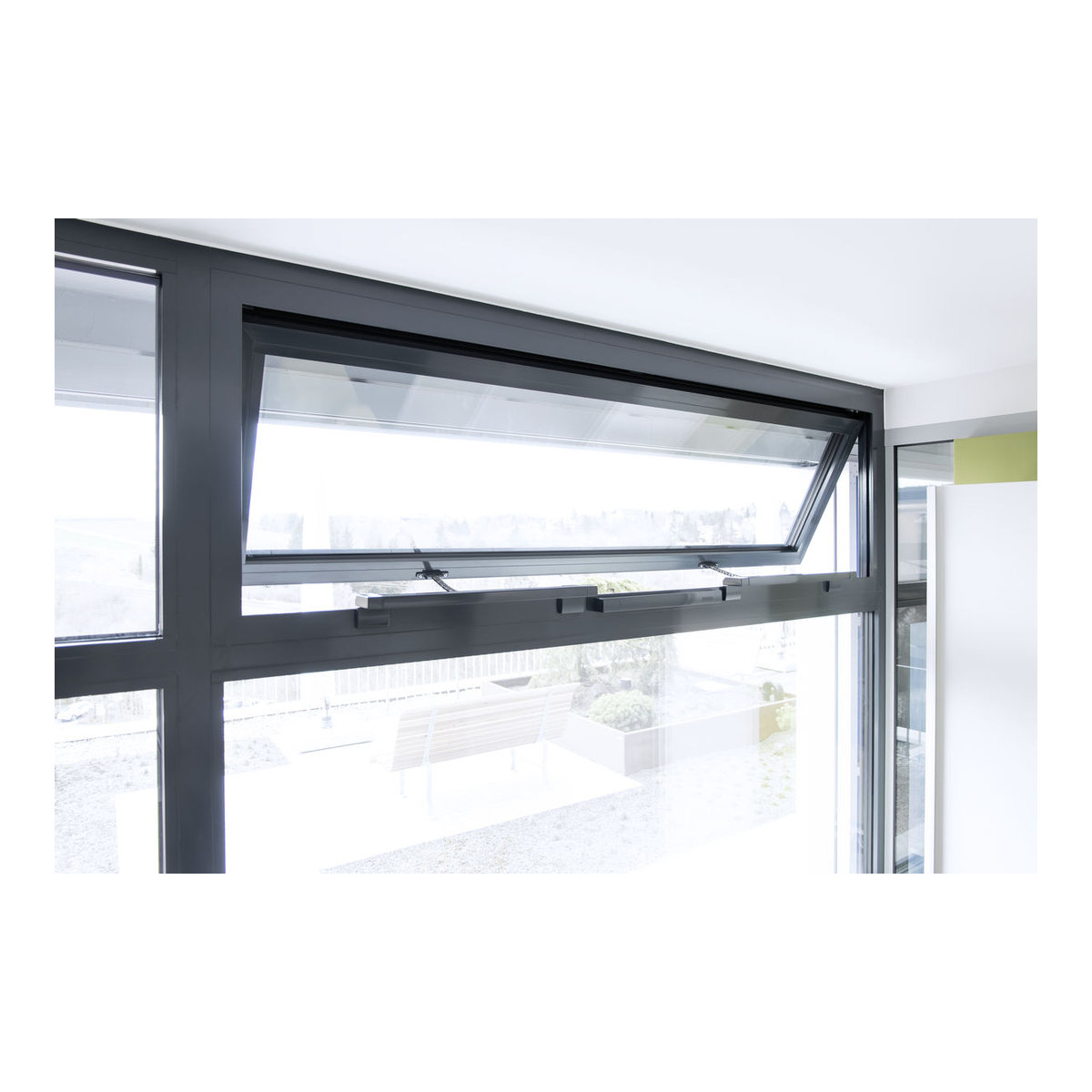

Zwei Antriebe an einem Flügel: Mindestbreite 1160 / 1360 / 1660 mm bei Hub 300 / 500 / 800; die Kettenaustritte sitzen dann jeweils mehr als 320 mm von der Mitte entfernt.
Parallelausstellfenster: immer paarweise L + R — zwei Antriebe bis 180 kg, drei bis 300 kg, vier bis 400 kg Flügelgewicht.
Profile: GEZE gibt Montagemaße für Aluminium-, Kunststoff- und Holzprofile an (u. a. Schüco AWS, Hueck Lambda, Raico Frame+, Wicona Wicline, Aluprof MB, Heroal, Veka, Kömmerling). Rahmenmontage auswärts ist bei Heroal 065/110ES und Wicona Wicline 65/75 EVO nicht möglich.
Einbauhöhe unter 2,5 m über der Zugangsebene: höchstens 200 mm Hub einstellen und einen Taster mit Aus-Voreinstellung verwenden.
Kippfenster: An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
Nur für trockene Räume. Elektrischen Anschluss und Inbetriebnahme übernimmt eine Elektrofachkraft; GEZE schreibt mindestens einmal im Jahr eine Wartung durch einen Sachkundigen vor.

Passendes Zubehör

Konsolensätze: GEZE Konsolensatz A Slimchain (Rahmenmontage einwärts), GEZE Konsolensatz B Slimchain (Flügelmontage einwärts und Rahmenmontage auswärts), GEZE Konsolensatz C Slimchain (integrierte Rahmenmontage einwärts) und GEZE Konsolensatz P Slimchain (Parallelausstell- und Senkklappfenster)
RWA-Zentralen: GEZE THZ Treppenhauszentrale (THZ N4 und THZ Comfort N4)
Verriegelungsantrieb Power lock, IQ box KNX, IQ box Safety, 24-V-Netzteile, AUF/ZU-Fenstersteuerung, Lüftertaster, Funkmodule und Inbetriebnahmekoffer IQ windowdrive stellen wir Ihnen auf Anfrage zusammen.

Häufige Fragen

Was bedeuten L und R beim GEZE Slimchain?
L oder R bezeichnet die Seite, an der das Anschlusskabel austritt: beim Slimchain L links, beim Slimchain R rechts. Die Kette tritt nicht mittig aus, sondern 270 mm vom Kabelende entfernt. Montiert wird mit dem Kettenaustritt in der Mitte des Flügels — der Antrieb steht deshalb zur Kabelseite versetzt. Bei Parallelausstellfenstern werden die Antriebe paarweise als L und R eingesetzt.

Welcher Konsolensatz passt zum GEZE Slimchain?
Das hängt von Montageort und Öffnungsrichtung ab: Konsolensatz A für Rahmenmontage einwärts, B für Flügelmontage einwärts und für Rahmenmontage auswärts, C für die integrierte Rahmenmontage einwärts an Kipp- und Drehfenstern und P für Parallelausstell- und Senkklappfenster. Der Antrieb wird mit Anschlusskabel geliefert, der Konsolensatz kommt dazu — je Antrieb einer.

Wie wird der GEZE Slimchain 24 V elektrisch angeschlossen?
Über das 2 m lange, 4-adrige Anschlusskabel (4 × 0,75 mm²) an 24 V DC, zum Beispiel an eine RWA-Zentrale oder ein 24-V-Netzteil mit Lüftungssteuerung. Je nach Polung (24V A = +24 V, 24V B = GND) fährt der Antrieb auf oder zu. Bei langer Zuleitung muss der Querschnitt nach dem Kabelplan der RWA-Zentrale berechnet werden, damit die Spannung nicht zu weit abfällt. Syncro-Antriebe und Verriegelungsantriebe eines Fensters werden in der Anschlussdose miteinander verbunden.

Lässt sich der Hub des GEZE Slimchain einstellen?
Ja. Werkseitig fährt der Antrieb im Lüftungsbetrieb langsam bis 300 mm und bei Alarm schnell auf die volle Öffnungsweite. Den Lüftungshub stellt man mit dem Inbetriebnahmekoffer IQ windowdrive und dem Serviceterminal ST 220 ein. Sitzt das Fenster weniger als 2,5 m über der Zugangsebene, darf nach EN 60335-2-103 höchstens ein Hub von 200 mm eingestellt werden, und das Fenster wird über einen Taster mit Aus-Voreinstellung bedient.

Kann der GEZE Slimchain 24 V an eine RWA-Zentrale angeschlossen werden?
Ja. GEZE führt den Slimchain mit Anschluss an die Treppenhauszentralen THZ N4 und THZ Comfort N4 sowie an die MBZ 300. Er ist als natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2 geprüft und öffnet im Alarm mit 15 mm/s.

Wie viele GEZE Slimchain können an einem Fenster gemeinsam laufen?
Bis zu vier Antriebe laufen synchron, ohne externes Steuergerät. Die Betriebsart Solo, Master oder Slave wird an DIP-Schaltern am Antrieb eingestellt. Zwei Antriebe an einem Flügel brauchen je nach Hub eine Mindestbreite von 1160 mm (Hub 300), 1360 mm (Hub 500) bzw. 1660 mm (Hub 800).

Braucht ein Kippfenster mit GEZE Slimchain eine Sicherheitsschere?
An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
