GEZE Powerchain Kettenantrieb 24 V DC

561,92 €*

inkl. MwSt

472,20 €

zzgl. MwSt

Lieferzeit: 10-16 Werktage

Hublänge

600 mm

800 mm

1200 mm

Farbe / Oberfläche

Artikelnummer: 147090

GEZE Powerchain 24 V DC — Kettenantrieb für große und schwere Fenster

Kurz & Knapp:

Kettenantrieb 24 V DC für große, schwere Fenster in Fassade und Dach
600 N Zug- und Druckkraft, 3000 N Zuhaltekraft
Hub 600, 800 oder 1200 mm · EV1 oder weiß RAL 9016
NRWG nach EN 12101-2 (bis 800 mm Hub) — für RWA und Lüftung
Bis zu vier Antriebe synchron, KNX über IQ box KNX
Konsolensatz je nach Montageart dazu: A, B, ET oder Dach D1–D3

Produktbeschreibung

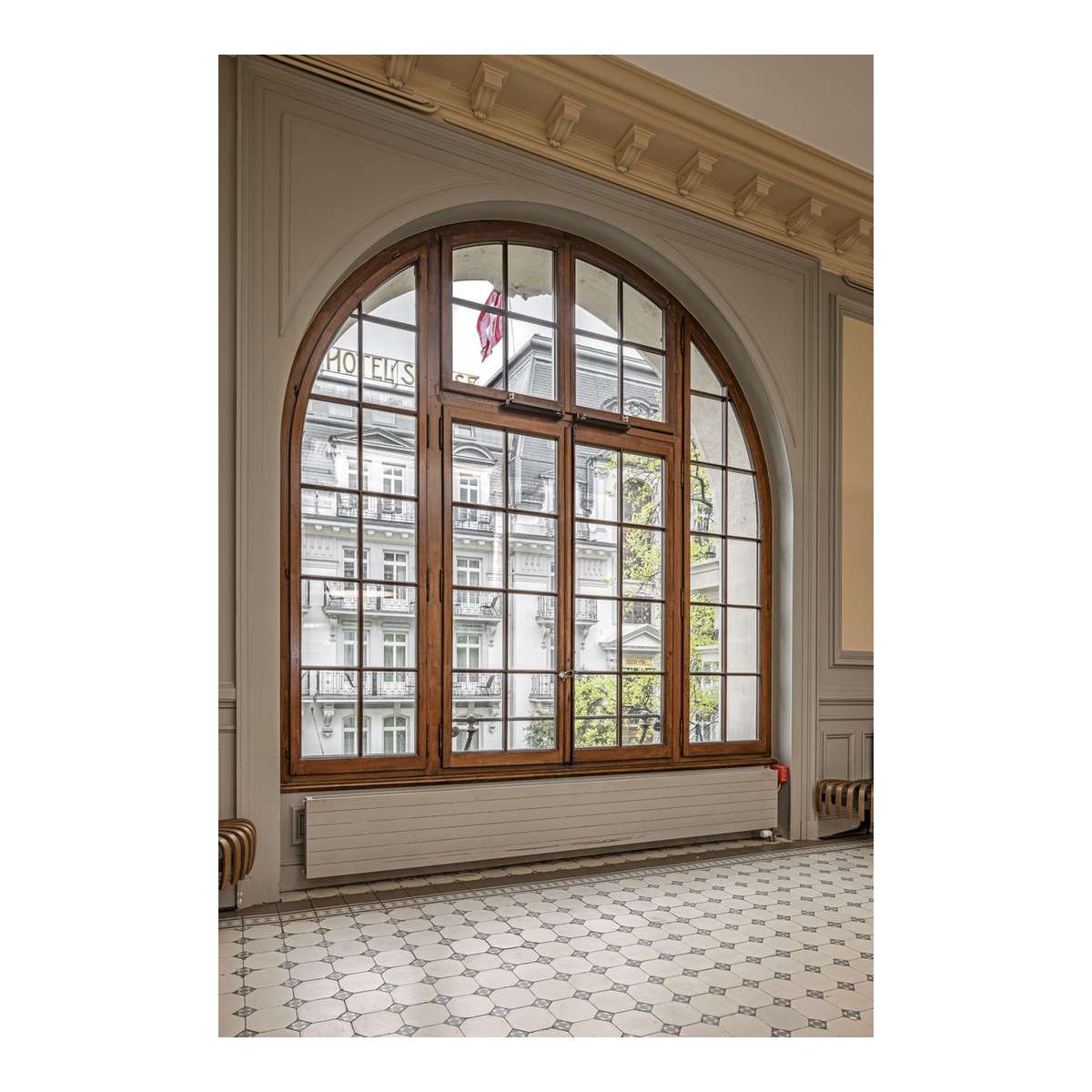

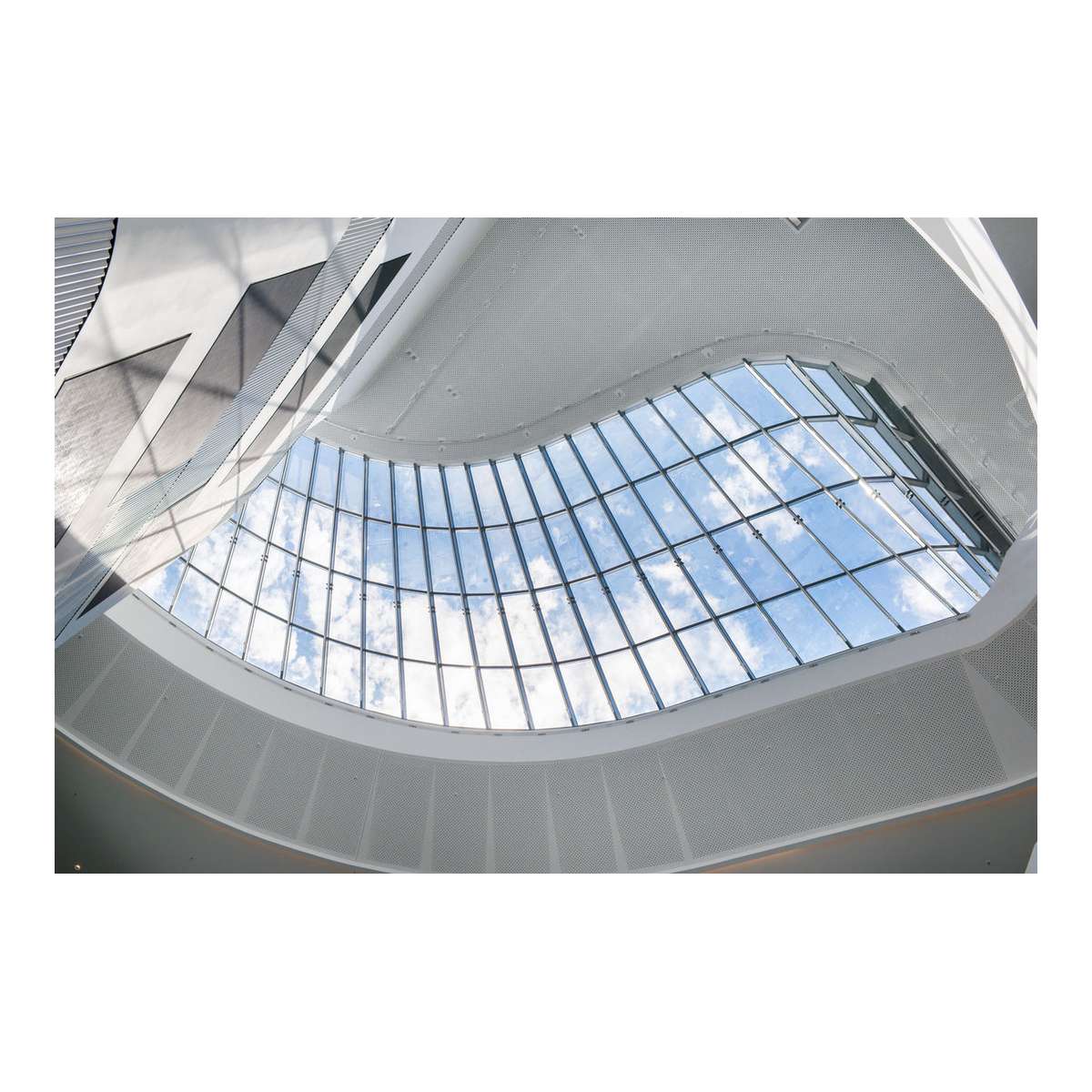

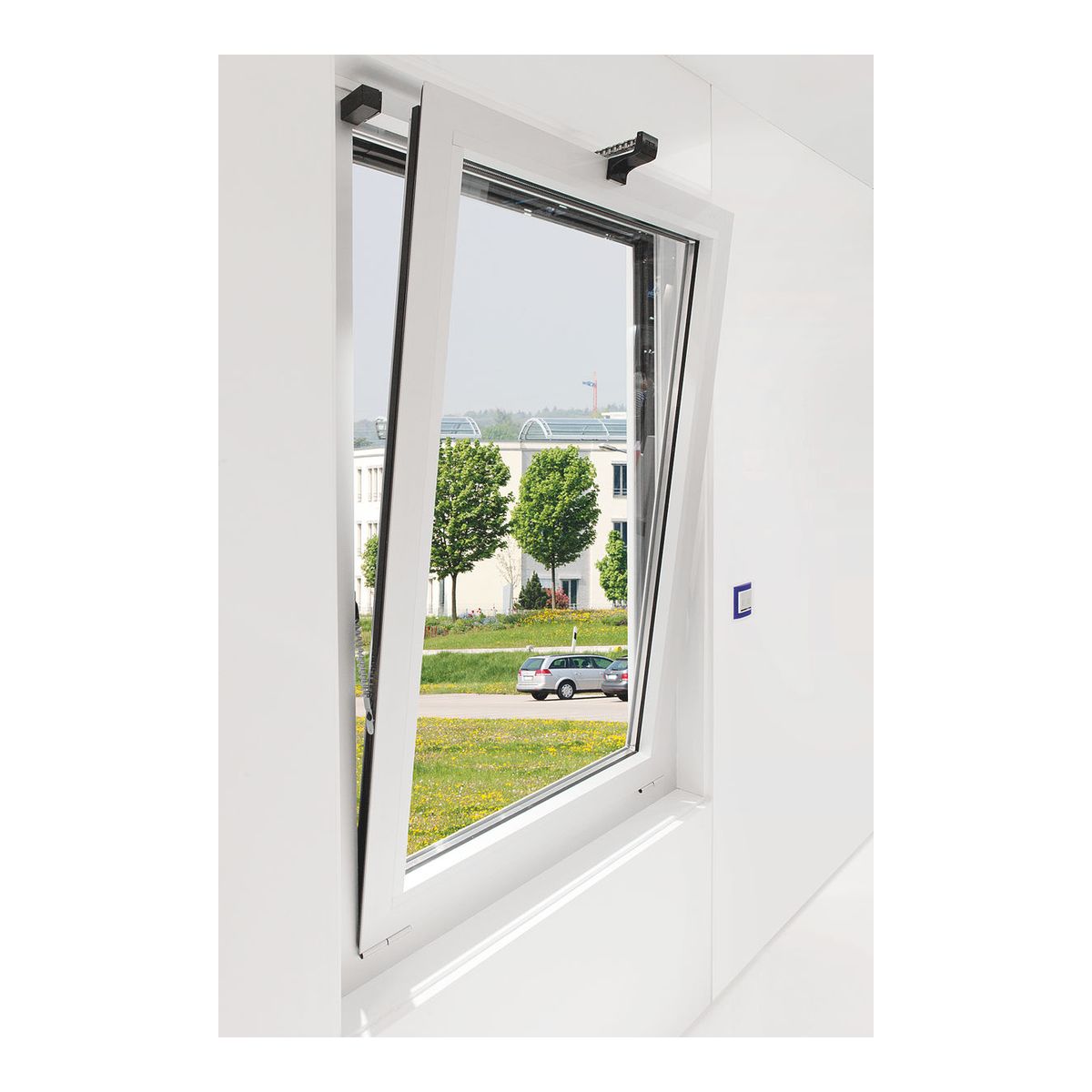

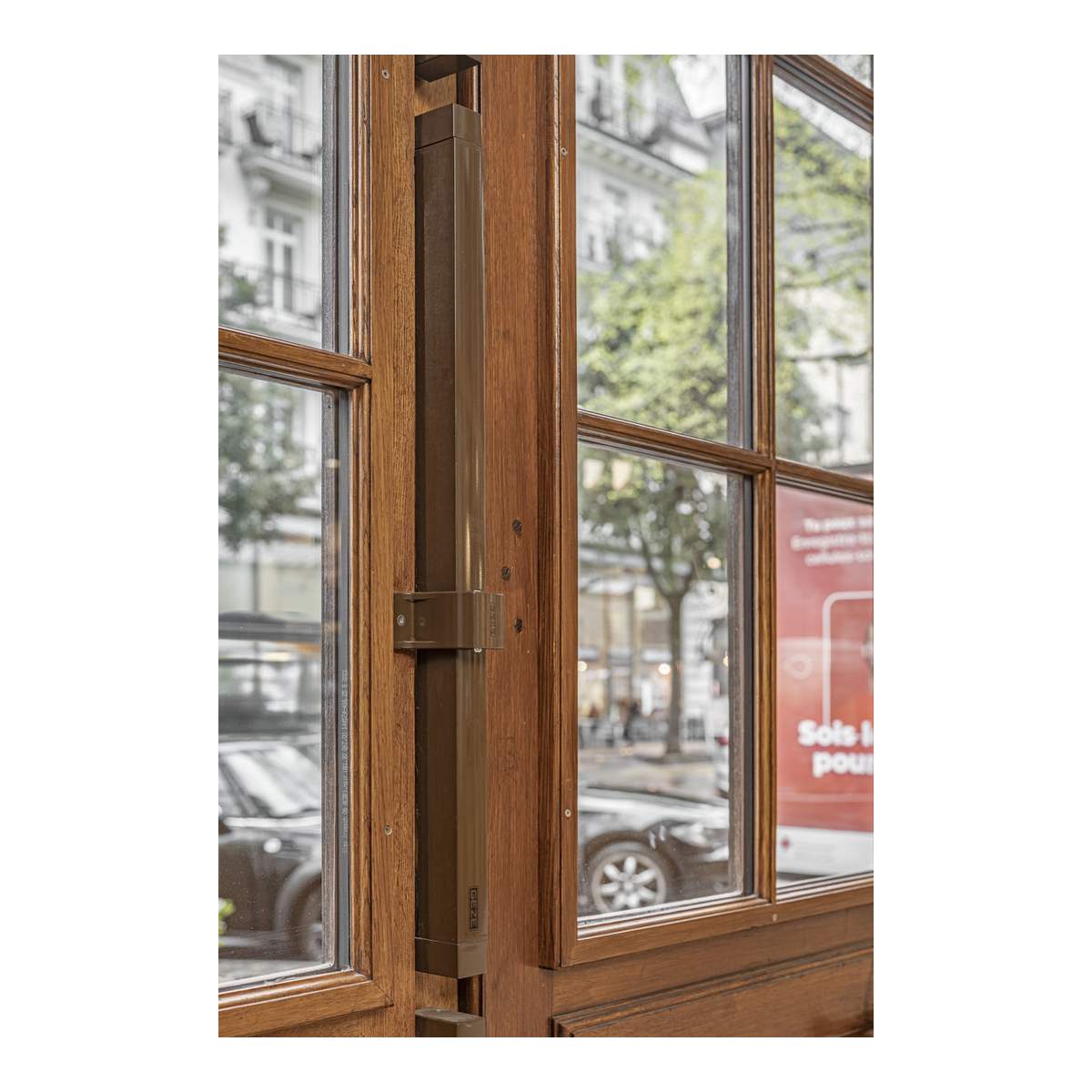

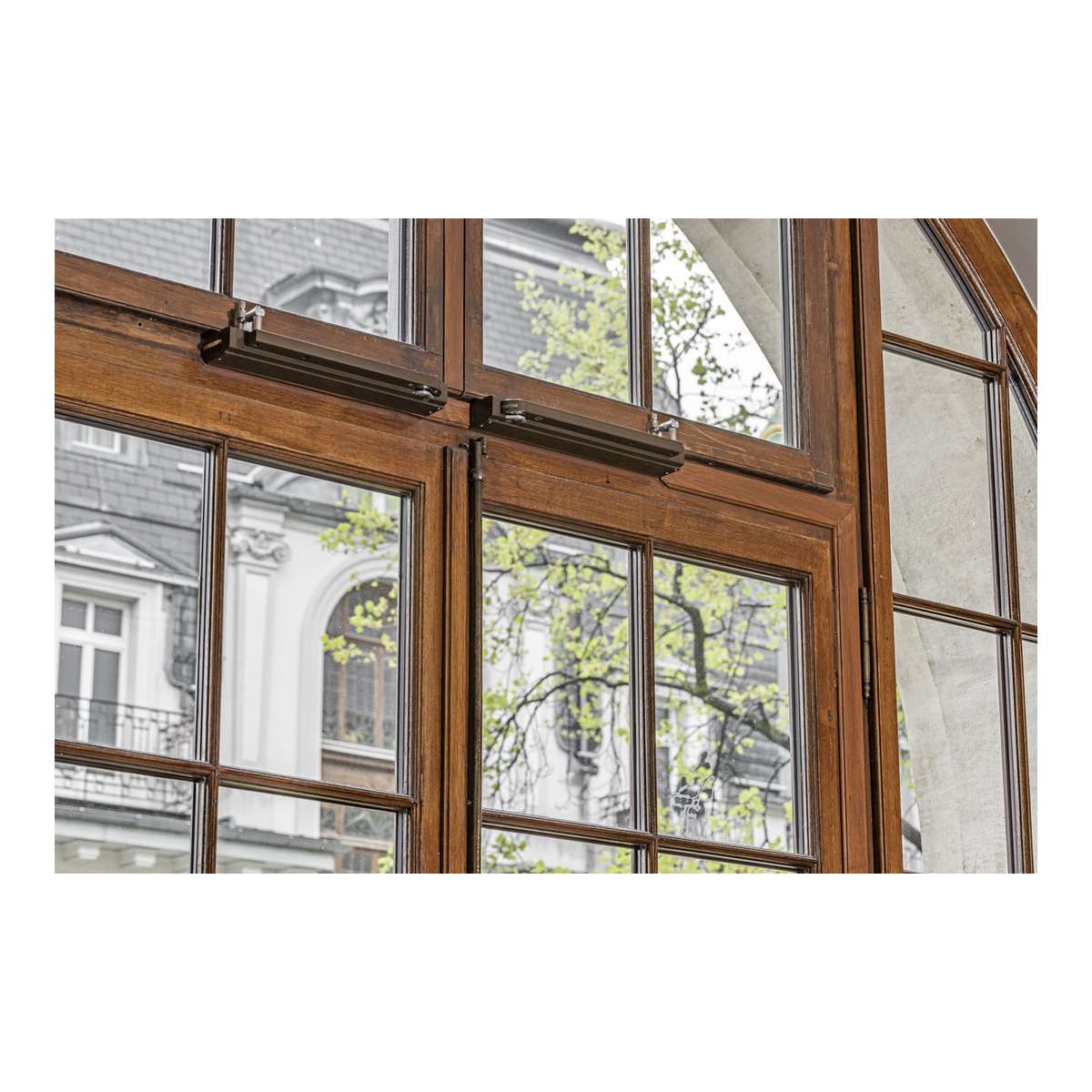

Der GEZE Powerchain ist der stärkere Kettenantrieb aus der Reihe IQ windowdrive. Mit 600 N Zug- und Druckkraft, 3000 N Zuhaltekraft und bis 1200 mm Hub bewegt er große und schwere Fenster mit großen Öffnungsweiten — im Fassaden- und im Dachbereich. Im Brandfall öffnet er mit 15 mm/s, im Lüftungsbetrieb mit 5 mm/s.

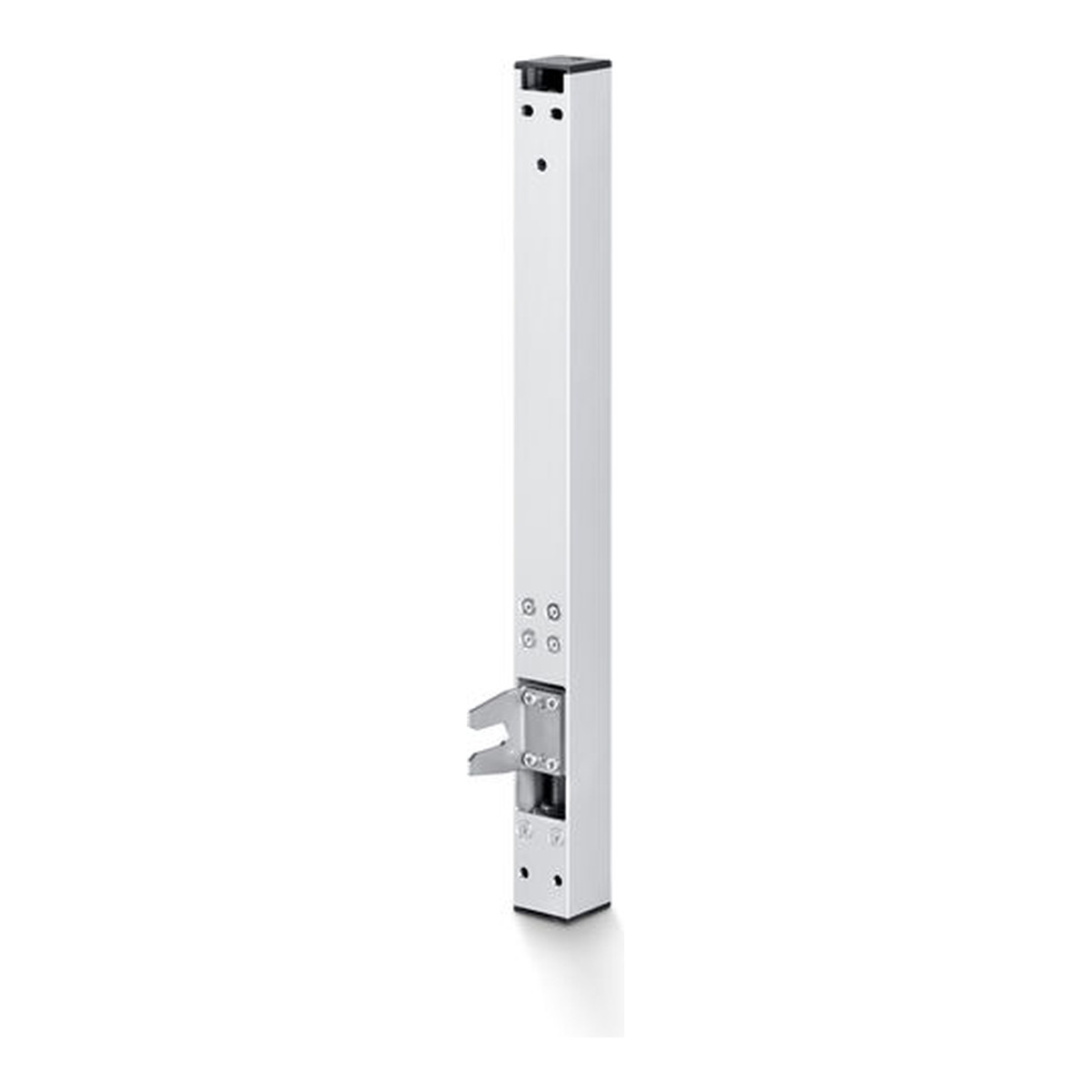

Wie der GEZE Slimchain 24 V DC läuft er allein oder mit bis zu drei weiteren Antrieben synchron, ohne externes Steuergerät; die Betriebsart wird an DIP-Schaltern eingestellt. Mit dem GEZE Power lock verriegelt er das Fenster zusätzlich, über die GEZE IQ box KNX lässt er sich in den KNX-Gebäudebus einbinden.

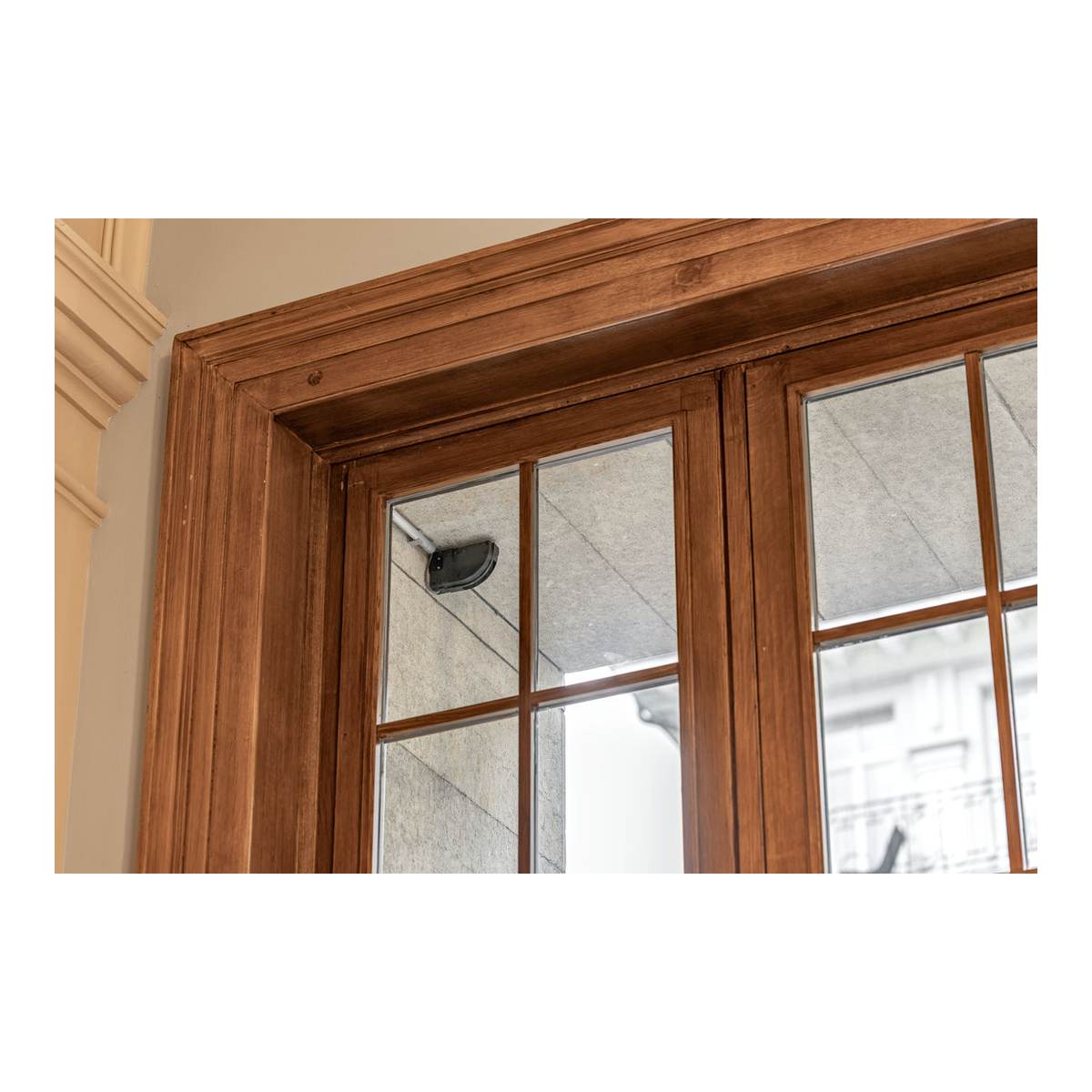

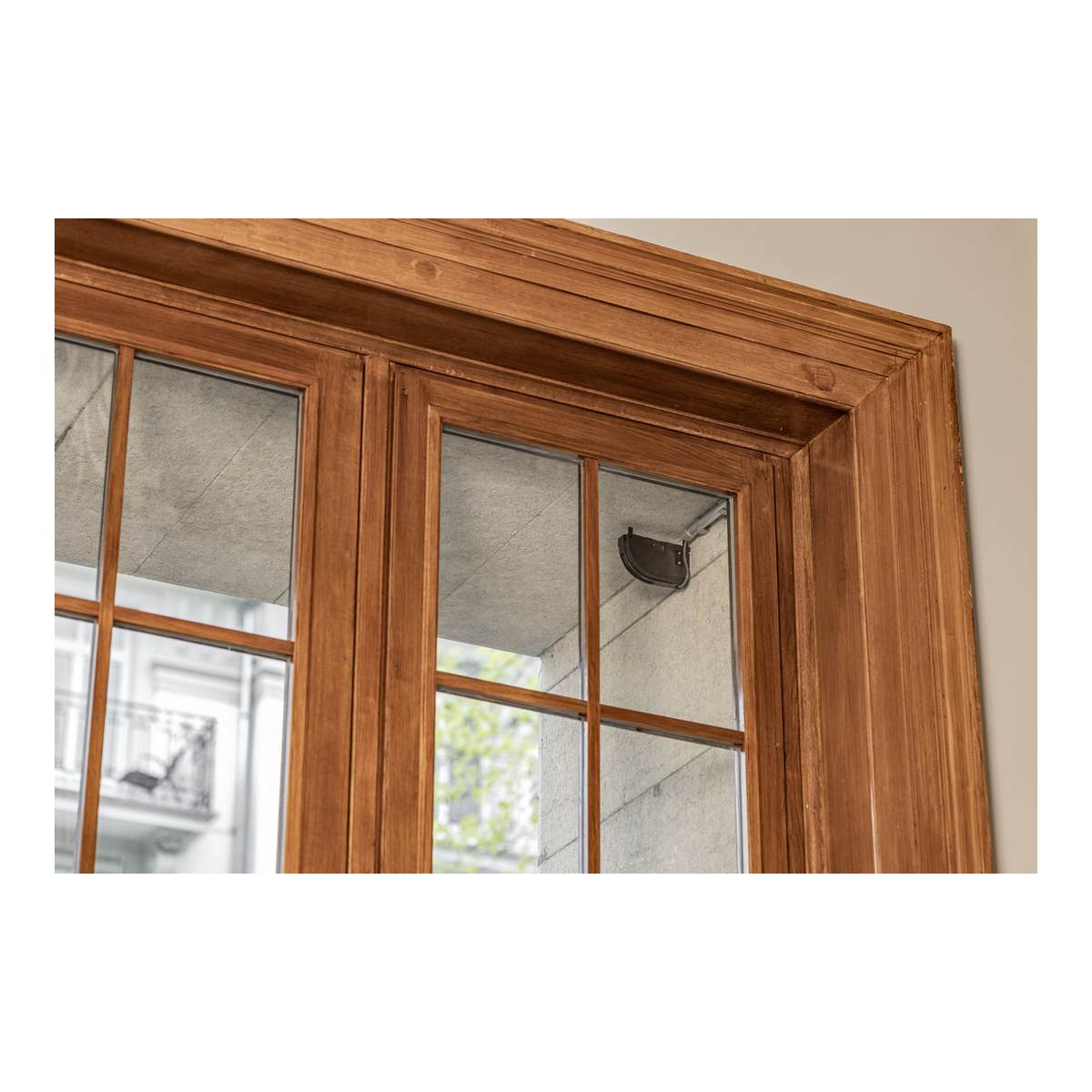

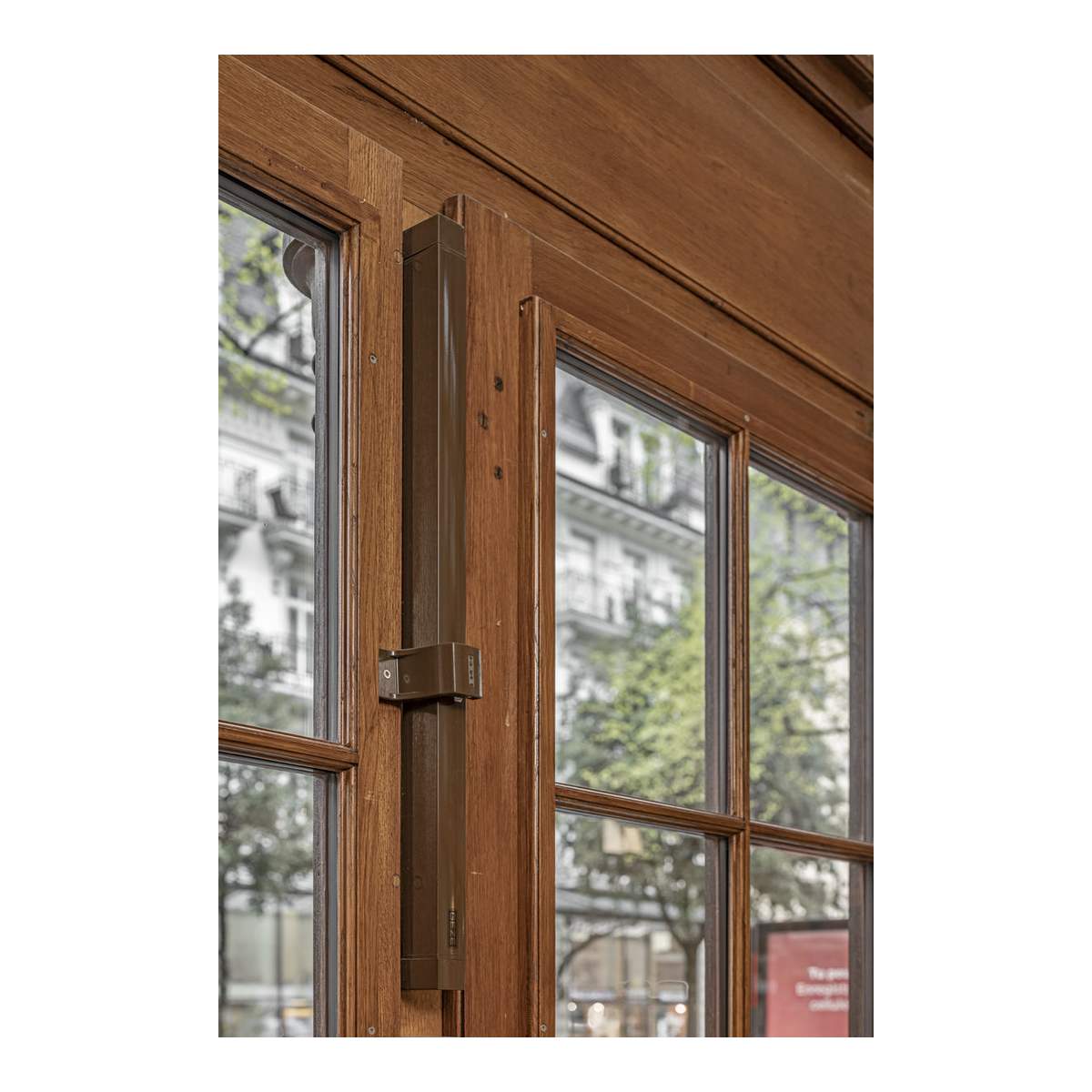

Am Fenster sitzt er mit einem Konsolensatz, der zur Montageart passt; bei Dachfenstern entscheidet das Profilsystem.

Montagearten und Konsolensatz

Fenster	öffnet	Antrieb sitzt	Konsolensatz
Kipp-, Dreh-, Klappfenster	nach innen	am Rahmen	Konsolensatz A
Klappfenster	nach innen	am Rahmen	Konsolensatz ET oder A
Kipp-, Dreh-, Klappfenster	nach innen	am Flügel	Konsolensatz B
Kipp-, Dreh-, Klappfenster	nach außen	am Rahmen	Konsolensatz B
Dachfenster	nach außen	am Rahmen	B, D1, D2 oder D3 — je Dachprofil

Dachfenster — Konsole nach Profilsystem:

Dachprofil	Konsolensatz
Aluprof MB-SR 50, Reynaers CW 50, Raico Wing 105 DI	Konsolensatz B
Heroal C50, Hueck 85E, Wicona Wictec 50-60	Konsolensatz Dach D1
Akotherm AT 500F, Alcoa AA100, Heroal 180, Hueck VF50, MGlass	Konsolensatz Dach D2
Schüco AWS 57RO	Konsolensatz Dach D3

Ausführungen und Mindestbreite

Hub	Länge mit Konsolen	EV1	weiß RAL 9016	Flügel ab (1 Antrieb)	Flügel ab (2 Antriebe)
600 mm	756 mm	147080	147081	900 mm	1700 mm
800 mm	856 mm	147090	147091	1100 mm	2000 mm
1200 mm	1056 mm	147100	147101	1500 mm	2600 mm

Hinweise zu Planung und Montage

Platzbedarf am Rahmen: einwärts 50/61 mm (Rahmenmontage), 30/41 mm (Flügelmontage), auswärts 50 mm; am Flügel 40 / 50 / 30–41 mm.
Für RWA laut Datenblatt bis 800 mm Hub geprüft, komplette Öffnung innerhalb 60 s bis 800 mm Hub.
Mit GEZE Power lock verriegelt das System das Fenster zusätzlich.
Kippfenster: An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
Nur für trockene Räume; Anschluss durch eine Elektrofachkraft.

Technische Daten

Eigenschaft	Wert
Betriebsspannung	24 V DC ± 25 %
Stromaufnahme	Lüftung (24 V) 1,2 A · RWA (18 V) 1,5 A
Leistungsaufnahme	36 W
Hub	600, 800 oder 1200 mm, stufenlos einstellbar
Zugkraft / Zuhaltekraft	600 N / 3000 N
Druckkraft	max. 600 N, hubabhängig
Geschwindigkeit	RWA 15 mm/s · Lüftung 5 mm/s · Schließen 5 mm/s
Flügelgewicht	bis 200 kg
Überschlag	0–23 mm, je nach Anwendung und Konsolensatz
Abmessungen	Länge × 36 × 51 mm
Anschlusskabel	4 Adern, mind. 0,75 mm²
Einschaltdauer	30 %
Schutzart / Schutzklasse	IP40 / III
Betriebstemperatur	-5 bis 70 °C
Syncro	bis 4 Antriebe
Prüfung	NRWG nach EN 12101-2, bis 800 mm Hub

Häufige Fragen

Wofür ist der GEZE Powerchain gedacht?
Für große und schwere Fenster, die eine große Öffnungsweite brauchen, in Fassade und Dach. Er hat 600 N Zug- und Druckkraft (der Slimchain 300 N), 3000 N Zuhaltekraft und bis 1200 mm Hub. Für Dachfenster ist er der Kettenantrieb aus dem GEZE-Programm.

Ist der GEZE Powerchain für den Rauchabzug (RWA) zugelassen?
Er ist als natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2 geprüft — laut Datenblatt bis 800 mm Hub, auch mit Verriegelungsantrieb. Angeschlossen wird er an eine 24-V-RWA-Zentrale wie die GEZE THZ; im RWA-Betrieb nimmt er 1,5 A auf.

Welcher Konsolensatz passt zum GEZE Powerchain?
A für Rahmenmontage einwärts, B für Flügelmontage einwärts und Rahmenmontage auswärts, ET für Klappfenster mit Rahmenmontage einwärts. Für Dachfenster richtet sich die Konsole nach dem Profilsystem: B, D1, D2 oder D3. Je Antrieb ein Satz.

Wie breit muss der Flügel für einen GEZE Powerchain sein?
Laut Montageanleitung mindestens 900 mm bei 600 mm Hub, 1100 mm bei 800 mm und 1500 mm bei 1200 mm. Für zwei Antriebe an einem Flügel 1700, 2000 bzw. 2600 mm.

Gibt es den GEZE Powerchain als L und R?
Nein. Der Powerchain wird je nach Kabelseite gedreht montiert; die Kette sitzt 274 mm vom Kabelende entfernt.

Wie wird der GEZE Powerchain zum Lüften angesteuert?
Ohne RWA-Zentrale über ein 24-V-Netzteil mit der Tasterschnittstelle GEZE IQ gear und einem Lüftertaster wie dem GEZE LTA-24-AZ. Im Lüftungsbetrieb nimmt er 1,2 A auf.

Braucht ein Kippfenster mit GEZE Powerchain eine Sicherheitsschere?
An Kippfenstern schreibt GEZE aus Produkthaftungsgründen separate GEZE Sicherheitsscheren vor, zwei je Flügel. Sie verbinden Rahmen und Flügel dauerhaft, unabhängig vom Antrieb.
