DICTATOR EDH 28 - Endlagendämpfer

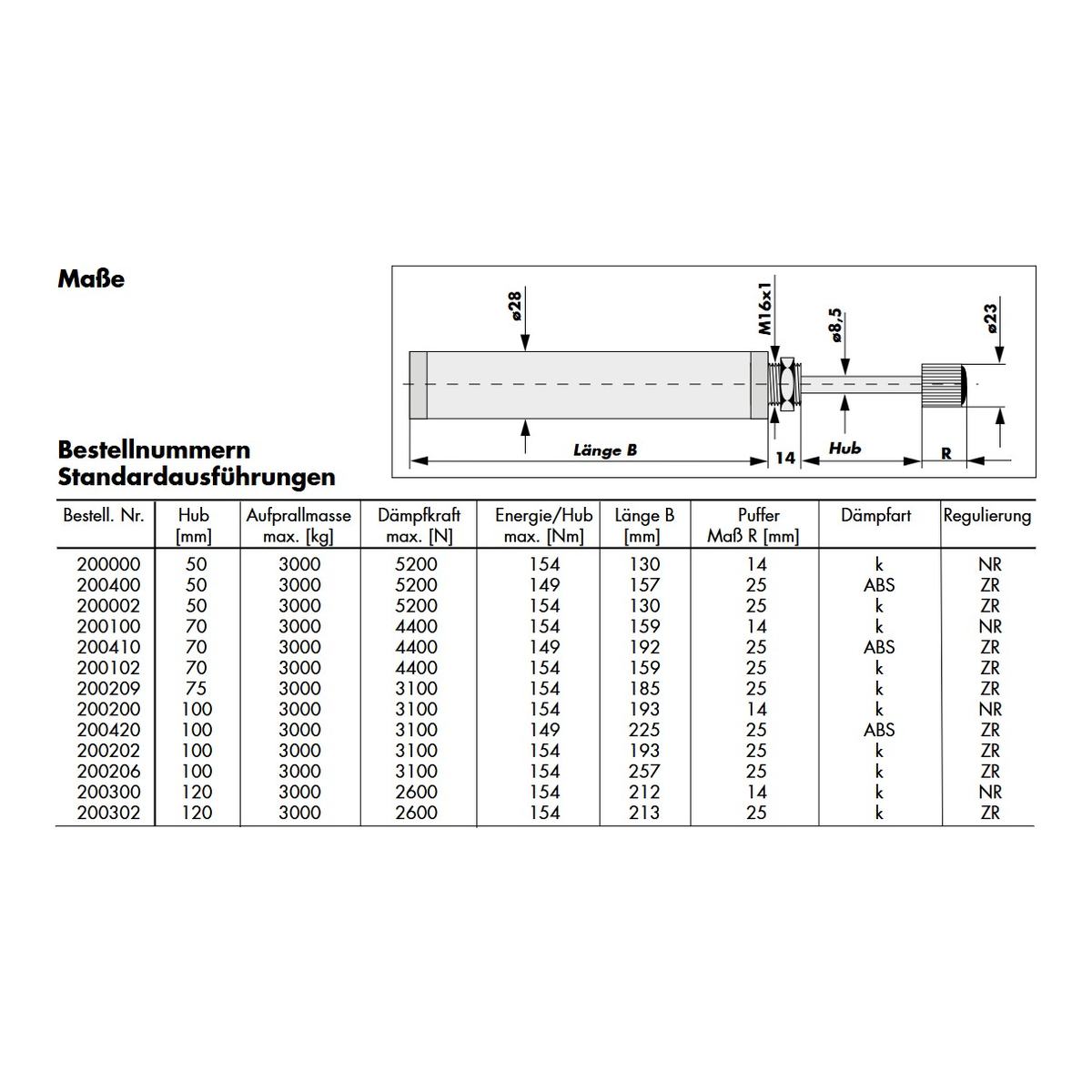

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3

DICTATOR H 1300 Universal-Türdämpfer mit verstärktem Gelenk für besonders schwere Türen DICTATOR-Türdämpfer bremsen zufallende Türen sanft ab, ziehen sie lautlos ins Türschloß und halten sie fest geschlossen. Alle Türdämpfer sind werkseitig auf optimales Dämpfungsverhalten eingestellt. Der Türdämpfer H 1300 ist mit einem verstärkten Gelenk und einem längeren Rollenhebel ausgestattet. Hierdurch wird eine lange Lebensdauer auch bei extrem großen und schweren Türen und Drehflügeltoren erreicht. Die progressive Dämpfungscharakteristik ist besonders bei großen Türen sehr wichtig, da die Auftreffgeschwindigkeit immer höher wird, je weiter der Türdämpfer vom Türscharnier entfernt ist. Die Dämpfung und die Schließgeschwindigkeit sind einstellbar. Der Türdämpfer H 1300 besteht aus dem Gehäuse mit Rollenhebel, einem Dämpfungszylinder mit Schließfeder und einer Einlaufkurve. Er ist für links- und rechtsschließende Türen geeignet. Für schmale Stahlzargen sind Anschweißplatten und für dünnwandige Stahltüren großflächige Grundplatten lieferbar.Oberfläche:Vernickelt
